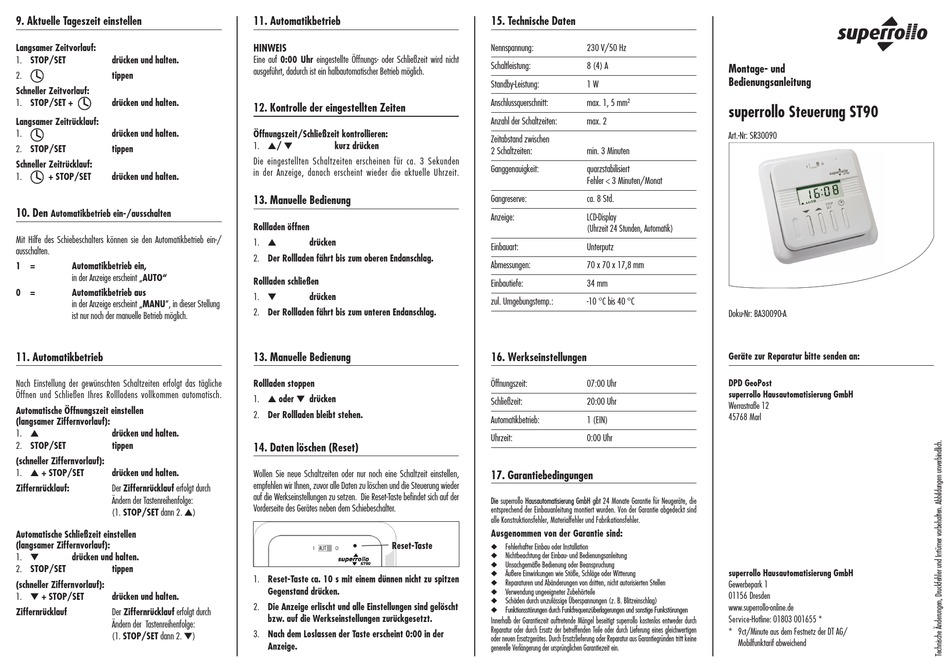

Superrollo ST90 Montage- Und Bedienungsanleitung

9. Aktuelle Tageszeit einstellen
Langsamer Zeitvorlauf:
1. STOP/SET drücken und halten.
tippen
2.
Schneller Zeitvorlauf:
1. STOP/SET + drücken und halten.
Langsamer Zeitrücklauf:
1. drücken und halten.
2. STOP/SET tippen
Schneller Zeitrücklauf:
1. + STOP/SET drücken und halten.
10. Den
Automatikbetrieb ein-/ausschalten
Mit Hilfe des Schiebeschalters können sie den Automatikbetrieb ein-/
ausschalten.
1 = Automatikbetrieb ein,
in der Anzeige erscheint „AUTO"
0 = Automatikbetrieb aus
in der Anzeige erscheint „MANU", in dieser Stellung
ist nur noch der manuelle Betrieb möglich.
11. Automatikbetrieb
Nach Einstellung der gewünschten Schaltzeiten erfolgt das tägliche
Öffnen und Schließen Ihres Rollladens vollkommen automatisch.
Automatische Öffnungszeit einstellen
(langsamer Ziffernvorlauf):
drücken und halten.
1. s
2. STOP/SET tippen
(schneller Ziffernvorlauf):
1. s + STOP/SET drücken und halten.
Ziffernrücklauf: Der Ziffernrücklauf erfolgt durch
Ändern der Tastenreihenfolge:
(1. STOP/SET dann 2. s)
Automatische Schließzeit einstellen
(langsamer Ziffernvorlauf):
1. t drücken und halten.
2. STOP/SET tippen
(schneller Ziffernvorlauf):
1. t + STOP/SET drücken und halten.
Ziffernrücklauf Der Ziffernrücklauf erfolgt durch
Ändern der Tastenreihenfolge:
(1. STOP/SET dann 2. t)
11. Automatikbetrieb
HiNwEiS
Eine auf 0:00 Uhr eingestellte Öffnungs- oder Schließzeit wird nicht
ausgeführt, dadurch ist ein halbautomatischer Betrieb möglich.
12. Kontrolle der eingestellten Zeiten
Öffnungszeit/Schließzeit kontrollieren:
1. s/ t kurz drücken
Die eingestellten Schaltzeiten erscheinen für ca. 3 Sekunden
in der Anzeige, danach erscheint wieder die aktuelle Uhrzeit.
13. Manuelle Bedienung
Rollladen öffnen
1. s drücken
2. Der Rollladen fährt bis zum oberen Endanschlag.
Rollladen schließen
1. t drücken
2. Der Rollladen fährt bis zum unteren Endanschlag.
13. Manuelle Bedienung
Rollladen stoppen
1. s oder t drücken
2. Der Rollladen bleibt stehen.
14. Daten löschen (Reset)
Wollen Sie neue Schaltzeiten oder nur noch eine Schaltzeit einstellen,
empfehlen wir Ihnen, zuvor alle Daten zu löschen und die Steuerung wieder
auf die Werkseinstellungen zu setzen. Die Reset-Taste befindet sich auf der
Vorderseite des Gerätes neben dem Schiebeschalter.
Reset-Taste
1. Reset-Taste ca. 10 s mit einem dünnen nicht zu spitzen
Gegenstand drücken.
2. Die Anzeige erlischt und alle Einstellungen sind gelöscht
bzw. auf die werkseinstellungen zurückgesetzt.
3. Nach dem Loslassen der Taste erscheint 0:00 in der
Anzeige.
15. Technische Daten
Nennspannung: 230 V/50 Hz
Schaltleistung: 8 (4) A
Standby-Leistung: 1 W
Anschlussquerschnitt: max. 1, 5 mm 2
Anzahl der Schaltzeiten: max. 2
Zeitabstand zwischen
2 Schaltzeiten: min. 3 Minuten
Ganggenauigkeit: quarzstabilisiert
Fehler < 3 Minuten/Monat
Gangreserve: ca. 8 Std.
Anzeige: LCD-Display
(Uhrzeit 24 Stunden, Automatik)
Einbauart: Unterputz
Abmessungen: 70 x 70 x 17,8 mm
Einbautiefe: 34 mm
zul. Umgebungstemp.: -10 °C bis 40 °C
16. werkseinstellungen
Öffnungszeit: 07:00 Uhr
Schließzeit: 20:00 Uhr
Automatikbetrieb: 1 (EIN)
Uhrzeit: 0:00 Uhr
17. Garantiebedingungen
Die superrollo Hausautomatisierung GmbH gibt 24 Monate Garantie für Neugeräte, die
entsprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind
alle Konstruktionsfehler, Materialfehler und Fabrikationsfehler.
Ausgenommen von der Garantie sind:
Fehlerhafter Einbau oder Installation
◆
Nichtbeachtung der Einbau- und Bedienungsanleitung
◆
Unsachgemäße Bedienung oder Beanspruchung
◆
Äußere Einwirkungen wie Stöße, Schläge oder Witterung
◆
Reparaturen und Abänderungen von dritten, nicht autorisierten Stellen
◆
Verwendung ungeeigneter Zubehörteile
◆
Schäden durch unzulässige Überspannungen (z. B. Blitzeinschlag)
◆
Funktionsstörungen durch Funkfrequenzüberlagerungen und sonstige Funkstörungen
◆
Innerhalb der Garantiezeit auftretende Mängel beseitigt superrollo kostenlos entweder durch
Reparatur oder durch Ersatz der betreffenden Teile oder durch Lieferung eines gleichwertigen
oder neuen Ersatzgerätes. Durch Ersatzlieferung oder Reparatur aus Garantiegründen tritt keine
generelle Verlängerung der ursprünglichen Garantiezeit ein.
Montage- und
Bedienungsanleitung
superrollo Steuerung ST90
Art.-Nr: SR30090
Doku-Nr: BA30090-A
Geräte zur Reparatur bitte senden an:
DPD GeoPost
superrollo Hausautomatisierung GmbH
Werrastraße 12
45768 Marl
superrollo Hausautomatisierung GmbH
Gewerbepark 1
01156 Dresden
www.superrollo-online.de
Service-Hotline: 01803 001655 *
* 9ct/Minute aus dem Festnetz der DT AG/
Mobilfunktarif abweichend
