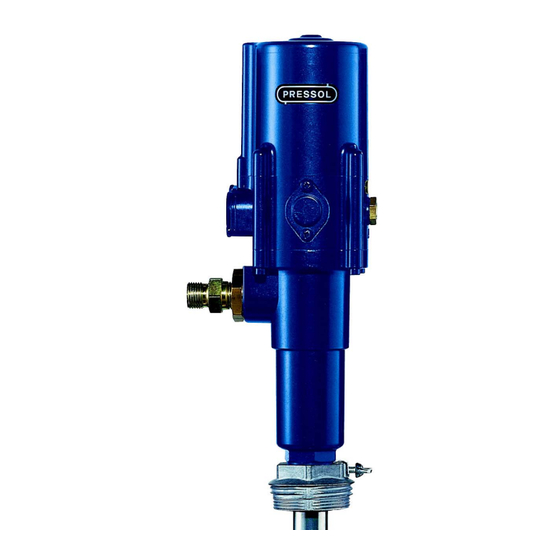

Pressol 19213 Betriebsanleitung
Pneumatik-ölpumpe 3:1
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Pressol 19213
Inhaltszusammenfassung für Pressol 19213
-
Seite 2: Inhaltsverzeichnis
Pneumatik-Ölpumpe 3:1 Betriebsanleitung Inhalt: Allgemeine Angaben 1.1 Bestimmungsgemäße Verwendung 1.2 Aufbau und Funktionsbeschreibung 1.3 Technische Daten 1.4 Einsatzbereich 1.5 Anforderungen an den Aufstellungsort Allgemeine Sicherheitshinweise 2.1 Hinweise zur Arbeitssicherheit 2.2 Gefahren im Umgang mit der Ölpumpe Montage 3.1 Fass- und Tankmontage 3.2 Wandmontage Inbetriebnahme 4.1 Entlüften von Pumpe und Anlage... -
Seite 3: Allgemeine Angaben
Pneumatik-Ölpumpe 3:1 Betriebsanleitung Erläuterung der verwendeten Sicherheitshinweise Bei den in dieser Betriebsanleitung verwendeten Sicherheitshinweisen wird zwischen verschiedenen Gefahrenstufen unterschieden. Diese sind in der Anleitung mit folgenden Signalwörtern und Piktogrammen gekennzeichnet: Piktogramm Signalwort Folgen, wenn die Sicherheitsbestimmungen nicht beachtet werden Gefahr Tod oder schwerste Körperverletzungen Warnung Möglicherweise Tod oder schwere Körperverletzungen... -
Seite 4: Aufbau Und Funktionsbeschreibung
• Bei Reparaturen nur Originalteile verwenden, da sonst die Gewährleistung erlischt. Aufbau und Funktionsbeschreibung • Die Ölpumpe kann mit unterschiedlichstem PRESSOL-Zubehör ausgestattet werden. • Das komplette Gehäuse der Pumpe ist aus Zinkdruckguss. • Die Kolbenstange ist aus nichtrostendem gehärteten Stahl. -
Seite 5: Einsatzbereich
• Für den Betrieb der Ölpumpe gelten in jedem Fall die örtlichen Sicherheits- und Unfall- verhütungsvorschriften sowie die Sicherheitshinweise der Betriebsanleitung. • Während der Garantiezeit darf die Pumpe nur durch das PRESSOL-Service-Personal geöffnet werden. ACHTUNG! Vor dem Öffnen der Pumpe ist unbedingt die Luftzufuhr zu unterbrechen und die Abgabepistole zu betätigen, damit der Druck in der Pumpe entweichen kann. -
Seite 6: Gefahren Im Umgang Mit Der Ölpumpe
Betriebsanleitung Pneumatik-Ölpumpe 3:1 Gefahren im Umgang mit der Ölpumpe Warnung! Niemals an einer laufenden Pumpe arbeiten! Montage oder Demontage von Zubehör nur bei abgeschalteter Pumpe und drucklosem System vornehmen. Warnung! Keine verschmutzten Medien pumpen! Achten Sie darauf, dass sich in der zu fördernden Flüssigkeit keine Verschmutzungen befinden. -
Seite 7: Wandmontage
Pneumatik-Ölpumpe 3:1 Betriebsanleitung Wandmontage Hinweis Bei der Wandmontage der Ölpumpe 3:1 mit langer Saugleitung ist ein Fußventil erforderlich. Um eventuelle Überdruckentwicklung zu vermeiden, ist unbedingt ein Fußventil von Artikelnummer 03 337 mit Überdruckbohrung zu verwenden. • Für die Befestigung der Ölpumpe sind 2 Schrauben mit Durchmesser 10 oder 12 mm nötig (nicht im Lieferumfang enthalten).Wählen Sie die Schrauben entsprechend dem Untergrund, auf den die Ölpumpe montiert werden soll. -
Seite 8: Inbetriebnahme
Betriebsanleitung Pneumatik-Ölpumpe 3:1 Inbetriebnahme Entlüften von Pumpe und Anlage • Pumpe mit Druckluft verbinden (empfohlen 8 bar). • Das Zapfventil an der weit entferntesten Abgabestelle der Anlage über einen geeigneten Auffanggefäß öffnen, bis das Öl ohne Lufteinschlüsse austritt. • Diesen Vorgang an jeder Abgabestelle wiederholen. Betrieb Hinweis Damit der Behälter vollständig entleert werden kann, muss die Saugleitung bis auf den... -
Seite 9: Zubehör
• Schlauchleitung 1,5 m G½" i - G½" i, No. 19 580 • Überströmventil 16 bar, No. 19 648 • Überströmventil 20 bar, No. 19 506 Hinweis Nur mit Original-PRESSOL-Ersatzteilen ist eine einwandfreie Funktion Ihrer Ölpumpe gewährleistet! Um Fehlfunktionen und Gefahren zu vermeiden, verwenden Sie bitte nur Original- Ersatzteile. Stand 31.01.2008... -
Seite 10: Fehlersuche
Die Ölpumpe wurde unter Einhaltung höchster Qualitätsstandards entwickelt und gefertigt. Sollte trotz aller Qualitätsmaßnahmen ein Problem auftreten, wenden Sie sich bitte an unseren Kundenservice: Kundenservice/Reparaturabteilung PRESSOL Schmiergeräte GmbH • Parkstraße 7 • D-93167 Falkenstein Tel. +49 9462 17-216 • Fax +49 9462 1063 • service@pressol.com Stand 31.01.2008... -
Seite 11: 10. Eg-Konformitätserklärung
89/392 EWG Richtlinie vom 14.6.1989 91/368/EWG Änderung vom 20.6.1991 93/ 68/EWG Änderung vom 30.08.1993 Angewandte nationale Normen: DIN EN 292, Teil 1, Teil 2 DIN EN 45014 31.01.2008 PRESSOL Schmiergeräte GmbH Dipl.-Ing. Rudolf Schlenker 11. Explosionsdarstellung Bezeichnung Artikelnummer Druckzylinder 03 268... - Seite 12 Betriebsanleitung Pneumatik-Ölpumpe 3:1 Bezeichnung Artikelnummer Reparatursatz Verteiler 87 351 19.1 Klammer 87 214 19.2 Schieberplatte 87 213 19.3 O-Ring 87 225 19.4 O-Ring 87 224 19.5 O-Ring 87 223 19.6 Verteiler 87 204 Schalldämpfer 87 227 Käfig 87 207 Reparatursatz Kolbenstange 87 353 22.1 O-Ring...
- Seite 13 Pneumatik-Ölpumpe 3:1 Betriebsanleitung Abb. 11-1: Explosionsdarstellung der Pneumatik-Ölpumpe PRESSOL Schmiergeräte GmbH • Parkstrasse 7 • D-93167 Falkenstein Tel. +49 9462 17−0 • Fax +49 9462 17−208 • info@pressol.com • www.pressol.com Stand 31.01.2008...
