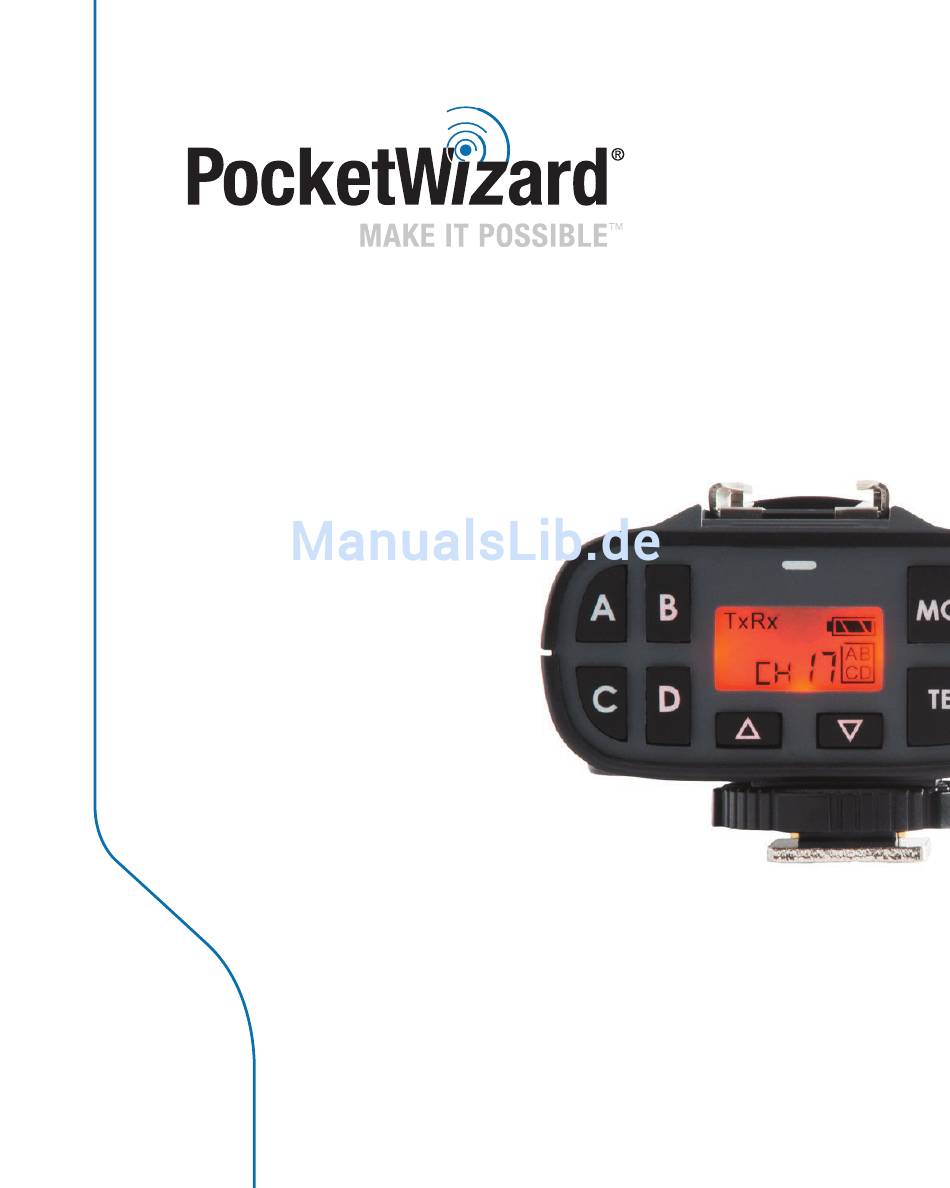

Kurzanleitung
PLUS
FCC/IC: 344,04 - 354,00 MHz
CE: 433,62 - 434,22 MHz
Hilfe: info@pocketwizard.com
wiki.PocketWizard.com
Registrierung: PocketWizard.com/support
Dieser Transceiver mit automatischer Erkennung
kann je nach Bedarf als Funksender oder -
empfänger zur drahtlosen Synchronisierung von
Blitzgeräten oder zur Fernauslösung einer Kamera
verwendet werden.
IV
®
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PocketWizard PLUS IV
Inhaltszusammenfassung für PocketWizard PLUS IV
- Seite 1 Kurzanleitung PLUS ® FCC/IC: 344,04 - 354,00 MHz CE: 433,62 - 434,22 MHz Hilfe: info@pocketwizard.com wiki.PocketWizard.com Registrierung: PocketWizard.com/support Dieser Transceiver mit automatischer Erkennung kann je nach Bedarf als Funksender oder - empfänger zur drahtlosen Synchronisierung von Blitzgeräten oder zur Fernauslösung einer Kamera...
-
Seite 2: Die Fcc Informiert
1. Richten Sie die Antenne neu aus oder verschieben sie die Antenne. 2. Vergrößern Sie die Distanz zwischen Gerät und Empfänger. 3. Wenden Sie sich an den Fachhändler oder den PocketWizard Support. Dieses Gerät entspricht dem Teil 15 der FCC-Regeln und auch RSS-210 der Industrie in Kanada. - Seite 3 Simplified EU-Konformitätserklärung Hiermit erklärt LPA Design Inc. South Burlington VT USA , dass die Funkgeräte Typ Pocket Plus IV CE drahtlose fotografische Fernbedienung ist in Übereinstimmung mit der Richtlinie 2014/53 / EU. Der vollständige Wortlaut der EU-Konformitätserklärung ist unter folgender Internet-Adresse verfügbar: www.pocketwizard.com/support/reference/CE/...
- Seite 4 (pg. 61) Prüftaste (pg. 55) Tasten zur Kanalwahl (pg. 61) Montagefuß mit Sicherungsring/-stift und Sync-Kontakten (pg. 64) Ladestand der Batterie (pg. 59) Modus (pg. 60) Ausgewählte Zonen Anzeige “Halb/vollständig (pg. 61) gedrückt” (pg. 59) Kanalnummer (pg. 61) PocketWizard Plus IV...
- Seite 5 Montagefuß mit Deckel des Batteriefachs Sicherungsring/-stift und mit Schnappverschluss Sync-Kontakten (pg. 64) HINWEIS: Sie benötigen mindestens zwei PocketWizard-Funkmodule, eines für die Kamera und eines für jedes Remote-Blitzgerät. Batterien und Kabel sind nicht im Lieferumfang enthalten. Siehe Seite 59 und 64. PocketWizard.com...
-
Seite 6: Betrieb: Funksender Mit Blitzgerät An Der Kamera
HINWEIS: Das Blitzgerät an der Kamera (TTL-fähig oder komplett manuelle Bedienung) ist optional. Remote-Blitzgeräte müssen bei Synchronisierung mit einem an die Kamera angeschlossenen Plus IV- Funkmodul auf manuellen Modus eingestellt werden. Remote- Blitzgeräte funktion- ieren im TTL-Modus nicht. PocketWizard Plus IV... -
Seite 7: Bedienung: Empfänger Mit Blitzgerät
Blitzgerät auf manuelle Bedienung einstellen Kanal, Zone und Modus am Funkmodul einstellen Bilder aufnehmen HINWEIS: An Remote-Funkmodulen des Typs Plus IV angeschlossene Blitzgeräte funktionieren im TTL-Modus nicht. Die Leistungsstufe muss manuell eingestellt werden. Betrieb durch Drücken der Prüftaste (TEST) testen. -
Seite 8: Betrieb: Vorschläge Zur Befestigung Anderer Funksender
Kabel, Funkmodul an der Kamera HINWEIS: Mit dem korrekten kamera- externen TTL-Blitzschuh- Kamera-externes TTL-Blitzschuh- Kabel funktionieren in dieser Kabel, Funkmodul nicht an der Kamera Konstellation auch kompatible TTL-Blitzgeräte. Kabel und Befestigungsvorrichtungen nicht im Lieferumfang PocketWizard Plus IV enthalten. Ihr Händler vor Ort führt PocketWizard-Zubehör. - Seite 9 BETRIEB: VORSCHLÄGE ZUR BEFESTIGUNG ANDERER REMOTE-GERÄTE Neigbarer Lichtständer Adapter HINWEIS: Für einen Remote-Studioblitz wird PocketWizard Plus III empfohlen. Federklemme Universalklemme Kabel und Befestigungsvorrichtungen nicht im Lieferumfang enthalten. Ihr Händler vor Ort führt PocketWizard-Zubehör. PocketWizard.com...
-
Seite 10: Kamera-Fernauslösung
) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) ) TxRx-Modus verwenden Funkmodul des Remote-Blitzgeräts einen Kanal höher einstellen PocketWizard Plus IV... -
Seite 11: Werkseinstellungen Wiederherstellen
Anzeige “Halb/vollständig gedrückt” Vollständig gedrückt Zeigt an, ob der Auslöser der Remote-Kamera bei halbem oder vollständigem Tastendruck ausgelöst wird. Erfordert Kanal 17 oder höher. Funktioniert mit einem Plus III oder Plus IV in Kombination mit ACC/Stereo-Kabeln für die Remote-Kamera. Halb gedrückt PocketWizard.com... - Seite 12 Empfänger anbringen. Nutzung mehrerer RP-Funkmodule möglich, aber sicherstellen, dass jeder Sender und Empfänger in der Weiterleitungskette nur das Signal eines einzigen Funkmoduls empfangen kann, da es ansonsten zu einer Wiederholungsschleife kommt. Nutzung im LR-Modus nicht möglich. PocketWizard Plus IV...
-
Seite 13: Vier-Zonen-Auslösung
Standardkanälen wie mit ControlTL-Kanälen. ControlTL-Kanäle sind für Remote-TTL und Leistungsregelung erforderlich. Plus IV funktioniert lediglich mit Standardkanälen und unterstützt Remote-TTL oder Leistungssteuerung nicht. Plus IV unterstützt zwar TTL an der Kamera, aber Remote-Blitzgeräte müssen manuell eingestellt werden. Gesperrt... -
Seite 14: Ausdehnung Der Reichweite
Funkmodul aus “Funklöchern” fernhalten. Manchmal reicht bereits eine Verschiebung um wenige Zentimeter. Treten Reichweitenprobleme auf? Die maximale RF-Leistung lässt sich oft durch Anbringung des Funkmoduls in der Höhe erzielen. Bei der Montage immer auf die Sicherheit achten! PocketWizard Plus IV... -
Seite 15: Garantie Und Registrierung
Für dieses PocketWizard -Produkt gilt eine zweijährige begrenzte ® Herstellergarantie. Nutzen Sie die folgenden Links oder wenden Sie sich unter PocketWizard.com an Ihren Großhändler, um weitere Details aufzurufen oder um Ihr Funkmodul zu registrieren. PocketWizard / LPA Design Betrifft: Garantie... -
Seite 16: Technische Daten
Stereo- oder Monokabeln für PC, Blitzsynchronisierung und Remote-Kamera. Maximale Sync-Spannung: 300 V – ein Blitzgerät auf einem Plus IV, das wiederum an eine Kamera angeschlossen ist, gibt die Spannung des Blitzgeräts direkt an die Kamera weiter. Darauf achten, dass Blitzgeräte von Drittanbietern die zulässigen Werte für die Kamera nicht überschreiten.
