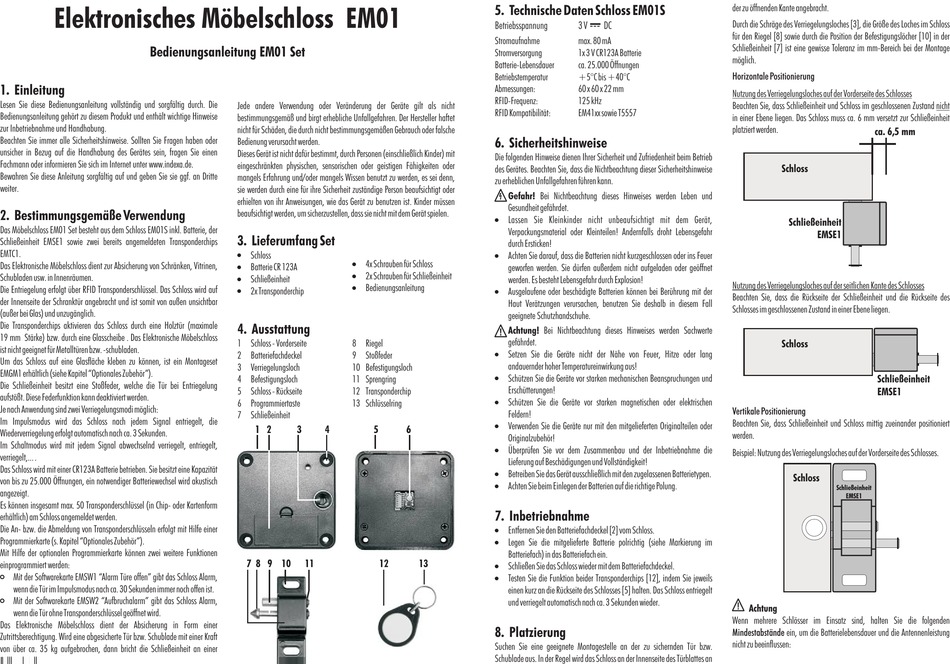

indexa EM01 Bedienungsanleitung

Elektronisches Möbelschloss EM01
Bedienungsanleitung EM01 Set
1. Einleitung
Lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Die
Bedienungsanleitung gehört zu diesem Produkt und enthält wichtige Hinweise
zur Inbetriebnahme und Handhabung.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder
unsicher in Bezug auf die Hand habung des Gerätes sein, fragen Sie einen
Fachmann oder informieren Sie sich im Internet unter www.indexa.de.
Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie ggf. an Dritte
weiter.
2. B estimmungsgemäße Verwendung
Das Möbelschloss EM01 Set besteht aus dem Schloss EM01S inkl. Batterie, der
Schließeinheit EMSE1 sowie zwei bereits angemeldeten Transponderchips
EMTC1.
Das Elektronische Möbelschloss dient zur Absicherung von Schränken, Vitrinen,
Schubladen usw. in Innenräumen.
Die Entriegelung erfolgt über RFID Transponderschlüssel. Das Schloss wird auf
der Innenseite der Schranktür angebracht und ist somit von außen unsichtbar
(außer bei Glas) und unzugänglich.
Die Transponderchips aktivieren das Schloss durch eine Holztür (maximale
19 mm Stärke) bzw. durch eine Glasscheibe . Das Elektronische Möbelschloss
ist nicht geeignet für Metalltüren bzw. -schubladen.
Um das Schloss auf eine Glasfläche kleben zu können, ist ein Montageset
EMGM1 erhältlich (siehe Kapitel "Optionales Zubehör").
Die Schließeinheit besitzt eine Stoßfeder, welche die Tür bei Entriegelung
aufstößt. Diese Federfunktion kann deaktiviert werden.
Je nach Anwendung sind zwei Verriegelungsmodi möglich:
Im Impulsmodus wird das Schloss nach jedem Signal entriegelt, die
Wiederverriegelung erfolgt automatisch nach ca. 3 Sekunden.
Im Schaltmodus wird mit jedem Signal abwechselnd verriegelt, entriegelt,
verriegelt,... .
Das Schloss wird mit einer CR123A Batterie betrieben. Sie besitzt eine Kapazität
von bis zu 25.000 Öffnungen, ein notwendiger Batteriewechsel wird akustisch
angezeigt.
Es können insgesamt max. 50 Transponderschlüssel (in Chip- oder Kartenform
erhältlich) am Schloss angemeldet werden.
Die An- bzw. die Abmeldung von Transponderschlüsseln erfolgt mit Hilfe einer
Programmierkarte (s. Kapitel "Optionales Zubehör").
Mit Hilfe der optionalen Programmierkarte können zwei weitere Funktionen
einprogrammiert werden:
#
Mit der Softwarekarte EMSW1 "Alarm Türe offen" gibt das Schloss Alarm,
wenn die Tür im Impulsmodus nach ca. 30 Sekunden immer noch offen ist.
#
Mit der Softwarekarte EMSW2 "Aufbruchalarm" gibt das Schloss Alarm,
wenn die Tür ohne Transponderschlüssel geöffnet wird.
Das Elektronische Möbelschloss dient der Absicherung in Form einer
Zutrittsberechtigung. Wird eine abgesicherte Tür bzw. Schublade mit einer Kraft
von über ca. 35 kg aufgebrochen, dann bricht die Schließeinheit an einer
Sollbruchstelle.
Jede andere Verwendung oder Veränderung der Geräte gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der Hersteller haftet
nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche
Bedienung verursacht werden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn,
sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder
erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder müssen
beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
3. Lieferumfang Set
!
Schloss
!
! 4x Schrauben für Schloss
Batterie CR 123A
!
! 2x Schrauben für Schließeinheit
Schließeinheit
!
! Bedienungsanleitung
2x Transponderchip
4. Ausstattung
1 Schloss - Vorderseite 8 Riegel
2 Batteriefachdeckel 9 Stoßfeder
3 Verriegelungsloch 10 Befestigungsloch
4 Befestigungsloch 11 Sprengring
5 Schloss - Rückseite 12 Transponderchip
6 Programmiertaste 13 Schlüsselring
7 Schließeinheit
1 2 3 4 5 6
7 8 9 10 11 12
5. Technische Daten Schloss EM01S
"
Betriebsspannung 3 V
Stromaufnahme max. 80 mA
Stromversorgung 1x 3 V CR123A Batterie
Batterie-Lebensdauer ca. 25.000 Öffnungen
Betriebstemperatur +5°C bis +40°C
Abmessungen: 60 x 60 x 22 mm
RFID-Frequenz: 125 kHz
RFID Kompatibilität: EM41xx sowie T5557
6. Sicherheitshinw eise
Die folgenden Hinweise dienen Ihrer Sicherheit und Zufriedenheit beim Betrieb
des Gerätes. Beachten Sie, dass die Nichtbeachtung dieser Sicherheitshinweise
zu erheblichen Unfallgefahren führen kann.
Gefahr! Bei Nichtbeachtung dieses Hinweises werden Leben und
Gesundheit gefährdet.
!
Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät,
Verpackungsmaterial oder Kleinteilen! Andernfalls droht Lebensgefahr
durch Ersticken!
!
Achten Sie darauf, dass die Batterien nicht kurzgeschlossen oder ins Feuer
geworfen werden. Sie dürfen außerdem nicht aufgeladen oder geöffnet
werden. Es besteht Lebensgefahr durch Explosion!
!
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der
Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall
geeignete Schutzhandschuhe.
Achtung! Bei Nichtbeachtung dieses Hinweises werden Sachwerte
gefährdet.
!
Setzen Sie die Geräte nicht der Nähe von Feuer, Hitze oder lang
andauernder hoher Temperatureinwirkung aus!
!
Schützen Sie die Geräte vor starken mechanischen Beanspruchungen und
Erschütterungen!
!
Schützen Sie die Geräte vor starken magnetischen oder elektrischen
Feldern!
!
Verwenden Sie die Geräte nur mit den mitgelieferten Originalteilen oder
Originalzubehör!
!
Überprüfen Sie vor dem Zusammenbau und der Inbetriebnahme die
Lieferung auf Beschädigungen und Vollständigkeit!
!
Betreiben Sie das Gerät ausschließlich mit den zugelassenen Batterietypen.
!
Achten Sie beim Einlegen der Batterien auf die richtige Polung.
7. Inbetriebnahme
!
Entfernen Sie den Batteriefachdeckel [2] vom Schloss.
!
Legen Sie die mitgelieferte Batterie polrichtig (siehe Markierung im
Batteriefach) in das Batteriefach ein.
13 !
Schließen Sie das Schloss wieder mit dem Batteriefachdeckel.
!
Testen Sie die Funktion beider Transponderchips [12], indem Sie jeweils
einen kurz an die Rückseite des Schlosses [5] halten. Das Schloss entriegelt
und verriegelt automatisch nach ca. 3 Sekunden wieder.
8. Platzierung
Suchen Sie eine geeignet e Montagestelle an der zu sichernden Tür bzw.
Schublade aus. In der Regel wird das Schloss an der Innenseite des Türblattes an
der zu öffnenden Kante angebracht.
Durch die Schräge des Verriegelungsloches [3], die Größe des Loches im Schloss
DC
für den Riegel [8] sowie durch die Position der Befestigungslöcher [10] in der
Schließeinheit [7] ist eine gewisse Toleranz im mm-Bereich bei der Montage
möglich.
Horizontale Positionierung
Nutzung des Verriegelungsloches auf der Vorderseite des Schlosses
Beachten Sie, dass Schließeinheit und Schloss im geschlossenen Zustand
in einer Ebene liegen. Das Schloss muss ca. 6 mm versetzt zur Schließeinheit
platziert werden.
Schloss
Nutzung des Verriegelungsloches auf der seitlichen Kante des Schlosses
Beachten Sie, dass die Rückseite der Schließeinheit und die Rückseite des
Schlosses im geschlossenen Zustand in einer Ebene liegen.
Schloss
Vertikale Positionierung
Beachten Sie, dass Schließeinheit und Schloss mittig zueinander positioniert
werden.
Beispiel: Nutzung des Verriegelungsloches auf der Vorderseite des Schlosses.
Achtung
Wenn mehrere Schlösser im Einsatz sind, halten Sie die folgenden
Mindestabstände
nicht zu beeinflussen:
nicht
ca. 6,5 mm
Schließeinheit
EMSE1
Schließeinheit
EMSE1
Schloss
Schließeinheit
EMSE1
ein, um die Batterielebensdauer und die Antennenleistung
