1 Montage

1.1 BMC-Hauptuhr

Das BMC Gehäuse (Hutschienengehäuse für M36 DIN-Normschiene) kann in einem
Auf- oder Unterputzgehäuse montiert werden. Es ist so bemessen, daß es in jedem
genormten Schaltkasten eingebaut werden kann.
Das Gehäuse muß zur Montage nicht geöffnet werden.
Key 3,5mm Klinkenstecker zum Anschluß eines elektronischen Schlüssels
DCF + DCF-Empfänger +
DCF – DCF-Empfänger –
RS485 E Schauer Busleitung Erde
RS485 A Schauer Busleitung A
RS485 B Schauer Busleitung B
RS485 GND Schauer Busleitung Ground
Key + | - E | A | B | GND
Linie
A | B 1+| 1- | 2+ | 2- 1+| 1- | 2+ | 2-
Anschlußmöglichkeiten unten:
Linie Ausgang Nebenuhrlinie
Opto-In 1 Eingang Optokoppler 1
Opto-In 2 Eingang Optokoppler 2
Opto-Out 1 Ausgang Optokoppler 1
Opto-Out 2 Ausgang Optokoppler 2
Die Anschlusskabel sind aus EMV- Gründen möglichst kurz zu halten.

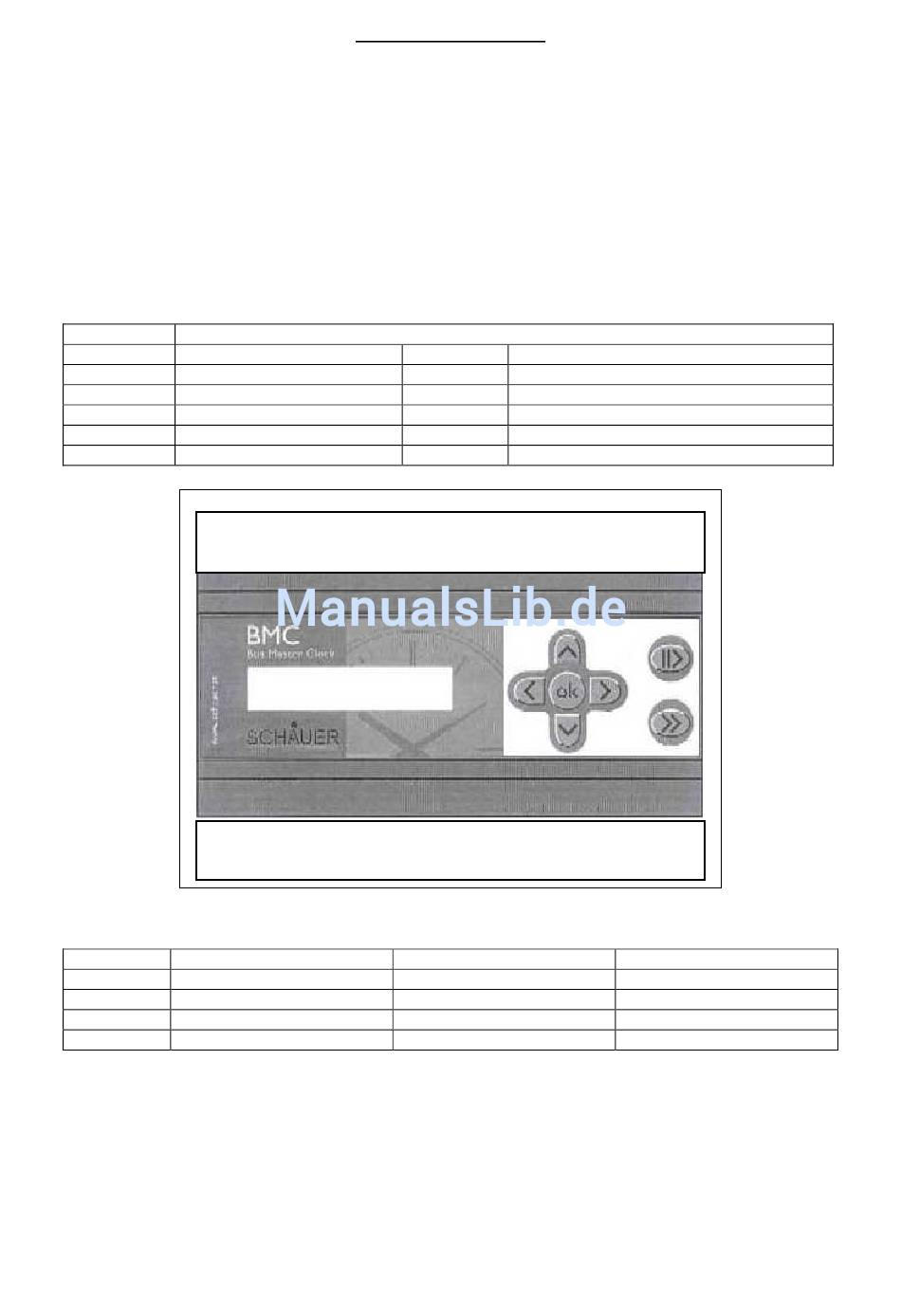

Hauptuhr BMC
Anschlußmöglichkeiten oben:
24V DC –
24V DC +
DCF RS 485 24V DC
- | +
Opto-In Opto-Out
Rel 1
Rel 2
230V AC L1
230V AC E
230V AC N
Ausgang 24VDC – für externe Module
Ausgang 24VDC + für externe Module
Rel 1 Rel 2 230V AC
L1 | E | N
Anschluß Relais 1
Anschluß Relais 2
Versorgung 230V AC L1
Versorgung 230V AC Erde
Versorgung 230V AC N
Seite 3
