83400311 H1.qxd
04.07.01
Windwächter Plus 500
Montage- und Bedienungsanleitung
Installation and Operating Instructions
10:11
Seite 1
Sicherheitshinweise
· Beachten Sie, dass die Markisensteuerung Vestamatic Windwächter Plus
500 zum Betrieb eine Betriebsspannung von 230 VW, 50 Hz benötigt. Bitte
beauftragen Sie mit der Installation und der Einstellung der DIP-Schalter einen
Elektrofachbetrieb.
· Werden Arbeiten an der Markise durchgeführt, die mit der Markisensteuerung
Vestamatic Windwächter Plus 500 arbeitet, muss zuvor die Betriebsspan-
nung abgeschaltet werden.
· Die Steuerung ist nur für den sachgemäßen Gebrauch (wie in der Bedienungs-
anleitung beschrieben) bestimmt. Änderungen oder Modifikationen dürfen nicht
vorgenommen werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt.
· Sofort nach dem Auspacken sollte die Markisensteuerung Vestamatic Wind-
wächter Plus 500 auf mechanische Schäden untersucht werden. Falls ein Trans-
portschaden vorliegt, ist sofort der Lieferant zu informieren.
Die Steuerung darf bei Beschädigung nicht in Betrieb genommen werden!
· Wenn anzunehmen ist, dass ein gefahrloser Betrieb der Steuerung oder der Markise
nicht mehr möglich ist, so ist die Markisensteuerung Vestamatic Wind-
wächter Plus 500 außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb
zu sichern.
- 2 -
D

Werbung

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Vestamatic Plus 500

  • Seite 1 Gewährleistungsanspruch entfällt. · Sofort nach dem Auspacken sollte die Markisensteuerung Vestamatic Wind- wächter Plus 500 auf mechanische Schäden untersucht werden. Falls ein Trans- portschaden vorliegt, ist sofort der Lieferant zu informieren. Die Steuerung darf bei Beschädigung nicht in Betrieb genommen werden! ·...

  • Seite 2: Inhaltsverzeichnis

    10:11 Seite 3 Inhalt Einleitung Sicherheitshinweise Seite 2 Der Kauf der Markisensteuerung Vestamatic Windwächter Plus 500 war eine gute Entscheidung. Sie haben damit ein hochwertiges Produkt Einleitung Seite 4 erworben, das über eine Vielzahl sinnvoller Funktionen verfügt und Übersicht Bedienungselemente Seite 5 nach höchsten Qualitätsanforderungen hergestellt wird.

  • Seite 3: Übersicht Bedienungselemente

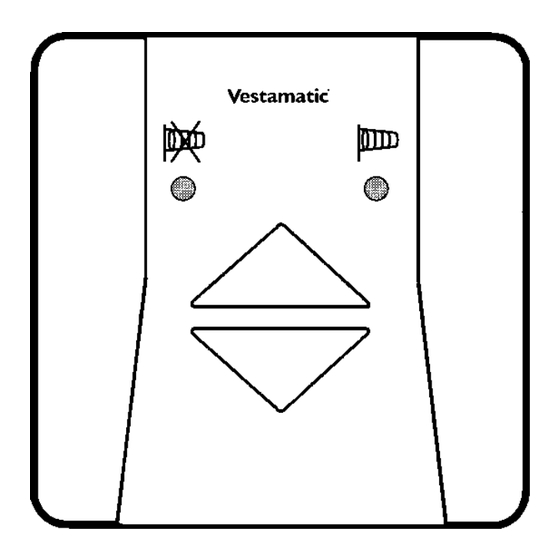

    Übersicht Bedienungselemente Hinweise für den Elektrofachbetrieb LED „kein Windalarm“ LED „Windalarm“ 1. Entfernen Sie die Abdeckhaube der Markisensteuerung Vestamatic Windwächter Plus 500 durch leichtes Ziehen. 2. Lösen Sie die Schrauben und trennen Sie den Tragrahmen vom Gehäuse. 3. Montieren Sie den Tragrahmen Es sind diverse Bohrungen sowohl für unterschiedliche Schalter-...

  • Seite 4: Montageanleitung

    83400311 H1.qxd 04.07.01 10:11 Seite 7 Hinweise für den Elektrofachbetrieb Montageanleitung Wichtig: Eine parallele Ansteuerung von mehreren Antrieben lässt sich nur über Trennrelais bzw. Gruppensteuergeräte reali- sieren. Passende Abdeckrahmen sind in folgenden Ausführungen der Marke Jung „CD 500“, alpinweiß, lieferbar: Kombinationsrahmen 1-fach, Artikel-Nr.

  • Seite 5: Einstellung Betriebsart

    04.07.01 10:11 Seite 9 Einstellung Betriebsart Windmesser (w-LED) Die Markisensteuerung Vestamatic Windwächter Plus 500 verfügt Grüne LED leuchtet: Kein Windalarm. über zwei Einstellmöglichkeiten. Die Einstellung wird über den DIP- Rote LED leuchtet: Windalarm – die Markise ist eingefahren. Sie Schalter Nr. 5 vorgenommen.

  • Seite 6: Windmesserüberwachung

    Werksseitige Voreinstellung des Windgrenzwertes ist 8 m/s oder Markise nicht mehr möglich. Die Markisensteuerung Vestamatic 28,8 km/h. Windwächter Plus 500 ist außer Betrieb zu setzen und gegen unbeab- sichtigten Betrieb zu sichern. (DIP-Schalter Rückseite des Gerätes) Bitte beauftragen Sie Ihren Fachbetrieb mit der Überprüfung des Windmessers und den entsprechenden Kabelverbindungen.

  • Seite 7: Anschlussplan

    83400311 H1.qxd 04.07.01 10:11 Seite 13 Einstellung Windgrenzwert Anschlussplan m/s km/h Windgeschwindigkeit nach Beaufort 10,80 3 (schwache Brise) 18,00 3 (schwache Brise) 21,60 4 (mäßige Brise) 25,20 4 (mäßige Brise) 28,80 4 (mäßige Brise) 32,40 5 (frische Brise) 36,00 5 (frische Brise) 39,60 6 (starker Wind) 43,20...

  • Seite 8: Technische Daten Und Maßbilder

    83400311 H1.qxd 04.07.01 10:11 Seite 15 Technische Daten und Maßbilder Technische Daten: Betriebsspannung: 230 VW, 50 Hz Leistungsaufnahme: ca. 1,4 W Ausgang: 230 VW Schaltleistung: 4 A, 230 VW, , c os f > 0,8 Schaltzeit: 180 Sekunden Betriebstemperaturbereich: 0 – 40 °C Schutzart: IP 40 Technische Änderungen vorbehalten!

  • Seite 9: Safety Precautions

    Do not start up the control in case there is any damage! · If safe operation of control or awning can not be guaranteed, the Vestamatic Windwächter Plus 500 awning control must be turned off immediately and pro- tected against unintentional operation.
  • Seite 10 Notes for professional electricians page 22 – 23 instructions carefully before starting up. Installation instructions page 24 The delivery extent of the Vestamatic Windwächter Plus 500 awning Setting the operation mode page 25 control includes the following items: Wind meter (w-LED) page 26 1.

  • Seite 11: Overview Operating Elements

    Notes for professional electricians LED “no wind alarm” LED “wind alarm” 1. Carefully pull to remove the cover cap of the Vestamatic Wind- wächter Plus 500 awning control. 2. Remove the screws and separate supporting frame from housing. 3. Mount the supporting frame. There are several holes available for different switch boxes as well as for the wall mounting.

  • Seite 12: Installation Instructions

    83400311 H1.qxd 04.07.01 10:11 Seite 23 Notes for professional electricians Installation instructions Important: Parallel control of several drives can only be implemented by means of isolating relays or group control devices. The following versions of cover frame Jung “CD 500”, alpine-white, are available: Combination frame one-fold, article-no.

  • Seite 13: Setting The Operation Mode

    Seite 25 Setting the operation mode Wind meter (w-LED) There are two possible settings for the Vestamatic Windwächter Plus LED is lit up green: No wind alarm. 500 awning control. The setting is carried out with DIP switch no. 5.

  • Seite 14: Wind Meter Monitoring

    48 hours, the LEDs of the Vestamatic Windwächter design of the awning. Plus 500 awning control will alternately flash (warning signal) to indi- If the measured wind velocity exceeds the preset threshold value, the cate that the wind meter must be checked. Gently move the air vanes sunshade will be retracted immediately.

  • Seite 15: Wiring Diagram

    83400311 H1.qxd 04.07.01 10:12 Seite 29 Setting the wind speed threshold value Wiring diagram m/s km/h Wind speeds on the Beaufort scale 10.80 3 (gentle breeze) 18.00 3 (gentle breeze) 21.60 4 (moderate breeze) 25.20 4 (moderate breeze) 28.80 4 (moderate breeze) 32.40 5 (fresh breeze) 36.00...

  • Seite 16: Technical Data And Dimension Diagrams

    83400311 H1.qxd 04.07.01 10:12 Seite 31 Technical data and dimension diagrams Technical data Power supply: 230 VW, 50 Hz Rated power: approx. 1.4 W Output: 230 VW Maximum load: 4 A, 230 VW, , c os f > 0.8 Switching time: 180 seconds Operating temperature: 0 °C (32 °F) to +40 °C (104 °F) IP class:...
