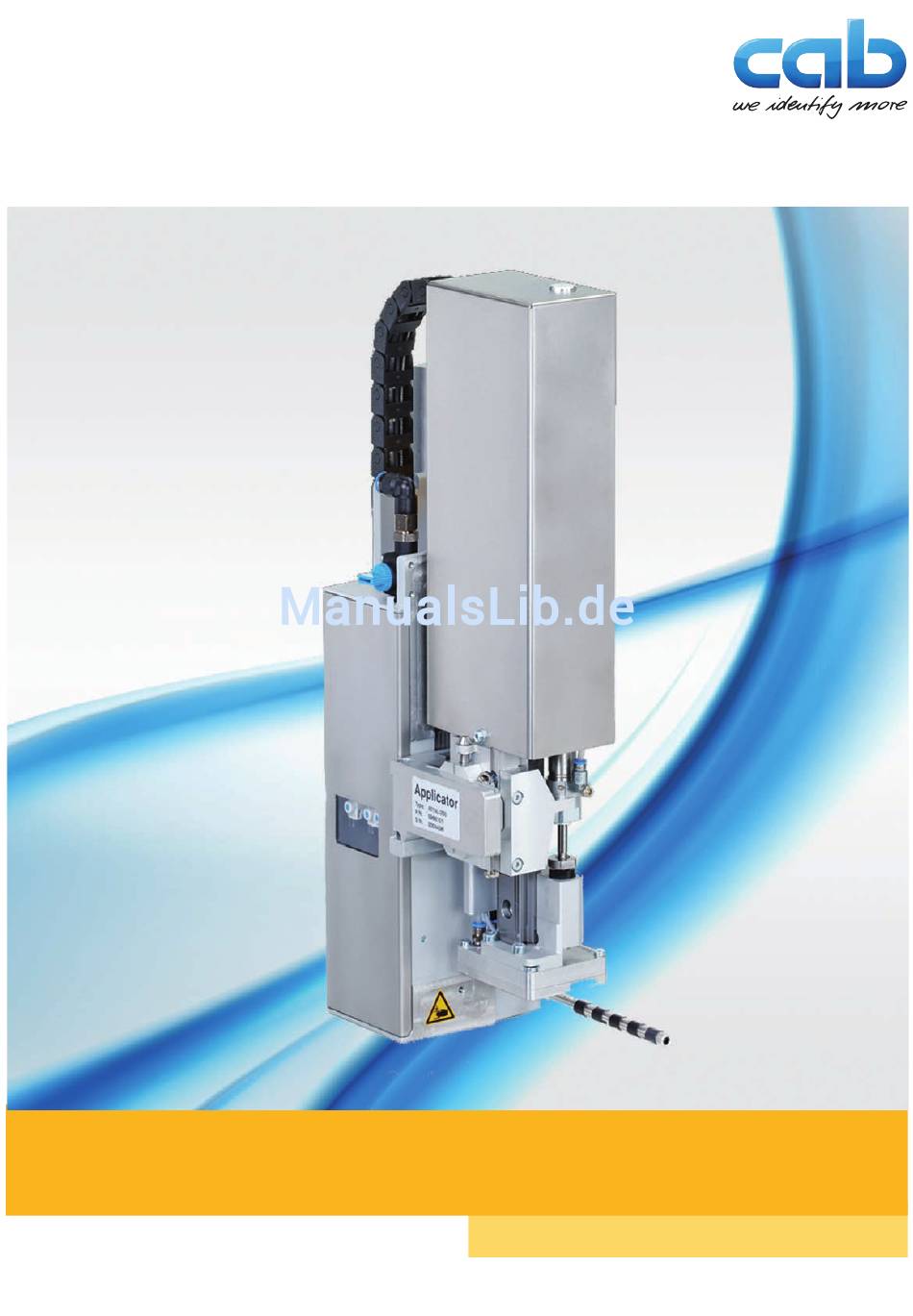

- Seite 1 Bedienungsanleitung 4014/4016 Hub-Applikator Made in Germany...
- Seite 2 Ausgabe: 10/2017 - Art.-Nr. 9009065 Urheberrecht Diese Dokumentation sowie Übersetzungen hiervon sind Eigentum der cab Produkttechnik GmbH & Co KG. Das Reproduzieren, Verarbeiten, Vervielfältigen oder Verbreiten im Ganzen oder in Teilen zu anderen Zwecken als der Verfolgung der ursprünglichen bestimmungsgemäßen Verwendung erfordert die vorherige schriftliche Genehmigung der cab.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................4 Sicherheitskennzeichnung ........................5 Umwelt ..............................5 Produktbeschreibung ..........................6 Wichtige Merkmale ........................... 6 Technische Daten ............................. 6 Geräteübersicht ............................7 Lieferumfang ............................8 Stempel ..............................9 2.5.1 Universaldruckstempel ........................ -
Seite 4: Einleitung
Beachtung der Bedienungsanleitung benutzt werden. • Das Gerät ist in Verbindung mit cab Druckern der Hermes+ Serie ausschließlich zum Etikettieren von geeigneten, vom Hersteller zugelassenen Materialien bestimmt. Eine andersartige oder darüber hinausgehende Benutzung ist nicht bestimmungsgemäß. Für aus missbräuchlicher Verwendung resultierende Schäden haftet der Hersteller/ Lieferant nicht;... -
Seite 5: Sicherheitskennzeichnung
Einleitung • Das Gerät nur mit Geräten verbinden, die eine Schutzkleinspannung führen. • Vor dem Herstellen oder Lösen von Anschlüssen alle betroffenen Geräte (Computer, Drucker, Zubehör) ausschalten. • Beim Betrieb des Applikators sind bewegliche Teile zugänglich. Dies gilt insbesondere für den Bereich, in dem der Stempel zwischen Grund- und Etikettierposition bewegt wird. -
Seite 6: Produktbeschreibung
Technische Daten Etikettenübergabe Druckstempel Universalstempel Druckstempel Universalstempel gefedert gefedert 4014/16 L/R 11F 4014/16 L/R 1100 4014/16 L/R 31F 4014/16 L/R 3100 Etikettenbreite in mm für Hermes + 4 20 -114 75 - 90 80 - 114 116/116 für Hermes + 6... -
Seite 7: Geräteübersicht
Produktbeschreibung Geräteübersicht Bild 2 Übersicht 1 Abdeckung 5 Blasrohr für die Stützluft 2 Druckluftanschluss 6 Rändelschraube zu Befestigung am Drucker 3 Absperrhahn Druckluft 7 Scharnierbuchse 4 Stempel (anwenderspezifisch) 8 SUB-D 15 Stecker - elektr. Verbindung Applikator-Drucker... -
Seite 8: Lieferumfang
Produktbeschreibung Lieferumfang 1 Applikator 2 Zylinderschrauben (im Lieferumfang des Stempels) 3 Blasrohr (nach Bestellung) 4 Stempel (nach Bestellung) 5 Lochstift (nur bei Universaldruckstempeln im Lieferumfang) 6 Dokumentation Bild 3 Lieferumfang Hinweis! Originalverpackung für spätere Transporte aufbewahren. Achtung! Beschädigung des Geräts und der Druckmaterialien durch Feuchtigkeit und Nässe. ... -
Seite 9: Stempel
Produktbeschreibung Stempel 2.5.1 Universaldruckstempel Universaldruckstempel 4014L/R-1100 Universaldruckstempel 4014L/R-3100, gefedert Standardgrößen: 70x60, 90x90 Standardgrößen: 116x102, 116x152 Bild 4 Universaldruckstempel 70x60 Bild 5 Universaldruckstempel,gefedert 116x152 Universaldruckstempel werden in mehreren Standardgrößen angeboten. Bei diesen Stempeln können die Saugboh- rungen vor Ort entsprechend der Etikettengröße geöffnet werden. Dazu befindet sich im Lieferumfang der Universal- druckstempel ein Lochstift. -
Seite 10: Betrieb
Betrieb Normalbetrieb Vor Aufnahme des Etikettierbetriebs prüfen, dass sämtliche Anschlüsse hergestellt sind. Transferfolie und Etiketten einlegen. Bedienungsanleitung des Druckers Absperrventil für die Druckluft öffnen. Achtung! Vor dem Einschalten des Druckers darauf achten, dass der Stempel nicht von einem Etikett abgedeckt ist. - Seite 11 Betrieb Bild 10 Abschwenken und Abbau des Applikators Achtung! Erstmalige Inbetriebnahme, Justagen sowie der Austausch von Komponenten dürfen nur von qualifizierten Fachpersonal (Service) vorgenommen werden. Inbetriebnahme-/ Serviceanleitung Applikatoren Zur Reinigung des Applikators und des Druckers kann es notwendig werden den Applikator abzuschwenken oder gar abzunehmen.
-
Seite 12: Fehlermeldungen
Fehlermeldungen Fehlermeldungen des Druckers Informationen zu Ursachen und zur Behandlung druckerspezifischer Fehler (Papier zu Ende, Folie zu Ende u.ä.) sind in der Bedienungsanleitung des Druckers zu finden. Fehlerbehandlung: Fehlerursachen und deren Folgen, wie nicht applizierte Etiketten beseitigen Taste feed drücken, um Papierlauf neu zu synchronisieren. Gespendete Leeretiketten von Hand abnehmen. ... -
Seite 13: Zulassung
Bevollmächtigter für die technischen Unterlagen: Erwin Fascher Am Unterwege 18/20 99610 Sömmerda Für den Hersteller zeichnet: Sömmerda, 04.10.2017 cab Produkttechnik Sömmerda Gesellschaft für Computer- und Automationsbausteine mbH Erwin Fascher 99610 Sömmerda Geschäftsführer Die Inbetriebnahme ist solange untersagt, bis festgestellt wurde, dass die Maschine, in die die Maschine eingebaut werden soll, den Bestimmungen der Maschinenrichtlinie entspricht. -
Seite 14: Eu-Konformitätserklärung
EN 55024:2010 • EN 61000-6-2:2005 Richtlinie 2011/65/EU zur Beschränkung der Verwendung • EN 50581:2012 bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten Für den Hersteller zeichnet: Sömmerda, 04.10.2017 cab Produkttechnik Sömmerda Gesellschaft für Computer- und Automationsbausteine mbH Erwin Fascher 99610 Sömmerda Geschäftsführer...
