Bedienungsanleitung
RF Leser
Leser8_7
Der Leser8 ist in verschiedenen Ausführungen mit und ohne Gehäuse erhältlich.
In der Variante Leser8_7 entspricht er dem ehemaligen Leser 7,
d.h., er ist funktionsgleich zu Leser 7.
Wichtig! Unbedingt lesen!
Bitte beachten Sie zur Erhaltung des einwandfreien Lieferzustandes und zur Sicherstellung eines gefahrlosen Betriebs
die Angaben in dieser Bedienungsanleitung. Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung
entstehen, erlischt der Garantieanspruch. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung.
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für CODATEX Leser8
- Seite 1 Bedienungsanleitung RF Leser Leser8_7 Der Leser8 ist in verschiedenen Ausführungen mit und ohne Gehäuse erhältlich. In der Variante Leser8_7 entspricht er dem ehemaligen Leser 7, d.h., er ist funktionsgleich zu Leser 7. Wichtig! Unbedingt lesen! Bitte beachten Sie zur Erhaltung des einwandfreien Lieferzustandes und zur Sicherstellung eines gefahrlosen Betriebs die Angaben in dieser Bedienungsanleitung.
-
Seite 2: Inhaltsverzeichnis
Leser8_7 Version 1.1 Inhalt Einführung..................... 3 Bestimmungsgemäße Verwendung ..............3 Sicherheitshinweise..................3 Bauteilbeschreibung ..................4 Funktionsbeschreibung ..................5 Anschluss ...................... 5 Inbetriebnahme....................5 RS 232 Einstellungen: ..................6 Protokoll Allgemein ..................6 Befehlsformat ..................6 Antwortformat ..................6 Nützliche ASCII Codes und Checksumme berechnen: ........6 Adressierung der Leser................ -
Seite 3: Einführung
Leser8_7 Version 1.1 Einführung Sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Standalone-Lesers8_7. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem letzten Stand der Technik gebaut wurde. Sein Betrieb ist einfach und leicht verständlich. Lesen Sie zur optimalen Ausnützung aller seiner Vorzüge diese Betriebsanleitung bitte trotzdem aufmerksam durch. -
Seite 4: Bauteilbeschreibung

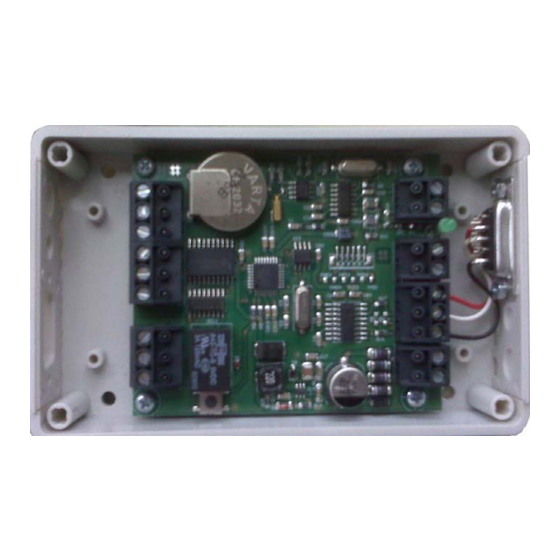

Leser8_7 Version 1.1 Bauteilbeschreibung Der Stand-alone-Leser Leser8_7 ist ein RF Leser, der als Platine oder im Gehäuse ausgeliefert wird. Untenstehendes Foto zeigt die Lieferform im Gehäuse mit abgenommenen Gehäuseoberteil. Der Leser dient zum Öffnen von Türen und Garagentoren, bzw. Freischalten des Zugangs zu Maschinen aller Art. -
Seite 5: Funktionsbeschreibung
Leser8_7 Version 1.1 Funktionsbeschreibung Der Stand-alone-Leser8_7 mit RS232-Schnittstelle und RTC Ereignisaufzeichnung ist ein RF-Leser der sowohl als Standalone RF-Leser, als auch als einfacher Lesekopf verwendet werden kann. In einem internen EEPROM-Speicher können bis zu 100 Transpondernummern mit zugehörigen „ERLAUBT“- Zeitfenstern sowie 2500 Leseereignisse mit Datum und Uhrzeit abgespeichert werden. Wird bei der Erfassung der Transponderdaten ein Transponder mit einer dieser abgespeicherten Nummern erkannt und ist in einem erlaubten Zeitfenster, so schaltet der Leser einen Ausgang und registriert den Vorgang im Ereignisspeicher. -
Seite 6: Rs 232 Einstellungen
Leser8_7 Version 1.1 RS 232 Einstellungen: Die Kommunikation mit dem Leser erfolgt über das Standard RS232 Protokoll. Folgende Verbindungseinstellungen sind dabei zu beachten: Baud: 57600 Datenbits: Stoppbits: Parity: none (keine) Protokoll Allgemein Befehlsformat Alle Befehle an den Leser sind im folgenden Format zu senden: <STX><ADR><COMMAND><SUBCOMMAND><INDEX><DATA><CRC><EOT>... -
Seite 7: Adressierung Der Leser
Leser8_7 Version 1.1 10 Adressierung der Leser Die Adresse eines Lesers ( ) ergibt sich aus Byte 0 der Seriennummer. Unabhängig <ADR> von der eingestellten Leseradresse antwortet jeder Leser auf die Adresse FF. 11 Befehle Leser8_7 Bei den Befehlen gibt es zwei Typen Genereller Befehl <COMMAND>... -
Seite 8: Befehlsuntergruppen Für Load (L) Und Save (S)
Leser8_7 Version 1.1 11.2 Befehlsuntergruppen für Load (L) und Save (S) 11.2.1 Parameter 16bit (P) Befehlsbeschreibung: Konfiguration des Lesers mittels eines 16bit Parameter. Die Bits 8 bis 15 sind derzeit nicht verwendet, es sind aber immer 16 Bits als Daten zu senden. Format: <STX><ADR>LP<INDEX><CRC><EOT>... - Seite 9 Leser8_7 Version 1.1 Bit 3 auf 1 -> IN/OUT Modus: Wenn Bit 3 gesetzt ist, werden nur die Ereignisse abgespeichert, die zu einer Veränderung des Leserzustandes führen. Das bedeutet, dass bei längerem Anliegen eines Transponders an der Antenne im Impulsmodus nur der Zeitpunkt des Anlegens und der Zeitpunkt des Entfernens des Transponders abgespeichert wird.
-
Seite 10: Transponder (T)
Leser8_7 Version 1.1 Index 0001 Schaltzeiteinstellung Die Genauigkeit der eingestellten Zeit ist vom Wert abhängig. Werden Sekunden verwendet, kann die tatsächliche Schaltzeit um einige Sekunden abweichen. Nur bei Minuten und der halben Sekunde ist die eingestellte Zeit genau. (Dies wird durch die unterschiedliche Verwendung von interner Uhr oder Prozessor Timer verursacht) Bit 0-6 Schaltzeit in Sekunden oder Minuten... -
Seite 11: Datenformat
Leser8_7 Version 1.1 Datenformat: [Wochentage][MIN(von)][STD(von)][MIN(bis)][STD(bis)] 1. Byte: Wochentage (Bit 0 immer auf Wert 0) Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 2. Byte: Minuten (von) BCD codiert Bit 7 Bit 6 Bit 5 Bit 4 Bit 3... -
Seite 12: Seriennummer (S)
Leser8_7 Version 1.1 Bedeutung Relais unverändert Relais wurde eingeschaltet Relais wurde ausgeschaltet Transponder kommt ins Feld Transponder im Feld gehalten Transponder verlässt Feld Beispiel: <STX><FF>LE300DB10090541169D00442<EOT> 300DB10090 Transpondernummer 5411 = 11:54 69 = 01 10 1001 = 01 Zutritt z.Zt. verweigert, 10 1001 = 2 9 für 29. Tag D0 = 110 1 0000 = 110 Transponder im Feld gehalten;... -
Seite 13: Befehlsuntergruppen Für Command (C)
Leser8_7 Version 1.1 Beispiel: <STX>FFLU0000ED<EOT> <STX>FFLU05441301030105E8<EOT> Liest die Uhrzeit 13:44:05 am Montag, 03.01.05. 11.3 Befehlsuntergruppen für Command (C) 11.3.1 Relais (R) Befehlsbeschreibung: Dient zum Ein- oder Ausschalten des Relais. Wert 1 bedeutet Relais ein Wert 0 bedeutet Relais aus (Beispiel CR0) Format: <STX><ADR>CR<DATA><CRC><EOT>... -
Seite 14: Anwendungsbeispiele
Leser8_7 Version 1.1 12 Anwendungsbeispiele Schaltungsbeispiel Türöffner: Klingeltrafo oder Gleichspannungsquelle Antenne Ant 1 Ant 2 Rel NO Rel COM Leser 6 Türöffner Schaltungsbeispiel Garagentorantrieb: Klemmschiene im Torantrieb Antenne Ant 1 Ant 2 Rel NO Rel COM Leser 6 Achten Sie auf den korrekten Anschluss der Verbindungsleitungen laut Beschreibung des Torantriebs und ob der Taster, wie im Beispiel dargestellt, tatsächlich nach GND getastet werden muss. -
Seite 15: Pflege, Wartung Und Entsorgung
2.500 Ereignisse Abmessungen Gehäuse (LxBxT): 125x75x28mm Betriebstemperatur : 0°C bis 45°C 16 Herstellerangaben CODATEX Hainzlmaier GmbH & Co. KG Ischlerbahnstraße 15 A – 5020 Salzburg Email: info@codatex.com Internet: http://www.codatex.com Hiermit erklären wir, dass sich dieser RF-Leser in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.
