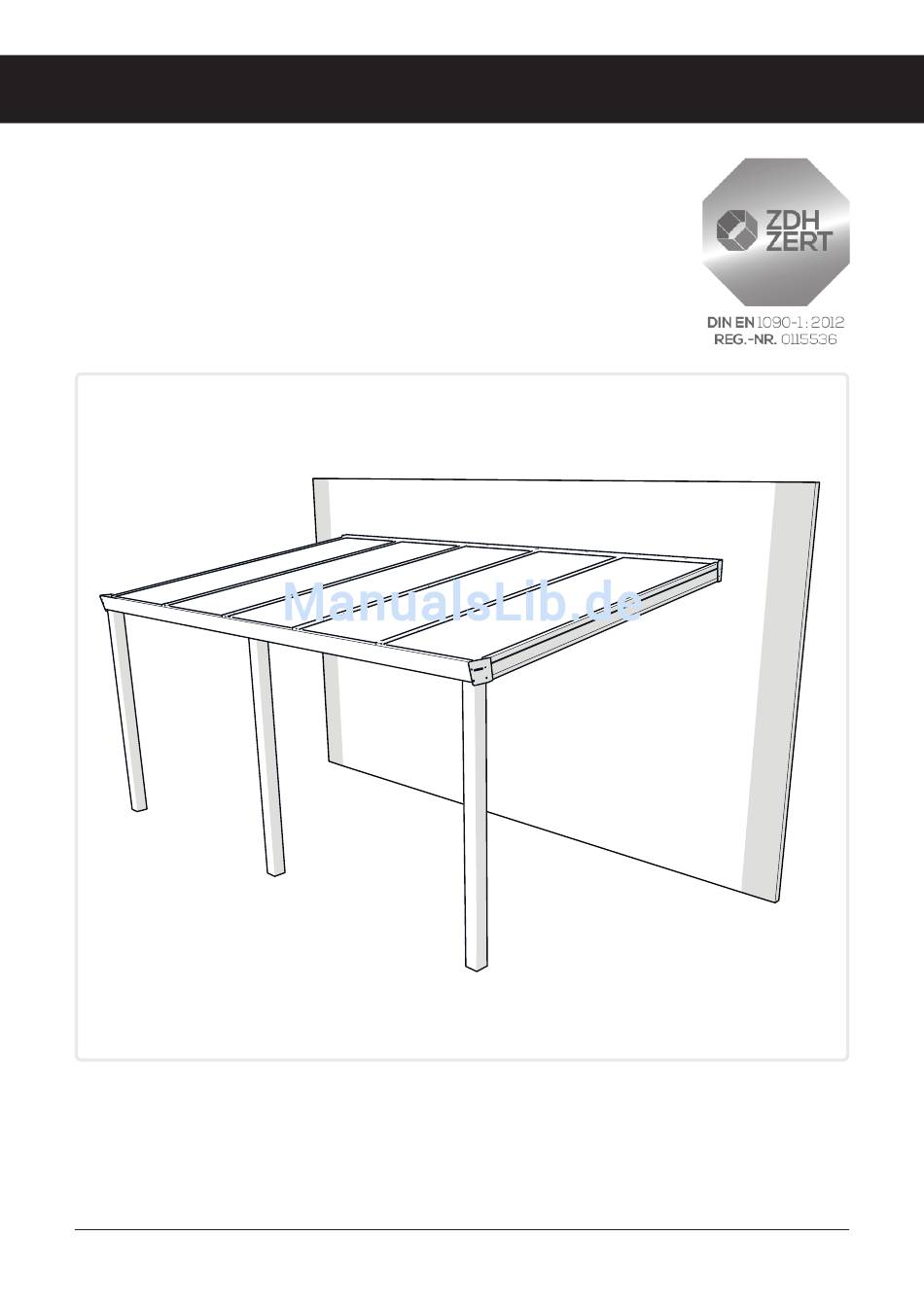

- Seite 1 Legend Plus & Expert Plus Edition Veranda Montageanleitung V17/16...
-
Seite 2: Verwendete Symbole
Legend Plus & Expert Plus Edition D - Montageanleitung Veranda Anleitung für Endanwender - Bleistift und Monteure - Hammer - Schlagdübel - Baustützen (2x) Sehr geehrter Kunde, - Schaufel - Wasserwaage Wir danken Ihnen für den Kauf dieser Veranda. Diese Anleitung enthält alle wichtigen Informationen, damit Sie Sicherheitsvorkehrungen und schnell mit dem Produkt vertraut werden. - Seite 3 Legend Plus & Expert Plus Edition Packen Sie das Produkt vorsichtig aus. Verwenden Sie keine spitzen Gegenstände, um die Kartons zu öffnen. 10 cm 10 cm ±50 cm ±50 cm ±50 cm ±50 cm 10 cm Bohren Sie das Wandprofil anhand der Befestigungsmaterialien (nicht im Lieferumfang enthalten) vor. Ø...
- Seite 4 Legend Plus & Expert Plus Edition Ø 5 mm Ø 5 mm Ø 5 mm Ø 5 mm Ø 5 mm 15 cm 15 cm 15 cm ±50 cm ±50 cm ±50 cm ±50 cm 15 cm Bohren Sie die Abdeckprofile mit einem Bohrer mit einem Durchmesser von 5 mm vor. ...
- Seite 5 Legend Plus & Expert Plus Edition 32 mm max. 3 Bestimmen Sie die Position der Spots in den Trägern und bohren Sie maximal drei Löcher mit einem Durchmesser von 32 mm. Verlegen Sie die Kabel der Spots von der Wandseite her in den Trägern. Achtung! Lassen Sie die Kabel 10 bis 15 cm überstehen.
- Seite 6 Legend Plus & Expert Plus Edition Bringen Sie das Kunststoff-Endstück für die rechte Seite in einem Bringen Sie das Kunststoff-Endstück für die linke Seite im der Seitenträger an. anderen Seitenträger an. Bringen Sie die Kunststoff-Endstücke für die Zwischenträger in Lösen Sie die Verschraubung des Laubfängers. allen Zwischenträgern an.
- Seite 7 Legend Plus & Expert Plus Edition Verkitten Sie den Laubfänger. Setzen Sie den Laubfänger in die Rinne ein. Standard GIGA Drehen Sie die Verschraubung gegen den Uhrzeigersinn am Verkitten Sie den Laubfänger. Laubfänger fest. Achtung! Verleimen Sie den Laubfänger, wenn Sie eine GIGA-Rinne verwenden.
- Seite 8 Legend Plus & Expert Plus Edition 1 cm Schieben Sie die Gummileisten in alle Zwischenträger. Schneiden Sie die Gummileisten ± 1 cm länger zu als die Zwischenträger. 1 cm Schieben Sie die Gummileisten in alle Seitenträger. Schneiden Sie die Gummileisten ± 1 cm länger zu als die Seitenträger. 1 cm Schieben Sie Gummileisten in alle Seitenabdeckprofile.
- Seite 9 Legend Plus & Expert Plus Edition 1 cm Schieben Sie Gummileisten in alle Abdeckprofile. Schneiden Sie die Gummileisten ± 1 cm länger zu als die Abdeckprofile. 1 cm Schieben Sie Gummileisten in alle Klickleisten. Schneiden Sie die Gummileisten ± 1 cm länger zu als die Klickleisten.
- Seite 10 Legend Plus & Expert Plus Edition Montage Für Aufbaumöglichkeiten der Legend Plus Edition (Standardrinne) mit Trägern in Standardlänge siehe Anhang 1. Für Aufbaumöglichkeiten der Expert Plus Edition (GIGA-Rinne) mit Trägern in Standardlänge siehe Anhang 2. 14 cm 5° 28 cm 42 cm 56 cm 8°...
- Seite 11 Legend Plus & Expert Plus Edition Stellen Sie die Baustützen auf die richtige Höhe ein. Legen Sie die Rinne auf die Baustützen. Bringen Sie einen Seitenträger an der Seite der Rinne und des Wandprofils an. 4,2x19 (6x) Montieren Sie die Seitenkappen mit sieben Schrauben und verwenden Sie diese, um auf dem Seitenträger zu markieren, wo gesägt werden muss.
- Seite 12 Legend Plus & Expert Plus Edition Sägen Sie auf der aufgezeichneten Linie und brechen Sie die Ecken der Seitenträger mit einer Zange ab. 4,2x19 (1x) 4,2x19 (1x) Befestigen Sie die Seitenträger mit einer Schraube an den mitgelieferten Montagebügeln wie oben dargestellt.
- Seite 13 Legend Plus & Expert Plus Edition 4,2x19 (7x) Bringen Sie die Seitenkappen wieder an der Seite der Rinne und an das Wandprofil mit sieben Schrauben an. Fixieren Sie den Seitenträger mit der mittleren Schraube (A) in der Kopfplatte und kitten Sie die vordere Seitenkappe bei der Rinne ab. 90˚...
- Seite 14 Legend Plus & Expert Plus Edition Setzen Sie den Fundamentfuß mit Regenabfluss ein. Schließen Sie den Regenabfluss an die Kanalisation an. Der Fundamentfuß ist optional. Richten Sie die Rinne waagerecht aus. Bestimmen Sie die Länge des Regenabflusspfostens. 14 cm 28 cm 42 cm 56 cm Siehe Anlagen 1 und 2 für das Gefälle Ihres speziellen Aufbaus.
- Seite 15 Legend Plus & Expert Plus Edition Setzen Sie die Verbindungsmuffe ein. xx mm xx mm Bestimmen Sie die Länge des Abflussrohrs. Sägen Sie das Abflussrohr zu. Setzen Sie das Abflussrohr in den Pfosten ein. Setzen Sie den Pfosten mit Abflussrohr auf den Fundamentfuß auf.
- Seite 16 Legend Plus & Expert Plus Edition 4,2x32 (2x) Heben Sie die Rinne vorsichtig ein kleines Stück an und lassen Sie Befestigen Sie den Pfosten mit zwei Schrauben am den Laubfänger in das Abflussrohr sinken. Fundamentfuß. 4,2x32 (1x) xx mm Befestigen Sie den Pfosten mit einer Schraube an der Rinne. Bestimmen Sie die Höhe der anderen Pfosten.
- Seite 17 Legend Plus & Expert Plus Edition Setzen Sie die Fundamentfüße in den Pfosten im richtigen Bohren Sie die Löcher in die Fundamentfüße. Abstand ein. Befestigen Sie die Fundamentfüße mit Schlagdübeln oder Setzen Sie die Pfosten unter die Rinne. Schrauben und Dübeln (nicht im Lieferumfang enthalten). 4,2x32 4,2x32 (1x)
- Seite 18 Legend Plus & Expert Plus Edition X mm X mm Bestimmen Sie die Mitte der Veranda auf der Rinne und dem Wandprofil. xx mm Bringen Sie den ersten Zwischenträger zwischen der Rinne und Wenn die Anzahl der Dachplatten ungerade ist, platzieren Sie dem Wandprofil an.
- Seite 19 Legend Plus & Expert Plus Edition Achtung! Schrauben Sie die Montagebügel nur an den Trägern fest! Es dürfen keine Schrauben in die Rinne und das Wandprofil gelangen. Die Träger müssen noch verschiebbar sein. xxx mm Bringen Sie den zweiten Zwischenträger zwischen der Rinne und dem Wandprofil an. Der Zwischenträger muss mit einem Abstand von einer Dachplattenbreite vom ersten angebrachten Zwischenträger platziert werden.
- Seite 20 Legend Plus & Expert Plus Edition Befestigen Sie die Klickleisten wie auf der Abbildung dargestellt. Bringen Sie die übrigen Zwischenträger und Klickleisten an. Schieben Sie die Zwischenträger eng an die Klickleisten. Rest Rest Sägen Sie die äußeren Klickleisten auf die restliche noch benötigte Länge zu und setzen Sie sie in die Rinne und das Wandprofil. Achtung! Bringen Sie noch keine Klickleiste beim Stromanschluss an, wenn Sie Spots verwenden.
- Seite 21 Legend Plus & Expert Plus Edition (Optional) Führen Sie die Kabel zu einem Stromanschluss. (Optional) Schließen Sie die Kabel am Stromanschluss an. (Optional) Bringen Sie die Spots an. (Optional) Bringen Sie die Spots an.
- Seite 22 Legend Plus & Expert Plus Edition Führen Sie eine der folgenden Handlungen aus: 1. Verwenden Sie Glasplatten? Fahren Sie dann fort mit Schritt 54. 2. Verwenden Sie Polycarbonat-Platten? Fahren Sie dann fort mit Schritt 55. Bringen Sie eine Klickleiste beim Stromanschluss an. Legen Sie zwei Glasplatten auf und fahren Sie fort mit Schritt 60.
- Seite 23 Legend Plus & Expert Plus Edition Bringen Sie Antikondensations-Klebeband auf der Vorderseite/Rinnenseite an. Schieben Sie das Kondensatprofil über das Antikondensations-Klebeband. Bringen Sie Antidust-Klebeband an der Wandseite auf der Polycarbonat-Platte an.
- Seite 24 Legend Plus & Expert Plus Edition Legen Sie zwei Polycarbonat-Platten mit dem Staubschutzklebeband zur Wandseite auf. Für Glas: 4,2x25 (4x) Für Poly- carbonat: 4,2x32 (4x) Bringen Sie ein Seitenabdeckprofil an einen Seitenträger an. Befestigen Sie das Abdeckprofil am Seitenträger (von einer Seite zur anderen arbeiten).
- Seite 25 Legend Plus & Expert Plus Edition Setzen Sie ein Abdeckprofil an dem Zwischenträger auf, auf den die Platten gelegt wurden. Für Glas: 4,2x25 (4x) Für Poly- carbonat: 4,2x32 (4x) Befestigen Sie das Abdeckprofil auf dem Zwischenträger. 4,2x19 (1x) Befestigen Sie das Winkelblech an der Rinnenseite mit einer Schraube.
- Seite 26 Legend Plus & Expert Plus Edition 4,2x19 (1x) Befestigen Sie das U-Profil an der Wandseite mit einer Schraube. Legen Sie die übrigen Polycarbonat- oder Glasplatten eine nach Richten Sie die Pfosten waagerecht aus. der anderen auf und wiederholen Sie Schritte 63 bis 66 für jede Platte.
- Seite 27 Legend Plus & Expert Plus Edition Ziehen Sie die Folie an der Innenseite der Polycarbonat-Platten ab. Entfernen Sie die Baustützen.
- Seite 28 Legend Plus & Expert Plus Edition Anlage Aufbauschema für Legend Plus Edition Wählen Sie die gewünschte Dachneigung und bestimmen Sie die gewünschte Höhe der Rinne. Die Standardhöhe der Rinne ist 2100 mm. Berechnen Sie die Höhe des Wandprofils, indem Sie zur Höhe der Rinne den H1-Wert Ihres spezifischen Aufbaus addieren. Im Folgenden werden der Abstand von den Pfosten zur Wand (DpB), das Gefälle (H1) und die Länge der Zwischen- und Seitenträger (TrL) angegeben: Legend Plus Edition D=200 cm:...
- Seite 29 Legend Plus & Expert Plus Edition Legend Plus Edition D=400 cm: Legend Plus Edition D=450 cm: 5° 34,9 cm 393,7 cm 395,2 cm 5° 39,3 cm 444,2 cm 445,5 cm 6° 41,7 cm 393,7 cm 394,6 cm 6° 47,0 cm 444,2 cm 444,8 cm 7°...
- Seite 30 Legend Plus & Expert Plus Edition Anlage Aufbauschema für Expert Plus Edition Wählen Sie die gewünschte Dachneigung und bestimmen Sie die gewünschte Höhe der Rinne. Die Standardhöhe der Rinne ist 2100 mm. Berechnen Sie die Höhe des Wandprofils, indem Sie zur Höhe der Rinne den H1-Wert Ihres spezifischen Aufbaus addieren. Im Folgenden werden der Abstand von den Pfosten zur Wand (DpB), das Gefälle (H1) und die Länge der Zwischen- und Seitenträger (TrL) angegeben: Expert Plus Edition D=200 cm:...
- Seite 31 Legend Plus & Expert Plus Edition Expert Plus Edition D=400 cm: Expert Plus Edition D=450 cm: 5° 34,9 cm 393,7 cm 396,7 cm 5° 39,3 cm 444,2 cm 447,0 cm 6° 41,7 cm 393,7 cm 396,1 cm 6° 47,0 cm 444,2 cm 446,3 cm 7°...
