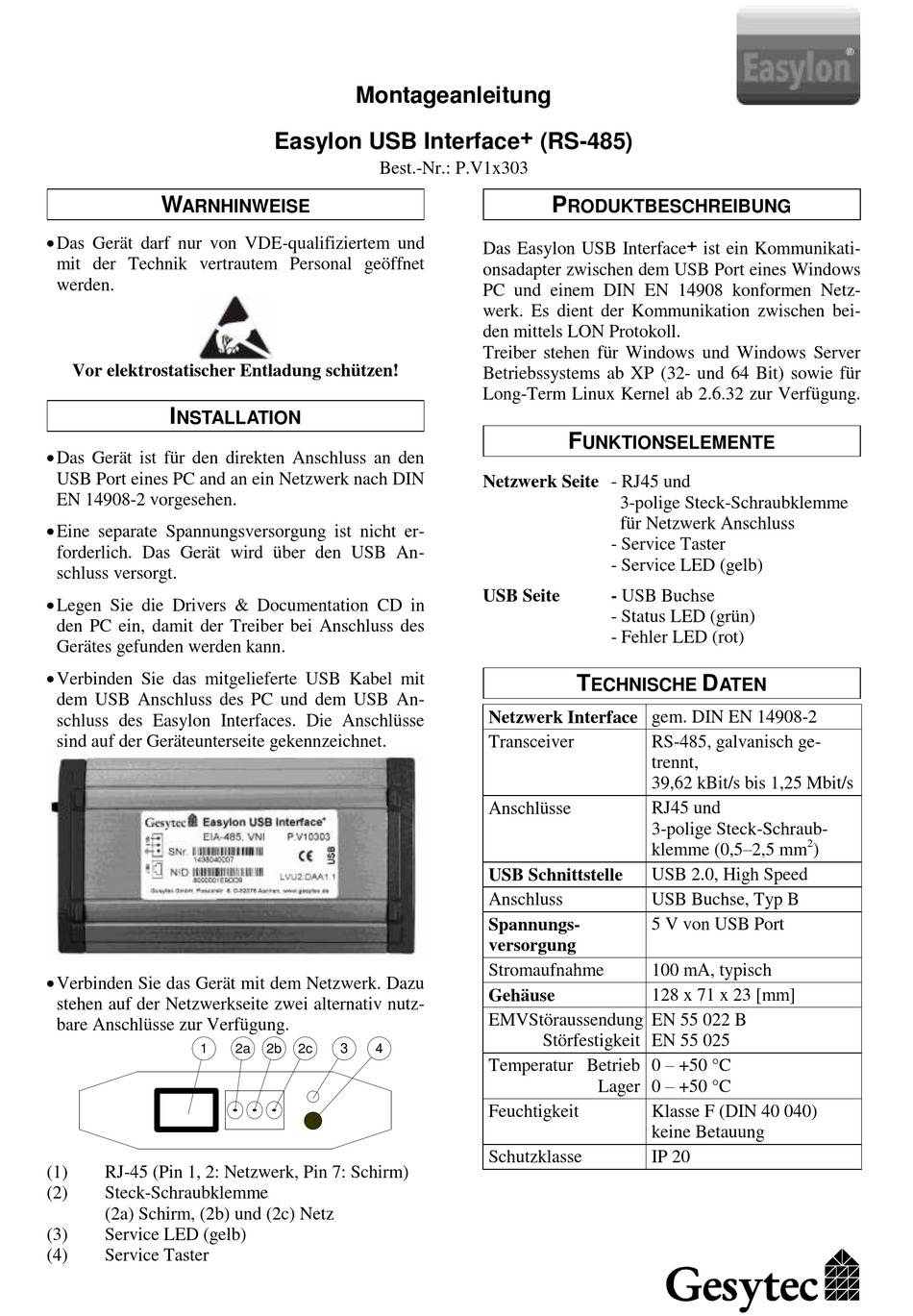

Easylon RS-485 Montageanleitung

W
ARNHINWEISE
 Das Gerät darf nur von VDE-qualifiziertem und
mit der Technik vertrautem Personal geöffnet
werden.
Vor elektrostatischer Entladung schützen!
I
NSTALLATION
 Das Gerät ist für den direkten Anschluss an den
USB Port eines PC and an ein Netzwerk nach DIN
EN 14908-2 vorgesehen.
 Eine separate Spannungsversorgung ist nicht er-
forderlich. Das Gerät wird über den USB An-
schluss versorgt.
 Legen Sie die Drivers & Documentation CD in
den PC ein, damit der Treiber bei Anschluss des
Gerätes gefunden werden kann.
 Verbinden Sie das mitgelieferte USB Kabel mit
dem USB Anschluss des PC und dem USB An-
schluss des Easylon Interfaces. Die Anschlüsse
sind auf der Geräteunterseite gekennzeichnet.
 Verbinden Sie das Gerät mit dem Netzwerk. Dazu
stehen auf der Netzwerkseite zwei alternativ nutz-
bare Anschlüsse zur Verfügung.
1
(1) RJ-45 (Pin 1, 2: Netzwerk, Pin 7: Schirm)
(2) Steck-Schraubklemme
(2a) Schirm, (2b) und (2c) Netz
(3) Service LED (gelb)
(4) Service Taster
Montageanleitung
Easylon USB Interface + (RS-485)
Best.-Nr.: P.V1x303
2a 2b 2c 3 4
P
RODUKTBESCHREIBUNG
Das Easylon USB Interface + ist ein Kommunikati-
onsadapter zwischen dem USB Port eines Windows
PC und einem DIN EN 14908 konformen Netz-
werk. Es dient der Kommunikation zwischen bei-
den mittels LON Protokoll.
Treiber stehen für Windows und Windows Server
Betriebssystems ab XP (32- und 64 Bit) sowie für
Long-Term Linux Kernel ab 2.6.32 zur Verfügung.
F
UNKTIONSELEMENTE
Netzwerk Seite - RJ45 und
3-polige Steck-Schraubklemme
für Netzwerk Anschluss
- Service Taster
- Service LED (gelb)
USB Seite - USB Buchse
- Status LED (grün)
- Fehler LED (rot)
T
ECHNISCHE
Netzwerk Interface gem. DIN EN 14908-2
Transceiver RS-485, galvanisch ge-
trennt,
39,62 kBit/s bis 1,25 Mbit/s
Anschlüsse RJ45 und
3-polige Steck-Schraub-
klemme (0,5–2,5 mm
USB 2.0, High Speed
USB Schnittstelle
Anschluss USB Buchse, Typ B
Spannungs- 5 V von USB Port
versorgung
Stromaufnahme 100 mA, typisch
128 x 71 x 23 [mm]
Gehäuse
EMVStöraussendung EN 55 022 B
Störfestigkeit EN 55 025
0 – +50 °C
Temperatur Betrieb
0 – +50 °C
Lager
Feuchtigkeit Klasse F (DIN 40 040)
keine Betauung
Schutzklasse IP 20
D
ATEN
2
)
