Easywave RTS03 Bedienungsanleitung

RTS03
4-Kanal-Sender
RTS03-5004E-02 G65 041 01

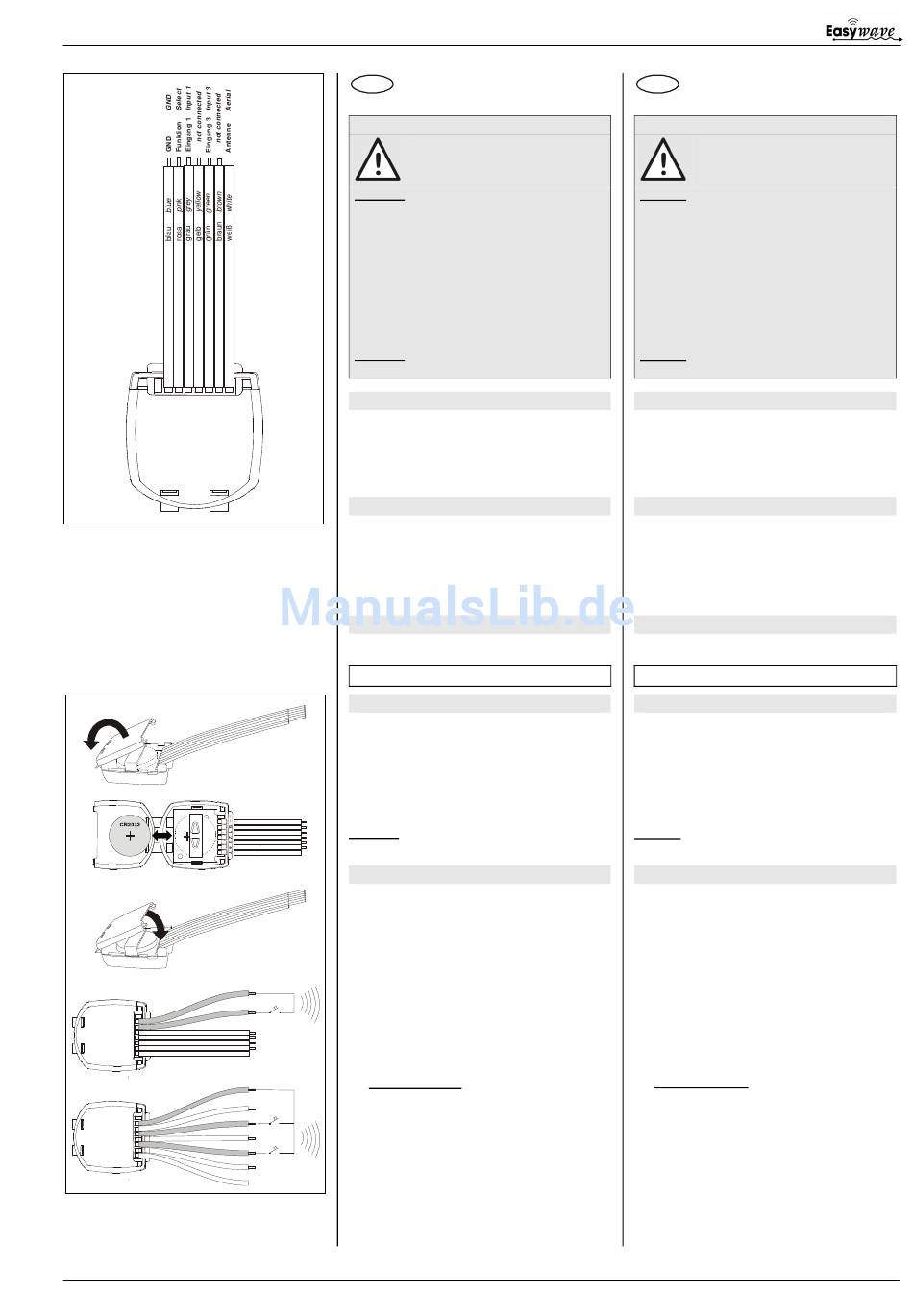

Den Sender benutzen
Using the transmitter
1
2
3
blau blue
4
rosa pink
blau blue
5
grau grey
grün green
4-Channel Transmitter
D
Bedienungsanleitung
Sicherheitshinweise
Bevor Sie den Sender anschließen,
lesen Sie bitte diese Anleitung sorg-
fältig durch!
Achtung! Beachten Sie bei der Montage und
Installation die einsatzspezifischen Sicher-
heitsvorschriften, Normen und Richtlinien!
Beachten Sie auch die Bedienungsanleitung der
Funksteuerung!
Lassen Sie nicht funktionierende Sender vom
Hersteller überprüfen!
Nehmen Sie keine eigenmächtigen Veränderun-
gen am Sender vor!
Beschädigen Sie nicht die Isolierungen der
Kabel!
Achtung! Die Antenne darf in der Länge nicht
verändert werden!
Bestimmungsgemäßer Gebrauch
Verwenden Sie den 4-Kanal-Sender ausschließlich
zum Bedienen von Easywave-Funksteuerungen.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen!
Funktionsweise
Der 4-Kanal-Sender RTS03 ist A/B/C/D-codiert, so
dass 4 verschiedene Funktelegramme (statische
Signale) ausgesendet und damit 4 Funktionen
ausgelöst werden können.
Der Sender wird über angeschlossene Schalter
angesteuert.
Lieferumfang
Sender, 1 Batterie CR2032, Bedienungsanleitung
Den Sender benutzen
Batterie einsetzen/wechseln
•
Klappen Sie den Gehäusedeckel auf (1).
Entnehmen Sie ggf. die alte Batterie (2).
•
Setzen Sie die neue Batterie ein (2). Verwen-
den Sie ausschließlich Batterien des Typs
CR2032.
Achten Sie auf die richtige Polung!
•
Schließen Sie den Gehäusedeckel wieder (3).
Achtung! Bewahren Sie die Batterien außerhalb
der Reichweite von Kindern auf!
Sender anschließen
•
Schließen Sie die Schalter an den Sender an:
Sendezeit 10 Sekunden (Sendercode D):
Verbinden Sie das blaue Kabel (GND) über ei-
nen Schalter mit dem rosa Kabel (Funktion). (4)
•
Anschluss Schalter:
Verbinden Sie das blaue Kabel (GND) über die
Schalter wie folgt (5):
- Schalter 1: graues Kabel (Eingang 1)
D
Sendercode A: Schalter schließen
10s
Sendercode C: Schalter öffnen
- Schalter 2: grünes Kabel (Eingang 3)
Sendercode B: Schalter schließen
Sendercode D: Schalter öffnen
•
Montagehinweis: Montieren Sie den Sender
an einem geeigneten Ort. Vermeiden Sie die
Montage an folgenden Orten, da sonst die
A
Reichweite des Senders beeinträchtigt werden
C
kann:
B
•
in einem Verteilerkasten oder einem Ge-
D
häuse aus Metall
•
in der unmittelbaren Nähe von großen Me-
tallobjekten
•
auf dem Boden (oder in dessen Nähe).
Lesen Sie hierzu die Bedienungsanleitungen der
Funksteuerungen.
GB
Operating instructions
Safety advice
Before connecting the transmitter,
carefully read through the operating
instructions!
Caution! Mount and connect the transmitter
in accordance with the safety regulations,
standards and guidelines specific for the
purpose of use!
Note also the operating instructions of the radio
control!
Have faulty transmitters checked by the manu-
facturer!
Do not make any unauthorized alterations or
modifications to the transmitter!
Do not damage the insulation of the wires!
Caution! The length of the aerial may not be
altered!
Intended use
The 4-channel transmitter may only be used to
operate Easywave radio controls.
The manufacturer shall not be liable for any
damage caused by improper or non-intended use.
Function
The RTS03 transmitter is A/B/C/D-coded, so that 4
different radio telegrams (static signals) can be
transmitted and therefore 4 different functions can
be controlled.
The transmitter can be operated by switches
connected to the transmitter.
Supply content
Transmitter, 1 battery CR2032, oprtg. instructions
Using the transmitter
Inserting/replacing the battery
•
Open the lid of the casing (1). Remove the old
battery, if any (2).
•
Insert the new battery (2). Use only batteries of
type CR2032.
Make sure the polarity is correct!
•
Close the lid of the casing again (3).
Caution! Keep batteries out of reach of children!
Connecting the transmitter
•
Connect the switches to the transmitter:
Transmitting time 10 s (Transmitter code D):
Connect the blue wire (GND) via switches to
the pink wire (select). (4)
Connecting switcehs:
Connect the blue wire (GND) via the switches
to the following (5):
- Switch 1: grey wire (input 1)
Transmitter code A: closing the switch
Transmitter code C: opening the switch
- Switch 2: green wire (input 3)
Transmitter code B: closing the switch
Transmitter code D: opening the switch
•
Mounting advice: Attach the transmitter at a
suitable location. Avoid attaching at the follow-
ing locations, as this will affect the range of the
transmitter:
•
in a distribution box or housing made from
metal
•
in the immediate vicinity of large metal ob-
jects
•
on the ground (or near it).
