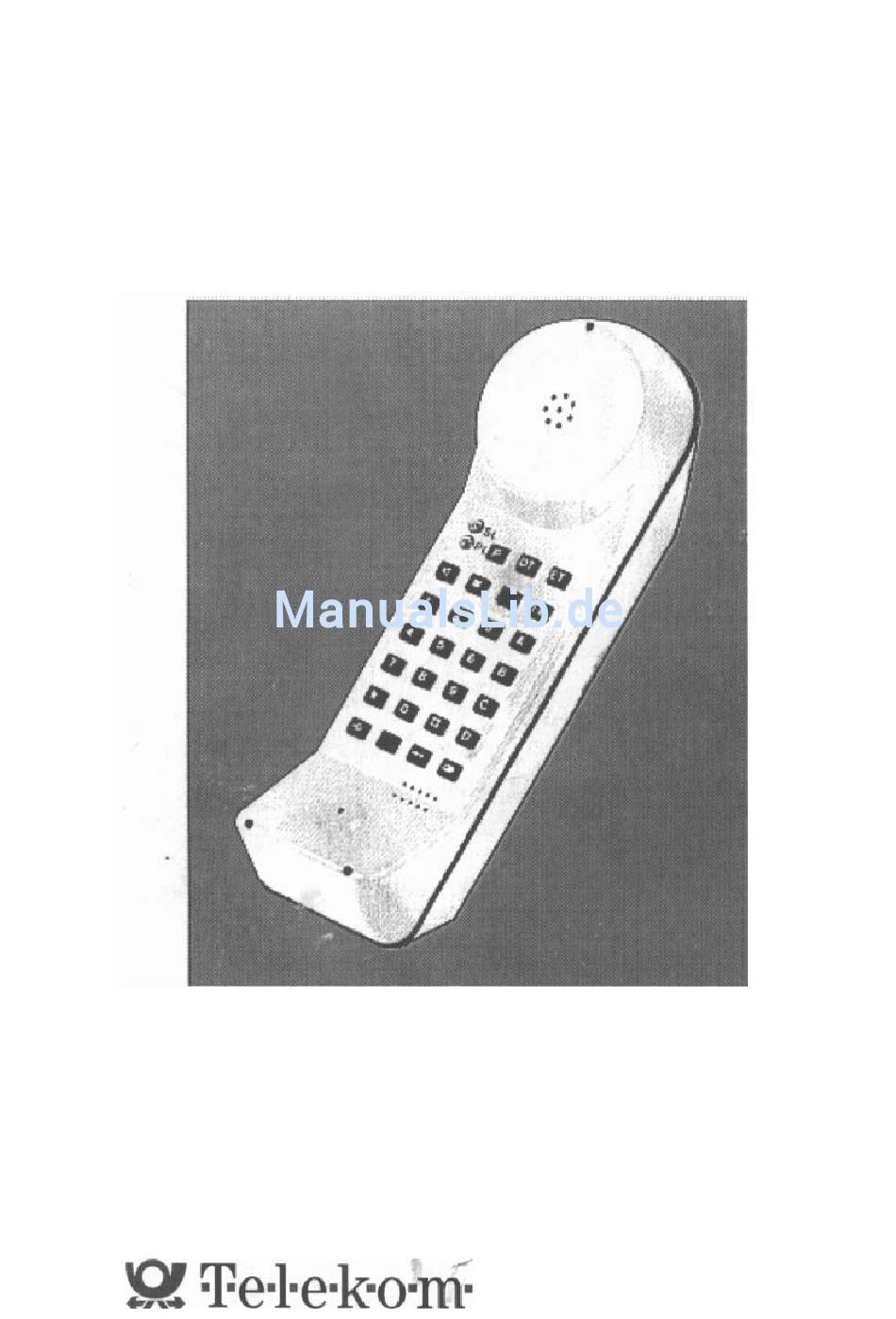

- Seite 1 Prüfhandapparat 90 Beschreibung Bedienungsanleitung...
-
Seite 2: Bedienungselemente Des Prüfhandapparates 90

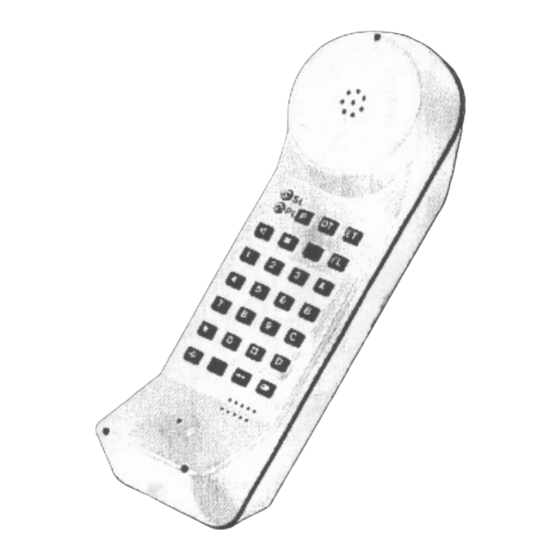

Bedienungselemente des Prüfhandapparates 90 Prüfschalter Datentaste Leuchtdiode zur Schleifen- Erdtaste erkennung Leuchtdiode zur Polaritätsanzeige Stummtaste Lauthörtaste Wähltastatur Wahlwiederho- Programmiertaste lungstaste Kurzwahltaste PrHAp 90... - Seite 3 Haltebügel in Unterschale rastend PrHAp 90...
-
Seite 4: Inhaltsverzeichnis
Merkfunktion ..Programmierung von Leistungsmerkmalen ..Feste Einstellung des PrHAp 90 ..Programmierung der Amtskennziffern Polungsüberprüfung/Leitungc-Check (ISDN/Datenleitung) .. -
Seite 5: Kurzbeschreibung
Prüfschalter Für eine max. Lauthör- Prüfung der Polung von a- Lautstärke sollte der und b-Ader. Der Prüfschal- PrHAp 90 auf der Rücksei- ter ist rastend. te liegen. Damit wird auch Anzeige über LED "PL" eine größere Pfeifsicher- grün = richtige Polung heit bei nicht abgeschlos- Anzeige über LED "PL"... -
Seite 6: Beschreibung
Wahlwiederholung IWV und MFV Pause nach AKZ (HKZ) von 3 s Achtung! auf 6 s über Prozedur umschalt- Vor dem Anschalten des PrHAp 90 ist sicherzustellen, daß nicht an das Merkfunktion 220 V-Netz oder andere niederohmi- (während eines Gesprächs kann ge Spannungsquellen >66 V ange-... - Seite 7 4 polige Anschlußschnur tung möglich. La/L b/W/E Integrierte TAE6N-Anschluß- buchse im PrHAp 90. TAE6F-Adapter an der Anschluß- schnur zum direkten Anschluß an TAE-Anschlußdosen. Blockschaltbild der Eingangsbeschaltung des PrHAp 90 Prüfschalter Erdtaste Datentaste Fernhörer = Funktionsschalter in = Lautsprecher Stellung "Anrufzustand"...
-
Seite 8: Anruf
Anruf Dreiklangtonruf LED "SL" leuchtet Funktionsschalter in Stellung IWV oder Gespräch Gespräch beenden: Funktionsschalter in Stellung "0" Wahl über Wähltastatur Die Wahl kann je nach Stellung des Funktionsschalters in IWV oder MFV erfol- gen. Im MFV-Modus sind auch die Tasten sowie A-D zu nutzen. -
Seite 9: Wahlwiederholung
Rufnummer kann 20 Ziffern betragen. Funktionsschalter in Stellung IWV oder Schalter rastet ein, Wählton im Hörer, LED "SL" leuchtet. Kurzwahltaste betätigen. Ziffer für Kurzwahlnummer eingeben Rufnummer wird (1 -0) ausgesendet. Bei IWV: LED "SL" flackert im Takt der Wahlimpulse. PrHAp 90... -
Seite 10: Nachwahl
Nachwahl Nach Eingabe der Kurzwahlnummer kann sofort die Nachwahl erfolgen. Hinweis: Die nachgewählte Rufnummer wird mit in den Wahlwiederholspeicher Übernom- men. Programmierung der Kurzwahl-Rufnummern Funktionsschalter in Stellung IWV oder Schalter rastet ein, Wählton im Hörer, LED "SL" leuchtet. Programmiertaste betätigen Kurzwahltaste betätigen Neueingabe oder überschreiben mit neuer Rufnummer... -
Seite 11: Umschaltung Iwvimfv Temporär
Funktionsschalter in Stellung "0" oder Kurzwahltaste betätigen, weiteres Ziel eingeben. temporär Umschaltung IWV/MFV Die Umschaltung kann nur von IWV auf MFV erfolgen. Nach Abschalten des PrHAp ist beim erneuten Einschalten wieder der IWV-Modus aktiv. Die umge- schaltete MFV-Wahl wird nicht in der Wahlwiederholung gespeichert. Schalter rastet ein, Funktionsschalter in Stellung IWV Wählton im Hörer,... -
Seite 12: Lauthören
Lauthören Lauthören Iäßt sich nicht aus dem Ruhezustand (Funktionsschalter in Stellung "0") einschalten. Gesprächszustand LED "SL" leuchtet. Lauthörtaste betätigen Lauthören einge- schaltet. Lauthörtaste betätigen Lauthören ausge- schaltet, Ge- sprächszustand besteht weiter. Gesprächszustand Stummschaltung Die Stummschaltung schaltet im Gesprächszustand zur Raumrückfrage das Mi- krofon ab. -
Seite 13: Merkfunktion
Wird die Taste gedrückt, ist die Stummschaltung erst nach ca. 5 s aufgeho- ben (Spannungsversorgung des PrHAp 90 bricht zusammen). Funktionsschalter in Stellung Stummschaltung ist aufgehoben (nach ca. Merkfunktion Während eines Gesprächs kann man eine Rufnummer in den Kurzwahlspeicher programmieren. -
Seite 14: Programmierung Von Leistungsmerkmalen
Programmierung von Leistungsmerkmalen Funktionsschalter in Stellung IWV oder LED "SL" leuchtet. Programmiertaste betätigen Ziffer 1 eingeben Bei falschen Be- Berechtigungs-Code "1 590" eingeben rechtigungs-Code wird die Prozedur abgebrochen. Wahlwiederholungstaste betätigen Leistungsmerkmal-Code eingeben (LM-Code siehe Tabelle Seite Programmiertaste betätigen Leistungsmerkmal ist gespeichert. Funktionsschalter in Stellung "0"... - Seite 15 Feste Geräteeinstellung Der PrHAp kann über eine Einstellung fest für MFV- oder IWV-Wahl program- miert werden. Auch beim Abschalten der Speisung bleibt die Einstellung erhal- ten; eine Veränderung ist nur durch erneutes Programmieren möglich. LED "SL" leuchtet. Funktionsschalter in Stellung IWV oder M FV Programmiertaste betätigen Ziffer "I "...
- Seite 16 Auslieferzu- LM-Code Funktion stand 3 s Pause bei programmierter AKZ und/oder HKZ 1 6 s Pause bei programmierter AKZ und /oder HKZ 1 M FV MFV-Flash Löschen aller Speicher und Rücksetzen in Auslieferzustand Löschen aller Zielspeicher Löschen aller AKZ- und HKZ-Speicher Löschen aller Speicher ohne Rücksetzen in Auslieferzustand Hinweis: Durch diese Programmierung ist der PrHAp fest eingestellt, unab- hängig vom MFV-0-IWV-Umschalter!
-
Seite 17: Programmierung Der Amtskennziffern
Nach Aussenden einer Amtskennziffer, z.B. "O", wird immer vor Aussendung der weiteren Ziffern eine gem. AKZ/HKZ1 programmierte Pause eingefügt. Funktionsschalter in Stellung IWV oder LED "SL" leuchtet. Programmiertaste betätigen Ziffer 0 eingeben Wahlwiederholungstaste betätigen Amtskennziffer (auch mehrstellig) einge- Amtskennziffer ist Programmiertaste betätigen gespeichert. Funktionsschalter in Stellung "0" PrHAp 90... - Seite 18 Funktionsschalter in Stellung "0" Mithör- Um Störungen in funktion einem ISDN/Da- tennetz zu vermei- den, muß der Funktionsschalter stehen. "0" Datentaste betätigen Rufkondensator wird entladen. PrHAp an die zu prüfende Leitung an- Der PrHAp ist schließen (alb). hochohmig Mit dem Hörer auf Datengeräusche prü- >3 kOhm an die fen.
-
Seite 19: Direktanschaltung An 60 V
PrHAp 90 bei direkter Anschaltung an 66 V- ohne Vorwiderstand. Die automat- ische Strombegrenzung wird nach kurzer Zeit aktiv und begrenzt den Strom durch den PrHAp 90 auf einen für ihn ungefährlichen Wert. Der Zeitraum zwi- schen Anschaltung und Einsetzen der Strombegrenzung wird akustisch durch ei- nen Pfeif-/Zwitscher-Ton im Hörer signalisiert. -
Seite 20: Prüfen Von Leitungen
Prüfen von Leitungen Leitungen können unter Verwendung von einem Prüfsummer überprüft werden. Der Prüfsummer auf "Durchgang" muß über eine Spannungsversorgung >3 verfügen. Prüfsummer PrHAp 90 in >3v Stellung "0" Prüfablauf: Funktionsschalter in Stellung "0" Prüfsummer an zu prüfende Leitung an- schließen... -
Seite 21: Wechseln Der Anschlußschnur
Wechseln der Anschlußschnur Die Anschlußschnur ist über einen Stecker mit dem PrHAp 90 verbunden. Zum Wechseln der Schnur sind die zwei Rastnasen (siehe Bild) nach unten zu drük- ken und die Schnur nach hinten abzuziehen. TAE6N- Rastnasen Buchse Anschluß- schnur... -
Seite 22: Verwenden Des Tae-Adapters
Verwenden des TAE-Adapters Der TAE-Adapter ermöglicht den direkten Anschluß des PrHAp 90 an eine TAE6F-Dose. Dazu werden die vier Büschelstecker (weiß, braun, gelb und grün) in die entsprechende farbige Buchse des TAE-Adapters gesteckt. Der braune Stecker wird in die schwarze Buchse gesteckt. Der Adapter besteht aus zwei Schalenhälften. - Seite 23 W- / E-Adern ....... . . Gewicht ca. 350 g PrHAp 90...
- Seite 24 Anschlüssen Mt V e r w e n d u n g s z w e c k einfachen Anlagen PrHAp...
