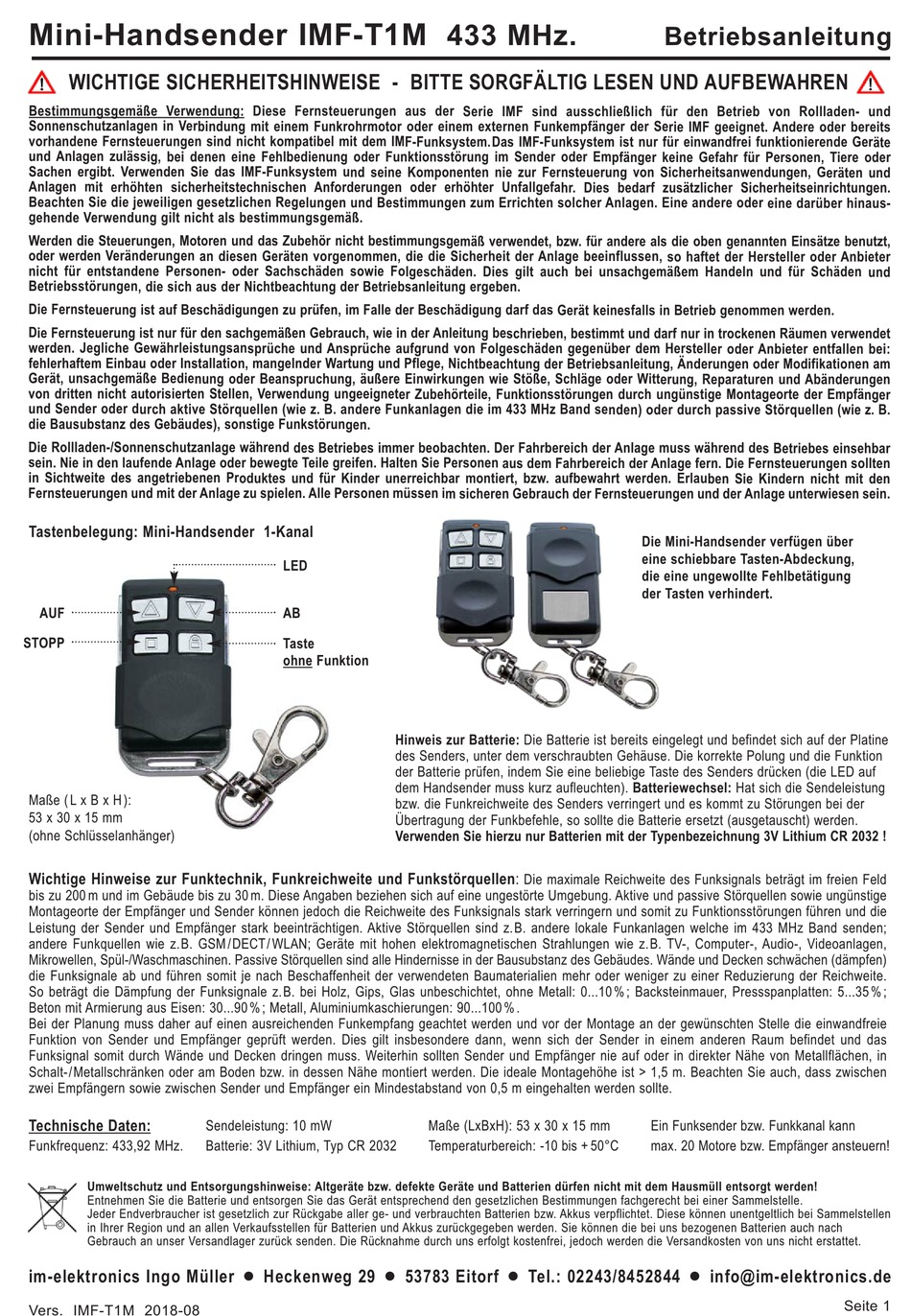

im-elektronics Ingo Müller IMF-T1M Betriebsanleitung

Mini-Handsender IMF-T1M
WICHTIGE SICHERHEITSHINWEISE - BITTE SORGFÄLTIG LESEN UND AUFBEWAHREN
Tastenbelegung: Mini-Handsender 1-Kanal
AUF
STOPP
Maße ( L x B x H ):
53 x 30 x 15 mm
(ohne Schlüsselanhänger)
Wichtige Hinweise zur Funktechnik, Funkreichweite und Funkstörquellen:
bis zu 200 m und im Gebäude bis zu 30 m. Diese Angaben beziehen sich auf eine ungestörte Umgebung. Aktive und passive Störquellen sowie ungünstige
Montageorte der Empfänger und Sender können jedoch die Reichweite des Funksignals stark verringern und somit zu Funktionsstörungen führen und die
Leistung der Sender und Empfänger stark beeinträchtigen. Aktive Störquellen sind z.B. andere lokale Funkanlagen welche im 433 MHz Band senden;
andere Funkquellen wie z.B. GSM /DECT/ WLAN; Geräte mit hohen elektromagnetischen Strahlungen wie z.B. TV-, Computer-, Audio-, Videoanlagen,
Mikrowellen, Spül-/Waschmaschinen. Passive Störquellen sind alle Hindernisse in der Bausubstanz des Gebäudes. Wände und Decken schwächen (dämpfen)
die Funksignale ab und führen somit je nach Beschaffenheit der verwendeten Baumaterialien mehr oder weniger zu einer Reduzierung der Reichweite.
So beträgt die Dämpfung der Funksignale z.B. bei Holz, Gips, Glas unbeschichtet, ohne Metall: 0...10 % ; Backsteinmauer, Pressspanplatten: 5...35 % ;
Beton mit Armierung aus Eisen: 30...90 % ; Metall, Aluminiumkaschierungen: 90...100 % .
Bei der Planung muss daher auf einen ausreichenden Funkempfang geachtet werden und vor der Montage an der gewünschten Stelle die einwandfreie
Funktion von Sender und Empfänger geprüft werden. Dies gilt insbesondere dann, wenn sich der Sender in einem anderen Raum befindet und das
Funksignal somit durch Wände und Decken dringen muss. Weiterhin sollten Sender und Empfänger nie auf oder in direkter Nähe von Metallflächen, in
Schalt-/Metallschränken oder am Boden bzw. in dessen Nähe montiert werden. Die ideale Montagehöhe ist > 1,5 m. Beachten Sie auch, dass zwischen
zwei Empfängern sowie zwischen Sender und Empfänger ein Mindestabstand von 0,5 m eingehalten werden sollte.
Technische Daten:
Funkfrequenz: 433,92 MHz.
Umweltschutz und Entsorgungshinweise: Altgeräte bzw. defekte Geräte und Batterien dürfen nicht mit dem Hausmüll entsorgt werden!
Entnehmen Sie die Batterie und entsorgen Sie das Gerät entsprechend den gesetzlichen Bestimmungen fachgerecht bei einer Sammelstelle.
Jeder Endverbraucher ist gesetzlich zur Rückgabe aller ge- und verbrauchten Batterien bzw. Akkus verpflichtet. Diese können unentgeltlich bei Sammelstellen
in Ihrer Region und an allen Verkaufsstellen für Batterien und Akkus zurückgegeben werden. Sie können die bei uns bezogenen Batterien auch nach
Gebrauch an unser Versandlager zurück senden. Die Rücknahme durch uns erfolgt kostenfrei, jedoch werden die Versandkosten von uns nicht erstattet.
im-elektronics Ingo Müller
Vers. IMF-T1M 2018-08
LED
AB
Taste
ohne Funktion
Sendeleistung: 10 mW
Batterie: 3V Lithium, Typ CR 2032
=
Heckenweg 29
433 MHz.
Hinweis zur Batterie: Die Batterie ist bereits eingelegt und befindet sich auf der Platine
des Senders, unter dem verschraubten Gehäuse. Die korrekte Polung und die Funktion
der Batterie prüfen, indem Sie eine beliebige Taste des Senders drücken (die LED auf
dem Handsender muss kurz aufleuchten). Batteriewechsel: Hat sich die Sendeleistung
bzw. die Funkreichweite des Senders verringert und es kommt zu Störungen bei der
Übertragung der Funkbefehle, so sollte die Batterie ersetzt (ausgetauscht) werden.
Verwenden Sie hierzu nur Batterien mit der Typenbezeichnung 3V Lithium CR 2032 !
Die maximale Reichweite des Funksignals beträgt im freien Feld
Maße (LxBxH): 53 x 30 x 15 mm
Temperaturbereich: -10 bis + 50°C
= =
53783 Eitorf Tel.: 02243/8452844
Betriebsanleitung
Die Mini-Handsender verfügen über
eine schiebbare Tasten-Abdeckung,
die eine ungewollte Fehlbetätigung
der Tasten verhindert.
Ein Funksender bzw. Funkkanal kann
max. 20 Motore bzw. Empfänger ansteuern!
=
info@im-elektronics.de
Seite 1
