- Seite 1 Infrarot Kamera Bedienungsanleitung: IR0002 www.perfectprime.com für Produktregister und Garantie Kundendienst: cs@perfectprime.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1.Übersicht -------------------------------------------------------------------------------------3 2.Überlegungen und sicherheitswartung ---------------------------------------------------4 3.Leistungs index ------------------------------------------------------------------------------5 4.Produktbeschreibung-------------------------------------------------------------------------6 5.Menü beschreibung --------------------------------------------------------------------------7 6.Grundoperationen ----------------------------------------------------------------------------8 7.Zeiteinstellung --------------------------------------------------------------------------------9 8.Messung ---------------------------------------------------------------------------------------9 9.Farbpalette -----------------------------------------------------------------------------------10 10.Temperatur des reflektierenden hintergrunds -----------------------------------------10 11.Kennzeichnung der spot temperatur --------------------------------------- ------------11 12.Bild mischen -------------------------------------------------------------------------------11 13.Bildaufnahme und-prüfung --------------------------------------------------------------12 14.Emissionsvermögen -----------------------------------------------------------------------13 15.Der emissionsgrad von gewöhnlichen materialien -----------------------------------13... -
Seite 3: Übersicht
Das produkt ist mit einer visuellen kamera zur erhöhung der differenzierung grad zur verfügung gestellt. Die wärmebilder und voll bild bilder können in der abnehmbaren speicherkarte gespeichert werden. IR0002 kann bis zu 25,000 bilder auf der micro SD karte speichern. Das bild kann im PC gespeichert werden, um einen bericht zu erzeugen und zu drucken. -
Seite 4: Überlegungen Und Sicherheitswartung
6. Messen sie die körpertemperaturen, 7. Nachtsicht, 8. Gebäudeinspektion und etc. IR0002 ist die ideale wahl für elektriker, wartungspersonal, techniker und sogar den notfall. 2. Überlegungen und sicherheitswartung Bitte lesen sie die anleitung sorgfältig durch, um genaue messergebnisse und sicherheit zu erhalten: 1. - Seite 5 6 Stunde Automatische ausschaltzeit 12 Minuten Authentifizierung CE (EN61326-1:2006) Garantiezeit 2 years Größe 212×95×62mm Gewicht 320g Arbeitstemperatur ± -5℃ to 40℃ Lagertemperatur ± -20℃ to 50℃ Feuchtigkeit 10% RH to 80% RH LWIR:thermische Infrarotstrahlung Wellenlängen Abdeckung der thermischen Infrarotstrahlung von IR0002...
-
Seite 6: Produktbeschreibung

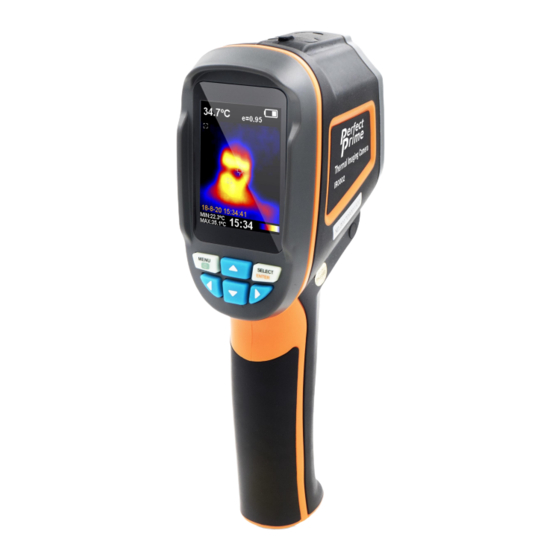

4. Produktbeschreibung Gegenstände Beschreibung Gegenstände Beschreibung TFT HD farbdisplay Infrarot-bildsensor ⑥ ① Leistung -an/ menü-taste Sichtbare licht kamera ② ⑦ Batterieabdeckung LED licht lampe ③ ⑧ Auswahl / eingabetaste Bild erfasst schlüssel ④ ⑨ Kleine sd-karte Montage- öffnung des stativs ⑤... -
Seite 7: Menü Beschreibung
5. Menü beschreibung Zeiteinstellung Bild speichern Hintergrund lichteinstellung Einstellung der ℃ temperatureinheit Hintergrund ℃ temperatureinstellung Kapazität der speicherkarte Einstellung der Farbpalette Emissionsgradeinstellung... -
Seite 8: Grundlegende Operationen
Drücken Sie die Taste "bildaufnahme" für 5 sekunden, um das LED-licht einzuschalten. 6.3. Batterie einlegen 1. Schieben sie die batterieabdeckung zum einlegen neuer batterien in IR0002. 2. Stellen sie sicher, dass die polarität der eingelegten batterien korrekt ist. 3. Schließen sie die batterieabdeckung. -
Seite 9: Zeiteinstellung
7. Zeiteinstellung 1.Unter zeit einstellungsmenü, drücken “ ”/“ ”um die ziffer für die einstellung auszuwählen. 2.Drücken “ ”/“ ”um den zeitwert zu erhöhen oder zu verringern. 3. Drücken sie nach der einstellung " menü", um zu beenden. 8.Messung Mitte Stelle Mitte Stelle heiß... -
Seite 10: Farbpalette
1. Bewegen sie das produkt, bis der heiß stelle oder der kalte stelle mit der mitte des pixels übereinstimmt. 2. Richten sie das produkt auf das objekt, um die optimalen messergebnisse zu erhalten. (objekt temperatur ist höher oder niedriger als die umgebungs temperatur.) 9. -
Seite 11: Kennzeichnung Der Stelle Temperatur
2. Beim ausschalten zeigt es an, dass der benutzer sich auf das gemessene pixel pro zeit konzentrieren kann. 12. Bild mischen IR0002 kann sichtbare bild von infrarot-bild mit der temperatur verteilung der zielfläche deutlich auf dem bildschirm angezeigt, was zu einem leichteren verständnis der infrarot-bild. -
Seite 12: Bildaufnahme Und-Prüfung
13. Bildaufnahme und-prüfung 13.1. Bildaufnahme 1. Drücken Sie die Taste "Bildaufnahme" und das etikett "Fotos speichern Ja Nein" wird auf dem bildschirm angezeigt. 2. Drücken Sie "MENÜ", um das bild zu speichern; Drücken Sie "WÄHLEN", um das aufgenommene Bild zu löschen. -Wenn "NEIN SD"... -
Seite 13: Der Emissionsgrad Wert Allgemeiner Materialien
holz, wasser, haut und textilgewebe) können die wärmeenergie effektiv reflektieren, so ist es leicht, relativ korrekten messwert zu erhalten. Die korrekte einstellung des emissionsgrad wertes verschiedener objekte und materialien ist sehr wichtig, um die genaueste temperatur messung durchzuführen. Der oberflächen emissionsgrad erzeugt einen riesigen einfluss auf die vom produkt gemessene oberflächen temperatur.
