Inhaltszusammenfassung für Delta Plus

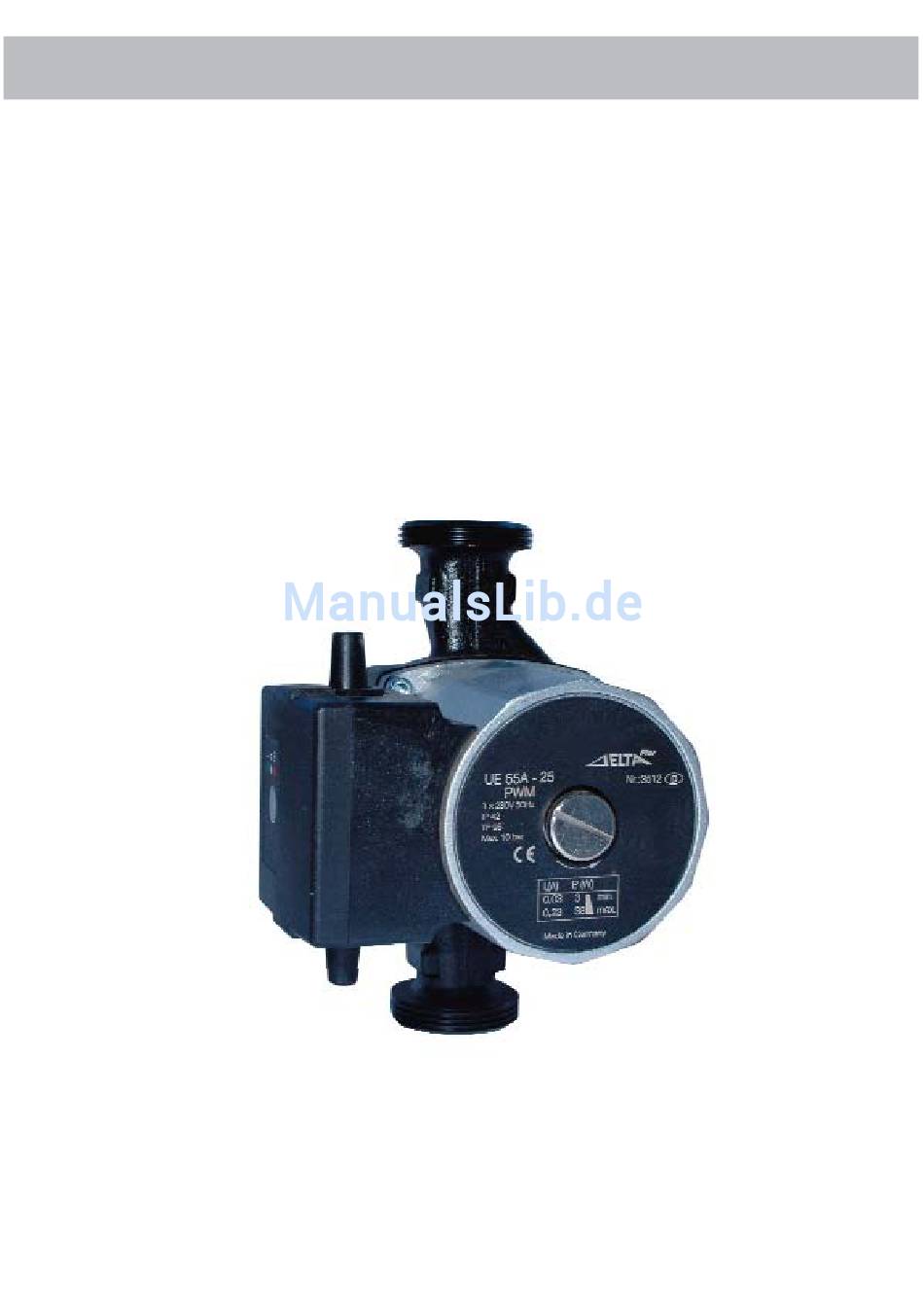

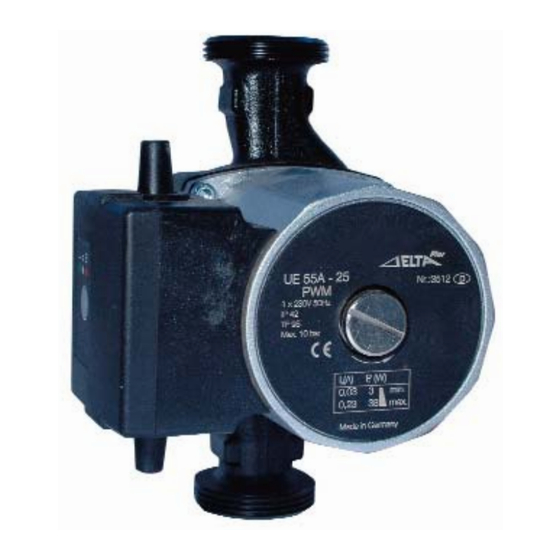

- Seite 1 Original Einbau- und Betriebsanleitung UE 35A-XX PWM UE 55A-XX PWM...
- Seite 2 Gegenstand der Erklärung: Heizungs-Umwälzpumpe Typ: Delta Plus, Delta Plus PWM Ausführung: UE35A-xx, UE55A-xx, UE65A-xx, UE70A-xx, UE75A-xx, UE80A-xx, UE35A-xx PWM, UE55A-xx PWM, UE65A-xx PWM, UE70A-xx PWM, UE75A-xx PWM, UE80A-xx PWM Wir erklären in alleiniger Verantwortung, dass die oben genannten Produkte, auf die sich diese EG-Konformitätserklärung bezieht, mit den folgenden Normen und Richtlinien übereinstimmen:...
- Seite 3 Durch die One Touch Bedienung können nacheinan- der vier verschiedene Betriebsarten ausgewählt wer- den. Die gewählte Einstellung wird durch das farbige Licht in der Taste angezeigt und wird im Abschnitt Betriebsarten näher erleutert. Nach Trennung vom Netz bleibt die zuletzt eingestellte Betriebsart gespeichert .
- Seite 4 PWM Eingang braun blau (Beschreibung: Seite 7) 230V AC / 50Hz...
- Seite 5 Durch fortlaufendes Drücken der Taste wechselt man zwischen den Betriebsarten. LED leuchtet rot = Mode 1 - zwischen 0 und 20% PWM Signal dreht die Pumpe mit Minimaldrehzahl. - von 20 -100% PWM Signal steigt die Drehzahl bis zum Maximalwert an. LED blinkt rot = Mode 2 - zwischen 0 und 20% PWM Signal dreht die Pumpe mit Minimaldrehzahl.
- Seite 6 Durch längeres drücken der Taste ( > 5 sec ) wird ein Entlüftungsprogramm gestartet, welches ca. 4,5 Minuten dauert. Die Anzeige LED leuchtet hierbei grün und das Programm durchläuft Stufen mit unterschiedlichen Drehzahlen und unterschiedlicher Dauer. Der Ablauf kann durch erneutes langes drücken der Taste vorzeitig beendet werden.
- Seite 7 Anschluss der PWM Leitung: blau = PWM Masse braun = PWM (+) PWM: 20% bis 100%, ~ 100Hz - 4kHz...
- Seite 8 UE 35A PWM PWM 20 - 100 % PWM 0-20 % oder aus UE 55A PWM PWM 20 - 100 % PWM 0-20 % oder aus...
- Seite 9 UE 35A-XX PWM Maximale Förderhöhe 4,0 m Maximaler Durchfluss 2600 l/h Leistungsaufnahme P1 (W) 3 - 23 Drehzahl (UPM) 950 - 2600 Versorgungsspannung 1x230 V 50Hz Motorschutz kein externer Motorschutz erforderlich Schutzart IP 42 Wärmeklasse Umgebungstemperatur 0°C bis +40°C Medientemperatur +5°C bis +110°C Temperaturklasse TF 110...
- Seite 10 UE 55A-XX PWM Maximale Förderhöhe 6,0 m Maximaler Durchfluss 3200 l/h Leistungsaufnahme P1 (W) 3 - 38 Drehzahl (UPM) 950 - 3500 Versorgungsspannung 1x230 V 50Hz Motorschutz kein externer Motorschutz erforderlich Schutzart IP 42 Wärmeklasse Umgebungstemperatur 0°C bis +40°C Medientemperatur +5°C bis +110°C Temperaturklasse TF 110...
