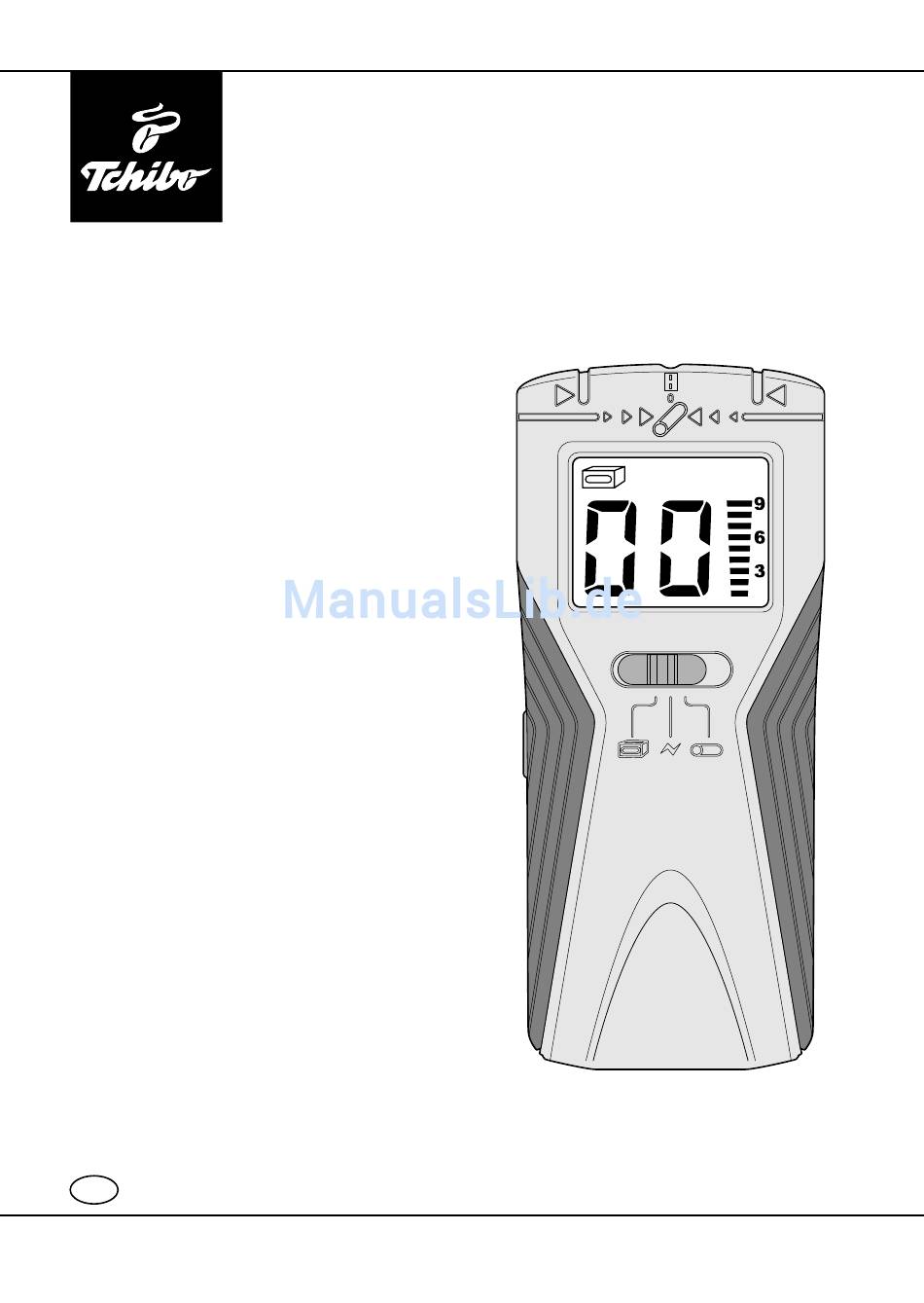

- Seite 1 Multifunktions- detektor Bedienungsanleitung Tchibo GmbH D-22290 Hamburg · 84108HB11XVI · 2015-10...
-
Seite 2: Ihr Tchibo Team
Unterkonstruktionen in Trockenbauwänden lokalisieren. Der Multifunktionsdetektor muss dazu lediglich in die Nähe der Stromleitung bzw. der Metall- oder Holzteile geführt werden. Das Display gibt Informationen darüber, wie nah Sie sich an dem zu lokalisierenden Objekt befinden. Ihr Tchibo Team www.tchibo.de/anleitungen... -
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Auf einen Blick (Lieferumfang) Funktionsweise Batterie einlegen / austauschen Lokalisieren von Stromleitungen 12 Lokalisieren von Holz-Unterkonstruktionen 14 Lokalisieren von Metallobjekten 17 Sensor-Empfindlichkeit reduzieren 19 Sensor-Empfindlichkeit erhöhen 20 Störung / Abhilfe 20 Reinigen 21 Technische Daten 22 Entsorgen... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Der Artikel ist mit Sicherheitsvorrichtungen ausgestattet. Lesen Sie trotzdem aufmerksam die Sicherheitshinweise und benutzen Sie den Artikel nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Bewahren Sie diese Anleitung zum späteren Nachlesen auf. Bei Weitergabe des Artikels ist auch diese Anleitung mitzugeben. - Seite 5 • Benutzen Sie das Gerät nicht, wenn es defekt ist. • Der Benutzer übernimmt das alleinige Risiko bei der Verwen- dung dieses Gerätes. Wir übernehmen keine Verantwortung und keine Haftung für Schäden, die aufgrund des Gebrauchs dieses Gerätes entstehen können. •...
-
Seite 6: Auf Einen Blick (Lieferumfang)
Auf einen Blick Batteriesymbol Balkenanzeige (zeigt die Stellen hinter dem Komma zwischen zwei angezeigten Werten) Sensorbereich zum Loka Sensorbereich zum Lokalisieren von Stromleitungen Batteriefach... - Seite 7 (Lieferumfang) Sensorbereich zum Lokalisieren von Holz-Unterkonstruktionen Sensormitte Holz-Unterkonstruktionen Sensormitte Metallobjekte alisieren von Metallobjekten Display Start-Knopf Sensor wählen zum Kalibrieren und um Messvorgang zu starten Lokalisieren von Holz- Unterkonstruktionen Lokalisieren von Stromleitungen Lokalisieren von Metall (z.B. Eisen, Kupfer und Aluminium)
-
Seite 8: Funktionsweise
Funktionsweise Wenn der Multifunktionsdetektor ein Objekt ortet, steigt der angezeigte Wert von an aufwärts bis max. 99. Wenn der Wert nicht mehr angezeigt werden kann, wird –– angezeigt. Je näher Sie dem Objekt bzw. der Stromleitung kommen, desto höher ist der angezeigte Wert. Je weiter Sie sich davon wieder entfernen, desto niedriger ist er. -
Seite 9: Lokalisieren Von Stromleitungen
Lokalisieren von Stromleitungen • Bevor Sie mit dem Gerät eine Stromleitung lokali- sieren, testen Sie, ob es korrekt funktioniert. Halten Sie das Gerät an eine Stromleitung, die Sie kennen, und schauen, ob das Gerät reagiert. • Fragen Sie in Zweifelsfällen immer einen qualifizierten Baufachmann. - Seite 10 Um das Gerät auf Funktio- nalität zu testen, halten beep..beep...beep... Sie das Gerät wie abge- bildet in die Nähe von oder über eine Steckdose. Je näher Sie der Strom- leitung kommen, desto mehr steigt der ange- zeigte Wert im Display: 1, 2, 3 usw.
- Seite 11 Stromleitung Je näher Sie einer Stromleitung in der Wand kommen, desto mehr steigt der angezeigte Wert im Display: 1, 2, 3 usw. Bewegen Sie das Gerät nicht mehr weiter, wenn der angezeigte Wert wieder niedriger wird. Bewegen Sie das Gerät zurück in die Position, bis wieder der höchste Wert angezeigt wird.
-
Seite 12: Lokalisieren Von Holz-Unterkonstruktionen
Lokalisieren von Holz-Unterkonstruktionen • Das Gerät funktioniert ggf. nicht korrekt bei stark verputzten Wänden oder Decken, ..die mit Metallfolien o.Ä. isoliert sind, ... in denen Metall- oder Kunststofffasern eingearbeitet sind. • Um sicher zu gehen, messen Sie immer 2x mit dem Gerät, bevor Sie mit der Arbeit an der Wand bzw. - Seite 13 Bewegen Sie das Gerät langsam in gerader Linie in eine Richtung, z.B. von links nach rechts, ohne das Gerät anzuheben. Holz Je näher Sie einer Holzkonstruktion in der Wand kommen, desto mehr steigt der angezeigte Wert im Display: 1, 2, 3 usw.
-
Seite 14: Lokalisieren Von Metallobjekten
Markieren Sie mit einem Markierung: lokalisierter Bereich Bleistift o.Ä. den lokali- sierten Bereich. Lassen Sie den Start- Knopf wieder los um das Gerät auszuschalten. Lokalisieren von Metallobjekten • Das Gerät funktioniert nicht korrekt bei Wänden, die mit Metallfolien o.Ä. isoliert sind. •... - Seite 15 Schieben Sie den Wahlschalter in die rechte Position Um das Gerät zu kalibrieren, drücken Sie es leicht an die Wand, an der Sie die Messung vornehmen möchten. Halten Sie den Start-Knopf gedrückt. Warten Sie, bis im Display angezeigt wird. Das Gerät ist nun kalibriert und zur Messung bereit.
- Seite 16 Metall Je näher Sie einem Metallgegenstand in der Wand kom- men, desto mehr steigt der angezeigte Wert im Display: 1, 2, 3 usw. Bewegen Sie das Gerät nicht mehr weiter, wenn ein schneller Piepton ertönt und der angezeigte Wert wieder niedriger wird. Bewegen Sie das Gerät zurück in die Position, bis wieder der höchste Wert...
-
Seite 17: Sensor-Empfindlichkeit Reduzieren
Sensor-Empfindlichkeit reduzieren Diese Funktion ist nützlich bei Objekten, die sich z.B. sehr dicht unter einer Wand befinden. Die Stromleitung bzw. das Metall- objekt kann nicht exakt lokalisiert werden, da das Gerät zu schnell und zu stark reagiert. Um dem Abhilfe zu schaffen, können Sie die Empfindlichkeit des Sensors reduzieren. - Seite 18 Bewegen Sie das Gerät bi...bi...bi... nicht mehr weiter, wenn ein schneller Piepton ertönt, im Display –– ange- zeigt wird und die Balken- anzeige blinkt. Lassen Sie den Start- beep Knopf los, um das Gerät auszuschalten, und halten Sie den Start-Knopf anschließend erneut gedrückt, um das Gerät wieder einzuschalten.
-
Seite 19: Sensor-Empfindlichkeit Erhöhen
Sensor-Empfindlichkeit erhöhen Diese Funktion ist nützlich bei Objekten, die schlechter zu loka- sieren sind, weil sie sich z.B. tiefer in der Wand befinden. Schieben Sie den Wahlschalter in die entsprechende Position oder Um das Gerät zu kalibrieren, drücken Sie es leicht an die Wand, an der Sie die Messung vornehmen möchten. -
Seite 20: Störung / Abhilfe
im Display –– angezeigt wird und die Balkenanzeige blinkt. Lassen Sie den Start-Knopf los, um das Gerät auszu- schalten, und halten Sie den Start-Knopf anschließend erneut gedrückt, um das Gerät wieder einzuschalten. Warten Sie, bis im Display angezeigt wird. Das Gerät ist nun kalibriert und der Sensor kann nun auch Objekte loka- lisieren, die sich etwas tiefer in der Wand befinden. -
Seite 21: Technische Daten
Metall in Wänden: max. 50 mm Energieversorgung: 9-V-Alkaline-Blockbatterie (6LR61) Umgebungstemperatur: +10 bis +40 °C Made exclusively for: Tchibo GmbH, Überseering 18, 22297 Hamburg, Germany, www.tchibo.de Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor. -
Seite 22: Entsorgen
Entsorgen Der Artikel, seine Verpackung und die mitgelieferte Batterie wurden aus wertvollen Materialien hergestellt, die wiederver- wertet werden können. Dies verringert den Abfall und schont die Umwelt. Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und Leicht ver packungen. - Seite 24 325 550 Artikelnummer: Deutschland Österreich Schweiz...
