inhaltsverzeichnis InHaLTsvErzEIcHnIs Wichtige Hinweise zu Beginn ............6 Sicherheitshinweise & Gewährleistung ..........6 Wichtige Hinweise zur Entsorgung ............. 6 Ihre neue Lüftersteuerung ............7 Lieferumfang ....................7 Produktdetails ................8 Vorderseite ....................8 Rückseite ....................... 9 Einbau ..................10 Vor dem Einbau ..................10 Anschluss der Lüfterkabel .............. - Seite 5 soMMaire soMMaIrE consignes préalables ..............20 Consignes de sécurité ................20 Conseil important concernant le recyclage ........20 votre nouveau rhéobus ............. 21 Contenu ......................21 Description du produit .............. 22 Avant ......................22 Arrière ......................23 Montage ..................24 Avant le montage ..................24 Branchement câble ventilateur ............25 Branchement capteur de température ..........25 Branchement des câbles restants ............26 Mise en route ................
-
Seite 6: Wichtige Hinweise Zu Beginn
Wichtige hinWeise zu Beginn WIcHTIgE HInWEIsE zu BEgInn sicherheitshinweise & gewährleistung • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. • Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch. -
Seite 7: Ihre Neue Lüftersteuerung
ihre neue lüFtersteuerung IHrE nEuE LüfTErsTEuErung sehr geehrte Kunden, wir danken Ihnen für den Kauf dieser Lüftersteuerung. Steuern Sie bis zu drei Lüfter und vermeiden Sie sowohl zu hohe Temperaturen als auch unnötigen Lärm! Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die darin enthaltenen Hinweise und Tipps, damit Sie Ihre neue Lüftersteuerung problemlos einbauen und optimal nutzen können. -
Seite 8: Produktdetails

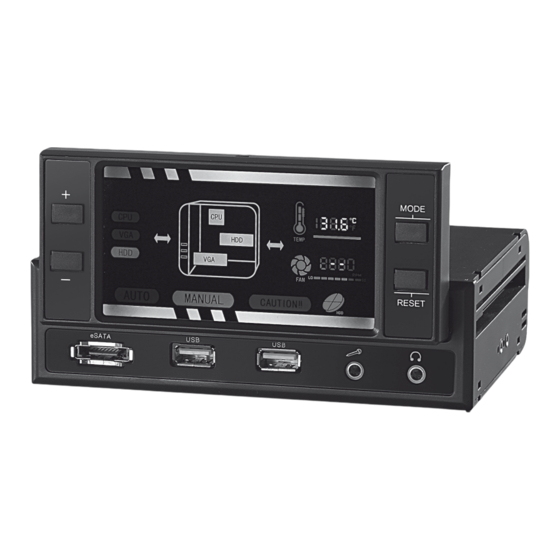

ProDuktDetails ProDuKTDETaILs vorderseite eSATA-Anschluss USB-Port Display-Slot USB-Port Audio-Eingang Audio-Ausgang... -
Seite 9: Rückseite
ProDuktDetails rückseite Anschluss für den Temperatursensor der Grafikkarte (VGA) Anschluss für den Temperatursensor der Festplatte (HDD) Anschluss für den Temperatursensor des Prozessors (CPU) Anschluss für das Lüfterkabel der Grafikkarte (VGA) Anschluss für das Lüfterkabel der Festplatte (HDD) Anschluss für das Lüfterkabel des Prozessors (CPU) Stromkabel Signalkabel der Festplatte (HDD) Anschluss für das Audio-Kabel... -
Seite 10: Einbau
einBau EInBau vor dem Einbau Schalten Sie Ihren Computer aus und trennen Sie ihn von der Stromversorgung. Nehmen Sie die seitlichen Abdeckungen ab. HINWEIS: Erden Sie sich, bevor Sie Komponenten im Inneren des Computers berühren. Tragen Sie beispielsweise ein Erdungsarmband, fassen Sie an einen geerdeten Gegenstand (Heizung) oder tragen Sie antistatische Handschuhe. -
Seite 11: Anschluss Der Lüfterkabel
einBau anschluss der Lüfterkabel Lösen Sie das Stromkabel des Lüfters von Ihrem Mainboard. Verbinden Sie es dann wie in der nachfolgenden Zeichnung mit dem Lüfterkabel des Multipanels und verbinden Sie dieses dann wieder mit dem Mainboard. HINWEIS: Merken Sie sich die Position der Lüfterkabel, bevor Sie die Verbindung trennen. -
Seite 12: Anschluss Der Restlichen Kabel
einBau anschluss der restlichen Kabel Verbinden Sie das interne Stromkabel mit einem vieradrigen Stromkabel (4-Pin Molex vom Netzteil Ihres Computers. Verbinden Sie dann das Steuerkabel, das interne USB-Kabel und das eSATA-Kabel mit den Anschlüssen auf Ihrem Mainboard. HINWEIS: Lesen Sie im Zweifelsfall die entsprechenden Stellen in der Bedienungsanleitung Ihres Mainboards. -
Seite 13: Inbetriebnahme
inBetrieBnahMe InBETrIEBnaHME Verbinden Sie Ihren Computer mit der Stromversorgung und schalten Sie ihn ein. Drücken Sie dann auf den Display-Slot. Das Display fährt etwas heraus. Klappen Sie es nach oben und lassen Sie es in dieser Position einrasten. Das Display in der übersicht Lüfterauswahl Temperaturanzeige Umdrehungsanzeige... -
Seite 14: Verwendung
inBetrieBnahMe verwendung • Wechseln zwischen automatischer und manueller Lüftersteuerung Halten Sie die Taste RESET für ungefähr zwei Sekunden gedrückt. Die Umdrehungsanzeige blinkt auf. Drücken Sie die Taste MODE sechsmal, um zwischen automatischer Lüftersteuerung (AUTO) und manueller Lüftersteuerung (MANUAL) zu wechseln. Halten Sie dann die Taste RESET erneut für ungefähr zwei Sekunden gedrückt, um wieder in den normalen Modus zu wechseln. - Seite 15 inBetrieBnahMe • Verwendung bei automatischer Lüftersteuerung Drücken Sie die Taste MODE, um zwischen den drei Lüftern umzuschalten. Die Geschwindigkeit der Lüfter wird nun automatisch an die Temperatur angepasst.
-
Seite 16: Technische Daten
technische Daten TEcHnIscHE DaTEn Spannung: 12 V Display-Anzeige: 0000 - 9990 Umdrehungen pro Minute Anpassung: 6 V - 12 V (in Schritten von 1 V) Temperatur-Anpassung: 5° C Temperaturanzeige: 0 – 90 °C Voreingestellter Alarm: 800 RPM / 50 °C USB-Anschluss: 480 Mbps Audio: kompatibel mit AC’97...
