Allcomp Solar Thermo Bedienungsanleitung Seite 2

● Vor Benutzung des Steuergerätes lesen Sie bitte sorgfältig die Bedienungsanleitung.
●
Das Erzeugnis darf nur eine Fachfirma mit Berechtigung zur Montage installieren.
● Diese Anlage muss mit FI-Schutzschalter 30 mA geschützt sein.
Beschreibung des Systems
Solar thermo ist eine Elektronik-Einheit bestimmt für die Steuerung nach der Temperatur des Wassers des
Kollektors und der Temperatur des Wassers im Schwimmbecken mit Möglichkeit der Einstellung der
Temperaturdifferenz.
Das System ermöglicht die Anzeige von Unterbrechung oder Kurzschluss der Zuleitung der Temperaturfühler und
die Einstellung der Temperaturdifferenz im Bereich von 0 – 12°C.
Solar thermo analog ermöglicht:
die Solarerwärmung des Schwimmbeckens oder einer anderen Anlage zu steuern
-
Betätigung des Steuergerätes
Die Einstellung der Solltemperatur erfolgt durch das Potentiometer angebracht am Gehäusedeckel des
Steuergerätes. Der Bereich der Betriebstemperatur ist von 0°C bis 60°C.
Die Einstellung der Temperaturdifferenz zwischen der Solltemperatur und der Temperatur des Kollektors im
Bereich von 0 – 12°C.
Montage
Die Speisung 230V / 50 Hz ist auf Klemmen Nr. 1 und 2 (N.L) zugeführt.
Da es sich um eine Anlage der Schutzklasse II handelt, ist der Schutzleiter (PE) nicht erforderlich.
Ausgangskontakte des Relais sind galvanisch getrennt, daher kann zum Schalten sowohl die Netzspannung als
auch die Spannung, die vom Netz galvanisch getrennt sein muss, verwendet werden.
Der Schaltrelaiskontakt ist auf Klemmen Nr. 4, 5, der Trennkontakt auf Klemmen Nr. 5, 6.
Der Fühler der Wassertemperatur wird auf Klemmen Nr. 9, 10 angeschlossen.
Der Temperaturfühler des Kollektors wird auf Klemmen Nr. 7, 8 angeschlossen.
Bei der Montage der Fühler ist auf ihre geeignete Lokalisierung zu achten. Die Temperaturfühler ist am besten an
dessen Austritt anzubringen.
Es ist nicht geeignet, den Wassertemperaturfühler in der Nähe des Warmwassereinlaufs anzubringen.

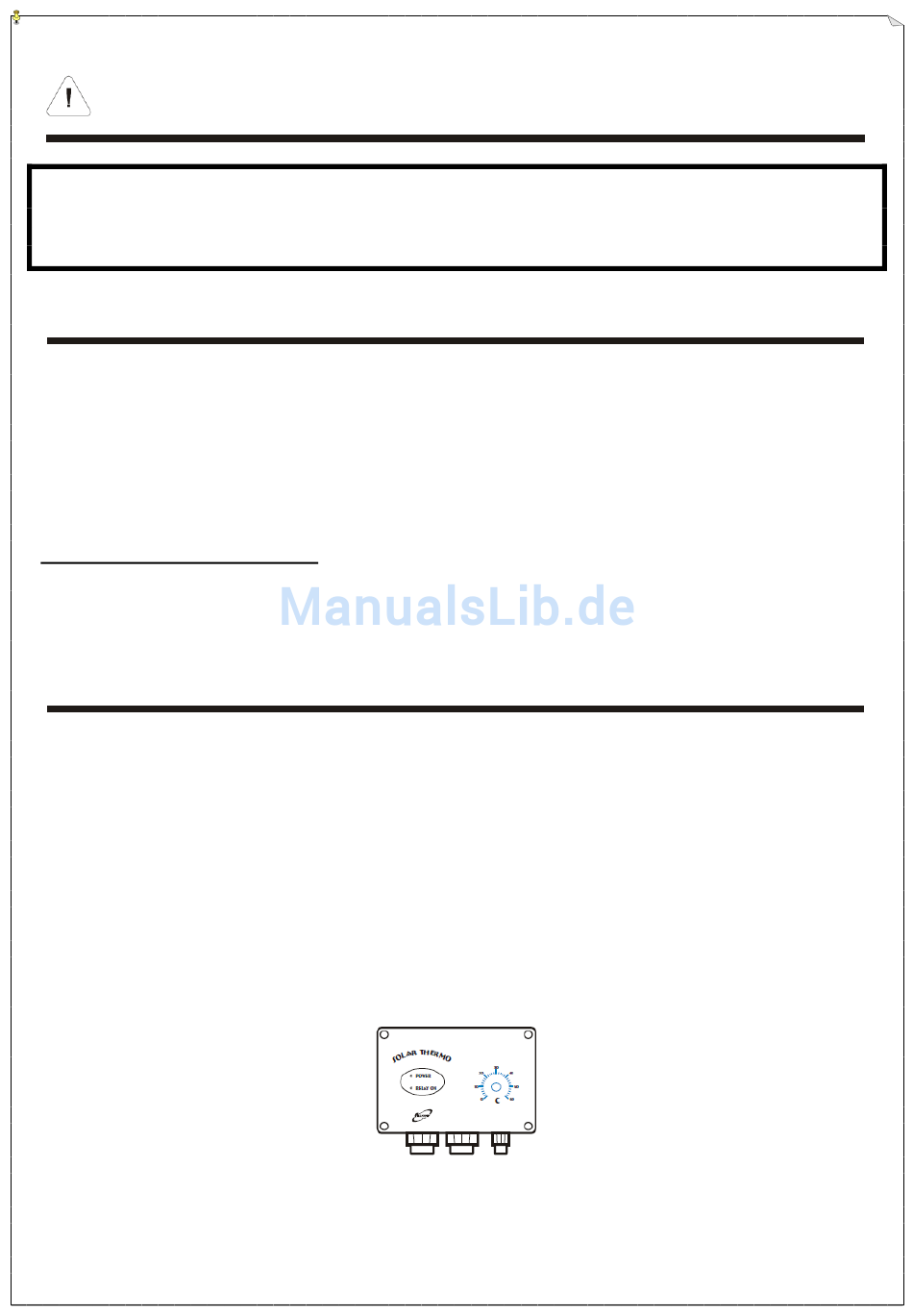

Steuergerät
2 / 4
