Montageanleitung Rutsche „Levis"
Artikel-Nr. 51 3522 401
700
Legende

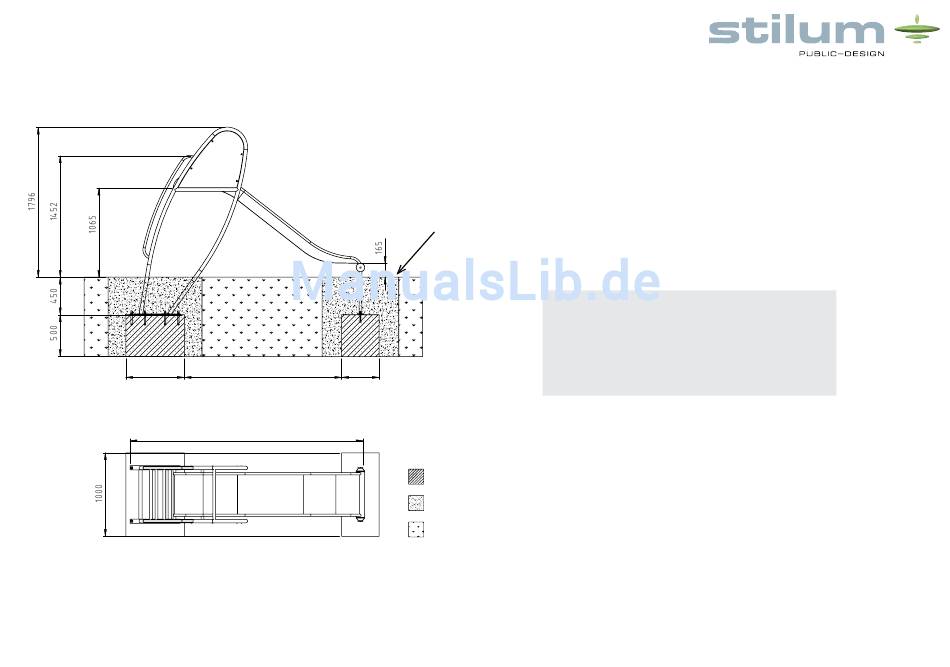

Skizze 2: Ansichten mit Vermaßung „Levis"
Beton
Concrete
Füllmaterial
Filling
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
Erde
Ground
1884
450
2789
Legende
1. Festlegen des Spielgeräte-Standorts unter Berücksichtigung des erforderli-
chen Sicherheitsfreiraums (s. Skizze 3: 6200 x 3700 mm).
2. Bodenaushub für zwei Fundamente nach Skizze vornehmen.
Nach Aushub Fundamentsohlen verdichten.
Hinweis: Die Rutsche wird auf Spielebenen-Niveau eingebaut.
Auf Markierung „Spielebene" am Spielgerät achten!
Spielebene
3. Betonfundamente gem. der angegebenen Maße (LxBxH 1000 x 700 x 500
mm und LxBxH 1000 x 450 x 500 mm) mit mittig eingebrachter, horizontaler
Bewehrung (BST 500 S) in der Güte C20/25 – C25/30 erstellen.
Bewehrungsplan: Beton-Fundament mit Bewehrung
700
1884
Hauptfundament: BSt 500S
Je 4 Bügel Ø 8 mm längs und quer
2789
Betonüberdeckung h´= 3 cm
Betongüte C20/25 – C25/30
4. Nach der Abbindezeit von 10-14 Tagen – je nach Witterung und Fundament-
größe – die Oberfläche der Fundamente säubern.
5. Die Bodenplatten des Spielgeräts an den vorgebohrten Löchern mit den mit-
Beton
gelieferten Schwerlastdübeln auf dem Fundament verschrauben.
Concrete
Füllmaterial
Filling
Erde
Ground
Zuschnitt
Oberflächen nach
Zul. Abweichung
DIN ISO 1302
DIN 2768 - mH
Reihe 2
450
Zuschnitt
Oberflächen nach
DIN ISO 1302
Reihe 2
Rev
Werkstoff
Gewicht
93.2
Benennung
Name
Datum
Fundamentplan
Gez.
Simonis
19.03.18
Gepr.
Projekt
levis
Zeichnungsnummer
0605-00-00
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
Werkstoff
Gewic
Benen
Name
Datum
Zul. Abweichung
Fund
DIN 2768 - mH
Gez.
Simonis
19.03.18
Gepr.
Proje
levis
Zeichn
0605
Gewerbegebiet Larsheck
OHNE S
56271 Kleinmaischeid
TECHNISCHE
Änderung
Datum
Name
Deutschland
ZUGÄNGLICH
WENDET WE
Maßstab
1:25
Blatt
Stand: 27.04.2018 S. 2
