Inhaltszusammenfassung für Kolant KL-300-S

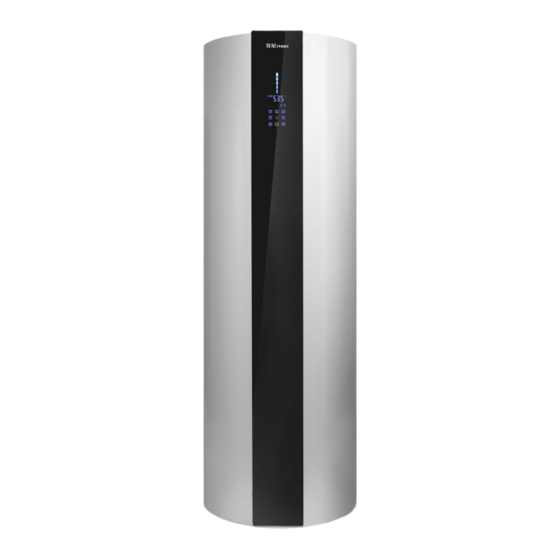

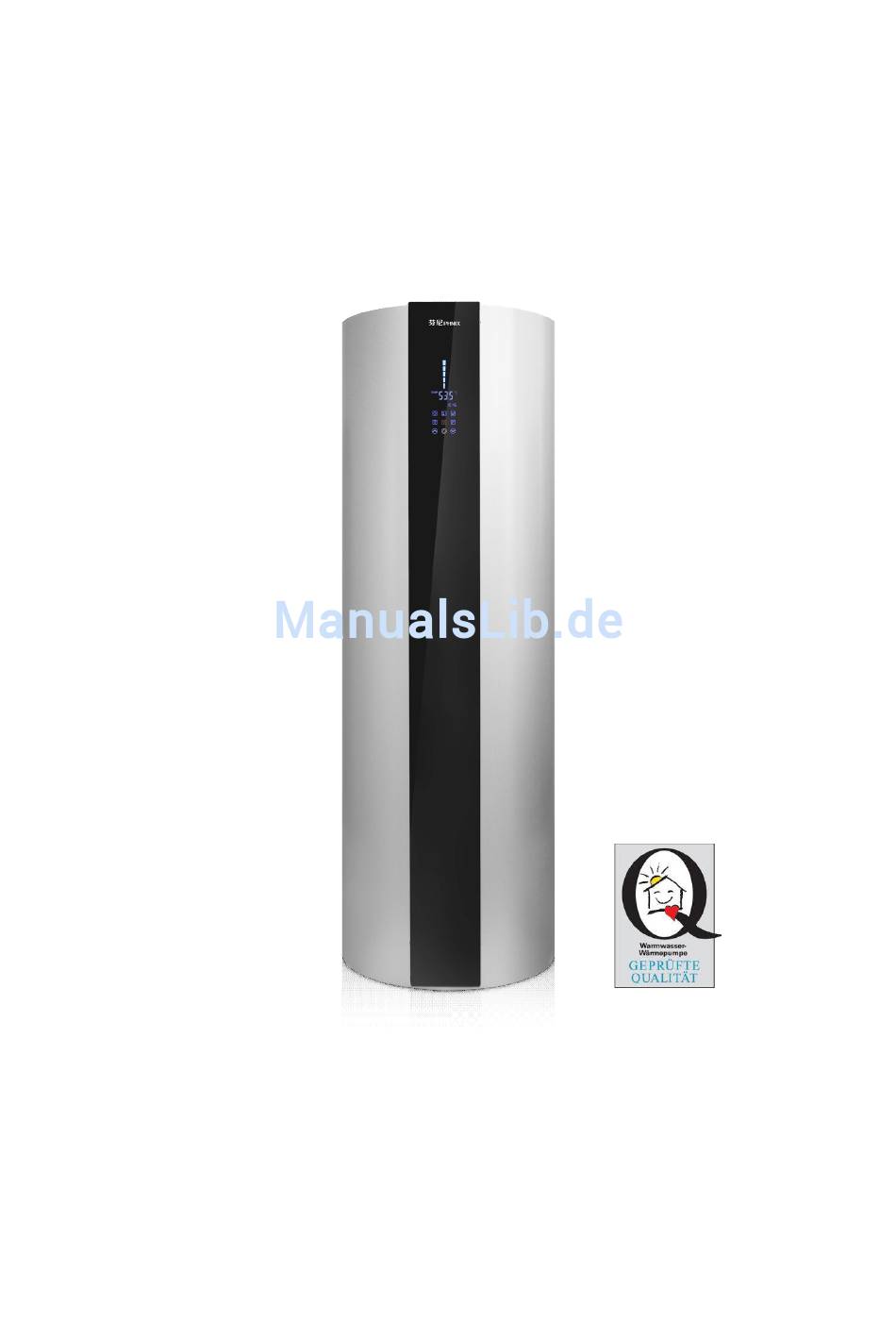

- Seite 1 Brauchwasserwärmepumpe Kolant KL-300-S Energiesparboiler mit Wärmepumpen Gütesiegel Betriebs- und Installationsanleitung Version 2-2018...
-
Seite 2: Inhaltsverzeichnis
Kolant Brauchwasserwärmepumpe KL-300-S Inhaltsverzeichnis Gerätebeschreibung Transport Installation Technische Daten Dimensionen und Positionierung Elektrisches Schema Bedienung Parameter Fehlermeldungen Fehlerbeseitigung Solarfunktion System Diagramm Steuerung Unterhalt Anhang Notizen Kontaktadressen - 2 -... -
Seite 3: Gerätebeschreibung
Bauweise, bestehend aus der obenliegenden Wärmepumpe und dem darunter liegenden Edelstahl Wasserspeicher, ist geeignet als Ersatz von Elektroboilern. Die Kolant BWP entspricht dem heutigen Stand der Technik und wurde im Wärmepumpen Testzentrum – WPZ – in Buchs SG im August 2015 akkreditiert. Das Gerät hat dabei durch seine überdurchschnittlichen guten Werten überzeugt. -
Seite 4: Transport
Schäden entstehen durch eine unfachmännische Installation und Betrieb. Wir bitten Sie das beigefügte Installationsprotokoll (Formular A, im Anhang) vom Installateur ausfüllen zu lassen und uns eine Kopie zuzustellen. Wie jedes technische Gerät muss die Kolant BWP fachmännisch und periodisch gewartete werden um einen optimalen und sorgenfreien Betrieb zu garantieren. - Seite 5 Kolant Brauchwasserwärmepumpe KL-300-S Installation-Wasser Achten Sie auf korrisionsresistente Rohr/Armaturenmaterial Auswahl um galvanische Spannungsdifferenz und Korrosion im Wärmepumpen Sytem zu vermeiden Am Wassereintritt zur BWP und der Zirkulationsleitung soll ein Wasserfilter angebracht werden um Verschmutzung des Speichers zu verhindern Der Prüfdruck des Speichers ist 10bar. Bei höherem Druck besteht die Gefahr das Wärmepumpensystem zu beschädigen.
- Seite 6 Kolant Brauchwasserwärmepumpe KL-300-S Installation-Luft Freie Frischzufuhr (saubere Luft ohne Kontanimation wie Staub, Oel, Gas usw.) muss gegeben sein Ein Insektenschutz soll so angebracht werden, dass er gereinigt werden kann und die Luftzufuhr nicht unnötig reduziert Die Abluft muss entsprechend abgeführt werden unter Berücksichtung von Abkühlen...
-
Seite 7: Technische Daten
Kolant Brauchwasserwärmepumpe KL-300-S Technische Daten Abmessungen 660mm Durchmesser und 1835 mm Höhe Leergewicht 107 kg (Transportgewicht 122kg) Wasserfüllmenge 276 Liter, Speicher aus Edelstahl V4A Energieeffizienz Kältemittel, Menge R134a, 1.30kg Spannung/Frequenz 230V/50Hz Arbeitsstrom Startstrom kurzfristig 30 A Absicherung träge 10 A Elektrische Anschlussleitung 3*1.5mm²... -
Seite 8: Dimensionen Und Positionierung
Kolant Brauchwasserwärmepumpe KL-300-S Dimensionen und Positionierung Magnesium Anode Obere Titananode Untere Titananode Bemerkungen -Anschlüsse “Solar” können auch für andere Energiequellen genutzt werden -Inspektionsöffnung ist zusätzlich Aufnahme des elektrischen Heizstabs -Ueberhitzungsschutz und dieTitananoden befinden sich hinter der Glasfront Dimensionen in mm... - Seite 9 Kolant Brauchwasserwärmepumpe KL-300-S Es ist darauf zu achten, dass die oben angegebenen Einbaudistanzen und die minimale Raumgrösse eingehalten werden (siehe auch „Installation – Platzierung“). Frischluft Zu- und Abfuhr Konfiguration Es können verschiedene Konfigurationen verwendet werden: -ohne Zu- und Abluftkanal, d.h. die angesaugte Zuluft wird in den gleichen Raum abgeleitet...
- Seite 10 Kolant Brauchwasserwärmepumpe KL-300-S 1) ohne Kanalsystem 2) Mit Abluft Kanal Luft Eintritt Luft Austritt Luft Austritt Luft Eintritt 3) Mit Zuluft Kanal 4) Mit Zu- und Abluft Kanalsystem Luft Eintritt Luft Eintritt Luft Austritt Luft Austritt Achtung: Es ist zu prüfen ob ein Luft Eintrittsfilter oder ähnliches angebracht werden muss!
-
Seite 11: Elektrisches Schema
Kolant Brauchwasserwärmepumpe KL-300-S Elektrisches Schema - 11 -... -
Seite 12: Bedienung
Kolant Brauchwasserwärmepumpe KL-300-S Bedienung Bildschirm und Status Anzeige Anzeige Bedeutung Anzeige Bedeutung Verriegelung, keine Eingabe möglich Lüfterfunktion Verfügbares Wasservolumen Lüftung-Ventilator (Vers. 2017/2018) oder Ferienschaltung (Vers. 2017/2018) oder Anzeige wenn Temperatur in Grad Celsius Parameter eingestellt ist Anzeige von oberer/unterer Minuten... - Seite 13 Kolant Brauchwasserwärmepumpe KL-300-S Ein/Aus Ein-Ausschalten des Gerätes durch Drücken. Wenn das Gerät eingeschaltet ist wechselt die Anzeige auf rot Heizen und Modus Auswahl Wählen des Heizmodus durch kurzes Drücken der Taste, Die Anzeige wechselt auf rot Durch längeres Drücken, ca. 10 Sekunden, gelangt man in das Menü der Werkseinstellung Durch Drücken der folgenden Tasten kann man die verschiedenen Heizmodus auswählen.
- Seite 14 Kolant Brauchwasserwärmepumpe KL-300-S Vorbereitung zur Inbetriebnahme Die BWP muss mit Wasser gefüllt sein Die voreingestellten Werte werden während den ersten 15 Sekunden nach dem Einschalten des Gerätes auf die Steuerung geladen Die Anzeige dunkelt automatisch nach 60 Sekunden ab und wenn keine Eingabe erfolgt.
- Seite 15 Kolant Brauchwasserwärmepumpe KL-300-S Heizmodus Auswahl Vier verschiedene Möglichkeiten stehen zur Verfügung Tief Heizmodus Eco Heizmodus Brauchwasser wird Kombination Brauchwasser wird nur durch die Wärmepumpe Wärmepumpe und Heizstab erwärmt. Heizstab erwärmt. schaltet mit Zeitverzögerung ein. Intelligent Heizmodus Hoch Heizmodus Die Steuerung der Brauchwasserwärmepumpe...
-
Seite 16: Betrieb
Kolant Brauchwasserwärmepumpe KL-300-S Betrieb Drücken von oder oder oder um den Modus zu wählen. Drücken Drücken Drücken Drücken - 16 -... -
Seite 17: Wahl Der Wasser Temperatur
Kolant Brauchwasserwärmepumpe KL-300-S Wahl der Wasser Temperatur Durch Drücken der Auf/Ab Taste kann die gewünschte Temperatur eingestellt werden. Drücken von oder gewünschte Temperatur wird angezeigt und blinkt blinkt Drücken von oder um die Temperatur anzupassen blinkt Drücken von um die neue Zieltemperatur... -
Seite 18: Sperren Und Entsperren Der Tastatur
Kolant Brauchwasserwärmepumpe KL-300-S Sperren und Entsperren der Tastatur Sperren: Durch Drücken und Halten der “Ein/Aus* Taste für fünf Sekunden. Es sind nun keine Eingaben möglich. Das „Schlüssel Zeichen“ wird angezeigt. Entsperren: Erneutes Drücken und Halten der „Ein/Aus“ Taste für fünf Sekunden. Das „Schlüssel Zeichen“... -
Seite 19: Einstellung Der Uhrzeit
Kolant Brauchwasserwärmepumpe KL-300-S Einstellung der Uhrzeit Drücken und Halten für 2s blinkt fängt an zu blinken Drücken von oder um die Stunden einzustellen blinkt Drücken um den Stunden Wert zu sichern. beginnt zu blinken Drücken von oder um die Minuten einzustellen Drücken... - Seite 20 Kolant Brauchwasserwärmepumpe KL-300-S Ein/Aus Einstellung des Timers Drücken von fängt an zu blinken blinkt blinkt Drücken von oder um die Stunde von timer1 einzustellen Drücken von oder Drücken von um den um die Minute von Stunden Wert zu sichern und...
-
Seite 21: Timer Funktion Ausschalten
Kolant Brauchwasserwärmepumpe KL-300-S Timer2 Ein/Aus Werte können ebenso wie die Werte des Timer1 eingestellt werden. Durch mehrmaliges Drücken von kann das Menü verlassen werden. Timer Funktion ausschalten Drücken von Drücken von beginnt zu blinken fäng an zu blinken blinkt blinkt Drücken... -
Seite 22: Timer Ein/Aus Status Prüfen
Kolant Brauchwasserwärmepumpe KL-300-S Timer Ein/Aus Status prüfen Drücken und Halten von für Drücken von um Menü zu eingestellten Timer verlassen Ein/Aus Werte werden angezeigt - 22 -... - Seite 23 Kolant Brauchwasserwärmepumpe KL-300-S Aktivierung der Lüftungsfunktion 1) Drücken von für 10 Sekunden (Beep + sechs Sekunden) 2) Lüfter schaltet ein und Symbol oder erscheint auf dem Display 3) Ausschalten der Lüftungsfunktion durch drücken von für 10 Sekunden (Beep + sechs Sekunden), leuchtet auf für zirka sechs Sekunden...
- Seite 24 Kolant Brauchwasserwärmepumpe KL-300-S Benutzer Parameter Einstellung Drücken oder Drücken und Halten von Passwort für 10s, und „22“ einzugeben wird angezeigt Drücken von Parameter Menü zu gelangen blinkt Drücken von oder gewünschten Parameter wählen. Drücken von und der Bsp. ”d02” Wert fängt an zu blinken...
- Seite 25 Kolant Brauchwasserwärmepumpe KL-300-S Werks Parameter Drücken Drücken und Halten von für 10s, und oder um Passwort “66” wird angezeigt. einzugeben. Drücken von um in das Parameter Interface gelangen Drücken von oder Drücken von um in die um den gewünschten Code...
-
Seite 26: Parameter
Kolant Brauchwasserwärmepumpe KL-300-S Parameter Werkseinstellungen Beschreibung Code Parameter Wert Wertbereich Aktivieren des 005 (OUT5) Port Aktivieren des 006 (CN6) Port Start Temperatur Abtauung -3° -30~0° End Temperatur Abtauung 13° 2~30° Verzögerungszeit zwischen zwei Abtauungszyklen 45min 30~90min Maximal Zeitdauer der Abtauung... - Seite 27 Kolant Brauchwasserwärmepumpe KL-300-S Einstellung für Solar Entleerung 68° 50~90° Endwert zur Solar Entleerung 70° 50~90° Ob Solar Wasserpumpe unabhängig arbeiten kann 0-No/1-Yes Eintrittswassertemperatur 55° 10~60° The set point of kitchen mode (reserved) Temperatur Differential im Heizmodus 5° 1~20° Funktion des elektrischen Heizstabs...
-
Seite 28: Pcb I/O Anschluss Beschreibung
Kolant Brauchwasserwärmepumpe KL-300-S Benutzer Parameter Beschreibung Parameter Wert Wertbereich Anfang Abtau Temperatur -30~0 Ende Abtau Temperatur 2~30 Verzögerung zwischen zwei Abtau Zyklen 45min 30~90min Maximale Abtauzeitspanne 8min 1~12min Desinfektionszeit 0min 0~90min Uhrzeit zum Beginn der Desinfektion 0~23h Zyklus der Desinfektion... - Seite 29 Kolant Brauchwasserwärmepumpe KL-300-S Beschreibung der Parameter d01: Beginn der Abtauung Temperatur < Parameter d01, Abtauung beginnt d02: Ende der Abtauung Temperatur > Parameter d02, Abtauung endet d03: Zeitverzögerung zwischen zwei Abtau Zyklen Nach Ablauf eines Abtauvorganges beginnt der nächste Zyklus nach Ablauf dieser Zeit (Parameter d03).
-
Seite 30: Fehlermeldungen
Kolant Brauchwasserwärmepumpe KL-300-S Fehlermeldungen Anzeige Fehler Mögliche Ursache Fehlerbehebung Sensor schliesst nicht oder hat Kurzschluss Prüfen oder Auswechseln des Unterer Sensor defekt Sensors Sensor schliesst nicht oder hat Kurzschluss Prüfen oder Auswechseln des Oberer Sensor defekt Sensors Umgebungstemp. Sensor schliesst nicht oder hat Kurzschluss Prüfen oder Auswechseln des... -
Seite 31: Solarfunktion
Kolant Brauchwasserwärmepumpe KL-300-S Solarfunktion Thermische Solarenergie Einspeisung Die verwendete Flüssigkeit muss lebensmitteltauglich sein! Sie darf keine Verschlammung und Korrosion verursachen. Der Installateur muss entsprechende Abklärungen mit dem Lieferanten machen. 1. Zugang zum Anschlussterminal durch Ausbau des Glaspanels und Abheben des oberen Gerätedeckels... - Seite 32 Kolant Brauchwasserwärmepumpe KL-300-S 4. Anschliessen des Temperatursensors mit Kabel an die Anschlüsse #5 und #6 (Kolant Option Solar). Herausführen des Kabels und Sensors aus dem Gerät und anbringen an der Solar Eintrittsleitung In der Parametereinstellung ist “n01” auf “0” eingestellt und welches bedeutet, dass die untere Wassertemperatur des Wassertanks die Steuerung übernimmt.
- Seite 33 Kolant Brauchwasserwärmepumpe KL-300-S (1) T02 T06-1 (2). T02 n10; Unabhängiges Arbeiten der Solar Unterstützung, Werkseinstellung „n11“ = „0“ i) Parameter “n11” = “0”, Solar Unterstützung ist unabhängig von der Wärmepumpenfunktion ii) Parameter „n11“ = „1“, bei Solarunterstützung ist die Wärmepumpenfunktion ausgeschaltet, wenn die Solarunterstützung ausgeschaltet ist der Wärmepumpenfunktion startbereit...
-
Seite 34: System Diagramm
Kolant Brauchwasserwärmepumpe KL-300-S System Diagramm Steuerung Kompressor 1) Minimum OFF Zeit: t=2 Minuten Bestimmt die Zeit in welcher der Kompressor nicht gestartet werden kann nachdem er gestoppt hat. Signal Kompressor - 34 -... - Seite 35 Kolant Brauchwasserwärmepumpe KL-300-S 2) Minimum ON Zeit: t=2 Minuten Signal Kompressor 3) Normaler Heizvorgang Kompressor P0-P1 Abtauung 1) Beginn Abtauung a) Zeit Parameter d03 muss erfüllt sein b) Temperature Parameter d01 muss erfüllt sein 2) Ende der Abtauung a) Temperature Parameter d02 oder Zeit Parameter d04 muss erfüllt sein 3) Der Ventilator läuft nicht während des Abtauvorgangs d, das Umkehrventil ist aktiv...
-
Seite 36: Unterhalt
Kolant Brauchwasserwärmepumpe KL-300-S Unterhalt Um sorgenfrei warmes Wasser zu geniessen bitten wir Sie die BWP periodisch zu kontrollieren und die anfallenden Unterhaltsarbeiten auszuführen. Beim Arbeiten und Kontrolle am Gerätes soll die Stromzufuhr unterbrochen und das Wasser ggf. abgelassen werden! Durch Bediener, zu beachten/periodisch alle sechs Monate Achten Sie auf abnormale Geräusche, Gerüche und Leckagen... -
Seite 37: Anhang
Kolant Brauchwasserwärmepumpe KL-300-S Anhang NTC R-T Tabelle (R25=5K B25/50=3470K) -30.0 63.7306 14.0 7.7643 58.0 1.5636 -29.0 60.3223 15.0 7.4506 59.0 1.5142 -28.0 57.1180 16.0 7.1513 60.0 1.4666 -27.0 54.1043 17.0 6.8658 61.0 1.4206 -26.0 51.2686 18.0 6.5934 62.0 1.3763 -25.0 48.5994... - Seite 38 Kolant Brauchwasserwärmepumpe KL-300-S 10.4399 51.0 1.9656 95.0 0.5196 9.9995 52.0 1.9015 96.0 0.5055 9.5802 53.0 1.8399 97.0 0.4919 10.0 9.1810 54.0 1.7804 98.0 0.4786 11.0 8.8008 55.0 1.7232 99.0 0.4658 12.0 8.4385 56.0 1.6680 100.0 0.4533 13.0 8.0934 57.0 1.6149...
-
Seite 39: Notizen
Kolant Brauchwasserwärmepumpe KL-300-S Notizen - 39 -... -
Seite 40: Kontaktadressen
Kolant Brauchwasserwärmepumpe KL-300-S Kontaktadressen Vertrieb Schweiz Proftech International GmbH Waldgutstrasse 4 9010 St. Gallen proftech@proftech.org 0041 71 2458888 0041 71 2458867 www.kolant.ch Vertrieb & Installation und Reparatur Ostschweiz - Kältekreislauf S&W Solar- und Wärmepumpentechnik AG Glatthaldestrasse 15 9230 Flawil futura@s-w.ch...
