Einstellung des Schneidergebnisses bei den
Modellen 280 Pro Series / 360 Pro Series / 450
Pro Series
In den Spannvorrichtungen dieser Modelle befinden
sich acht Steuerräder. Eines davon ist das
Einstellrad (ABBILDUNG A / 9). Bitte beachten Sie,
dass die Einstellung mit diesem Rad nur die Größe
eines Rohrs und Materials betrifft und das Rad
möglicherweise erneut eingestellt werden muss,
wenn das Sägeblatt verschleißt.
Stellen
Sie
das
Rad
Feststellschraube lösen (ABBILDUNG L1) und den
mittleren Teil des Rades im Uhrzeigersinn oder gegen
das Rad in der gewünschten Position drehen
(ABBILDUNG L / 2) und das Rad erneut blockieren
(ABBILDUNG L / 3). Wenn sich die Säge von rechts
nach links bewegt (ABBILDUNG K / a), drehen Sie
den mittleren Teil des Einstellrads so, dass "d" kleiner
ist (ABBILDUNG K / a). Wenn das Schneiden gemäß
Bild K / b erfolgt, gehen Sie vor wie in Bild K / b
dargestellt. Es wird empfohlen, das Einstellrad
regelmäßig zu schmieren.
Bei diesen Modellen kann der Winkel des gesamten
Motors nach links oder rechts eingestellt werden. Ein
Laserstrahl
kann
verwendet
Einstellung sicherzustellen.
Einstellungsstufen
1. Markieren Sie die Referenzfläche mit dem Winkel
von 90 Grad in Längsrichtung genau auf dem Rohr.
2. Platzieren Sie den Rohrschnitt so auf dem Rohr,
dass die rote Linie des Lasers in einem Winkel von
90 Grad neben dem Referenzwert liegt. Ziehen Sie
den Griff auf das normale Spannungsniveau fest.
Überprüfen Sie, ob die Laserlinie und der
Einstellwert auf demselben Niveau liegen.
ABBILDUNG M / A beschreibt die Situation, in der
sich der Laser auf einem anderen Niveau als der
Referenzwert befindet.
3. Klemmschrauben der Einstellscheibe 1 und 2
lösen (ABBILDUNG M / b).
4. Stellen Sie den Motorteil nach Bedarf nach rechts
oder links ein, so dass der Laser und der Wert in der
gleichen Richtung liegen. Überprüfen Sie, ob sie
nach der Anpassung in die gleiche Richtung zeigen.
5. Ziehen Sie den Griff fest und prüfen Sie, ob der
Laser in einer Richtung mit dem für die Rohrleitung
eingestellten Referenzwert übereinstimmt.
Abbild. M / c beschreibt eine Situation, in der der M /
C-Laserstrahl auf dem gleichen Niveau wie der
Bezugswert ist.
6. Ziehen Sie die Sicherungsschrauben der
Einstellscheibe sehr fest an.
VORSICHT!
Der
Bewegungssensor
Rückseite der Einstellscheibe meldet nicht die
genaue Größe für die Einstellung. Der Sensor zeigt
nur die Richtung der Einstellung und die Kategorie
der Größe.

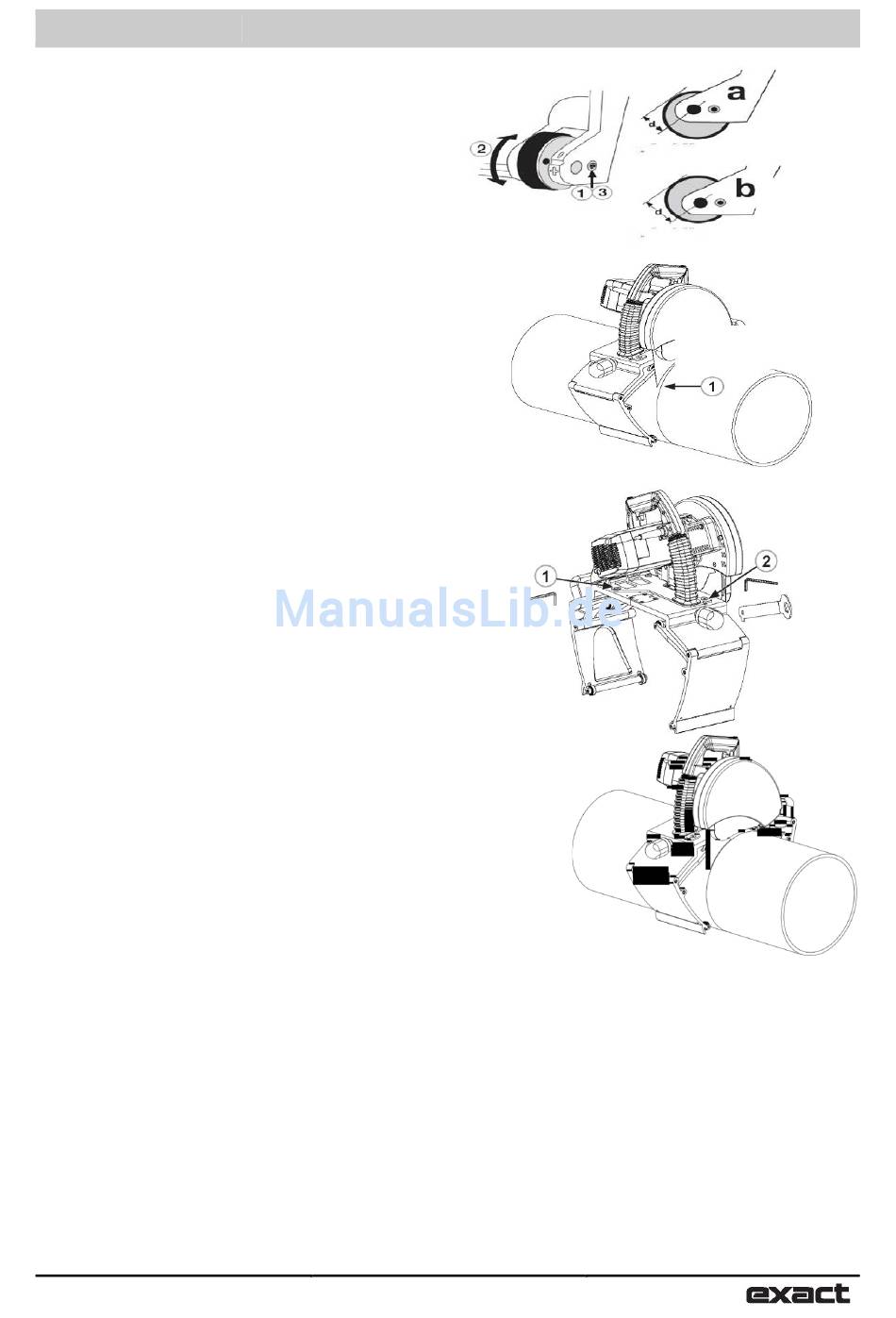

ABBILDUNG L
ein,
indem
Sie
die
werden,
um
die
auf
der
ABBILDUNG M /a
ABBILDUNG M /b
ABBILDUNG M /c
VORSICHT! Wenn ein Teil des Motors vom Laser
reguliert wird, muss die Greifeinrichtung mit normaler
Spannung an dem Rohr befestigt werden. So können
Sie sicher sein, dass die Rohrbefestigung dem
normalen Betriebszustand entspricht.
13
Deutsch
Drehen sie Rad so,
dass er kleiner wird d d
Drehen Sie Rad so, dass e
r grösser wird d d
