Trane CH536 Bedienungsanleitung
Service-terminal
Quicklinks
Inhaltszusammenfassung für Trane CH536

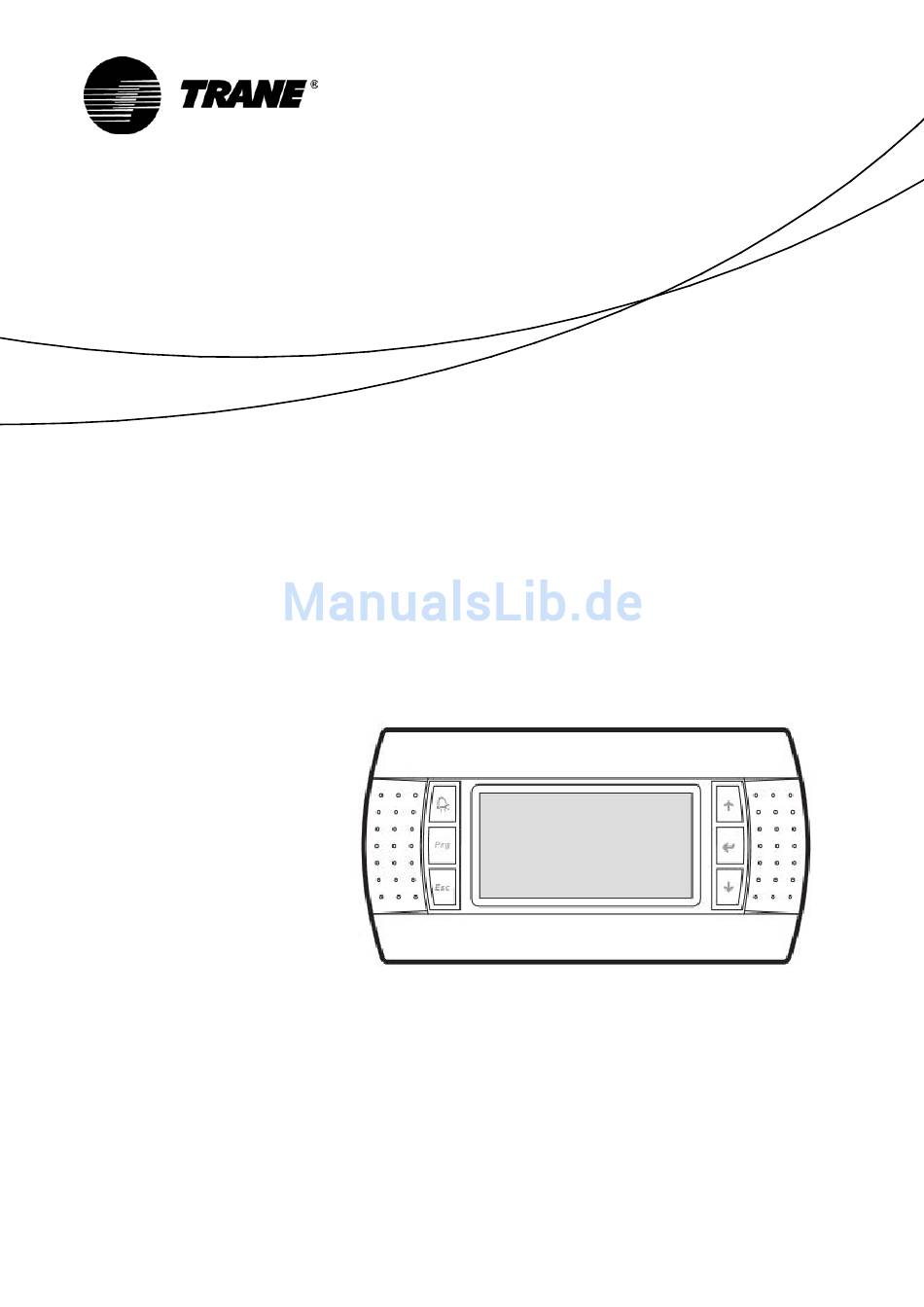

- Seite 1 Bedienungsanleitung CH536 Service-Terminal RT-SVU011A-DE...

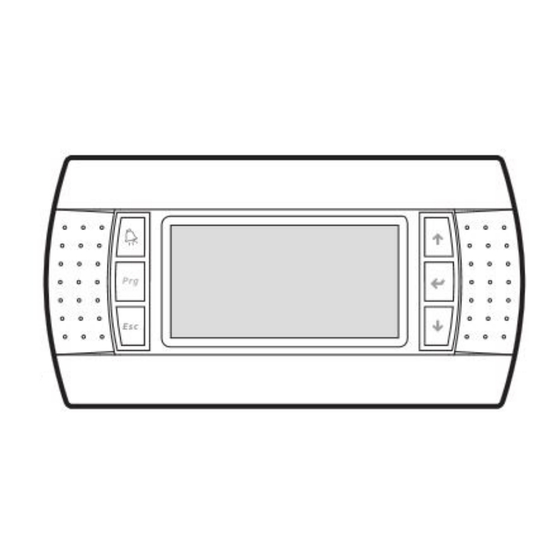

- Seite 2 Navigation Steuerung Abb. Die Schnittstelle zur Bedienung des Service-Terminals verfügt über sechs Tasten (s. Abb. 1) 1. Alarme 2. Prg = Program (Programmieren) 3. Esc = Escape (Verlassen) 4. Nach oben 5. Eingeben 6. Nach unten Karte Home Menü-Auswahl Prog Nach Nach Um anschließend einen Unterabschnitt von der Seite „Menü-Auswahl“...
- Seite 3 Inbetriebnahme Sollwerte – Temperatur Der Mindestabstand zwischen Kühl- und Heiz-Sollwerten beträgt 2 °C, um einen automatischen Wechsel zu ermöglichen. Der Heiz-Sollwert lässt sich daher lokal im Bereich [15 °C; 33 °C] einstellen Der Kühl-Sollwert lässt sich im Bereich [17 °C; 35 °C] einstellen Das Menü...
- Seite 4 Parameter pro Bereich Beispiel Zeitband Startzeit [00:00; 23:59] 08:30 Kühl-Sollwert [15,0; 35,0] °C 23,0 °C Heiz-Sollwert [15,0; 35,0] °C 20,0 °C Gerätemodus {Aus; Auto; Kühlen; Kühl Heizen} {belegt (Occupied); nicht Belegung belegt (Unoccupied)} Praxisbeispiel: Im Menü Terminplaner finden Sie zudem die Funktion, die Einstellung eines Tages auf einen anderen Tag zu kopieren.
- Seite 5 Benutzerdefinierte Eingänge und Ausgänge Benutzerdefinierte Eingänge und Ausgänge ermöglichen eine Visualisierung des physikalischen E/A-Zustands (in Prozent).
- Seite 6 Alarme und Warnmeldungen Home Alarm Alarme und Warnungen – Zusammenfassung Alarm Prog Alarm Prog Zum Scrollen der Alarme auf den Seiten „Alarme“ und „Alarmverlauf“ verwenden Sie bitte die Auf- und Ab-Tasten. Zum Scrollen der Warnungen auf den Seiten „Warnungen“ und „Warnungsverlauf“ verwenden Sie bitte die Auf- und Ab-Tasten.
- Seite 7 Alarmliste Anzeige Rück- Name Beschreibung Anmerkungen stellung Man_Fehler_1A Verdichterfehler (digitale Eingabe) > 2 s Manuell Al_Fehler_1A auf 1 einstellen Man_Fehler_1B Verdichterfehler (digitale Eingabe) > 2 s Manuell Al_Fehler_1B auf 1 einstellen Man_Fehler_2A Verdichterfehler (digitale Eingabe) > 2 s Manuell Al_Fehler_2A auf 1 einstellen Man_Fehler_2B Verdichterfehler (digitale Eingabe) >...
- Seite 8 Al_HohAuslTempIn Zulufttemperatur über dem maximalen Stoppen von Verdichter ohne Abpumpen, Auto nVent Grenzwert im Heizbetrieb Zusatzheizung und Zuluft Al_NiedAuslTempIn Zulufttemperatur unter dem minimalen Auto Stoppen von Verdichter ohne Abpumpen und Zuluft nVent Grenzwert im Kühlbetrieb Al_Offline_AußVen Modbus-Kommunikationsfehler von Ven1 Auto Last von mehr Verdichtern in Kreislauf 1 vermeiden 1_EC1 Kreislauf1...
- Seite 9 Abluftventilator1 Al_Offline_ALDämp Modbus-Kommunikationsfehler von AL- Auto fer_MB Dämpfermotor AI_ALDämpfer_Feh Interner Alarm von AL-Dämpfermotor Auto ler_MB Al_Fehler_ZusatzH Zusatzheizungsfehler-Eingabe Auto Automatischer Neuversuch nach 15 Min. eizung (Thermostat auto oder manuell) Rauchmeldereingabe (bei Al_Fehler_Rauch Auto Manuelles Zurücksetzen an Kopfdetektor Erweiterungsmodul 1) ID-Ventilatorluftstrom unter einem Al_ZusHeiz_MinLuf bestimmten Niveau (Konfig.) –...
-
Seite 10: Liste Der Warnungen
Liste der Warnungen Name Beschreibung Anmerkungen Warnung_Ventilation_Notfall Zeigt an, dass Economizer nicht verwendet werden kann Warnung_Econ_FC_Sensoren_Fehler (Fehler an AUT- oder RLT-Sensoren) Zeigt an, dass CO2-Sensorwert außerhalb des Bereichs ist ([1; DCV-Kontrolle herabgestuft auf fest Falscher_CO2_Sensor 2100 ppm]) eingestellte Lüftung Stoppen von Kreislauf1&2 ohne Zeigt an, dass Außentemperatursensor außerhalb des Falscher_AUT_Sensor Bereichs ist ([-30;... - Seite 11 Zeigt an, dass Druckabfall am Filter hoch ist (Auslösung) Anzeige im Display Trane steigert die Effizienz von Wohn- und Gewerbebauten auf der ganzen Welt. Trane, ein Unternehmenszweig von Ingersoll Rand – dem Marktführer, wenn es um die Herstellung und Aufrechterhaltung sicherer, komfortabler und effizienter Raumbedingungen geht –...
