Ratio UPS230/10 Betriebsanleitung

RATIO®-Funkbussystem
Betriebsanleitung
UP-Schaltaktor 1-Kanal 16A UPS230/10
Bezeichnung
Ratio®-UP-Dolphinaktor 1-Kanal 16A, Versorgungsspannung 110-230 V 50/60Hz
Ratio®-UP-Dolphinaktor 1-Kanal 16A, Versorgungsspannung 10-30V 50/60 Hz / DC
Eigenschaften
- 16A Relais mit Wolframvorschaltkontakt
- Standbyverbrauch nur 0,4W
- geringe Wärmeentwicklung
- bidirektionale Funkkommuniklation
- integrierter Repeater 1 oder 2-Level

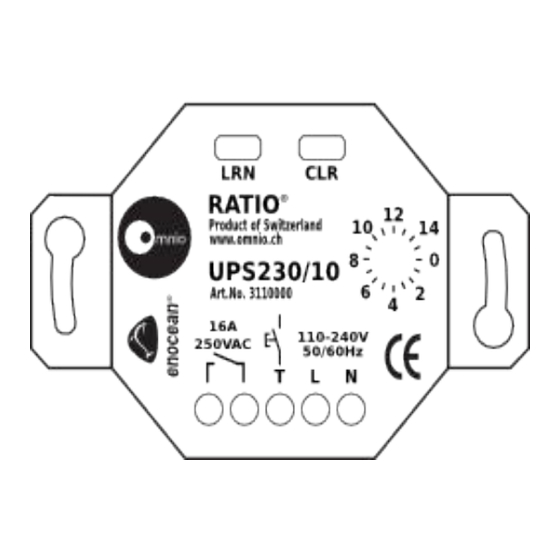

Lage und Funktion der Anzeige- und Bedienelemente / Anschlussschema
A5
Installationshinweise
Das Gerät darf nur für feste Installation in Innenräumen, für trockene Räume und zum Einbau in Kunststoffdosen unter Einhaltung der technischen Daten verwendet werden.
Warnung:
•
Das Gerät darf in Unterputzdosen (230VAC) eingebaut werden und nur von einer zugelassenen Elektrofachkraft installiert und in Betrieb genommen werden.
•
Es ist darauf zu achten, dass das Gerät mittels z.B. einem Leitungsschutzschalter freigeschaltet werden kann.
•
Für Isolationsprüfungen sind die Anschlussleitungen (Aussen- und Neutralleiter) miteinander zu verbinden.
•
Bei Leitungsisolationsprüfungen, die entgegen der heute gültigen Norm DIN VDE 0100 T.610 Ader gegen Ader messen, muss das Gerät abgeklemmt werden, da es sonst zerstört werden
kann.
•
Bei der Planung und Errichtung von elektrischen Anlagen sind die einschlägigen Richtlinien, Vorschriften und Bestimmungen des jeweiligen Landes zu beachten.
•
Die geltenden Sicherheits- und Unfallverhütungsvorschriften sind zu beachten.
•
Es sind die technischen Daten des Gerätes, im Speziellen die Daten des Schaltkontaktes, unbedingt einzuhalten.
•
Das Gerät darf nicht geöffnet werden. Ein defektes Gerät ist an den Händler oder die zuständige Geschäftsstelle der Omnio AG zu senden.
Montage und Verdrahtung
Der Ratio®-UP-Aktor darf nur in Kunststoffdosen, Unter- oder Aufputz oder und in Geräten eingesetzt werden.
Versorgungs- und Laststromkreise:
•
Die Anschlüsse bestehen aus Schraubklemmen 4mm2.
•
Die Leiter ca. 9..10mm abisolieren, in die Klemme stecken und die Schrauben mit einem Schraubendreher Gr.1 gut anziehen.
•
Es dürfen max. zwei Drähte mit 1,5mm2 Querschnitt untergeklemmt werden.
•
Es sollte darauf geachtet werden, dass die Antenne des Ratio®-UP-Aktor möglichst gerade weg vom Aktor gelegt wird und diese nicht mit den Installationsdrähten verknüngelt wird, dies
würde die Funkempfangsmöglichkeit wesentlich verringern.
Montageort / Platzierung:
Der Montageort des Ratio®-Aktor hat einen wesentlichen Einfluss auf die Funkreichweiten. Montieren Sie den Ratio®-Aktor nicht in ein Gehäuse aus Metall oder in unmittelbarer Nähe von grossen
Metallobjekten. Eine Montage in Bodennähe oder auf den Boden ist nicht empfehlenswert. Sehen Sie dazu auch unbedingt das Merkblatt Reichweitenplanung unter www.omnio.ch.
Wissenswertes über die Funk / Reichweitenplanung
Funksignale sind elektromagnetische Wellen. Diese elektromagnetischen Wellen bzw. deren Signalstärke werden einerseits durch zunehmenden Abstand zwischen Sender und Empfänger und
andererseits durch die verschiedenen Materialien, durch die die elektromagnetischen Wellen gehen, gedämpft.
Reichweite:
Bei Sichtverbindung beträgt die Reichweite ca. 30m in Gängen und 100-200m in Hallen. In Gebäuden ist die Reichweite der Funksignale abhängig von den dort eingesetzten Baumaterialien:
Material Typische Reichweite
Mauerwerk 20m, durch max. 3 Wände
Stahlbeton 10m, durch max. 1 Wand / Decke
Weitere Einschränkung der Reichweite der Funksignale durch:
•
Montage der Sender / Empfänger in der unmittelbaren Nähe von Materialien mit Metallbestandteilen oder Metallgegenständen.
Es sollte ein Abstand von mindestens 10cm eingehalten werden.
•
Montage der Empfänger am Boden (Bodendose) oder in Bodennähe.
•
Feuchtigkeit in Materialien
Geräte, die ebenfalls hochfrequente Signale aussenden wie z.B. Computer, Audio-u.Videoanlagen oder EVG's für Leuchtmittel. Es sollte ein Mindestabstand von 50cm eingehalten werden.
Gesetzliche Bestimmungen / Altgeräte
Die Sender dürfen nicht in Verbindung mit Geräten benutzt werden, die direkt oder indirekt menschlichen, gesundheits- oder lebenssichernden Zwecken dienen oder durch deren Betrieb Gefahren für
Menschen, Tiere oder Sachwerte entstehen können. Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tüten etc. können für Kinder zu einem gefährlichen Spielzeug werden.
Diese Bedienungsanleitung ist Bestandteil des Gerätes und unserer Garantiebestimmungen. Sie ist dem Benutzer zu überreichen. Die technische Spezifikation der Geräte kann sich ohne vorherige
Ankündigung ändern. Werfen Sie Altgeräte nicht in den Hausmüll. Das Gerät enthält elektrische Bauteile, die als Elektronikschrott entsorgt werden müssen. Das Gehäuse besteht aus
wiederverwendbarem Kunststoff.
Omnio AG, Bächlistrasse 326, CH-8426 Lufingen
Tel. +41 44 876 00 41, Fax +41 44 876 05 29, E-Mail info@omnio.ch, Internet www.omnio.ch
Funktionen
- Ein- Ausschalten
- Tasterfolger
- Eintastenbedienung (Toggle)
- Einschaltverzögerungen
- Ausschaltverzögerungen
- Impuls
- Nur Einschalten, nur Ausschalten
- Zeiten Einstellbar 1Sek. bis 64 Stunden.
A1: LRN/Mode-Taste mit LED
zum Einlernen von Sendern und zur Parametrierung
A2: CLR/Mode-Taste mit LED
zum Löschen von Sendern und zur Parametrierung
A3: Programmierwahlschalter PWS zur Einstellung von
Funktionen und Parametern
A4: Schraubklemmen 4mm2 zum Anschluss der
Versorgungsspannung und der Laststromkreise
A5: Anschluss für ein konventionelle Taster oder Schalter
Material
Gipskarton / Holz
Wärmeisolierende Fenster
Allgemein:
Die Ratio®-Schaltaktoren/Empfänger werden über Funksignale der Ratio®-Funksender
angesteuert. Jeder Sender kann eine unbegrenzte Anzahl von Aktoren/Empfänger
ansteuern. Die Ratio®-Funksender haben eine feste Adresse und müssen auf Ratio®-
Aktoren / Empfänger eingelernt werden.
Produktbeschreibung:
Der Ratio®-UP-Schaltaktor 1-Kanal UPS230/10 ist ein Gerät für die Untermontage. Mittels
Ratio®-Funksendern oder Gateways, oder über konventionelle Taster oder Schalter, welche
an den Nebenstelleneingang angeschlossen sind, kann über seinen Ausgang eine Gruppe
von elektrischen Verbrauchern geschaltet werden.
Mittels einem einfachen Verfahren können Sender ein- und ausgelernt werden sowie jedem
Sender eine eingene Funktion zugeordnet werden. Mögliche Funktionen sind z.B. Ein- oder
Ausschaltverzögerung, Eintastenbedienung, Tasterfolger und viele mehr. Ebenfalls mittels
einem einfachen Verfahren können verschiedene Parameter wie z.B. die Schaltstellung des
Relais bei Spannungswiederkehr, zuschalten einer Repeaterfunktion und weitere mehr
eingestellt werden
Funktionen
- Schalten in Anhängigkeiten
- Repeater 1Level oder 2-Level zuschaltbar
Sicherheit
- Überspannungsschutz
- Dauerkurzschlussfest (Steuerteil)
- Schalten nur im Spannungsnulldurchgang
- Schutzart IP20
Technische Daten
Leuchtstofflampen unkomp.
Leuchtstofflampen Duo-Schaltung
EVG bei Annahme von 30 uF
Motorlast 1Ph AC3/230VAC
Typische Reichweite
30m, durch max. 5 Wände
5m, durch max. 1 Fenster
Typ
UPS230/10
UPS24/11
Lokale vor Ort-Bedienung
(Nebenstelleneingang)
- 230VAC Eingang an Nebenstelle
- beliebig viele Taster oder Schalter
- 230VAC mit Glimmlampe (2-Draht)
- Jede möglich Funktion kann der Nebenstelle
zugeordnet werden
Spannungsversorgung: 110 – 230VAC 50/60 Hz
Absicherung des Gerätes: Sicherungsautomat / Sicherung 16A
Lastausgang:
Schaltkontakt Schliesser potentialfrei
Bemessungsstrom 16A / 250VAC
Einschaltstrom 20ms/30A, 5ms/120A
Max. Schaltleistung AC1 4000VA
Max. Schaltleistung AC15 750VA
Glühlampe 2000W
Halogenlampen 230VAC 2000W
Leuchtstofflampen komp. 750W
1000W
1000W
3 Stk.
1 kW
Kapazitive Last 30 uF
Material Typische Reichweite
3110000_Betriebsanleitung_da1_120302.odt
V120302 28/02/2012 Seite 1 / 4
Artikelnummer
3110000
3111000
