Montering
Planera först installationen!
Välj lämpligt utrymme för kompressorn på ett avstånd närmare än 2 meter från
förångaren i kylboxen, alternativt 3 meter från kylmagasinet, och inom 1,5 meter
från den plats SP bordgenomföring kommer att monteras. Kompressorn monteras
lämpligen i närheten av bordgenomföringen, normalt i utrymmet under vasken. Försök
att få en enkel och "mjuk" dragning av anslutningsrören mellan de tre enheterna.
Kompressordelen liksom elektroniken är gjord för att tåla rimlig marin miljö. De måste
sitta helt stänkskyddade, sitter bäst i torr skyddad miljö. Kompressorn ska placeras
vågrätt med gummifötterna nedåt för att sedan kunna tåla båten lutningar upp till 30°.
Konsolen är utformad så att den kan stå på ett plant underlag eller hängas på ett skott.
Skruva fast konsolen stabilt mot undelaget, antingen horisontellt eller hängade
på ett skott. Öppna låsjärnen genom att dra ut dem mot vänster och lyft upp dem
något. De stannar kvar där i öppet läge. Sänk ner kompressorn mot konsolen så att
gummifötterna äntrar dobbarna, tryck till och låsjärnen åker in i låst läge.
Kontrollera att kompressorn är ordentligt låst.
Se till att rören inte kommer att nötas mot andra föremål. Skydda rören väl och se
framför allt till att rören inte kan komma i kontakt med elektriska installationer.
Om kompressorn monteras i stuvutrymme eller liknande kan det vara nödvändigt
att skydda den så att den och elektroniken inte kan skadas mekaniskt av annat som
förvaras i stuvutrymmet och att elinstallationen är väl skyddad för att undvika kontakt
med t.ex. metallföremål.

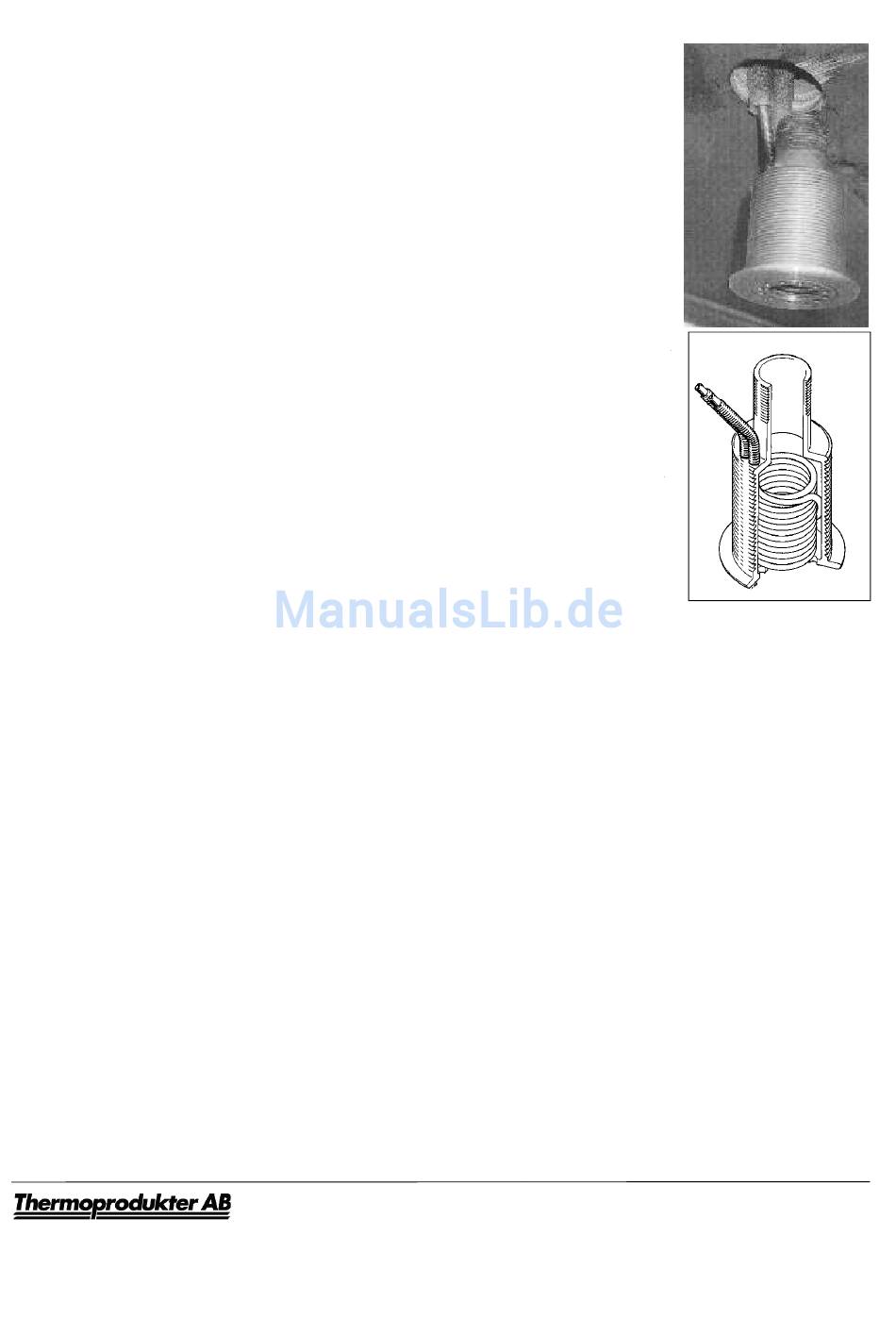

Bordgenomföringen monteras i skrovet i stället för den befi ntliga genomföringen för
avloppet från vasken i pentryt. Hålet i skrovet skall vara ø 60 mm. När den befi ntliga
genomföringen skall ersättas tas den gamla bort genom att en träplugg trycks in i
genomföringen från utsidan, så att en hålsåg ø 60 mm med centrumborr kan användas
för att borra bort den gamla genomföringen helt och hållet, samtidigt som ett hål med
rätt diameter erhålles för den nya genomföringen. Förbindelserören med kopplingar
och fi lter träs utifrån upp genom hålet i skrovet.
Täta noggrant med Sikafl ex 291 eller motsvarande då den nya genomföringen dras fast. Den har ett nyckelgrepp
(NV42) på insidan så att man kan hålla emot då muttern dras åt på insidan. En 1¼" kulventil skall monteras på
genomföringen. Montera först en rak slangnippel för ø 38 mm slang på kulventilen, täta ordentligt, t.ex. med
LocTite 577. Vik undan rören på genomföringen tillräckligt för att kunna montera kulventilen. Täta ordentligt.
Vaskavloppet måste också i förekommande fall ändras för att passa mot ø 38 mm slangen. Som tillbehör fi nns en
monteringssats med en kulventil 1¼", ø 38 mm slangnippel och adapter till vasken. Artikelnummer: 39052.
Kom ihåg att använda dubbla slangklammer under vattenlinjenivån!
Slangen från bordgenomföringen upp till vasken ska dras så vertikalt som möjligt, så att vattnet har fri
rörelseförmåga upp och ner i slangen.
