Montageanleitung Kleinkinder-Karussell „Klara"
Artikel - Nr. 51 4005 401
1
2
3
A
B
C
D
E
F
1
2
3

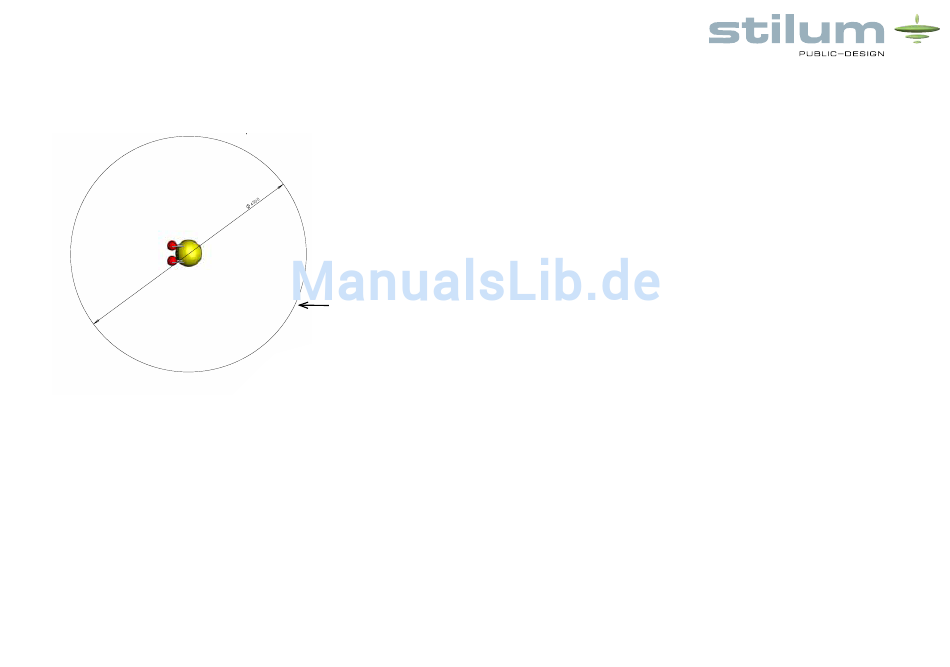

Skizze 3: Draufsicht „Klara"
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
4
5
6
7
Grundfläche des
Mindestraumes =
Sicherheitsraum
Maßstab 1:10
Allgemein-
toleranzen
Kinderkarussell Klara
DIN 7168-m
Datum
Name
Bearb.
18.06.14
Gru
Fallschutzraum
Gepr.
Norm
Fertigung
FSR-Klara-01
4
Zust.
Änderung
Datum
Name
8
A
6. Nach der Abbindezeit die Oberfläche des Fundaments säubern, das vor-
montierte Spielgerät aufsetzen und mit dem Fundamentanker verschrauben.
7. Fundament mit dem der ausgeschriebenen Fallhöhe ≤1000 mm entsprechen-
B
den Fallschutz abdecken. Fallschutz gem. EN 1176-1, Tabelle 4 herstellen.
Empfohlener Boden:
Rasen, Sand, Rindenmulch, Kies, synthetischer Fallschutz
C
8. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
D
Achtung: Eine unvollständige Installation des Spielgerätes oder dessen teilweise
Zerlegung bei Reparaturarbeiten kann zu besonderen Verletzungsgefahren für
die Benutzer führen! Daher in solchen Fällen das Gerät deutlich sichtbar sperren!
E
HINWEIS: Spielgeräte, die Bauteile aus rostfreiem Edelstahl enthalten, sollten
keinesfalls mit „normalen" Stahlteilen in Kontakt kommen. Von diesen Stahlteilen
A3
reiben sich möglicherweise kleine Stahlpartikel ab und hinterlassen in Verbindung
Bl.
mit Feuchtigkeit braune Rostflecken.
Sollten solche Korrosionsstellen an Edelstahlteilen auftreten, so sind diese mit
einem feinen Schleifmittel (Korn 240) zu entfernen.
Bitte achten Sie beim Transport und beim Aufbau darauf, dass die Bauteile aus
Edelstahl keinesfalls mit „normalen" Stahlteilen in Berührung kommen.
Stand: 06/2014 · S. 3
