Inhaltszusammenfassung für Dowell iPower 3000
- Seite 1 Bedienungsanleitung für iPower 3000 Wechselrichter Bedienungsanleitung für iPower 3000 Wechselrichter V1.5 Dowell Electronic Technology...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Gerätebeschreibung.........................3 1.1 Leistungsberechnung........................3 2. Sicherheitshinweise..........................5 2.1 Symbole............................6 2.2 Weitere Sicherheitshinweise......................6 2.3 Installationshinweise für Batterien....................6 3. Anschluss und Einschaltvorgang.......................7 3.1 Vorbereitung..........................7 3.2 Anschluss............................10 3.3 Einschalten..........................11 4. Menü/Parameter..........................12 4.1 Echtzeitinformationen........................12 4.2 Betriebsstatus (LCD)........................13 4.3 Betriebsstatus (LED)........................13 4.4 Tasten............................13 5. Informationsabfragen........................14 6. -
Seite 3: Gerätebeschreibung

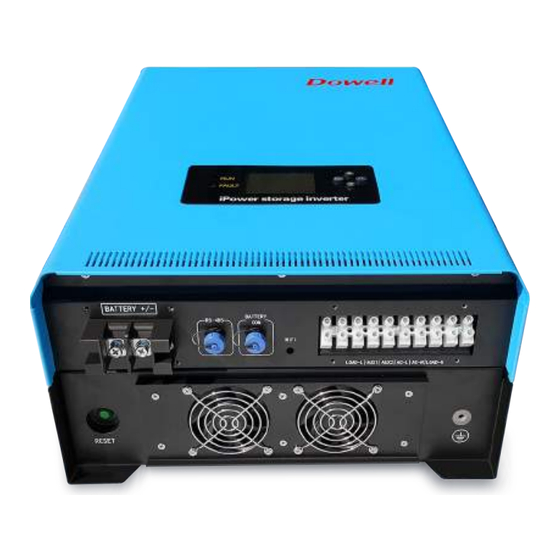

Bedienungsanleitung für iPower 3000 Wechselrichter 1. Gerätebeschreibung Dieses Gerät ist hauptsächlich als steuerndes Element in einer Photovoltaik-Anlage konzipiert. Es steuert übliche Blei-Säure-Batterien oder Lithium Batterien (ent-/laden) für ein energieeffizientes Speichersystem. Das Gerät kann für den Inselbetrieb sowie in Verbindung mit einem Netzanschluss betrieben werden. - Seite 4 = Leistung (Erzeugung/Verbrauch) am Wechselrichter = Anschlusspunkt der PV-Anlage = Anschlusspunkt des Wechselrichters Der Dowell iPower arbeitet Einphasig! Bei einer einphasigen Einspeisung des PV-Wechselrichters ( AP ) schliessen Sie den Batteriewechselrichter ( AP ) auf der gleichen Phase an. Bei...
-
Seite 5: Sicherheitshinweise
Bedienungsanleitung für iPower 3000 Wechselrichter Beispiel 2 (Batterieentladung): Leistungsverbrauch Phase 1: = 1kW Leistungsverbrauch Phase 2: = 4kW Leistungsverbrauch Phase 3: = 1kW Erzeugung der PV-Anlage: = -4kW Leistungserzeugung am Wechselrichter: = -2kW = 1kW + 4kW + 1kW –... -
Seite 6: Symbole
Bedienungsanleitung für iPower 3000 Wechselrichter 2.1 Symbole Achtung! Teile dieses Produktes können Nichtbeachtung kann zu Wiederverwendet werden Sachschäden führen Verpackung: Gefahr! Diese Seite oben Nichtbeachtung kann zu Personenschäden führen Vorsicht! Verpackung: Heiße Oberfläche Höchstens sechs Geräte aufeinander Gerät gehört nicht in den Hausmüll... -
Seite 7: Anschluss Und Einschaltvorgang
Bedienungsanleitung für iPower 3000 Wechselrichter Batterien sind an einem gut belüfteten und temperierten Ort, trocken, unbeweglich und • vor Schäden/Feuer geschützt zu installieren. Leitungen sind so kurz als möglich zu verlegen. • Batterien sind nur durch typengleiche Batterien zu ersetzen. - Seite 8 Bedienungsanleitung für iPower 3000 Wechselrichter Aderendhülse 6x Wandhalterung 1x Ringkabelschuh 2x iPower 1x Garantiekarte 1x RS485-Stecker 1x Bedienungsanleitung 1x Schrauben 6x Montieren Sie das Gerät nur senkrecht an einer stabilen Wand. Entnehmen Sie zur Wandmontage den beigelegten Wandhalter. Bohren Sie sechs 8mm-Löcher mit einer Tiefe von 35..40mm.
-
Seite 9: Abbildung 3: Wandhalter
Bedienungsanleitung für iPower 3000 Wechselrichter Abbildung 3: Wandhalter Abbildung 4: Bohrschablone... -
Seite 10: Anschluss
Bedienungsanleitung für iPower 3000 Wechselrichter 3.2 Anschluss 3.2.1 DC Entfernen Sie die Schutzkappen des Batterieanschlusses. Schließen Sie die Batteriekabel an. Anode/Rot an „+“, Kathode/Schwarz an „-“. Vermeiden Sie eine Verpolung. Sofern Batteriekabel nicht beigelegt sind, empfehlen wir einen Leitungsquerschnitt von 35mm² (bei einer Länge von bis zu 5m) und bei höheren Längen entsprechend der Normen. -
Seite 11: Einschalten
Bedienungsanleitung für iPower 3000 Wechselrichter 3.3 Einschalten Betätigen Sie (einmalig/einrastend) den „RESET“-Taster. Bei durchgeschalteter Batterie, schaltet sich das Gerät ein. Betätigen Sie ein weiteres Mal (Ursprungsstellung) den „RESET“-Taster. Das Gerät bleibt eingeschaltet. Schalten Sie die AC-Anschlüsse ein (Automaten, Schalter, Sicherungen o.ä.). -
Seite 12: Menü/Parameter
Bedienungsanleitung für iPower 3000 Wechselrichter 4. Menü/Parameter 4.1 Echtzeitinformationen Mode Betriebsart Stop 17-12-2014 15:08:00 Mode-SET Betriebsparameter Mode: Mode-SET: E-total Leistungseinsparung Island TouPriP Batteriekapazität E-total : kWh SOC: % Power Aktueller Verbrauch 48.0 Aktuelle Frequenz Power: W Fac: Hz 0.00 Abbildung 7: Bild 1 | Betriebszustand... -
Seite 13: Betriebsstatus (Lcd)
Bedienungsanleitung für iPower 3000 Wechselrichter 4.2 Betriebsstatus (LCD) Die Titelzeile zeigt immer den aktuellen Betriebsstatus des iPower an. Stop Keine Betrieb Stop 17-12-2014 15:08:00 Waiting Wartezustand vor Waiting Connect i n 22 S Wiedereinschalten Running In Betrieb Running 17-12-2014 15:08:00... -
Seite 14: Informationsabfragen
Bedienungsanleitung für iPower 3000 Wechselrichter 5. Informationsabfragen Durch einmaligen Druck auf „OK“ gelangen sie in das Menü. Report Anzeige der letzten zwei Runni ng 17-12-2014 15:08:00 Fehlermeldungen -> Report Setting Parametrierung Inverter Info Informationen zum Setting iPower Inverter Info History Report... -
Seite 15: Battery" - Batterieparameter
Bedienungsanleitung für iPower 3000 Wechselrichter 6.1 „Battery“ - Batterieparameter Bat. Type Batterietyp Stop 17-12-2014 15:08:00 Udown Mindestspannung Bat. Type Acid (42..60V) Udown 42 V Maximalspannung 60 V (42..60V) Capacity Kapazität (aller Module) Capacity 200 Ah Abbildung 15: Batterieparameter Mit der Taste „OK“ bestätigen Sie Ihre Einstellung und gelangen zum nächsten Parameter. Mit den Tasten „RAUF“/“RUNTER“... -
Seite 16: Anytime" - Kontinuierlich
Bedienungsanleitung für iPower 3000 Wechselrichter halten und die Lebensdauer der Batterie zu erhalten, wird ein Ladezyklus zu einem festen Zeitpunkt (06:00 Uhr) angestoßen. 6.2.2 „AnyTime“ - Kontinuierlich Beschreibung: Dieser Modus gleicht dem „Allgemein“-Modus (6.2.1). Bei „AnyTime“ wird im Gegensatz dazu ein unverzügliches Laden und Entladen der Batterien erlaubt. Somit sind mehrere Zyklen innerhalb von 24 Stunden möglich. -
Seite 17: Toupricea" - Zeitgesteuert (Aktiv)
Bedienungsanleitung für iPower 3000 Wechselrichter 6.2.5 „TOUpriceA“ - Zeitgesteuert (aktiv) Beschreibung: Hierbei kann es sich zu Nutze gemacht werden, die Batterien zu laden, während einer Zeitspanne in der der Ertrag einer PV-Anlage am höchsten ist. Und die Batterien zu entladen, während einer Zeitspanne in der Ertrag niedrig und/oder die Energiekosten vom Netzbetreiber... -
Seite 18: Island" - Inselbetrieb
Bedienungsanleitung für iPower 3000 Wechselrichter 6.3 „Island“ - Inselbetrieb Hinweis: In der Betriebsart „island“ - Inselbetrieb können jederzeit Spannungspotentiale am Verbraucheranschluss anliegen. Vout Verbraucherspannung Stop 17-12-2014 17:08:00 Freq. Frequenz (in DE: 50Hz) Ack Mode Betriebsart Vout : 220 V Freq. :... -
Seite 19: Date" - Systemzeit
Bedienungsanleitung für iPower 3000 Wechselrichter 6.5 „Date“ - Systemzeit Stellen Sie für einen korrekten Betrieb des iPower die aktuelle Uhrzeit und das aktuelle Datum ein. Datum JJJJ-MM-TT Runni ng 17-12-2014 15:08:00 J: Jahr M: Monat 2014-12-26 T: Tag Uhrzeit HH:MM:SS... -
Seite 20: Fehlermeldungen
Bedienungsanleitung für iPower 3000 Wechselrichter 9. Fehlermeldungen Fehler-/Warntext Beschreibung INITIAL_FAULT Parametereinstellungen nicht korrekt GFCI_DEVICE_FAULT Betriebsumschaltung nicht möglich GRID_HCT_FAULT Netzsensor fehlerhaft NO_GRID_FAULT Kein Netzanschluss WITH_GRID_FAULT Netzanschluss fehlerhaft EEPROM_FAULT Speicherfehler AD_REF_FAULT Konvertierungsfehler RELAY_FAULT Relais schadhaft CONSIST_FAULT Konsistenzfehler BUS_Over_Vol_FAULT Überspannung BUS_Low_Vol_FAULT Unterspannung PV1_ISO_FAULT... -
Seite 21: Wifi (Optional)
Bedienungsanleitung für iPower 3000 Wechselrichter 10. WiFi (optional) Sofern Ihr Gerät mit der WiFi-Option ausgestattet ist, können Sie Statusmeldungen bequem per Browser beobachten und sogar das Gerät parametrieren. Der iPower stellt dafür einen eigenen (offenen) AccessPoint, unter dem Namen „AP_<wifiID>“, bereit. -
Seite 22: Abbildung 23: Netzwerk Auswählen
Bedienungsanleitung für iPower 3000 Wechselrichter Abbildung 23: Netzwerk auswählen Unter dem Reiter „Wizard“ begleitet Sie das Gerät zur Anmeldung an ein drahtloses Netzwerk mit Internetzugang. Wählen Sie Ihr Heimnetz, samt Verschlüsselung, unter Punkt 3 aus. Unter Punkt 5 stelle Sie die dynamische (via DHCP, empfohlen) oder statische IPv4-Adresse ein. Eine Erfolgsbestätigung erhalten Sie unter Punkt 6. -
Seite 23: Firmware Aktualisieren
Abbildung 24: IP-Parameter Zur online Betriebsüberwachung besuchen Sie die Seite: http://www.solarmanpv.com/portal Und melden Ihr Gerät dort an. Als Inverter Type wählen Sie „Dowell“. 10.2 Firmware aktualisieren Zur Nutzung der Portalfunktion ist eine Firmware ab: H4.01.51Y4.0.01W1.0.52(DW16-05-121-D) auf dem Gerät notwendig. Prüfen lässt sich die aktuelle Version unter „Status“, via Browser auf... -
Seite 24: Abbildung 25: Firmwareversion Prüfen
Bedienungsanleitung für iPower 3000 Wechselrichter Abbildung 25: Firmwareversion prüfen Eine neue Firmware kann über den drahtlosen Zugang auf Ihr Gerät geladen werden. Die benötigten Dateien sowie eine Verwaltungssoftware könne Sie auf Nachfrage von uns erhalten. Vor dem Aktualisieren ist der Wechselrichter in den „stop“-Zustand zu versetzen. Gehen Sie, wie unter Kapitel 10 beschrieben, auf die Adresse http://10.10.100.254... - Seite 25 Bedienungsanleitung für iPower 3000 Wechselrichter Wiederholen Sie die Schritte (1)-(3) für jede Datei die Sie an den Wechselrichter senden möchten. Nach erfolgreicher Übertragung schalten Sie den Wechselrichter aus und trennen Sie kurzzeitig die Batterieverbindung. Schalten Sie den Wechselrichter wieder ein.
-
Seite 26: Drei-Phasen-Sensor (Optional)
Bedienungsanleitung für iPower 3000 Wechselrichter 11. Drei-Phasen-Sensor (optional) Zur Verbrauchsoptimierung kann der iPower mit einem Drei-Phasen-Sensor, sozusagen ein digitaler Stromzähler, verbunden werden. Unten (Eingänge): L1/L2/L3: Jeweiligen drei unterschiedlichen Phasen. Neutralleiter Oben (Abgänge): L1/L2/L3: Jeweiligen drei unterschiedlichen Phasen Neutralleiter 7/8: RS485-Schnittstelle... -
Seite 27: Spezifikation
< 2000 m (über Meer) Geräusch < 30 dB Standbyverbrauch Wandlungsart Isolierter Transformer Kühlung Ventilator IP Schutzklasse IP21 Darstellung Kommunikationsschnittstellen RS485 /WIFI (option) Größe（ B*H*T） 525*400*220mm Gewicht 40kg Dowell Electronic Technology Co., Ltd | Tel: +86(0)519-83181617 -802 oder -805 | info@dowellelectronic.com... -
Seite 28: Kommunikationsschnittstelle (Modbus/Rs485)
Bedienungsanleitung für iPower 3000 Wechselrichter 13. Kommunikationsschnittstelle (Modbus/RS485) Adress Function Values 40101 battery type setting 0Acid, 1 Li-on, 2 NI-MH the parameter value shall be set by 10 times; if the actual value is 40102 battery minimum voltage protection value required to be 42V, it is necessary to set to 420 the parameter value shall be set by 10 times;... - Seite 29 Bedienungsanleitung für iPower 3000 Wechselrichter 41043 Peak, valley and general information of time period 3 0: wave crest 1: even wave charge 2: wave valley 41044 Weather information of time period 3 0: sunny daytime 1: cloudy daytime 2: night...
- Seite 30 Bedienungsanleitung für iPower 3000 Wechselrichter Abbildungsverzeichnis Abbildung 1: Aussenansicht........................3 Abbildung 2: Untere Seite, mit freigelegten Anschlussfeldern............7 Abbildung 3: Wandhalter........................9 Abbildung 4: Bohrschablone.......................9 Abbildung 5: AC Anschlussfeld......................10 Abbildung 6: Erstmeldung.........................11 Abbildung 7: Bild 1 | Betriebszustand....................12 Abbildung 8: Bild 2 | Verbraucherzustand..................12 Abbildung 9: Bild 3 | Verbraucherzustand..................12...
