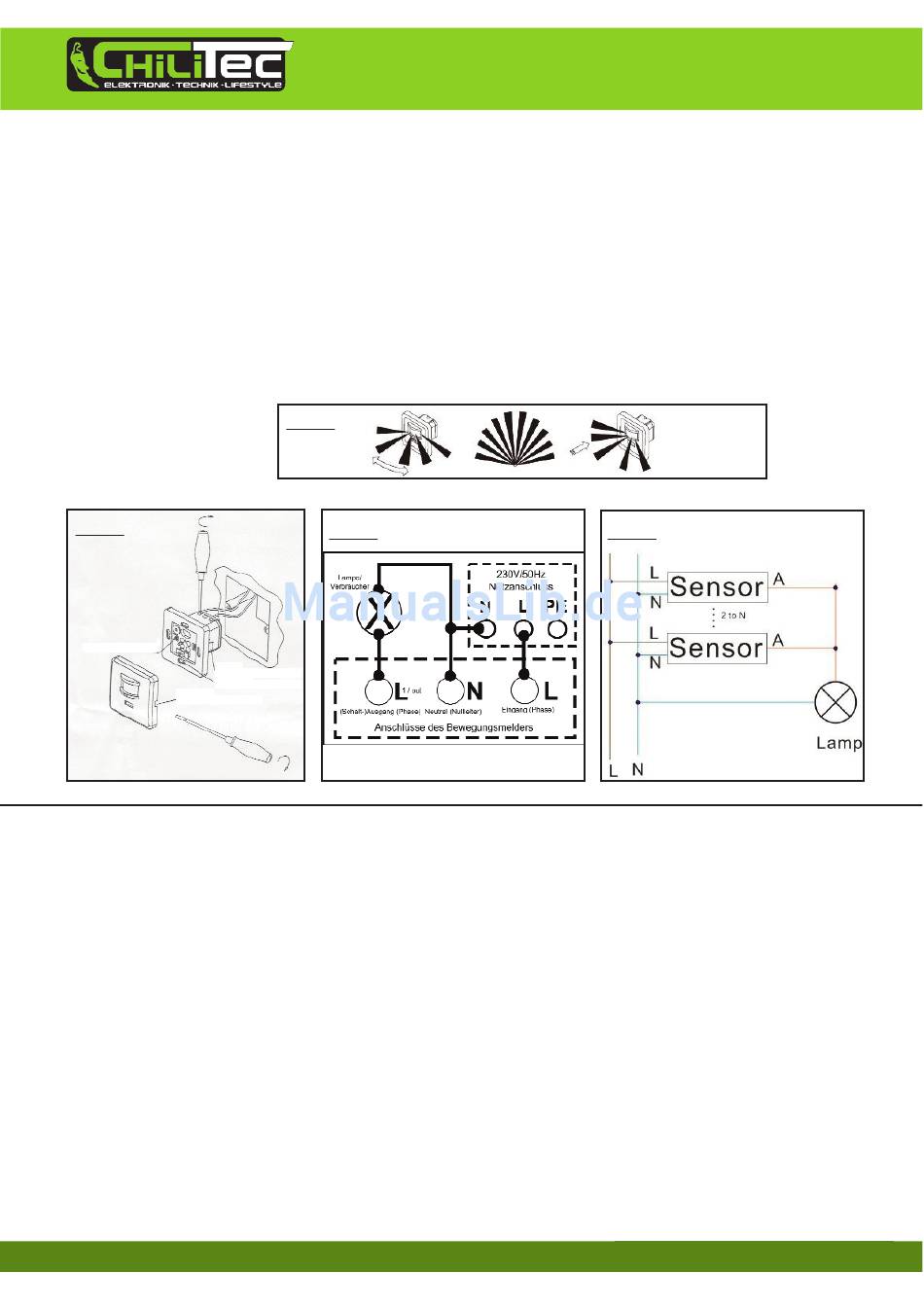

1. Installation (Sicherheitshinweise siehe auch Seite1)
• Anschluss oder Installation darf nur von Fachpersonal durchgeführt werden!
• Schalten Sie bei allen Arbeiten den Stromkreis, in dem die Installation ausgeführt wird, an
der Hauptsicherung komplett ab!
• Montieren Sie für optimale Funktion den Bewegungsmelder quer zur Laufrichtung des
Bereiches, der abgetastet werden soll. Wenn sich Personen direkt auf den
Bewegungsmelder zubewegen, ist die Funktion nur bedingt gegeben!
•
Stecken Sie die abisolierten Adern der Anschlussleitung in die Aufnahmen am Bewegungs
melder und schrauben diese gut fest!
• Entfernen Sie bitte jetzt die vordere Abdeckplatte und setzen Sie den Bewegungsmelder in
die Unterputzdose oder in den dafür vorgesehen Hohlraum ein.
Bild 2
Klammerschraube
Klammerbefestigung
Schraubbefestigung
Abdeckung öffnen
2. Anschluss am Stromkreis:
Schließen Sie den Bewegungsmelder zwischen Verbraucher und Leuchte
achten Sie, dass der Bewegungsmelder nicht zum Betrieb an Leuchtstofflampen ausge-
legt ist. Installieren Sie den Bewegungsmelder nicht in der Nähe von Heizungen oder
Klimageräten. Dies kann die Funktion beeinträchtigen oder das Gerät zerstören!!
Der Bewegungsmelder darf niemals über einen längeren Zeitraum ohne einen Verbrau-
cher betrieben werden. Dies zerstört das Gerät und die Garantie erlischt!
(Bild 4)
zeigt den Anschluss einer Wechselschaltung!
3. Einstellungen und Funktionstest
Funktionstest
Vor dem ersten
• Stellen Sie nun die Regler für Sensor, Mikrofon und Lichteinstellung auf „rechts Anschlag",
höchste Stufe! Stellen Sie die Zeiteinstellung auf „links Anschlag", niedrigste Stufe! Befesti-
gen Sie die Abdeckplatte und vergewissern sich erneut, das der Bewegungsmelder korrekt
befestigt ist. Schalten Sie jetzt am Funktionsschalter auf „ON" und stellen Sie den Strom an
der Hauptsicherung wieder an! Ist alles korrekt installiert, dann bekommt der Bewegungs-
melder Strom und die Lampe wird leuchten. Schalten Sie nun den Funktionsschalter auf
„OFF" sollte die Lampe nach ca. einer halben Minute wieder erlischen. Nachfolgend die
schreibung des Funktionsschalters.
der, also PIR EIN/AUS!
Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre
Anderenfalls besteht LEBENSGEFAHR!!
Bild 1
richtig
Bild 3
bauen Sie den Bewegungsmelder fest ein.
• Der Funktionsschalter deaktiviert den Bewegungsmel-
Bedienungsanleitung
Bild 4
(Bild1)
(Bild 2)
falsch
(Bild 3)
. Bitte be-
Das Anschluss-
Be-
