Inhaltsverzeichnis

Gewicht einer Markise kg
AUSFALL
250 cm
150 cm
34
200 cm
36
250 cm
-
300 cm
-
Bemerkung: das Gewicht einer Markise ist ein Näherungswert, das in Abhängigkeit von Markisenausführung geändert werden kann.
Universal Wandkonsole /
Deckenkonsole
s-90 Uni
www.servisclimax.eu
MONTAGEANLEITUNG

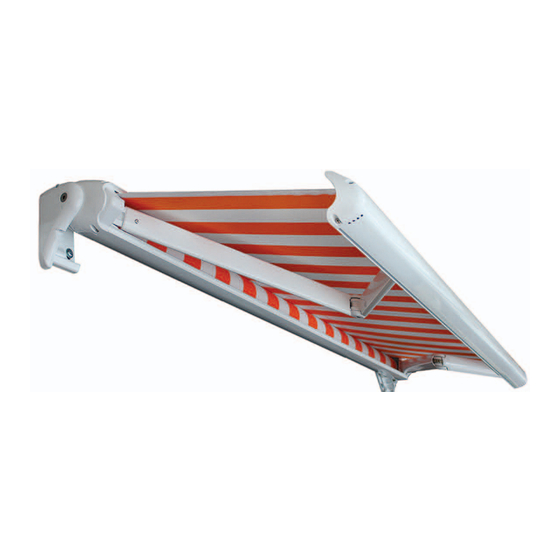

Kassettenmarkise SCRIGNO
MARKISENBREITE SCRIGNO
300 cm
350 cm
38
42
40
44
42
46
46
50
Konsolen für Markise scrigno
Universal Wandkonsole / Deckenkonsole
s-160 Uni
MONTAGEANLEITUNG
400 cm
450 cm
44
48
46
49
48
51
50
54
Dachsparrenkonsole - links, rechts
(nur in Kombination mit Konsole s-90 Uni)
500 cm
50
52
54
59
K-60 L/r
Konsole links
Markisenbreite
127
Frontansicht
Vorderansicht
S-90 UNI
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Climax SCRIGNO

Inhaltszusammenfassung für Climax SCRIGNO

  • Seite 1 150 cm 200 cm 250 cm 300 cm Bemerkung: das Gewicht einer Markise ist ein Näherungswert, das in Abhängigkeit von Markisenausführung geändert werden kann. Konsolen für Markise scrigno Universal Wandkonsole / Dachsparrenkonsole - links, rechts Universal Wandkonsole / Deckenkonsole Deckenkonsole...

  • Seite 2: Zu Dieser Anleitung

    Die Markisen sind geschützt lagern. Halten Sie Schlitztuch montieren. der Markise unser mitgeliefertes Dokument die Vorschriften der Hersteller der Verbindungsmaterialien ein! “Climax: Sicherheitshinweise” Die Montage darf nur von einem qualifizierten Fachbetrieb Bei Bedarf: Neigungswinkel einstellen. erfolgen. Die Unfallverhütungsvorschriften sind zu beachten.

  • Seite 3: Montage

    MONTAGEANLEITUNG Zu dieser Anleitung Die Montage der Markise darf nur nach dieser Anleitung und den dazugehörigen Dokumenten erfolgen. Arbeitsschritte, • Sind die elektrischen Anschüsse vorbereitet? die nur für einen bestimmten Markisen-Typ gelten, sind an Montageort prüfen (Elektro) Falls Elektroanschlüsse noch nicht vorhanden sind, müssen den entsprechenden Stellen beschrieben bzw.

  • Seite 4: Beispiel Der Decken- Wandmontage Scrigno

    MONTAGEANLEITUNG Auflage a! und b! sicherstellen. Beispiel der Decken- Wandmontage SCRIGNO Elastikpuffer bei Montage nicht entfernen Auflage a! und b! sicherstellen. Elastikpuffer bei Montage nicht entfernen Ausführung: Ausführung: Ausführung: Ausführung: Markise einhängen (2. - 3.) und mit den Schrauben kompakt - Wand...
  • Seite 5 MONTAGEANLEITUNG Auflage a! und b! sicherstellen. Auflage a! und b! sicherstellen. Elastikpuffer bei Montage nicht entfernen Elastikpuffer bei Montage nicht entfernen Spielraum 1-4 mm Vergewissern Sie Markise einhängen sich, dass ein Spiel- raum von max. 4 mm Markise einhängen (2. - 3.) und mit den Schrauben Markise einhängen (2.

  • Seite 6: Beispiel Der Dachsparrenmontage Scrigno

    Der Hersteller Somfy empfi ehlt die Montage an den Rand des Frontprofi ls. 200 cm 248 cm Diese Anbringung ist für die Markise Scrigno nicht möglich. Nach der 250 cm 298 cm Montage schalten Sie den Wächter auf höhere Empfi ndlichkeit nach der...

  • Seite 7: Markisen - Zertifikat

    Kurbelbedienung Hängen Sie die Kurbel in die Getriebeöse ein. Drehen Sie die Kurbel und fahren Sie die Markise ein oder aus. Die Markise Scrigno ist mit einem Get- riebe ohne Anschlag ausgestattet. Die Markise darf aus diesem Grund vollständig bis zum Anschlag nicht ausgefahren werden, sonst kann das Tuch durchgehängt werden und die Arme können ganz ausgerichtet werden.
