Inhaltszusammenfassung für Intel SS4200-E

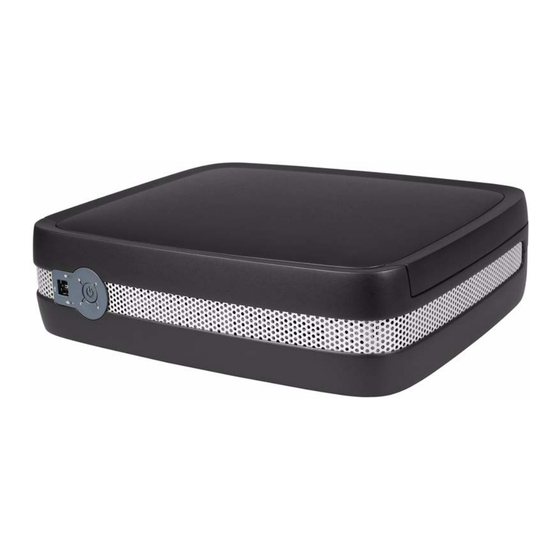

- Seite 1 Intel® Entry Storage System SS4200-E Benutzerhandbuch Ein Handbuch für technisch qualifizierte Monteure von Intel® Gehäusebaugruppen und Produkten Intel-Bestellnummer E20699-002...
- Seite 2 Lizenz auf irgendwelche Urheberrechte, weder ausdrücklich oder stillschweigend noch durch Verwirkung oder anderes. Außer wie in den Verkaufs- und Lieferbedingungen von Intel für solche Produkte festgelegt, übernimmt Intel keinerlei Haftung und gibt keine Gewährleistung, weder ausdrücklich noch stillschweigend, in Bezug auf den Verkauf bzw.
-
Seite 3: Sicherheitsinformationen
Instrucciones de seguridad importantes Lea todas las declaraciones de seguridad y precaución de este documento antes de realizar cualquiera de las instrucciones. Vea Intel Server Boards and Server Chassis Safety ® Information en el Intel Server-Deployment-Toolkit-CD y/o en http://support.intel.com/ support/motherboards/server/sb/cs-010770.htm. -
Seite 4: Важная Информация О Технике Безопасности
необходимо прочитать всю информацию о мерах предосторожности и информацию о технике безопасности, приведенную в настоящем документе. См. также документ Intel Server Boards and Server Chassis Safety Information («Информация о технике безопасности при работе с серверными платами и серверными корпусами Intel») на... -
Seite 5: Warnungen
Sie eine Platine aus der Schutzhülle oder dem Speicherserver entnommen haben, legen Sie sie mit der Komponentenseite nach oben auf eine geerdete, antistatische Oberfläche. Verwenden Sie leitfähigen Schaumstoff, falls vorhanden, jedoch nicht die Platinenhülle. Schieben Sie die Platine nicht über eine Oberfläche. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... - Seite 6 Wiederanbringen der Gehäuseabdeckung: Um eine angemessene Kühlung und den richtigen Luftstrom zu gewährleisten, bringen Sie die Gehäuseabdeckung an, bevor Sie das Speichersystem einschalten. Wenn Sie das Speichersystem ohne die Gehäuseabdeckung betreiben, können Systemteile beschädigt werden. Intel® Entry Storage System SS4200-E – Benutzerhandbuch...
-
Seite 7: Vorwort
Vorwort Vorwort Informationen zu diesem Handbuch ® Vielen Dank für den Erwerb und die Verwendung des Intel Entry Storage System SS4200-E. Dieses Handbuch wurde für Systemtechniker geschrieben, die für die Konfiguration, Fehlerbehebung, Aktualisierung und Reparatur dieses Speichersystems verantwortlich sind. Das Dokument enthält einen kurzen Überblick über die Merkmale des Produkts, eine Liste der Zubehörteile und anderer Komponenten, die Sie möglicherweise benötigen,... -
Seite 8: Weitere Informationen Und Software
Bildschirms ein, und wählen Sie die Option zum Suchen dieses Produkts. Gesuchte Information Verfügbares Dokument oder Software oder Software ® Umfassende technische Intel Entry Storage System SS4200-E Technical Product Specification Daten zum Produkt http://support.intel.com/support/motherboards/server/ss4200-e/ ® Erste Informationen und Intel Entry Storage System SS4200-E Kurzanleitung, in der... -
Seite 9: Inhaltsverzeichnis
Planen der Installation ......................9 Nummerierungskonvention für die Laufwerke ............... 9 Voraussetzungen für die Gehäuseinstallation ..............10 Vorbereiten von Aufstellungsort und Hostserver ..............10 Planen und Konfigurieren der Installation ................. 10 Anschließen des Netzkabels ....................10 Erdungsprüfungen ........................10 Intel® Entry Storage System SS4200-E – Benutzerhandbuch... - Seite 10 LEDs ............................ 49 Frontplatte ..........................50 Fehlerbehebung ........................50 Fehler im Zusammenhang mit der Stromversorgungseinheit ........... 50 Temperaturregelung ......................... 50 Fehler im Zusammenhang mit den Festplattenlaufwerken ..........51 Beheben von Hardwarefehlern .................... 51 Intel® Entry Storage System SS4200-E – Benutzerhandbuch...
- Seite 11 C Support ......................... 67 Internet ..........................67 Telefon ..........................67 USA und Kanada ........................67 Europa ............................67 Asiatisch-Pazifischer Raum ...................... 68 Japan ............................68 Lateinamerika ........................... 69 D Sicherheitshinweise für Installation und Montage ........... 71 Deutsch ..........................71 Intel® Entry Storage System SS4200-E – Benutzerhandbuch...
- Seite 12 Standortauswahl ........................76 Handhabung von Geräten ......................76 Warnungen zu Netzspannung und Elektrizität ................. 77 Warnhinweise für den Systemzugang ..................78 Warnhinweise für Racks ......................79 Elektrostatische Entladungen (ESD) ..................79 Andere Gefahren ........................80 Intel® Entry Storage System SS4200-E – Benutzerhandbuch...
- Seite 13 Tabelle 3. Zustände der Frontplatten-LEDs ................12 Tabelle 4. Funktionalität der Frontplattentaste ................. 13 Tabelle 5. Funktion der Reset-Taste (Wiederherstellung) beim Einschalten ......14 Tabelle 6. Kennzeichnungen für die Konformität des Produkts mit behördlichen Bestimmungen....................59 Intel® Entry Storage System SS4200-E – Benutzerhandbuch xiii...
- Seite 14 Tabellenverzeichnis Intel® Entry Storage System SS4200-E – Benutzerhandbuch...
- Seite 15 Abbildungsverzeichnis Abbildungsverzeichnis Abbildung 1. Intel® Entry Storage System SS4200-E ............... 1 Abbildung 2. Rückseite....................... 2 Abbildung 3. Vorderseite ......................2 Abbildung 4. Gehäuserahmen....................3 Abbildung 5. Anschlüsse auf der E/A-Platine des Mainboards ..........4 Abbildung 6. Mainboard-Layout ....................5 Abbildung 7. Komponenten der Frontplatte................6 Abbildung 8.
- Seite 16 Abbildung 51. Hochklappen der linken Seite der Laufwerksfachbaugruppe......46 Abbildung 52. Suchen des IDE-Anschlusses und Entfernen des DOM........47 Abbildung 53. Installieren des IDE-DOM ................. 48 Abbildung 54. Herunterklappen der linken Seite der Laufwerksfachbaugruppe ...... 48 Intel® Entry Storage System SS4200-E – Benutzerhandbuch...
-
Seite 17: Merkmale Des Speichersystems
Merkmale des Speichersystems ® Das Intel Entry Storage System SS4200-E ist ein maßgeschneidertes Gehäuse, das bis zu vier 3,5-Zoll-SATA-Festplattenlaufwerke mit geringer Einbauhöhe (2,54 cm (1 Zoll)) und Übertragungsraten von 1,5/3,0 GB/s aufnehmen kann. Die einzelnen Laufwerke können vor Ort ausgetauscht werden. -
Seite 18: Abbildung 2. Rückseite
F. USB-Anschluss 1 B. Aktivitätsanzeige Festplattenlaufwerk G. Status-LED für Festplattenlaufwerk 1 C. Status-LED für Festplattenlaufwerk 2 H. Ein/Aus/Status-Taste D. Status-LED für Festplattenlaufwerk 3 I. Status-LED für Festplattenlaufwerk 4 E. USB-Anschluss 0 Abbildung 3. Vorderseite Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 19: Gehäuserahmen
Anziehen der unverlierbaren Schrauben befestigt werden, die sich in den oberen Ecken auf der Rückseite des Gehäuses befinden. Mainboard-Subsystem Das Mainboard-Subsystem besteht aus folgenden Komponenten: ® • Intel Mainboard • Einzelner PCI-e-Steckplatz, nur für Debugging Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 20: E/A-Platine Des Mainboards
Auf der E/A-Platine des Mainboards befinden sich die folgenden Anschlüsse: • Ein RJ-45-Anschluss – Netzwerkkarte 1 (1 GB) • Ein e-SATA-Anschluss • Zwei USB-Anschlüsse: 2 und 3 Netzwerkkarten-LEDs Zwei LEDs rechts und links des Netzwerkkartenanschlusses geben Auskunft über den Status der Netzwerkkarte. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 21: Mainboard-Layout
D. e-SATA-Anschlüsse N. USB-Header E. RS-232-Debuganschluss O. CMOS-Batterie F. PCI-e-Debuganschluss P. SATA 4-Anschluss G. Frontplatten-Header Q. SATA 3-Anschluss H. CPU-Stromanschluss R. SATA 2-Anschluss I. CPU-Prozessor S. SATA 1-Anschluss J. Hauptstromanschluss Abbildung 6. Mainboard-Layout Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 22: Frontplatte
D. Status-LED für Festplattenlaufwerk 1 I. Ein/Aus/Status-Taste E. Status-LED für Festplattenlaufwerk 4 Abbildung 7. Komponenten der Frontplatte Eine vollständige Beschreibung der Funktionen der Frontplatten-LEDs und -Taste finden Sie unter „LEDs und Taste auf der Frontplatte“ auf Seite Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 23: Rückwand
Der Luftstrom fließt von vorne nach hinten, wobei die Kühlluft über die Laufwerke und durch die Lüfter geleitet wird und auf der Rückseite des Gehäuses austritt. Durch Öffnungen auf der Rückseite des Gehäuses kann Kühlluft über den Kühlkörper des Prozessors und das Mainboard strömen. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 24: Laufwerkshalterung
„Zustände der Frontplatten-LEDs“ auf Seite Ersatzteile und Zubehör ® Folgende Ersatzteile sind für das Intel Entry Storage System SS4200-E erhältlich. Tabelle 1. Ersatzteile und Zubehör Teilenummer Beschreibung FXXSS4200EPSU Stromversorgungseinheit FXXSS4200EFAN Lüfter FXXSS4200ESCR DSR-Schraube (Drehschwingungsreduzierung) Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 25: Erste Schritte
Erste Schritte ® In diesem Kapitel werden die Installation und Konfiguration des Intel Entry Storage System SS4200-E erläutert. ® Vorsicht: Verwenden Sie zum Anschließen des Intel Entry Storage System SS4200-E an das Stromversorgungsnetz nur das im Lieferumfang enthaltene Netzkabel oder ein Netzkabel, das für die Spannungs- und Frequenzgegebenheiten in Ihrem Land geeignet ist. -
Seite 26: Voraussetzungen Für Die Gehäuseinstallation
„Anschließen des Netzkabels“ auf Seite Erdungsprüfungen ® Das Intel Entry Storage System SS4200-E darf nur an eine Stromquelle mit geerdetem Schutzleiter angeschlossen werden. Vor dem Einschalten des Systems sollte der Erdungsanschluss von einem qualifizierten Techniker überprüft werden. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 27: Bedienung
Einschalten ® Vorsicht: Nehmen Sie das Intel Entry Storage System SS4200-E erst in Betrieb, wenn die Umgebungstemperatur innerhalb des angegebenen Betriebsbereichs liegt. Wenn die Laufwerke erst kürzlich installiert wurden, lassen Sie ausreichend Zeit für die Temperaturanpassung verstreichen, bevor Sie sie in Betrieb nehmen. -
Seite 28: Leds Und Taste Auf Der Frontplatte
Strom liegt an. System ist gebootet und betriebsbereit. Status-Taste Blinkt blau System wird gebootet. Gelb Ein kritischer oder nicht behebbarer Fehler ist aufgetreten. System ist ausgeschaltet. Es liegt kein Strom an. Aktivitätsanzeige Konstant blau Aktivität auf einem der Laufwerke. Festplattenlaufwerk Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 29: Herunterfahren
Drücken Sie die Ein/Aus/Status-Taste auf der Frontplatte kürzer als drei Sekunden, um das System ordnungsgemäß herunterzufahren. oder • Drücken Sie die Ein/Aus/Status-Taste auf der Frontplatte länger als vier Sekunden, um das System sofort herunterzufahren. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 30: Reset/Wiederherstellung
Wenn die Reset-Taste beim Einschalten eines Speichergeräts gedrückt wird, das NICHT unter Microsoft* Windows Home Server läuft, wird das System auf die Werksvorgaben zurückgesetzt, (d. h. für IP und Kennwort werden die Standardwerte festgelegt). Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 31: Hardware-Installation Und Upgrades
Anbauen der Füße ® Das Intel Entry Storage System SS4200-E wird nicht mit angebauten Füßen geliefert. Sie können das System für horizontale oder vertikale Aufstellung konfigurieren. Hinweis: Die Füße sollten angebaut werden, um die Stabilität des Systems zu gewährleisten und Drehschwingungen zu verringern. -
Seite 32: Abbildung 10. System In Horizontaler Konfiguration
Hardware-Installation und Upgrades Abbildung 10. System in horizontaler Konfiguration Abbildung 11. System in vertikaler Konfiguration Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 33: Ersteinrichtung
Füße in die Gehäuseaussparungen für vertikale Aufstellung ein (Buchstabe „A“ in nachstehender Abbildung). Die Füße sind so konstruiert, dass sie nur in einer Richtung in die Aussparungen passen. Abbildung 13. Ausrichten der Füße für vertikale Systemkonfiguration Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 34: Umsetzen Der Füße Zum Ändern Der Aufstellung (Horizontal In Vertikal)
Aufstellung ein (Buchstabe „B“). Die Füße sind so konstruiert, dass sie nur in einer Richtung in die Aussparungen passen. Abbildung 14. Umsetzen der Füße zum Ändern der Aufstellung (horizontal in vertikal) Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 35: Umsetzen Der Füße Zum Ändern Der Aufstellung (Vertikal In Horizontal)
— Zugang zu Öffnungen der Stromversorgungseinheit Beim Wiederanbringen MUSS die Abdeckung durch Anziehen der unverlierbaren Schrauben auf der Rückseite des Systems befestigt werden. Zum Anziehen der Schrauben kann ggf. ein Kreuzschlitzschraubendreher* verwendet werden. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 36: Abnehmen Der Gehäuseabdeckung
2. Lösen Sie die zwei unverlierbaren Schrauben auf der Rückseite des Systems (Buchstabe „A“ in nachstehender Abbildung). Schieben Sie die Gehäuseabdeckung nach hinten (Buchstabe „B“), und heben Sie sie dann hoch, um sie vom System abzunehmen. Abbildung 16. Abnehmen der Gehäuseabdeckung Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 37: Anbringen Der Gehäuseabdeckung
Abbildung). Schieben Sie die Gehäuseabdeckung zur Vorderseite des Systems (Buchstabe „B“). Ziehen Sie die unverlierbaren Schrauben auf der Rückseite des Systems an (Buchstabe „C“), um die Gehäuseabdeckung am System zu befestigen. Abbildung 17. Anbringen der Gehäuseabdeckung Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 38: Installieren Einer Festplatte
Laufwerkshalterung (Buchstabe „A“ in nachstehender Abbildung). Hinweis: Die DSR-Schrauben können sowohl vor als auch nach dem Hochklappen der Laufwerkshalterung entfernt werden. Hinweis: DSR-Ersatzschrauben befinden sich im Innern des Systems neben der Bedienfeldplatine. Abbildung 18. Entfernen von DSR-Schrauben Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 39: Abbildung 19. Entriegeln Der Laufwerkshalterung
Festplatte an (Buchstabe „A“ in nachstehender Abbildung). Abbildung 20. Anbringen von DSR-Schrauben an der Festplatte 8. Setzen Sie die Festplatte in das Laufwerksfach ein. Abbildung 21. Einsetzen der Festplatte in das Laufwerksfach Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 40: Abbildung 22. Anschließen Von Sata- Und Stromkabel
Abbildung 23. Verriegeln der Laufwerkshalterung 11. Bringen Sie die Gehäuseabdeckung wieder an. Anweisungen finden Sie unter „Anbringen der Gehäuseabdeckung“ auf Seite 12. Schließen Sie alle Peripheriegeräte und das Netzkabel wieder an. Fahren Sie das Speichersystem hoch. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 41: Austauschen Einer Stromversorgungseinheit
3. Schalten Sie alle an das Speichersystem angeschlossenen Peripheriegeräte aus. Fahren Sie das Speichersystem herunter. 4. Ziehen Sie das Netzkabel. 5. Nehmen Sie die Gehäuseabdeckung ab. Anweisungen finden Sie unter „Abnehmen der Gehäuseabdeckung“ auf Seite Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 42: Abbildung 24. Hochklappen Der Linken Seite Der Laufwerksfachbaugruppe
Abbildung 24. Hochklappen der linken Seite der Laufwerksfachbaugruppe 7. Entfernen Sie das Luftleitblech. Hierzu müssen Sie das Luftleitblech möglicherweise leicht zusammendrücken, um es aus den beiden seitlichen Laschen im Gehäuse ziehen zu können. Abbildung 25. Entfernen des Luftleitblechs Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 43: Abbildung 26. Entfernen Der Defekten Stromversorgungseinheit
(Buchstabe „D“), und heben Sie sie dann aus dem System heraus (Buchstabe „E“). Hinweis: Möglicherweise müssen Sie Kabelbinder entfernen, mit denen die Stromkabel in der Mitte der Laufwerksfachbaugruppe befestigt sind. Hinweis: Die Abbildung zeigt das System mit ausgebauter Laufwerksfachbaugruppe. Abbildung 26. Entfernen der defekten Stromversorgungseinheit Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 44: Abbildung 27. Entfernen Der Sicherungslasche Von Der Alten Stromversorgungseinheit
9. Entfernen Sie die Sicherungslasche von der alten Stromversorgungseinheit (Buchstabe „A“ in nachstehender Abbildung). Abbildung 27. Entfernen der Sicherungslasche von der alten Stromversorgungseinheit 10. Bringen Sie die Sicherungslasche an der neuen Stromversorgungseinheit an. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 45: Abbildung 28. Installieren Der Neuen Stromversorgungseinheit
Stromanschluss auf dem Mainboard an (Buchstabe „E“). Hinweis: Zum Befestigen von Kabelbindern sind im unteren Bereich der Laufwerksfachbaugruppe Öffnungen vorgesehen. Hinweis: Die Abbildung zeigt das System mit ausgebauter Laufwerksfachbaugruppe. Abbildung 28. Installieren der neuen Stromversorgungseinheit Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 46: Abbildung 29. Anbringen Des Luftleitblechs
Abbildung 30. Herunterklappen der linken Seite der Laufwerksfachbaugruppe 14. Bringen Sie die Gehäuseabdeckung wieder an. Anweisungen finden Sie unter „Anbringen der Gehäuseabdeckung“ auf Seite 15. Schließen Sie alle Peripheriegeräte und das Netzkabel wieder an. Fahren Sie das Speichersystem hoch. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 47: Anschließen Des Netzkabels
Dieses Produkt darf nur an eine Stromquelle mit geerdetem Schutzleiter angeschlossen werden. Stellen Sie vor dem Einschalten des Systems sicher, dass der Erdungsanschluss von einem qualifizierten Elektroingenieur überprüft wurde, der die lokalen und nationalen elektrischen Standards kennt. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 48: Austauschen Eines Lüfters
Gehäuseabdeckung“ auf Seite So tauschen Sie den rechten Lüfter aus: 6. Klappen Sie die rechte Seite der Laufwerksfachbaugruppe hoch (Buchstabe „A“ in nachstehender Abbildung). Abbildung 32. Hochklappen der rechten Seite der Laufwerksfachbaugruppe Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 49: Abbildung 33. Entfernen Des Rechten Lüfterschutzgitters
Abbildung). Schieben Sie den Lüfter nach oben und aus den Öffnungen im Gehäuse heraus, um ihn von der Rückseite des Gehäuses zu lösen (Buchstabe „B“). Nehmen Sie den Lüfter aus dem System (Buchstabe „C“). Abbildung 34. Entfernen des rechten Lüfters aus dem System Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 50: Abbildung 35. Installieren Des Neuen Rechten Lüfters
10. Bringen Sie das Lüfterschutzgitter wieder an (Buchstabe „A“ in nachstehender Abbildung). Befestigen Sie das Lüfterschutzgitter mit den beiden zuvor entfernten Schrauben an der Gehäuserückseite (Buchstabe „B“). Abbildung 36. Wiederanbringen des rechten Lüfterschutzgitters Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 51: Abbildung 37. Herunterklappen Der Rechten Seite Der Laufwerksfachbaugruppe
13. Schließen Sie alle Peripheriegeräte und das Netzkabel wieder an. Fahren Sie das Speichersystem hoch. So tauschen Sie den linken Lüfter aus: 14. Klappen Sie die linke Seite der Laufwerksfachbaugruppe hoch (Buchstabe „A“ in nachstehender Abbildung). Abbildung 38. Hochklappen der linken Seite der Laufwerksfachbaugruppe Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 52: Abbildung 39. Entfernen Des Linken Lüfterschutzgitters
Hardware-Installation und Upgrades 15. Entfernen Sie die beiden Schrauben, mit denen das Lüfterschutzgitter an der Gehäuserückseite befestigt ist (Buchstabe „A“ in nachstehender Abbildung). Entfernen Sie das Lüfterschutzgitter (Buchstabe „B“). Abbildung 39. Entfernen des linken Lüfterschutzgitters Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 53: Abbildung 40. Entfernen Des Linken Lüfters
Abbildung). Schieben Sie den Lüfter nach oben und aus den Öffnungen im Gehäuse heraus, um ihn von der Rückseite des Gehäuses zu lösen (Buchstabe „B“). Nehmen Sie den Lüfter aus dem System (Buchstabe „C“). Abbildung 40. Entfernen des linken Lüfters Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 54: Abbildung 41. Installieren Des Neuen Linken Lüfters
Abbildung). Schieben Sie die Gummitüllen auf der Rückseite des Lüfters in die entsprechenden Öffnungen im Gehäuse (Buchstabe „B“). Schließen Sie das Lüfterkabel an das Mainboard an (Buchstabe „C“). Abbildung 41. Installieren des neuen linken Lüfters Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 55: Abbildung 42. Wiederanbringen Des Linken Lüfterschutzgitters
Abbildung 43. Herunterklappen der linken Seite der Laufwerksfachbaugruppe 20. Bringen Sie die Gehäuseabdeckung wieder an. Anweisungen finden Sie unter „Anbringen der Gehäuseabdeckung“ auf Seite 21. Schließen Sie alle Peripheriegeräte und das Netzkabel wieder an. Fahren Sie das Speichersystem hoch. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 56: Austauschen Von Speichermodulen
4. Nehmen Sie die Gehäuseabdeckung ab. Anweisungen finden Sie unter „Abnehmen der Gehäuseabdeckung“ auf Seite 5. Klappen Sie die rechte Seite der Laufwerksfachbaugruppe hoch (Buchstabe „A“ in nachstehender Abbildung). Abbildung 44. Hochklappen der rechten Seite der Laufwerksfachbaugruppe Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 57: Abbildung 45. Suchen Des Dimm-Steckplatzes Und Entfernen Des Speichermoduls
(Buchstabe „A“). Fassen Sie das DIMM-Modul an den Kanten an, und ziehen Sie es aus dem Steckplatz (Buchstabe „B“). Bewahren Sie das DIMM-Modul in einer antistatischen Verpackung auf. Abbildung 45. Suchen des DIMM-Steckplatzes und Entfernen des Speichermoduls Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 58: Abbildung 46. Einsetzen Eines Neuen Dimm-Moduls
Laufwerksfachbaugruppe 9. Bringen Sie die Gehäuseabdeckung wieder an. Anweisungen finden Sie unter „Anbringen der Gehäuseabdeckung“ auf Seite 10. Schließen Sie alle Peripheriegeräte und das Netzkabel wieder an. Fahren Sie das Speichersystem hoch. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 59: Austauschen Der Cmos-Batterie
4. Nehmen Sie die Gehäuseabdeckung ab. Anweisungen finden Sie unter „Abnehmen der Gehäuseabdeckung“ auf Seite 5. Klappen Sie die rechte Seite der Laufwerksfachbaugruppe hoch (Buchstabe „A“ in nachstehender Abbildung). Abbildung 48. Hochklappen der rechten Seite der Laufwerksfachbaugruppe Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 60: Abbildung 49. Suchen Und Entfernen Der Cmos-Batterie
Oberkante der Batterie weg, bis die Batterie nicht mehr vom Bügel gehalten wird. Achten Sie darauf, den Bügel nicht zu verbiegen. Ziehen Sie die Batterie aus dem Steckplatz. Abbildung 49. Suchen und Entfernen der CMOS-Batterie Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 61: Abbildung 50. Herunterklappen Der Rechten Seite Der Laufwerksfachbaugruppe
„Anbringen der Gehäuseabdeckung“ auf Seite 12. Schließen Sie alle Peripheriegeräte und das Netzkabel wieder an. Fahren Sie das Speichersystem hoch. 13. Führen Sie das BIOS Setup-Dienstprogramm aus, um die Konfigurationseinstellungen entsprechend der Echtzeituhr wiederherzustellen. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 62: Bootlaufwerk
Bootlaufwerk ® Das Intel Entry Storage System SS4200-E unterstützt zwei Verfahren zum Laden von Betriebssystemen oder Speichersoftware. Wenn das System einen Intel Speicherverwaltungs-Stack verwendet, verfügt es über ein IDE-DOM (Disk On Module) auf dem Mainboard. Dieses DOM enthält das Betriebssystem und sämtliche Verwaltungssoftware. -
Seite 63: Abbildung 52. Suchen Des Ide-Anschlusses Und Entfernen Des Dom
IDE-DOM problemlos herausziehen zu können. Andernfalls kann die Umrandung des IDE-Anschlusses beschädigt werden. Ziehen Sie das Stromkabel vom IDE-DOM ab (Buchstabe „B“). Abbildung 52. Suchen des IDE-Anschlusses und Entfernen des DOM Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 64: Abbildung 53. Installieren Des Ide-Dom
Laufwerksfachbaugruppe 9. Bringen Sie die Gehäuseabdeckung wieder an. Anweisungen finden Sie unter „Anbringen der Gehäuseabdeckung“ auf Seite 10. Schließen Sie alle Peripheriegeräte und das Netzkabel wieder an. Fahren Sie das Speichersystem hoch. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 65: Fehlerbehebung Und Problemlösung
Problemlösung Überblick ® Das Intel Entry Storage System SS4200-E beinhaltet Überwachungs- und Steuerlogik, um Probleme mit den Stromversorgungs- und Kühlsystemen des Gehäuses diagnostizieren zu können. Die Sensoren für Stromversorgungs- und Kühlstatus befinden sich in der Stromversorgungseinheit bzw. im Lüftergehäuse. Für jede Einheit steht eine unabhängige Überwachung zur Verfügung. -
Seite 66: Frontplatte
Eine Beschreibung der Funktionen und Positionen der Frontplatten-LEDs finden Sie unter „LEDs und Taste auf der Frontplatte“ auf Seite Fehlerbehebung ® In den folgenden Abschnitten werden häufige Probleme mit dem Intel Entry Storage System SS4200-E sowie mögliche Lösungen beschrieben. Einzelheiten zum Entfernen und Wiederanbringen einer Komponente finden Sie unter „Hardware-Installation und Upgrades“... -
Seite 67: Fehler Im Zusammenhang Mit Den Festplattenlaufwerken
Servicetechniker zugreifen sollten. Beim Wiederanbringen MUSS die Abdeckung durch Anziehen der zwei unverlierbaren Schrauben auf der Rückseite des Gehäuses befestigt werden. Zum Anziehen der unverlierbaren Schrauben kann ein Kreuzschlitzschraubendreher* verwendet werden. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... - Seite 68 Fehlerbehebung und Problemlösung Intel® Entry Storage System SS4200-E – Benutzerhandbuch...
-
Seite 69: Technische Daten
+5 V Aux: 4 A; +12 V: 70 A max. Ausgangsschienen Abmessungen H x B x L: 40,5 mm x 81,5 mm x 150 mm (1,6 Zoll x 3,2 Zoll x 5,9 Zoll) Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 70: Netzkabel
Kabeltyp Harmonisiert, H05-VVF-3G1.0 Buchse IEC 320, C-13, 250 V, 10 A Lüfter Lüfter Anzahl: (2) 70 mm x 70 mm x 15 mm axial Drehzahlregelung durch Pulsweitenmodulation (PWM) Einzelne Drehzahlausgaben für jeden Lüfter Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 71: Umgebung
Getestet bis zu einem Fall aus ca. 76 cm (30 Zoll) Höhe bei einer Beschleunigung von 25 g Vibration, verpackt 2,2 grms, Zufallsschwingung 5 bis 500 Hz Vibration, unverpackt 1,09 grms, Zufallsschwingung 5 bis 500 Hz Intel® Entry Storage System SS4200-E – Benutzerhandbuch... - Seite 72 Technische Daten Intel® Entry Storage System SS4200-E – Benutzerhandbuch...
-
Seite 73: A Informationen Zur Einhaltung Von Vorschriften Und Zu Konformität
Um die Eignung dieses Produkts für andere Produktkategorien und Umgebungen (beispielsweise Medizin, Industrie, Telekommunikation, NEBS, Wohnanlagen, Alarmsysteme, Testgeräte usw.) als informationstechnisches Gerät festzustellen, ist unter Umständen eine weitere Beurteilung erforderlich. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 74: Konformität Des Produkts Mit Den Sicherheitsbestimmungen
GOST R 50628-95 – Immunität (Russland) • Weißrussische Zulassung (Weißrussland) • Ukrainische Zulassung (Ukraine) • RRL MIC-Mitteilung Nr. 1997-41 (EMV) und 1997-42 (EMI) (Korea) • GB 9254 – CNCA-Zertifizierung (China) • GB 17625 – CNCA (Oberschwingung) (China) Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 75: Zertifizierungen/Registrierungen/Erklärungen
Tabelle 6. Kennzeichnungen für die Konformität des Produkts mit behördlichen Bestimmungen Name des Zeichens Land Zeichen cULus- USA/Kanada Zulassungszeichen GS-Zeichen Deutschland CE-Zeichen Europa FCC-Zeichen (Klasse B) EMC-Zeichen (Klasse B) Kanada CANADA ICES-003 CLASS B CANADA NMB-003 CLASSE B C-Tick-Zeichen Australien/Neuseeland Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 76: Hinweise Zur Elektromagnetischen Verträglichkeit
Konformität darzustellen, wurde das Produkt mit dem CE-Zeichen gekennzeichnet. Rücknahme/Produktrecycling Die Systeme und Bedingungen für Produktrecycling oder -rücknahme sind in jedem Land unterschiedlich. Informationen zu Produktrecycling und/oder -rücknahme erhalten Sie beim Verkäufer oder Händler des Produkts. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 77: Einhaltung Der Richtlinie Zur Beschränkung Der Verwendung Gefährlicher Stoffe (Rohs)
Einhaltung der Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe (RoHS) Intel wendet ein Konzept an, mit dem die Verwendung gefährlicher Stoffe gemäß der EU-Richtlinie 2002/95/EG eingeschränkt wird. Die Konformität beruht auf der Erklärung, dass die in der RoHS-Richtlinie aufgeführten gefährlichen Stoffe entweder (1) in einer Menge verwendet werden, die unter sämtlichen anwendbaren Grenzwerten liegt, oder dass... - Seite 78 Informationen zur Einhaltung von Vorschriften und zu Konformität Intel® Entry Storage System SS4200-E – Benutzerhandbuch...
-
Seite 79: B Garantie
• RÜCKERSTATTUNG des zu dem Zeitpunkt aktuellen Werts des Produkts, wenn Intel nicht in der Lage ist, das Produkt zu reparieren oder auszutauschen. Wenn das Produkt fehlerhaft ist, werden die Transportkosten für die Rücksendung des Produkts an den Käufer innerhalb der USA von Intel übernommen. Für alle anderen Regionen sind die Kosten für Versand, Zollabfertigung und sonstige Ausgaben in diesem... -
Seite 80: Reichweite Der Beschränkten Garantie
Garantie Reichweite der beschränkten Garantie Intel garantiert nicht, dass die im Rahmen dieser Garantie zu liefernden Produkte keine Konstruktionsfehler oder sogenannte „Druckfehler“ aufweisen, unabhängig davon, ob sie als eigenständige Produkte oder in andere Produkte integriert geliefert werden, einschließlich, jedoch ohne Beschränkung auf Halbleiterkomponenten. Die aktuellen Druckfehler sind auf Anfrage erhältlich. -
Seite 81: Inanspruchnahme Des Garantieservice
Austauschprodukt ist für die verbleibende Dauer des ursprünglichen Garantiezeitraums denselben Beschränkungen und Ausschlüssen unterworfen. Telefonischer Support Wenn Sie die gewünschten Informationen nicht auf der Website von Intel (http://www.intel.com/) finden, können Sie Ihren Händler vor Ort oder einen Kundensupportmitarbeiter von Intel anrufen. Die entsprechenden Telefonnummern finden Sie unter „Support“. - Seite 82 Garantie Intel® Entry Storage System SS4200-E – Benutzerhandbuch...
-
Seite 83: C Support
Für jeden Anruf wird pauschal eine Gebühr in Höhe von USD 25,00 fällig, die entsprechend des aktuellen Kreditkartenwechselkurses zuzüglich anfallender Steuern in die jeweilige Landeswährung umgerechnet wird. (Intel behält sich das Recht vor, die Gebühren für Telefon-Support jederzeit ohne Vorankündigung zu ändern.) Die aktuelle Liste der Support-Kontakte finden Sie unter http://www.intel.com/... -
Seite 84: Asiatisch-Pazifischer Raum
Singapur..... 65 6213-1311 Taiwan ....2 2545-1640 Thailand ..... 1 800 631 0003 Vietnam ....632 6368416 (IDD über die Philippinen) Japan Inland ....0120 868686 Aus dem Ausland ..81 298 47 0800 Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 85: Lateinamerika
Paraguay .... 001 916 377 0114 Peru ....001 916 377 0114 Uruguay....001 916 377 0114 Venezuela.... Rufen Sie AT&T USA unter 0 800 2255 288 an. Sobald die Verbindung steht, wählen Sie 800 843 4481. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... - Seite 86 Support Intel® Entry Storage System SS4200-E – Benutzerhandbuch...
-
Seite 87: D Sicherheitshinweise Für Installation Und Montage
Anschlusskabel von den I/O Anschlüssen oder Ports ab. 5. Tragen Sie ein geerdetes Antistatik Gelenkband, um elektrostatische Ladungen (ESD) über blanke Metallstellen bei der Handhabung der Komponenten zu vermeiden. 6. Schalten Sie das System niemals ohne ordnungsgemäß montiertes Gehäuse ein. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... - Seite 88 Der Mikroprozessor und der Kühler sind möglicherweise erhitzt, wenn das System in Betrieb ist. Außerdem können einige Platinen und Gehäuseteile scharfe Spitzen und Kanten aufweisen. Arbeiten an Platinen und Gehäuse sollten vorsichtig ausgeführt werden. Sie sollten Schutzhandschuhe tragen. Intel® Entry Storage System SS4200-E – Benutzerhandbuch...
- Seite 89 Telekommunikationsleitungen mit dem Modem bestehen; • mit einer geerdeten Wechselstromsteckdose ausgerüstet sein; • über ausreichend Platz verfügen, um Zugang zu den Netzkabeln zu gewährleisten, da der Stromanschluss des Produkts hauptsächlich über die Kabel unterbrochen wird. Intel® Entry Storage System SS4200-E – Benutzerhandbuch...
- Seite 90 Sicherheitshinweise für Installation und Montage Intel® Entry Storage System SS4200-E – Benutzerhandbuch...
-
Seite 91: E Sicherheitshinweise
Weist auf potentielle Gefahr bei Nichtbeachtung der angezeigten Informationen hin. Weist auf die Gefahr eines Stromschlags hin, der bei Nichtbeachtung der Sicherheitshinweise zu schweren oder tödlichen Verletzungen führen kann. Weist auf Verbrennungsgefahr an heißen Bauteilen bzw. Oberflächen hin. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 92: Zielbenutzer Der Anwendung
Verwenden Sie mechanische oder andere geeignete Hilfsmittel zum Transportieren oder Anheben von Geräten. • Entfernen Sie alle Komponenten, die sich leicht abnehmen lassen, um das Gewicht zu reduzieren und die Handhabung zu erleichtern. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 93: Warnungen Zu Netzspannung Und Elektrizität
Die Netzkabel sind die Hauptvorrichtung zum Trennen des Geräts vom Stromnetz. Die Steckdose muss in der Nähe der Anlage angebracht und gut erreichbar sein. • Netzkabel müssen an eine ordnungsgemäß geerdete Steckdose angeschlossen sein. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 94: Warnhinweise Für Den Systemzugang
Einbauen von Hot-Plug-Komponenten sorgfältig vor, um nicht mit heißen Komponenten in Berührung zu kommen. Vorsicht: Berühren Sie nicht die rotierenden Lüfterflügel, um Verletzungen zu vermeiden. Falls Ihr System mit eine Lüfterabdeckung ausgestattet ist, darf es nicht ohne diese Abdeckung betrieben werden. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 95: Warnhinweise Für Racks
Ausbau aus dem Server mit der Bauelementseite nach oben auf eine geerdete, statisch entladene Unterlage.Verwenden Sie dazu, sofern verfügbar, eine leitfähige Schaumstoffunterlage, jedoch nicht die Schutzhülle der Platine. Ziehen Sie die Platine nicht über eine Fläche. Intel® Entry Storage System SS4200-E – Benutzerhandbuch... -
Seite 96: Andere Gefahren
• Öffnen Sie keinesfalls das Gehäuse von Laser-Peripheriegeräten oder Laser- Komponenten. • Laser-Peripheriegeräte oder -Komponenten besitzen keine für den Benutzer wartungsbedürftigen Teile. • Schicken Sie das Gerät für Wartungsarbeiten an den Hersteller zurück. Intel® Entry Storage System SS4200-E – Benutzerhandbuch...
