thomann The t.racks DS 2418 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für thomann The t.racks DS 2418
Inhaltszusammenfassung für thomann The t.racks DS 2418

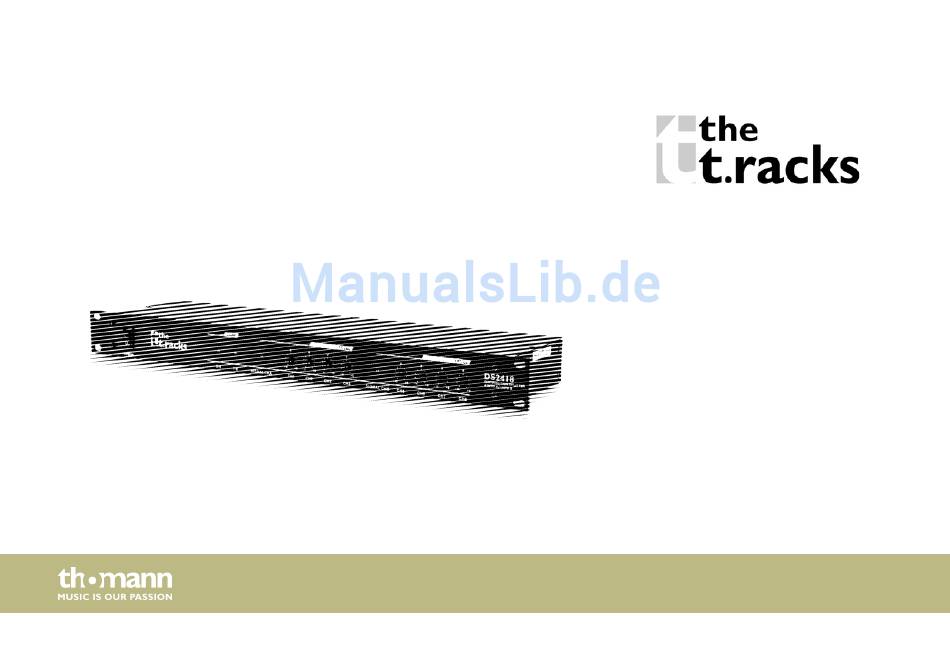

- Seite 1 DS 2418 audio splitter bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 25.09.2015, ID: 244501...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................7 Leistungsmerkmale..........................12 Installation und Inbetriebnahme....................13 4.1 Anschlussbelegung......................... 13 Anschlüsse und Bedienelemente....................15 Technische Daten............................ 21 Umweltschutz............................23 DS 2418... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering‐...
- Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. audio splitter...
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Verteilung eingehender Audiosignale auf mehrere geräteinterne Aus‐ Gebrauch gänge. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedin‐ gungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 8 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 9 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
- Seite 10 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
- Seite 11 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 12: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Zwei Betriebsmodi (2 in 4 und 1 in 8) schaltbar Acht separat regelbare Ausgänge Zwei Link-Ausgänge Ein- und Ausgänge ausgeführt als XLR-Anschlüsse Effizientes Schaltungsdesign für minimale Verzerrung und geringstes Rauschen Einbau in 19-Zoll-Racks (1 HE), Einbautiefe 12 cm audio splitter... -
Seite 13: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 14 Installation und Inbetriebnahme XLR-Anschlüsse für Signalein-/ XLR-Einbaubuchsen dienen als Signaleingänge, XLR-Einbaustecker dienen als Signalausgänge. ausgänge Zeichnung und Tabelle zeigen die XLR-Pinbelegung. Symmetrische Beschaltung: Masse Positives Signal (+) Negatives Signal (–) Unsymmetrische Beschaltung: Masse Signal Gebrückt mit Pin 1 audio splitter...
-
Seite 15: Anschlüsse Und Bedienelemente

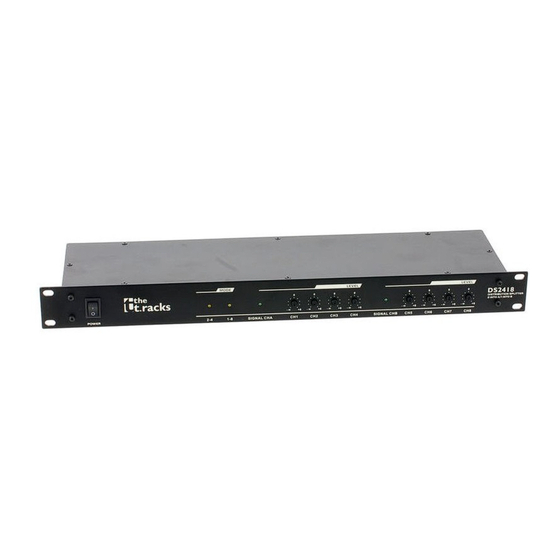

Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite DS 2418... - Seite 16 Anschlüsse und Bedienelemente 1 Netzschalter zum Ein- und Ausschalten des Geräts. 2 Anzeige-LED Betriebsart 2–4 In diesem Modus werden die an INPUT CHA und INPUT CHB anliegenden Audiosignale auf die zugehörigen Aus‐ gänge CH1 bis CH4 und CH5 bis CH8 verteilt (Stereo-Betrieb). 3 Anzeige-LED Betriebsart 1–8 In diesem Modus wird das an INPUT CHA oder INPUT CHB anliegende Audiosignal auf alle Ausgänge (CH1 bis CH8) verteilt (Mono-Betrieb).
- Seite 17 Anschlüsse und Bedienelemente 6 Anzeige-LED SIGNAL CHB Diese LED leuchtet, wenn ein Audiosignal mit einem Pegel ab 40 mV über Kanal B empfangen wird. 7 CH5 – CH8 Pegelregler für die Kanäle 5 bis 8. Mit diesen Reglern kann das Ausgangssignal kanalbezogen in einem Bereich von 0 bis +6 dB angepasst werden.
- Seite 18 Anschlüsse und Bedienelemente Rückseite audio splitter...
- Seite 19 Anschlüsse und Bedienelemente 8 CH8 – CH5 Signalausgänge 8 bis 5 von Kanal B (XLR-Einbaustecker). 9 LINK Über diesen Signalausgang (XLR-Einbaustecker) kann das INPUT-Signal von Kanal B beispielsweise auf einen wei‐ teren Splitter durchgeschleift werden. 10 INPUT Signaleingang Kanal B (XLR-Einbaubuchse). 11 MODE Druckknopf für die Umstellung des Betriebsmodus (gedrückt: 2 in 4, nicht gedrückt: 1 in 8).
- Seite 20 Anschlüsse und Bedienelemente 14 INPUT Signaleingang Kanal A (XLR-Einbaubuchse). 15 Kaltgeräteeinbaustecker mit Sicherungshalter für die Stromversorgung. audio splitter...
-
Seite 21: Technische Daten
Technische Daten Technische Daten Eingangsimpedanz 10 kΩ (symmetrisch) Ausgangsimpedanz 47 Ω (symmetrisch) Maximale Eingangsverstärkung pro Kanal +6 dB Maximaler Eingangspegel > 20 dBU Maximaler Ausgangspegel > 20 dBU Klirrfaktor (THD+N) < 0,008 % > 115 dB Dynamikumfang Signal-/Rauschabstand > 100 dB, A-bewertet Frequenzbereich 20 Hz …... - Seite 22 Technische Daten Sicherung 5 mm × 20 mm, 250 mA, 250 V, träge Abmessungen 1 HE im 19-Zoll-Rack, Einbautiefe 12 cm Gewicht 2,5 kg audio splitter...
-
Seite 23: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 24 Notizen audio splitter...
- Seite 25 Notizen DS 2418...
- Seite 26 Notizen audio splitter...
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
