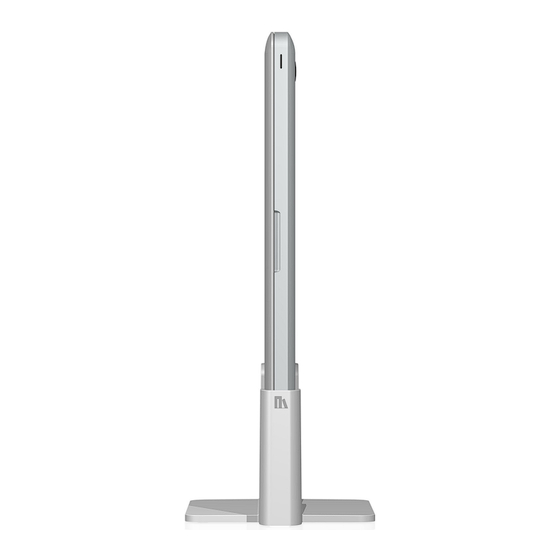

Henge Docks Vertical Docks Bedienungsanleitung Und Benutzerhandbuch

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung und Benutzerhandbuch

Werbung

loading

Inhaltszusammenfassung für Henge Docks Vertical Docks

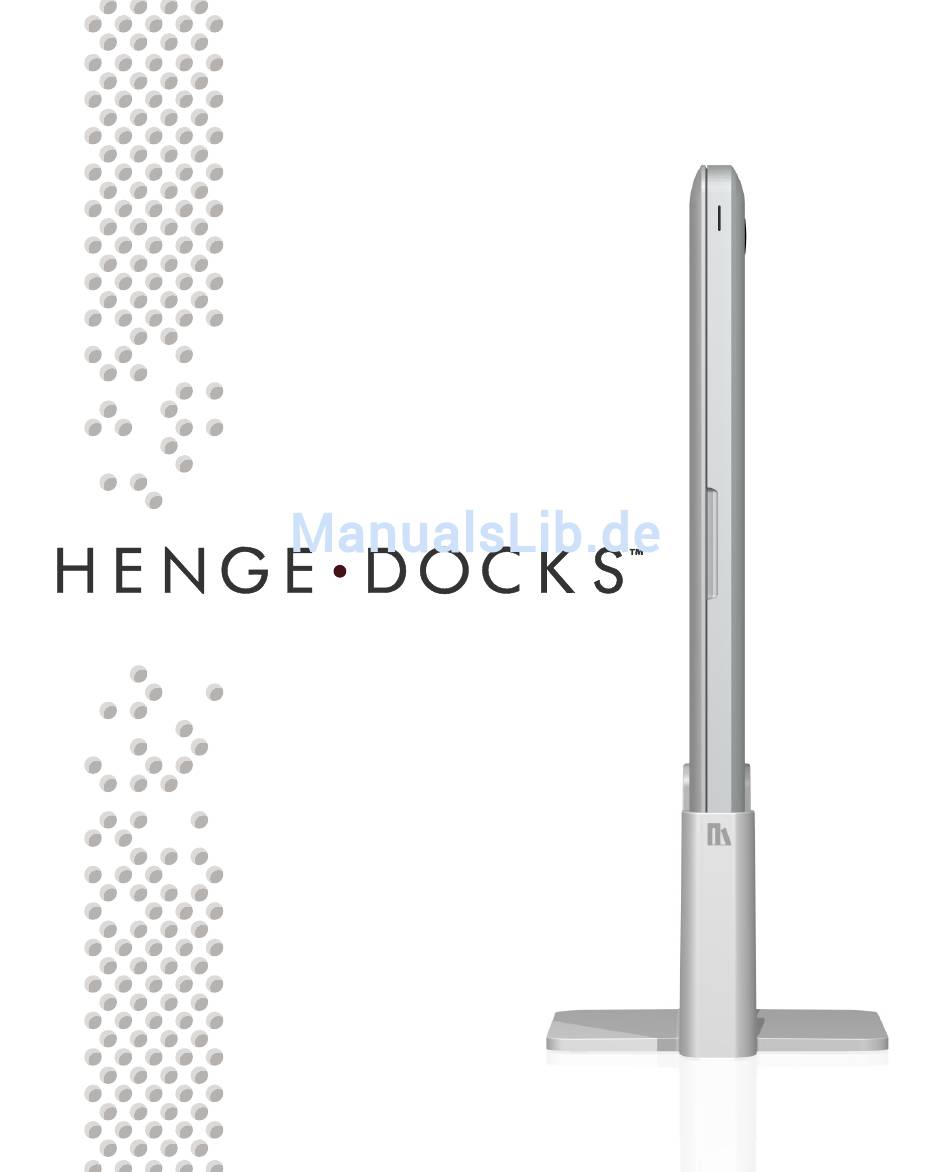

  • Seite 1 Bedienungsanleitung und Benutzerhandbuch...
  • Seite 2 Sie wollen Ihren Schreibtisch von Kabelsalat befreien oder Ihr MacBook an Ihrer Heimkinoanlage betreiben? Henge Docks bietet Ihnen die Gelegenheit dazu. Das Henge Docks System ist auf größtmögliche Flexibilität ausgelegt. Sie wählen nur die Anschlüsse, die Sie benötigen. Das macht das An- und Abdocken Ihres MacBooks so einfach wie möglich.
  • Seite 3 Anschlüsse der verschiedenen MacBook Modelle MagSafe Power Port Mini DVI Audio Out MacBook, Polycarbonat, Version A HD01VAMB (Anfang 2006 bis Mitte 2009) Ethernet FireWire Audio In MagSafe Power Port Mini DisplayPort Audio Out MacBook, Polycarbonat, Version B Modèle - HD01VBMB (Mitte 2009 bis aktuelles Modell) Ethernet MagSafe Power Port...
  • Seite 4 Mitgeliefertes Zubehör nach Modell Bedeutung der Symbole Anzahl nicht benötigt MacBook 13 Zoll MacBook 15 Zoll MacBook Pro 17 Zoll MacBook Pro HD01VAMB HD01VA13MB HD01VA15MBP HD01VA17MBP (Anfang 2006 bis (Ende 2008 bis (Ende 2008 bis (Anfang 2009 bis Mitte 2009) Mitte 2009) Mitte 2009) Mitte 2009)
  • Seite 5 Hinweis zur Anordnung der internen Anschlüsse Beispiel für die Anordnung der Anschlüsse des MacBooks Fehlerhafte Anordnung der internen Anschlüsse Korrekte Anordnung der internen Anschlüsse Mini DisplayPort Mini DisplayPort Die Anschlüsse der MacBooks befinden sich aus Gründen der Ästhe- tik und Haltbarkeit hinter Aussparungen im Gehäuse.Die Anschlüsse sind im Inneren des Gehäuses befestigt.
  • Seite 6 Sie Ihr MacBook niemals mit Gewalt in das Dock ein. Verwenden Sie ausschließlich Originalzubehör von Henge Docks und Apple an Ihrer Docking Station. Kabel und Zubehör von Drittherstellern passen möglicherweise nicht in die Anschlüsse der Docking Station und können diese...
  • Seite 7 Wählen Sie den korrekten MagSafe Adapter entsprechend dem Netzteil Ihres MacBooks. Bei einem viereckigen MagSafe Stecker benötigen Sie einen Adapter vom Typ A. Bei einem runden MagSafe Stecker (in der aktuellen MacBook Modellreihe verbaut) benötigen Sie einen Adapter vom Typ B. Verwenden Sie den MagSafe Stecker eines Apple Cinema Displays, benötigen Sie einen Adapter...

  • Seite 8: Docking Station

    Schieben Sie Ihr MacBook mit den Anschlüssen voraus in die Docking Station. Setzten Sie sich, drehen Sie das Gerät vorsichtig auf den Kopf und stellen sie es auf Ihrem Schoß ab. Die Anschlüsse am Computer sollten nun durch den Boden der Docking Sta- tion an der passenden Stelle zu sehen sein, sodass die Anschlüsse des MacBook den...
  • Seite 9 Halten Sie den Computer und die Docking Station weiterhin auf dem Kopf stehend. Ne- hmen Sie nun den MagSafe Stecker und den Mini Display- Port Stecker zur Hand. Führen Sie beide Stecker durch die entsprechenden Löcher in der Docking Station und verbinden Sie diese mit dem Computer.
  • Seite 10 Auf dieselbe Weise können Sie nun weitere benötigte Stecker anbringen. Falls Sie ein Ethernet-Kabel anschließen wollen, verwenden Sie die Seite ohne Verriege- lungslasche. Verwenden Sie den beilieg- enden Inbusschlüssel, um die Feststellschrauben an den verwendeten Anschlüssen an- zubringen und ziehen Sie diese vorsichtig fest.
  • Seite 11 Falls Sie einen Apple Mini DisplayPort verwenden wollen, verlegen Sie das Kabel wie auf der Abbildung gezeigt. Alle Mini DisplayPort Adapter von Henge Docks können so verlegt werden, dass diese am - OR - hinteren Teil der Docking Sta- tion herausstehen.
  • Seite 12 Um den Computer aus der Dock- ing Station zu entfernen, halten Sie mit einer Hand die Seite der Docking Station fest und greifen Sie den Computer mir der anderen Hand an der Oberseite. Ziehen Sie den Computer fest nach oben um ihn von den Anschlüssen zu tren- nen.
  • Seite 13 Kraftaufwand möglich sein.Sollten Sie dennoch auf Widerstand stoßen, entfernen Sie die entsprechenden Verbind- ungen und bringen Sie diese erneut an. Wiederholen Sie dafür die Schritte D bis H. Herzlichen Glückwunsch, Ihr Henge Docks System ist nun bereit zur Verwendung.

  • Seite 14: Fehlerbehebung

    Docking Station angebracht. Sollte sich der Computer immer noch nicht reaktivieren lassen, entfernen Sie die Kabel, die mit Ihrem Henge Docks System geliefert wurden und schließen Sie die Peripheriegeräte direkt an den Computer an. Sollte sich das MacBook immer noch nicht reaktivieren lassen, liegt die Ursache hierfür nicht bei der Docking Station.

  • Seite 15: Haftungsbeschränkung

    Die Benutzung dieses Produkts erfolgt auf eigenes Risiko. Henge Docks haftet nicht für Schäden, die durch die Benutzung eines Produkts von Henge Docks verursacht wurden. In jedem Fall wird die Haftung für jeglichen Schaden, der durch Benutzung oder Fehlgebrauch verursacht wird, auf einen Betrag niedriger als der ursprüngliche Kaufpreis limitiert, maximal jedoch 100,00 $.
  • Seite 16 • gestaltet in den USA von Henge Docks • Bedienungsanleitung v3.2 Hergestellt in China • Patent noch ausstehend • TM and © Henge Docks LLC 2011...
