Seite 1: Inhaltsverzeichnis

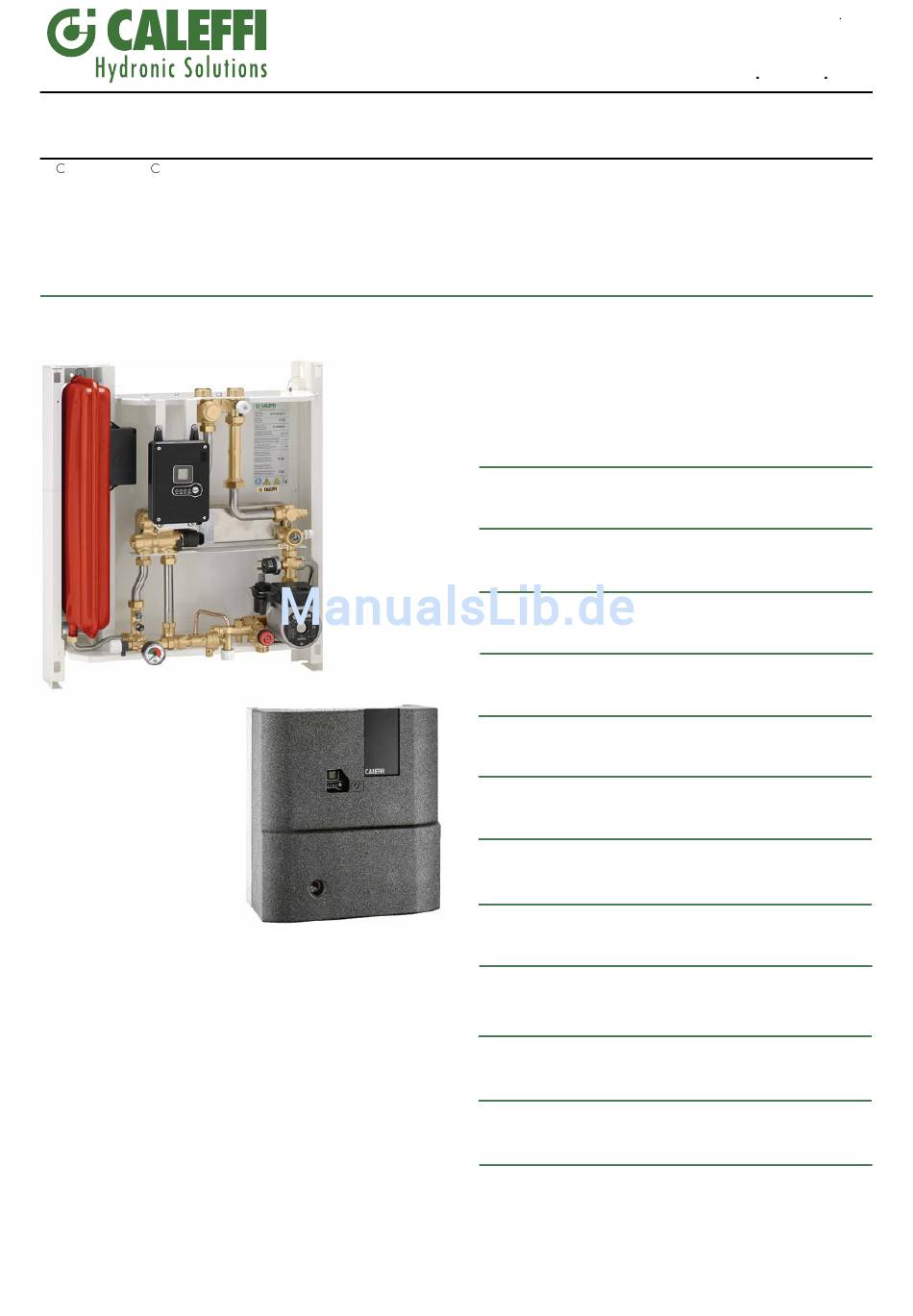

78200 01DE www caleffi com Dezentrale Wohnungsstation der Serie SATK zur Wandmontage © opyright 2016 aleffi Serie SATK40 ANLEITUNG ZUR INSTALLATION, INBETRIEBNAHME UND WARTUNG Funktion Die dezentrale Wohnungsstation der Serie SATK ist ein System mit Temperaturregelung und zentraler Warmwasserbereitung von Verbrauchern, die in eine Zentralheizung eingebunden sind.
Seite 2: Sicherheitsanweisungen
3 Alle hydraulischen Anschlüsse müssen vor der Anlagenbefüllung überprüft werden. Die Schwingungen beim Transport können zum Lockern der Anschlüsse führen. DIE ANSCHLÜSSE NICHT ZU FEST ANZIEHEN, um die Komponenten nicht zu beschädigen. Die aktualisierte Version dieser Produktdokumentation ist unter www.caleffi.de einsehbar. Erklärung der Symbole Vorlauf Speicher Vorlauf Primärkreis...
Seite 3: Abmessungen
Abmessungen Technische Eigenschaften SATK40103HE Betriebsmedium: Wasser Maximaler Glykolgehalt: 282,5 Maximale Temperatur des Mediums: 85°C Maximaler Betriebsdruck: - Primärkreis: 1,6 MPa (16 bar) - Sekundärkreislauf: 0,3 MPa (3 bar) Nennleistung Wärmetauscher: 15 kW Maximal empfohlener Durchfluss Primärkreislauf: 1,2 m Schieberabdichtung modulierendes Ventil:...
Seite 4: Wasseranschlüsse
Wasseranschlüsse Die Wasseranschlüsse an die Leitung der Heizzentrale sind mit den mitgelieferten manuellen Absperrventilen auszuführen, die eventuelle Wartungsarbeiten ermöglichen, ohne die zentrale Heizungsanlage entleeren zu müssen. Es wird empfohlen, (nicht mitgelieferte) manuelle Absperrventile auch auf den unteren Verbraucheranschlüssen zu installieren. Vor der Installation eine gründliche Reinigung aller Rohrleitungen der Anlage vornehmen, um eventuelle Rückstände oder Verunreinigungen zu entfernen, die den Betrieb der Wohnungsstation beeinträchtigen...
Seite 5: Reset-Taste
Elektronischer Regler Benutzeroberfläche Die in die Platine integrierte Benutzeroberfläche besteht aus folgenden Vorrichtungen: • Anzeige-LEDs Das permanente Leuchten oder das Blinken der LEDs zeigt die verschiedenen Funktionen oder Störungen an. - Spannung 230 V (ac) - Warmwasserbetrieb - Heizungsbetrieb FAULT - Störung •...
Seite 6 Betriebsarten Warmwasserbetrieb (Vorrang vor Heizungsbetrieb in Default-Konfiguration) Bei Anforderung des Warmwasserbetriebs durch Auslösung des Speicherthermostaten bewirkt der Regler die vollständige Öffnung des modulierenden Ventils des Primärkreislaufs, die Umschaltung des Umschaltventils zum Warmwasserbereiter und die Versorgung der Umwälzpumpe. Um die Zeiten der Zyklen zur Aufrechterhaltung der Speichertemperatur zu verkürzen, erfolgt keine Kontrolle des Temperaturwertes des in den Speicher eingespeisten Wassers (ON-OFF-Regelung).
Seite 7 Sicherheit und Störungen Ansprechen des Sicherheitsthermostats (in NIEDERTEMPERATUR-Konfiguration) Bei einer durch das Aufleuchten der LED FAULT angezeigten eventuellen Betriebsstörung werden am Display die entsprechenden Fehlercode 69 Fehlercodes angezeigt. Störung Druckschalter im Heizungskreis Fehlercode 4 Die Wohnungsstationen, die für die Niedertemperatur-Heizung konfiguriert sind, überwachen...

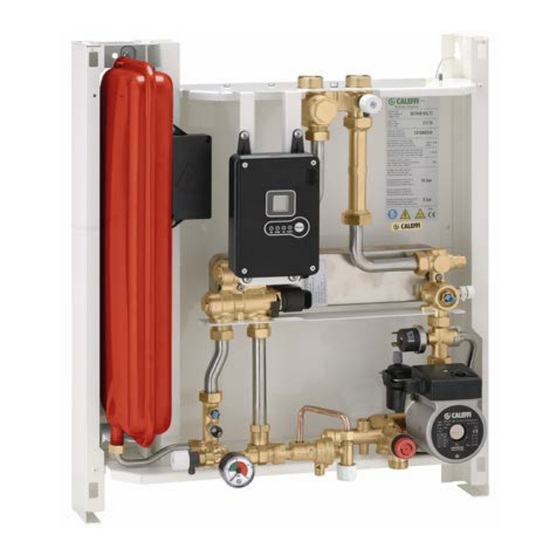

Seite 8 S TK40103HE Wohnungsstation zur Warmwasserbereitung mit Speicher und Hocheffizienzpumpe Hauptkomponenten Rahmen Ausdehnungsgefäß Elektronischer Regler Anschlusskasten Modulierendes 2 Wege-Ventil (Primärkreislauf) Umschaltventil Vorlauffühler Heizung Sicherheitsthermostat Entleerungshahn Sekundärkreislauf Heizung 10. Füllarmatur mit Systemtrenner 11. Sicherheitsventil 12. Pumpe UPM3 15-70 13. Druckmesser 14. Bypass Pumpenschutz 15.
Seite 9: Elektronischer Regler
Elektrische Anschlüsse Kontrollieren, dass die elektrische Anlage für die maximale Leistungsaufnahme des Gerätes ausgelegt ist und dass der Kabelquerschnitt den Anforderungen entspricht. Lassen Sie im Zweifelsfall die elektrische Anlage von einem Fachmann überprüfen. Die elektrische Sicherheit des Gerätes ist nur gewährleistet, wenn das Gerät entsprechend den gültigen Sicherheitsvorschriften an eine wirksame Erdungsanlage angeschlossen ist.
Seite 10: Wartung
Kapitel „Inbetriebnahme“ auf Seite 4 aufgeführt sind; - Den Stecker wieder einstecken; Vorsicht, der Stecker hat nur eine zum Abschluss die Abdeckung anbringen. Einbauposition. Wenden Sie sich für Fragen über eventuell erforderliche Ersatzteile an die zuständigen Techniker, unter Caleffi.de.
Seite 11: Behebung Von Problemen
Behebung von Problemen FEHLERBESCHREIBUNG FEHLERANZEIGEN MÖGLICHE FEHLERURSACHE ABHILFEMASSNAHMEN Absperrventile Primärkreis geschlossen Ventile öffnen Stecker des Motors des modulierenden Ventils nicht angeschlossen Motorstecker einstecken Motor des modulierenden Ventils vom Ventilkörper abgeklemmt Motor anschließen Motor des modulierenden Ventils defekt Fachkraft für den Austausch anfordern Ausfall der Pumpe Fachkraft für den Austausch anfordern DHW-LED leuchtet...
Seite 12: Checkliste Für Die Inbetriebnahme
Checkliste für die Inbetriebnahme Kontrollmaßnahme Ist die Wohnungsstation sicher an der Wand befestigt? Wurde die Anlage gespült? Die vorhandenen Schmutzfänger prüfen und bei Bedarf reinigen Wurde der Wärmezähler (sofern vorhanden) installiert? Wurde der Wärmezähler (sofern vorhanden) an die zentrale Kontrolleinheit angeschlossen (sofern erforderlich)? Wurde die modulierende Temperaturregelung mit kompensiertem Sollwert (normalerweise deaktiviert) eingeschaltet (sofern erforderlich)?
