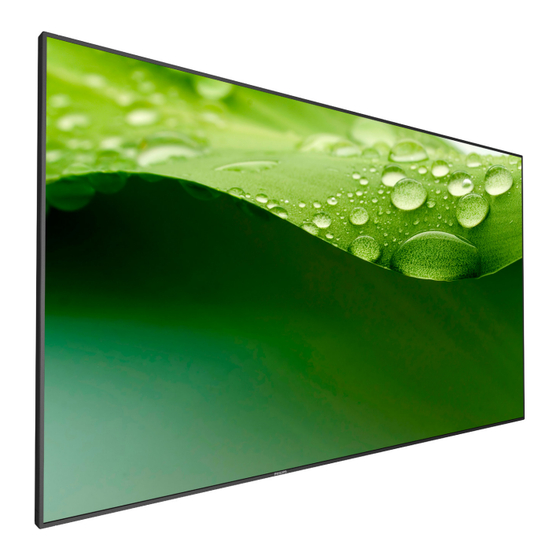

Philips 42BDL5057P Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Philips Anleitungen
  4. LED-Fernseher
  5. 42BDL5057P
  6. Bedienungsanleitung
Philips 42BDL5057P Bedienungsanleitung

Philips 42BDL5057P Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
42BDL5057P
V1.00
www.philips.com/welcome
Bedienungsanleitung (Deutsch)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Philips 42BDL5057P

Inhaltszusammenfassung für Philips 42BDL5057P

  • Seite 1 42BDL5057P V1.00 www.philips.com/welcome Bedienungsanleitung (Deutsch)

  • Seite 2: Sicherheitshinweise

    • Achten Sie darauf, dass das Anzeigegerät weder direkter Sonneneinstrahlung noch einer anderen Wärmequelle (z. B. einer Heizung) ausgesetzt ist. • Entfernen Sie alle Gegenstände, die ggf. in die Belüftungsöffnungen fallen oder die adäquate Kühlung der Displayelektronik behindern könnten. • Die Belüftungsöffnungen des Gehäuses dürfen niemals abgedeckt werden. • Vergewissern Sie sich bei der Aufstellung des Anzeigegerätes, dass Netzstecker und Steckdose leicht erreichbar sind. • Wenn Sie das Anzeigegerät durch Ziehen des Netzkabels abschalten, warten Sie 6 Sekunden, bevor Sie das Netzkabel zum Normalbetrieb wieder anschließen. • Achten Sie darauf, stets ein zugelassenes Netzkabel von Philips zu verwenden. Wenn Ihr Netzkabel fehlt, nehmen Sie bitte Kontakt mit Ihrem örtlichen Kundencenter auf. • Setzen Sie das Display im Betrieb keinen starken Vibrationen und Erschütterungen aus. • Das Display darf während des Betriebs oder Transports keinen Stößen oder Schlägen ausgesetzt und nicht fallen gelassen werden. • Bei Türen und Abdeckungen, die zur Installation von Zusatzgeräten vom Bediener entfernt werden können, sollten Anweisungen zum richtigen Entfernen und Wiederanbringen bereitgestellt werden.

  • Seite 3: Ce-Konformitätserklärung

    42BDL5057P Vor dem Anschließen und Benutzen des Displays die folgenden Anweisungen lesen und befolgen: • Ziehen Sie das Netzkabel, wenn Sie das Anzeigegerät längere Zeit nicht benutzen. • Ziehen Sie das Netzkabel, wenn Sie das Anzeigegerät mit einem leicht angefeuchteten Tuch reinigen. Wenn der Bildschirm ausgeschaltet ist, kann er mit einem trockenen Tuch abgewischt werden. Verwenden Sie jedoch niemals Flüssigkeiten auf Alkohol-, Lösungsmittel- oder Ammoniakbasis. • Wenden Sie sich an einen Servicetechniker, falls das Anzeigegerät nicht normal funktioniert, obwohl Sie die Anweisungen in dieser Anleitung befolgen. • Das Gehäuse darf nur von qualifizierten Service-Technikern geöffnet werden. • Achten Sie darauf, dass das Anzeigegerät weder direkter Sonneneinstrahlung noch einer anderen Wärmequelle (z. B. einer Heizung) ausgesetzt ist.
  • Seite 4 42BDL5057P Hinweis vom polnischen Zentrum für Prüfungen und Zertifizierungen Das Gerät sollte mit Strom aus einer Steckdose mit angeschlossener Schutzschaltung (dreipolige Steckdose) gespeist werden. Alle Geräte, die zusammenarbeiten (Computer, Anzeigegerät, Drucker etc.), sollten dieselbe Stromversorgung nutzen. Der Außenleiter der elektrischen Installation des Zimmers sollte über eine Reserve-Kurzschluss-Schutzvorrichtung in Form einer Sicherung mit einem Nominalwert von maximal 16 Ampere (A) verfügen. Zur vollständigen Abschaltung des Gerätes muss das Netzkabel aus der Steckdose gezogen werden; diese sollte sich in der Nähe des Gerätes befinden und leicht zugänglich sein. Eine Schutzkennzeichnung „B“ bestätigt, dass das Gerät mit den Schutzgebrauchsanforderungen der Standards PN-93/T-42107 und PN-89/E-06251 übereinstimmt.
  • Seite 5 42BDL5057P Informationen ausschließlich für Großbritannien Warnung – dieses Gerät muss geerdet sein. Wichtig: Dieses Gerät wird mit einem geprüften angegossenen 13-A-Stecker geliefert. Gehen Sie zum Austauschen einer Sicherung bei diesem Steckertyp wie folgt vor:+ 1. Entfernen Sie die Abdeckung des Sicherungsfachs und die Sicherung. 2. Bringen Sie eine neue Sicherung an BS 1362 5A, A.S.T.A. oder BSI-geprüfter Typ. 3. Setzen Sie die Abdeckung des Sicherungsfachs wieder auf. Falls der Stecker nicht in Ihre Steckdose passt, sollte er abgeschnitten und durch einen geeigneten 3-poligen Stecker ersetzt werden. Falls der Netzstecker eine Sicherung enthält, sollte diese einen Wert von 5 A haben. Falls der Stecker keine Sicherung nutzt, sollte die Sicherung am Verteiler nicht mehr als 5 A aufweisen.
  • Seite 6 42BDL5057P China RoHS 电子电气产品有害物质限制使用标识要求 (中国RoHS法规标识要求) 产品中有害物质的名称及含量。 有害物质 零部件名称 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (Cr (VI)) (PBB) (PBDE) 塑料外框 后壳 CCFL panel 电路板组件* 底座 电源线 其他线材 遥控器 *：电路板组件包括印刷电路板及其构成的零部件，如电阻、电容、集成电路、连接器等。 本表格依据SJ/T 11364的规定编制。 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 标准规定的限量要求以下. 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 标准规定的限量要求.
  • Seite 7 42BDL5057P 《废弃电器电子产品回收处理管理条例》提示性说明 为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品 回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。 設備名稱： 液晶彩色顯示器，型號（型式）：42BDL5057P 限用物質及其化學符號 單元 鉛 汞 鎘 六價鉻 多溴聯苯 多溴二苯醚 (Pb) (Hg) (Cd) (PBB) (PBDE) 塑料外框 ○ ○ ○ ○ ○ ○ 後殼 ○ ○ ○ ○ ○ ○ LCD panel － ○ ○ ○ ○...

  • Seite 8: Entsorgung Am Ende Der Betriebslebenszeit

    Materialien bei Cadmium, ausgenommen den in Aufstellung 2 der Regel festgelegten Ausnahmen. Erklärung zu elektrischen und elektronischen Altgeräten für Indien Dieses Symbol am Produkt oder an seiner Verpackung zeigt an, dass dieses Produkt nicht über Ihren Hausmüll entsorgt werden darf. Stattdessen liegt es in Ihrer Verantwortung, Ihr Altgerät durch Übergabe an eine spezielle Sammelstelle zum Recycling von elektrischen und elektronischen Altgeräten zu entsorgen. Das separate Sammeln und Recyceln Ihres Altgerätes zum Zeitpunkt der Entsorgung hilft beim Erhalt natürlicher Ressourcen und gewährleistet eine für menschliche Gesundheit und Umwelt schonende Art der Wiederverwertung. Weitere Informationen über die E-Waste-Richtlinie finden Sie unter http://www.india.philips.com/about/ sustainability/recycling/index.page. Erkundigen Sie sich über die nachstehenden Kontaktdaten, wo Sie Altgeräte in Indien dem Recycling zuführen können. Hotline: 1800-425-6396 (Montag bis Samstag, 9:00 bis 17:30 Uhr) Centralized E-waste Collection Center Anschrift: TPV Technology India Private Limited, 59, Maheswari Ngar, 1st Main Road, Mahadevapura Post, Whitefield Road Bangalore, Karnataka, PIN: 560048, Tel.: 080-3023-1000...
  • Seite 9 42BDL5057P Batterien EU: Die durchgestrichene Abfalltonne auf Rädern zeigt an, dass verbrauchte Batterien und Akkumulatoren nicht über den Hausmüll entsorgt werden dürfen! Es gibt ein separates Sammelsystem für verbrauchte Batterien und Akkumulatoren, die sachgemäße Handhabung und Recycling entsprechend der Gesetzgebung erlauben.

  • Seite 10: Inhaltsverzeichnis

    42BDL5057P Inhalt Bildschirmmenü ............... 41 6.1. Im Bildschirmmenü navigieren ........... 41 6.2. Übersicht über das Bildschirmmenü ......41 Auspacken und installieren ............1 USB-Gerätekompatibilität ............. 50 1.1. Auspacken ..................1 1.2. Lieferumfang ...................1 Eingangsmodus ................ 52 1.3. Installationshinweise ..............1 Richtlinie zu Pixelfehlern ............53 1.4. Standfüße installieren und entfernen (optional) ..2 9.1.

  • Seite 11: Auspacken Und Installieren

    42BDL5057P Auspacken und installieren 1.1. Auspacken • Dieses Produkt ist gemeinsam mit dem Standardzubehör in einem Karton verpackt. • Jegliches optionales Zubehör wird separat verpackt. • Aufgrund der Größe und des Gewichts dieses Anzeigegerätes empfehlen wir, dass es von zwei Personen transportiert werden sollte. • Stellen Sie nach dem Öffnen des Kartons sicher, dass der Lieferumfang vollständig und unbeschädigt ist. 1.2. Lieferumfang Bitte prüfen Sie, ob Ihr Lieferumfang folgende Artikel enthält: • LC-Display • Kurzanleitung • Fernbedeinung mit AAA-Batterien NORMAL SOURCE FORMAT • Netzkabel (1,8 m) LIST INFO ADJUST OPTIONS • RS232-Kabel (1,8 m) • RS232-Daisy-Chain-Kabel (1,8 m)

  • Seite 12: Standfüße Installieren Und Entfernen (Optional)

    42BDL5057P 1.4. Standfüße installieren und entfernen (optional) So installieren Sie die Standfüße: 1. Stellen Sie sicher, dass Ihr Anzeigegerät ausgeschaltet ist. 2. Breiten Sie eine Schutzabdeckung auf einem flachen Untergrund aus. 3. Greifen Sie die Tragegriffe und platzieren Sie das Anzeigegerät mit der Bildschirmseite nach unten auf der Schutzabdeckung. 4. Nachdem Sie den Ständer in die Führung eingesetzt haben, ziehen Sie die Schrauben an beiden Seiten des Anzeigegerätes fest. Hinweis: Die längere Seite des Ständers sollte zur Vorderseite des Anzeigegerätes zeigen. Tragegriff Rändelschrauben Die längere Seite zeigt nach vorne Standfüße So entfernen Sie die Standfüße:...

  • Seite 13: An Einer Wand Montieren

    42BDL5057P 1.5. An einer Wand montieren Damit Sie dieses Anzeigegerät an einer Wand montieren können, benötigen Sie ein Standard-Wandmontageset (kommerziell erhältlich). Wir empfehlen die Verwendung einer Montageschnittstelle, die mit den Standards TÜV-GS und/oder UL1678 in Nordamerika übereinstimmt. Schutzabdeckung VESA-Gitter Tisch Standfüße 1. Legen Sie die Schutzabdeckung, die bei Lieferung um das Anzeigegerät gewickelt war, auf einem Tisch unter der Bildschirmoberfläche aus, damit der Bildschirm nicht zerkratzt. 2. Achten Sie darauf, dass sämtliches Zubehör zur Montage dieses Gerätes griffbereit ist (Wandhalterung, Deckenhalterung, Standfüße etc.). 3. Befolgen Sie die mit dem Basismontageset gelieferten Anweisungen. Fehler bei der Befolgung des Montageverfahrens können das Gerät beschädigen oder Verletzungen des Benutzers oder Installateurs zur Folge haben.

  • Seite 14: Im Hochformat Installieren

    42BDL5057P 1.6. Im Hochformat installieren Dieses Anzeigegerät kann im Hochformat installiert werden. 1. Entfernen Sie die Standfüße, falls diese angebracht sind. 2. Drehen Sie das Gerät um 90 Grad im Uhrzeigersinn. Das „ “-Logo sollte sich auf der linken Seite befinden, wenn Sie vor dem Anzeigegerät stehen. 1.6.1. So verwenden Sie die Logoführung im Hochformat 1. Bringen Sie die Führung an der Kante vorne links an der Frontblende des Anzeigegerätes an. Klappen Sie beide Kanten hinunter. 2. Ziehen Sie den Schutzfilm an der Rückseite des „ “-Logoaufklebers ab. Halten und drücken Sie die Führung mit Ihrer linken Hand.

  • Seite 15: Betriebsanweisungen Zum Kantenausrichtungsset

    42BDL5057P 1.7. Betriebsanweisungen zum Kantenausrichtungsset 1.7.1. Kantenausrichtungsset installieren • Verwenden Sie das Kantenausrichtungsset-1 bei zwei benachbarten Displays. • Installieren Sie das „Kantenausrichtungsset-1“ mit zwei M3-Schrauben. • Verwenden Sie das Kantenausrichtungsset-2 bei vier benachbarten Displays. Hinweis: W enn Sie das Kantenausrichtungsset installieren möchten, lassen Sie die Montage bitte von einem professionellen Techniker durchführen. Wir übernehmen keine Haftung bei Installationen, die nicht von einem professionellen Techniker vorgenommen wurden.

  • Seite 16: Teile Und Funktionen

    42BDL5057P Teile und Funktionen 2.1. Bedienfeld [ ]-Taste Bei eingeblendetem Bildschirmmenü kehren Sie mit dieser Taste zum vorherigen Menü zurück; bei ausgeblendetem Bildschirmmenü Mit dieser Taste schalten Sie das Anzeigegerät ein bzw. versetzen es rufen Sie mit dieser Taste das Menü auf. in den Bereitschaftsmodus. Fernbedienungssensor und Betriebsstatusanzeige [Stumm]-Taste Mit dieser Taste de-Ein/aktivieren Sie den Ton. • Empfängt die Befehlssignale von der Fernbedienung. • Zeigt den Betriebsstatus des Anzeigegerätes ohne OPS: [Eingang]-Taste - Leuchtet grün, wenn das Anzeigegerät eingeschaltet ist Wählen Sie die Eingangsquelle. - Leuchtet rot, wenn sich das Anzeigegerät im • Dienst als [ ]-Taste im Bildschirmmenü.

  • Seite 17: Eingabe/Ausgänge

    42BDL5057P 2.2. Eingabe/Ausgänge 11 12 13 14 AC-Ausgang DisplayPort-Eingang / DisplayPort-Ausgang AC-Stromversorgung zum AC-Eingang eines Medienplayers. DisplayPort-Videoeingang / -ausgang. AC-Eingang RJ-45 AC-Stromversorgung von der Steckdose. LAN-Steuerungsanschluss zur Fernsteuerung über das Kontrollzentrum. Hauptschalter Zum Ein-/Ausschalten der Hauptstromversorgung. USB-PORT Schließen Sie Ihr USB-Speichergerät an. IR-Eingang / IR-Ausgang Ein- und Ausgänge zum Durchschleifen des Infrarotsignals. SICHERHEITSSCHLOSS Hinweise: Zur Sicherheit und zum Schutz vor Diebstahl. • Der Infrarotempfänger des Displays wird abgeschaltet, wenn USB-Port B etwas an den [IR IN]-Anschluss (Infraroteingang) angeschlossen Schließen Sie Ihr USB-Speichergerät an. wird. • Zur Steuerung Ihres AV-Gerätes über das Display lesen Sie auf USB-Port A Seite 14 unter Infrarotsignal durchschleifen nach.

  • Seite 18: Remote Control (Fernbedienung)

    42BDL5057P 2.3. Remote Control (Fernbedienung) ] Liste-Taste Ohne Funktion. 2.3.1. Allgemeine Funktionen Navigationstasten Root-Menü: Zum Aufrufen des Smart picture-OSD. Hauptmenü: Aufwärtsbewegung der Hervorhebung zur Anpassung des ausgewählten Elements. IR-Daisy-Chain-Menü: Zum Erhöhen der ID-Nummer der Steuerungsgruppe. Root-Menü: Zum Aufrufen des Audioquelle-OSD. Hauptmenü: Abwärtsbewegung der Hervorhebung zur Anpassung des ausgewählten Elements. IR-Daisy-Chain-Menü: Zum Verringern der ID-Nummer der Steuerungsgruppe. Hauptmenü: Zum Aufrufen der vorherigen Menüebene. Eingangsmenü: Zum Verlassen des Eingangsmenüs. Lautstärkemenü: Zum Verringern der Lautstärke. Hauptmenü: Zum Aufrufen der nächsten Menüebene oder zum Einstellen der ausgewählten Option. Eingangsmenü: Zum Aufrufen der ausgewählten Quelle. Lautstärkemenü: Zum Erhöhen der Lautstärke. ]-Taste Root-Menü: Zum Aufrufen des IR-Daisy-Chain-OSD im Primär-/...

  • Seite 19: Id-Fernbedienung

    42BDL5057P 2.3.2. ID-Fernbedienung Drücken Sie die [ID]-Taste. Die rote LED blinkt zweimal. 1. Drücken Sie die [ID Einstellen]-Taste zum Aufrufen des ID-Modus Sie können die Fernbedienungs-ID festlegen, wenn Sie diese länger als 1 Sekunde. Die rote LED leuchtet auf. Fernbedienung an einem von mehreren Anzeigegeräten verwenden möchten. Durch erneutes Drücken der [ID Einstellen]-Taste verlassen Sie den ID-Modus. Die rote LED erlischt. Drücken Sie zur Auswahl des Anzeigegerätes, das Sie steuern möchten, die Zifferntasten [0] – [9]. Beispiel:Drücken Sie für Anzeigenummer 1 [0] und [1] und für Anzeigenummer 11 [1] und [1]. Die verfügbaren Kennungen reichen von [01] bis [255]. 2. Wenn Sie innerhalb von 10 Sekunden keine Taste drücken, verlassen Sie den ID-Modus. 3. Falls Sie eine falsche Taste drücken, warten Sie nach Erlöschen und erneutem Aufleuchten der roten LED 1 Sekunde;...

  • Seite 20: Fernbedienungstasten Bei Android-Quelle

    Wiedergabe bei Dateianfang gestartet. 4. Bei PDFs, Videos oder Musik drücken Sie zum Anhalten der Wiedergabe . 5. Alle Medien- oder PDF-Dateien sollten im entsprechenden Unterordner im Ordner „philips“ im Stammverzeichnis des ausgewählten Speichermediums (intern/USB/SD-Karte) abgelegt werden. Alle Unterordner (video/photo/music/pdf) werden nach Medientypen benannt und sollten nicht geändert werden. Videos: {Stammverzeichnis des Speichermediums}/philips/video/ Fotos: {Stammverzeichnis des Speichermediums}/philips/photo/ Musik: {Stammverzeichnis des Speichermediums}/philips/music/ PDFs: {Stammverzeichnis des Speichermediums}/philips/pdf/ Beachten Sie, dass die Stammverzeichnisse der drei Speichermedien wie folgt sind Interner Speicher: /sdcard USB-Speicher: /mnt/usb_storage SD-Karte: /mnt/external_sd ] Quelle-Taste Zur Auswahl der gewünschten Eingangsquelle.

  • Seite 21: Navigationstasten

    42BDL5057P Navigationstasten 2. Medienplayer -> zusammenstellen -> Wiedergabeliste bearbeiten oder neue Wiedergabeliste zufügen -> Mediendateien wählen -> 1. Zur Navigation in den Menüs und zur Auswahl von Einträgen. zur Anzeige der Informationen zur ausgewählten Mediendatei 2. Webseite: Diese Tasten dienen der Steuerung der Bildlaufleiste. drücken. Drücken Sie zur Aufwärts-/Abwärtsbewegung der Bildlaufleiste [ ] Optionen-Taste oder . Drücken Sie zur Links-/Rechtsbewegung der Bildlaufleiste Werkzeugkiste im Medienplayer oder PDF-Player öffnen. oder 1. Medienplayer -> zusammenstellen -> Wiedergabeliste bearbeiten oder neue Wiedergabeliste zufügen -> zum Öffnen 3. PDF-Dateien: der Werkzeugkiste drücken. Werkzeugkiste wird vom linken » Wenn Vergrößerung/Verkleinerung durchgeführt wurde Bildschirmrand eingeschoben.

  • Seite 22: Batterien In Die Fernbedienung Einlegen

    42BDL5057P 2.3.4. Batterien in die Fernbedienung einlegen Die Fernbedienung wird durch zwei AAA-Batterien (1,5 V) mit Strom versorgt. So installieren oder ersetzen Sie die Batterien: 1. Schieben Sie die Abdeckung zum Öffnen ab. 2. Richten Sie die Batterien entsprechend den Kennzeichnungen (+) und (–) im Batteriefach aus. 3. Bringen Sie die Abdeckung wieder an. Vorsicht: Bei falscher Nutzung der Batterien können diese auslaufen oder aufquellen. Achten Sie darauf, diese Anweisungen zu befolgen: • Setzen Sie die „AAA“-Batterien entsprechend den Kennzeichnungen (+) und (–) an den Batterien und den Markierungen (+) und (–) im Batteriefach ein. • Kombinieren Sie nicht verschiedene Batterietypen. • Kombinieren Sie nicht alte und neue Batterien. Dies kann die Laufzeit verkürzen, die Batterien können auslaufen. • Entfernen Sie erschöpfte Batterien umgehend, damit keine Flüssigkeit in das Batteriefach ausläuft. Berühren Sie ausgelaufene Batteriesäure nicht, diese kann Ihrer Haut schaden.

  • Seite 23: Externes Gerät Anschließen

    42BDL5057P Externes Gerät anschließen 3.1. Externes Gerät anschließen (DVD/VCR/VCD) 3.1.1. HDMI-Videoeingang verwenden DVD / VCR / VCD HDMI-Ausgang [HDMI-Eingang] 3.2. PC anschließen 3.2.1. DVI-Eingang verwenden DVI-Ausgang [DVI-Eingang]...

  • Seite 24: Videoquelleneingang Verwenden

    42BDL5057P 3.2.2. Videoquelleneingang verwenden Audioausgang [VGA-Audio-Eingang] 3.2.3. DisplayPort-Eingang verwenden DisplayPort-Ausgang [DisplayPort-Eingang] 3.3. Audiogerät anschließen 3.3.1. Externes Audiogerät anschließen Audioeingang Stereoverstärker [Audio-Ausgang]...

  • Seite 25: Mehrere Anzeigegeräte In Einer Daisy Chain-Konfiguration Anschließen

    42BDL5057P 3.4. Mehrere Anzeigegeräte in einer Daisy Chain-Konfiguration anschließen Sie können mehrere Anzeigegeräte zur Erzeugung einer Daisy-Chain-Konfiguration miteinander verbinden (z. B. zur Errichtung einer Videowand). Hinweis: In einer DVI-Daisy-Chain-Konfiguration können maximal 25 Anzeigegeräte (5 x 5) verwendet werden. Bei VGA-Daisy-Chain können maximal 9 Anzeigegeräte verwendet werden. 3.4.1. Anzeigesteuerungsverbindung Verbinden Sie den Anschluss [RS232-Ausgang] von Anzeigegerät 1 mit dem Anschluss [RS232-Eingang] von Anzeigegerät 2. Anzeige 1 Anzeige 2 [RS-232C] [RS-232C-Eingang] [RC-232C-Ausgang] [RS-232C-Eingang] Anzeige 1 Anzeige 2 [RJ-45] [RJ-45] [RC-232C-Ausgang] [RS-232C-Eingang] 3.4.2.

  • Seite 26: Analoge Videoverbindung

    42BDL5057P Anzeige 1 Anzeige 2 [DP] [DP-Eingang] [DP-Ausgang] [DP-Eingang] Verbinden Sie den Anschluss [DVI-Ausgang] von Anzeigegerät 1 mit dem Anschluss [HDMI-Eingang] von Anzeigegerät 2. DVD / VCR / VCD Anzeige 1 Anzeige 2 [HDMI] [DVI-Eingang] [DVI-Ausgang] [DVI-Eingang] 3.4.3. Analoge Videoverbindung Connect the [DVI-I-Ausgang] connector of DISPLAY 1 to the [DVI-I-Eingang] connector of DISPLAY 2. Anzeige 1 Anzeige 2 [VGA] [DVI-I-Eingang] [DVI-I-Ausgang] [DVI-I-Eingang] 3.4.4. OPS-Videoverbindung Verbinden Sie den OPS-Ausgang mit dem HDMI1/HDMI2-Anschluss, wählen Sie dann die entsprechende HDMI-Eingangsquelle für OPS-Video.

  • Seite 27: Ir-Verbindung

    42BDL5057P 3.5. IR-Verbindung Externer Infrarotempfänger DISPLAY 2 Anzeige 1 [IR IN] [IR-Eingang] [IR-Ausgang] Hinweis: 1. Der Infrarotempfänger des Displays wird abgeschaltet, wenn etwas an den [IR-Eingang] angeschlossen wird. 2. Die Verbindung zum Durchschleifen von IR kann bis zu 9 Anzeigegeräte unterstützen. 3.6. Infrarotsignal durchschleifen [IR-Ausgang] DVD / VCR / VCD [IR-Eingang] (DVD / VCR / VCD) Fernbedienung...

  • Seite 28: Bedienung

    42BDL5057P Bedienung • Drücken Sie zum Starten des Admin-Modus „HOME + 1888“. • Der Admin-Modus zeigt vier Symbole: „Settings“ (Einstellungen), Hinweis: Bei den in diesem Abschnitt erwähnten Steuertasten handelt „Apps“, „Network“ (Netzwerk) und „Help“ (Hilfe). es sich um Fernbedienungstasten, sofern nicht anders • Wenn Sie den Admin-Modus verlassen, kehrt das System zur angegeben. letzten Quelle zurück. 4.1. Angeschlossene Videoquelle anschauen 1) Startseite des Admin-Modus, diese Seite hat vier Elemente: „Settings“ (Einstellungen), „Apps“, „Network“ (Netzwerk) und Hinweise zum Anschluss externer Geräte finden Sie auf Seite 13. „Help“ (Hilfe). 1. Drücken Sie die SOURCE-Taste [ Settings (Einstellungen): Zum Aufrufen der Einstellungen-App.

  • Seite 29: Medienplayer-Vorstellung

    42BDL5057P 2. Wählen Sie auf der Startseite „Play“ (Wiedergabe), wählen Sie dann eine Wiedergabeliste zur Wiedergabe zwischen DATEI 1 und DATEI Das Stiftsymbol zeigt an, dass die Wiedergabeliste nicht leer ist. 5) Mobilfunknetzwerk (optional, falls das Gerät über ein GSM/LTE- Modul verfügt) 3. Wählen Sie auf der Startseite „Compose“ (Zusammenstellen), wählen Sie dann eine Wiedergabeliste zur Bearbeitung zwischen DATEI 1 und DATEI 7. Das Stiftsymbol zeigt an, dass die Wiedergabeliste nicht leer ist. 6) Hilfe-Seite: Zum Anzeigen der QR-Code-Seite. 4. Falls eine leere Wiedergabeliste ausgewählt wird, führt Sie die App durch die Auswahl der Medienquelle. Alle Mediendateien sollten unter /philips/ im Stammverzeichnis abgelegt sein. Beispiel: - Videos in /root/philips/video/ - Fotos in /root/philips/photo/ - Musik in /root/philips/music/ 4.4. Medienplayer-Vorstellung: 1. Startseite des Medienplayers, diese Seite hat drei Elemente: „Play“...
  • Seite 30 42BDL5057P 9. Drücken Sie nach Auswahl der gewünschten Datei die 6. Sobald Sie mit der Bearbeitung einer Wiedergabeliste beginnen, Wiedergabetaste und die Mediendatei wird direkt wiedergegeben. erscheint der nachstehende Bildschirm. Source (Quelle) – Dateien im Speicher. Playlist (Wiedergabeliste) – Dateien in der Wiedergabeliste. Es gibt 4 Symbole, die die Tasten der Fernbedienung repräsentieren. Option key (Optionstaste) – Leiste einblenden. Play key (Wiedergabetaste) – Mediendatei wiedergeben. Info key (Infotaste) – Medieninformationen anzeigen. Ok key (OK-Taste) – Datei aus-/abwählen. 6-1 Die Leiste ermöglicht Folgendes: - select all (Alles wählen): Alle Speicherdateien wählen. - delete all (Alles löschen): Alle Wiedergabelistendateien löschen. - a dd/remove (Zufügen/Entfernen): Wiedergabeliste von der Quelle aktualisieren. 10. Wenn Sie eine Wiedergabeliste mit Bilddateien erstellen, werden - sort (Anordnen): Wiedergabeliste anordnen. Sie vor dem Speichern von der App gefragt, ob Sie die Diaschau mit - s ave/abort (Speichern/Abbrechen): Wiedergabeliste speichern Musik hinterlegen möchten.

  • Seite 31: Browser-Anleitung

    42BDL5057P 12. Medienschnelltaste Play (Wiedergabe): Datei wiedergeben. Pause: Datei anhalten. Fast forward (Schnellvorlauf):10 Sekunden vorwärts. Rewind (Rücklauf):10 Sekunden rückwärts. Stop (Stopp): Datei stoppen und zum Anfang zurückkehren. Fungiert bei GIF-Dateien als Pause-Taste. 4.5. Browser-Anleitung 1. Startseite der Browser-App, diese Seite hat ein Element: „Settings“ (Einstellungen). Wählen Sie Einstellungen, rufen Sie dann die nächste Seite auf. 4. „Option“ drücken, anschließend erscheint links eine Liste Import (Import.): URL-Listendatei importieren Export (Export.): URL-Listendatei exportieren Delete all (Alles löschen): Alle URL-Aufzeichnungen auf der rechten...
  • Seite 32 42BDL5057P • Dialog zeigt Speicherpfad der Datei und den Dateinamen. • Datei importieren und die URLs erscheinen in der Liste „Save“ (Speicher)-Taste drücken, anschließend werden die URLs in der Liste gespeichert. • Dateiformat für Import Format sollte wie nachstehend sein und die Endung „txt“ haben 5. OK drücken, dann werden die URL-Aufzeichnungen gespeichert. 4.2 Export (Exportieren): • Exportieren anklicken 6. Wenn Sie auf der URL-Listenseite ein nicht leeres Element wählen, werden Sie mittels Dialog gefragt, ob die URL bearbeitet oder wiedergegeben werden soll. Wenn Sie „Edit“ (Bearbeiten) • Speicher wählen wählen, erscheint der URL-bearbeiten-Dialog; wenn Sie „Play“ (Wiedergeben) drücken, erscheint die Webseite der URL.

  • Seite 33: Pdf Reader Play (Pdf-Reader-Wiedergabe)

    42BDL5057P 2. Wählen Sie auf der Startseite „Play“ (Wiedergabe), wählen Sie dann eine Wiedergabeliste zur Wiedergabe zwischen DATEI 1 und DATEI Das Stiftsymbol zeigt an, dass die Wiedergabeliste nicht leer ist. 7. OSD-Menüinteraktion mit Browser 7.1 Startquelle • OSD-Menü => Konfiguration 1 => Startquelle => Eingabe Browser, Wiedergabeliste 0 . Anschließend zeigt PD nach dem Neustart den Browser. 3. Wählen Sie auf der Startseite „Compose“ (Zusammenstellen), wählen Sie dann eine Wiedergabeliste zur Bearbeitung zwischen • OSD-Menü => Konfiguration 1 => Startquelle => Eingabe DATEI 1 und DATEI 7. Browser, Wiedergabeliste 1 . Dann zeigt PD die Webseite der 1. URL in der Browser-App. Das Stiftsymbol zeigt an, dass die Wiedergabeliste nicht leer ist. 7.2 Zeitplan OSD-Menü => Erw. Einst. => Zeitplan =>...
  • Seite 34 42BDL5057P 7. Wenn Sie „Sort“ (Anordnen) in der Leiste wählen, können Sie die individuelle Anordnung der Dateien ändern. 5. Sie können eine nicht leere Wiedergabeliste bearbeiten oder löschen; wählen Sie einfach die gewünschte Wiedergabeliste mit 8. „Settings“ (Einstellungen) auf der Startseite wählen, diese Seite Stiftsymbol. hat zwei Teile: „Repeat Mode“ (Wiederholungsmodus) und „Effect Duration“ (Diaschaueffekt). Repeat Mode (Wiederholungsmodus): Wiedergabemodus. Effect Duration (Effektdauer): Fotoeffektdauer. 6. Sobald Sie mit der Bearbeitung einer Wiedergabeliste beginnen, erscheint der nachstehende Bildschirm. Source (Quelle) – Dateien im Speicher. Media Hotkey (Medienschnelltaste): Playlist (Wiedergabeliste) – Dateien in der Wiedergabeliste. Play (Wiedergabe): Datei wiedergeben.

  • Seite 35: Cmnd & Play

    42BDL5057P 4.7. CMND & Play 4.8. Custom App (Angepasste App) (1) Server Sie können die Applikation als angepasste Quelle festlegen Serveradresse von CMND & Play einrichten Hinweis: (2) Account (Konto) (1) Nur vom Nutzer installierte App anzeigen. Konto von CMND & Play einrichten (2) Vorinstallierte System-App wird nicht angezeigt. (3) PIN Code (PIN-Code) 4.8.1. Bildschirmmenü bedienen: PIN-Code von CMND & Play einrichten (4) Version Fernbedienung: Quelle -> Angepasst Es gibt zwei Optionen, Ver.2 und Ver.3 Wenn Kunden-APK eingestellt ist, öffnet PD automatisch die Kunden- App beim Umschalten der Quelle auf den Kundenmodus. Ver. 2 Wenn Kunden-APK nicht eingestellt ist, zeigt PD beim Umschalten der Vereinbarung 2.0/2.2...

  • Seite 36: Signage-Anzeige

    42BDL5057P Signage-Anzeige 5.1. Setting (Einstellung) Hauptelemente: (1) Ethernet (2) More (Mehr) (erscheint, wenn ein 4G-Modul angeschlossen ist) (3) Signage Display (Signage-Anzeige) (4) System Tools (Systemwerkzeuge) (5) Display (Anzeige) (6) Storage (Speicher) (7) Apps Falls Sie APKs installiert haben, können Sie die installierten APKs in der (8) Security (Sicherheit) (erscheint, wenn ein 4G-Modul Liste wählen angeschlossen ist) • Beispiel 1: Keine angepasste App eingerichtet. (9) Date & time (Datum und Uhrzeit) Kunden-App wird angezeigt und fokussiert automatisch das erste (10) Developer options (Entwickleroptionen) Element. (11) About (Info) Nach der Einrichtung zeigt der Einstellungsbildschirm den App-Namen. 5.2. Ethernet Zum Ein-/Ausschalten von Ethernet de-/aktivieren Nach der Aktivierung von Ethernet werden folgende Einstellungen angezeigt: (1) Connection Type (Verbindungstyp) (verfügbare Verbindungstypen: DHCP/Static IP (Statische IP)) A.

  • Seite 37: Static Ip (Statische Ip)

    42BDL5057P 5.2.1. DHCP Mobilfunknetzwerke DHCP-Modus: (1) IP Address (IP-Adresse), Netmask (Netzmaske), DNS Address (DNS-Adresse) und Gateway können nicht geändert werden. (2) Bei erfolgreicher Verbindung wird die aktuelle Netzwerkkonfiguration angezeigt. Bevorzugter Netzwerktyp 5.2.2. Static IP (Statische IP) Im Modus Static IP (Statische IP) können Sie IP Address (IP-Adresse), Netmask (Netzmaske), DNS address (DNS-Adresse) und Gateway eingeben. Hinweis: Eingabebeschränkung bei IP-Adresse, Netzmaske, DNS-Adresse und Gateway-Adresse (1) Format: I. Ziffern 0 bis 9 II. Dezimalpunkt „.“ Zugangspunktnamen Netzwerkbetreiber 5.2.3.

  • Seite 38: Signage Display (Signage-Anzeige)

    42BDL5057P Mobiler Datenplan 2. Boot Logo (Startlogo) 1) Scalar-OSD-Menü zur De-/Aktivierung des Android-Startlogos 5.3. Signage Display (Signage-Anzeige) Scalar-OSD-Menü bedienen Fernbedienung: HOME -> Konfiguration 2 -> Logo -> Ein/Aus/ In 3 Gruppen aufgeteilt: General Settings (Allgemeine Einstellungen) Nutzer / Server Settings (Servereinstellungen) / Source Settings Im Nutzer-Modus können Sie Ihre eigene Startlogo-Animationsdatei (Eingangseinstellungen) wählen. (1) General Settings (Allgemeine Einstellungen) Hinweis: A. Signage Display Name (Signage-Anzeigename) (1) Name der Startanimationsdatei:bootanimzation.zip B. Boot Logo (Startlogo) (2) Ein Fenster erscheint zur Auswahl zwischen USB-Speicher und C. Screenshot (Bildschirmaufnahme) SD-Karte. Keine Priorität. (2) Server Settings (Servereinstellungen) A. Email Notification (E-Mail-Benachrichtigung) B.
  • Seite 39 42BDL5057P b. Save (Speichern) 3) Wenn die Logoanzeige im Bildschirmmenü ein- oder ausgeschaltet ist, können Sie keine Startanimation in den Android-Einstellungen Drücken Sie die Speichern-Taste, wenn Sie die Datei bootanimzation. wählen. zip von der SD-Karte oder dem USB-Speicher unter /data/local speichern und als Startlogo festlegen möchten. c. Forget (Vergessen) Drücken Sie die Vergessen-Taste, wenn die Datei bootanimzation.zip unter /data/local gelöscht und kein Startlogo angezeigt werden soll. d. Cancel (Abbrechen) Dialog ohne Änderungen schließen. Szenariovorstellung: Fall 1 Nutzer legt kein angepasstes Startbild fest. PD findet keine Datei namens bootanimzation.zip auf der SD-Karte und im USB-Speicher. Die Liste ist leer. Die Schaltflächen Speichern und Vergessen werden ausgegraut und können nicht genutzt werden. 3. Screenshot (Bildschirmaufnahme) Zur De-/Aktivierung der Bildschirmaufnahme. Nach Aktivierung können Sie einen Screenshot-Zeitrahmen und den Speicherpfad festlegen. Hinweis: Zeitrahmen der Löschung und Screenshot: (1) Bild bei anfänglicher Zeit 0 Sek.

  • Seite 40: Servereinstellungen

    42BDL5057P 6) Purge Screenshots (Screenshots bereinigen) 3) End Time (Endzeit) Bereinigungszeitrahmen festlegen. Einen Tag oder eine Woche. Endzeit des Screenshots festlegen Hinweis: (1) Falls keine Endzeit vorhanden ist, zeigt der Bildschirm automatisch die aktuelle Uhrzeit (2) Startzeit kann nicht später sein als Endzeit. Fehlermeldung wird angezeigt. (7) Send screenshots via email (Screenshots per E-Mail versenden) Nach Auswahl dieses Elements wird der Screenshot per E-Mail an den Administrator gesendet. Siehe 6.2.1 Email Notification (E-Mail-Benachrichtigung) Hinweis: Bitte bestätigen Sie die Konfiguration der E-Mail-Einstellungen. 4) Repeat (Wiederholen) Wiederholungszyklus des Screenshots festlegen. Sie können das 5.3.2. Servereinstellungen Screenshot-Zeitfenster wählen. (Mehrfachauswahl) 1. Email Notification (E-Mail-Benachrichtigung) Zur De-/Aktivierung des E-Mail-Versands Nach Aktivierung können Sie die E-Mail-Benachrichtigungen konfigurieren.
  • Seite 41 42BDL5057P (2) Format:Keine Beschränkung (3) Nicht verfügbarer Port: 5000 2) Manager Email (Manager-E-Mail) E-Mail Empfänger-E-Mail-Konto einrichten 3) Test Test-Mail senden Zum Testen der Empfangs-/Sendefunktion des Gmail-Kontos. Anmerkung (1) Wenn Email (E-Mail) deaktiviert ist, wird die Schaltfläche „Send Test Mail (Test-Mail versenden)“ ausgegraut. 2. FTP Zur De-/Aktivierung der FTP-Funktion. Nach der Einrichtung kann PD FTP-Dateien teilen. Gmail-Sicherheitseinstellung Falls Gmail bei Abschluss der Einrichtung nicht funktioniert, testen Sie das Gmail-Konto bitte am PC und über den nachstehenden Link: https://www.google.com/settings/security/lesssecureapps Stellen Sie sicher, dass „Access for less secure apps (Zugriff für weniger sichere Apps)“ eingeschaltet ist. 1) Account (Konto) FTP-Konto einrichten Hinweis: Eingabebeschränkung (1) Länge: 4 bis 20 Zeichen...
  • Seite 42 42BDL5057P 3) Storage Path (Speicherpfad) 2) Password (Kennwort) FTP-Kennwort festlegen. Standardpfad anzeigen: Interner Speicher Hinweis: Hinweis: Eingabebeschränkung Interner Speicher kann nur angezeigt und nicht geändert werden. (Nur Pfad anzeigen) (1) Länge: 6 bis 20 Zeichen (2) Format: I. Englische Buchstaben a bis z und A bis Z II. Ziffern 0 bis 9 FTP-Kennwortanzeige (1) Anstelle des Kennwortes wird das Symbol „*“ angezeigt, wenn Sie das Kennwort per Fernbedienung festlegen. (2) Nach der Einrichtung wird der Kennworttext durch das Symbol „*“ ersetzt. Vor der Kennworteingabe: 4) Zeigt an, dass der Server nicht gebunden ist, wenn der Server zur Fernsteuerung einen nicht gebundenen Status meldet. 4) Port FTP-Portnummer einrichten. Standard: 2121 Hinweis: Eingabebeschränkung...

  • Seite 43: Eingangseinstellungen

    42BDL5057P Bindungsstatus: (1) Zeigt an, dass die Netzwerkverbindung getrennt ist, falls noch keine Netzwerkverbindung besteht. 5.3.3. Eingangseinstellungen 1. Media Player (Medienplayer) (2) Zeigt an, dass die Serververbindung getrennt ist, falls eine Netzwerkverbindung besteht, der Server zur Fernsteuerung jedoch Medienplayer-Wiedergabeliste und Effekteinstellungen können getrennt ist. bearbeitet werden. (3) Zeigt an, dass der Server nicht gebunden ist, wenn der Server zur (1) Seite zur Bearbeitung der Medienplayer-Wiedergabeliste öffnen. Fernsteuerung einen nicht gebundenen Status meldet. (2) Seite zur Bearbeitung von Medienplayer-Diaschaueffekten öffnen. (4) Zeigt an, dass der Server gebunden ist, wenn die Bindung erfolgreich hergestellt wurde. 2. Browser (5) Zeigt einen PIN-Code-Fehler, falls der PIN-Code falsch Lesezeichenkonfiguration kann bearbeitet werden.
  • Seite 44 42BDL5057P 4. PDF Player (PDF-Player) (1) Browser-Einstellungsseite öffnen. (1) Seite zur Bearbeitung der PDF-Player-Wiedergabeliste öffnen. 3. CMND & Play (2) Seite zur Bearbeitung von PDF-Player-Effekten öffnen. 1) Server Serveradresse von CMND & Play einrichten 2) Account (Konto) Konto von CMND & Play einrichten 3) PIN Code (PIN-Code) PIN-Code von CMND & Play einrichten (4) Version Es gibt zwei Optionen, Ver.2 und Ver.3 Ver. 2 Vereinbarung 2.0/2.2 Ver. 3 Vereinbarung 3.0/3.1 5. Custom App (Angepasste App) (5) Content (Inhalt) Sie können die Applikation als angepasste Quelle festlegen. Zur Auswahl stehen die drei Optionen Internal Storage (Interner Speicher)/SD card (SD-Karte)/USB storage (USB-Speicher). Anmerkung Bei Ver.2 werden Server/Account (Konto)/PIN code (PIN-Code) (1) Nur vom Nutzer installierte App anzeigen. ausgegraut und sind nicht verfügbar .

  • Seite 45: System Tools (Systemwerkzeuge)

    42BDL5057P Funktionsvorstellung Nach der Einrichtung erscheint der App-Name. (1) Save (Speichern) Fall 2. Angepasste App einrichten (die ausgewählte Option wird mit einem Kreis versehen) Wählen Sie eine App und klicken Sie zum Speichern auf Save (Speichern). (2) Forget (Vergessen) Klicken Sie zum Löschen zuvor gespeicherter Daten auf Forget (Vergessen). (3) Cancel (Abbrechen) Keine Änderung, Fenster wird direkt geschlossen. Falls Sie keine APK installiert haben, ist die Liste leer. Keine Option zur Auswahl. Die Schaltflächen Save (Speichern) und Forget (Vergessen) werden ausgegraut und können nicht genutzt werden. 5.4. System Tools (Systemwerkzeuge) Systemwerkzeuge mit 4 Hauptfunktionen: (1) Clear Storage (Speicher löschen) (2) Factory Reset (Werkseinstellung) (3) Import & Export (Import. und Export.) (4) Clone Media Files (Mediendateien klonen) Sie können eine installierte APK aus der Liste wählen. Keine angepasste App einrichten Der Bildschirm zeigt verfügbare Apps und fokussiert sich automatisch auf den ersten App-Eintrag.

  • Seite 46: Clear Storage (Speicher Löschen)

    42BDL5057P 5.4.3. Import & Export (Import. und Export.) 5.4.1. Clear Storage (Speicher löschen) Die Funktion dient dem Importieren und Exportieren von PD- Einstellungen. Dient der Löschung aller Daten in Philips-Ordnern. Hinweise: In 4 Modi aufgeteilt: (1) Settings.db (Name der gespeicherten Datei:settings.db) (1) Alle Philips-Ordner löschen (2) Wird im Philips-Ordner im Speicher abgelegt (2) Nur Philips-Ordner im internen Speicher löschen. 5.4.3.1 Signage-Anzeige-Einstellungen exportieren (3) Nur Philips-Ordner im USB-Speicher löschen. Zum Exportieren in den Philips-Ordner des USB-Speichers oder der (4) Nur Philips-Ordner auf SD-Karte löschen. SD-Karte. Fenster zur Anzeige aller Ordner einblenden, die gelöscht werden (1) settings.db exportieren können. (2) Drittanbieter-APK an Philips/app/ exportieren Hinweis: Falls kein Philips-Ordner im USB-Speicher oder auf der SD-Karte existiert, wird er automatisch erstellt.

  • Seite 47: Clone Media File (Mediendatei Klonen)

    42BDL5057P 5.6. Display Benachrichtigungsdialog vor Datenbankimport anzeigen Sie können die Schriftgröße ändern, zur Auswahl stehen: Small (Klein)/ Normal/Large (Groß)/Huge (Riesig) 5.5. Clone Media File (Mediendatei klonen) Mediendatei aus Philips-Ordner im internen Speicher, auf der SD-Karte 5.7. Storage (Lagerung) oder dem USB-Gerät klonen 1. Name des geklonten Ordners im Philips-Ordner Zur Anzeige aktueller PD-Android-Speicherinformationen. (1) philips/photo Anmerkung (2) philips/music (1) Mit der Optionstaste an der Fernbedienung können Sie die (3) philips/video Einstellungsoptionen aufrufen (4) philips/cms (5) philips/pdf (6) philips/browser 2. Die Endung der geklonten Datei ist „.cms“) Clone Source (Klonquelle) (1) Internal storage (Interner Speicher) (a) FTP prüfen...

  • Seite 48: Security (Sicherheit)

    42BDL5057P 5.11. Developer options 5.9. Security (Sicherheit) (Entwickleroptionen) Konfigurieren/deaktivieren Sie einen SIM-PIN-Code. Android-Entwickleroptionen. Hinweis: (1) Erscheint nur, wenn ein 4G-Modul angeschlossen ist 5.12. About (Info) Wesentliche Informationen unter Info: (1) System updates (Systemaktualisierungen) (2) Android version (Android-Version) (3) Kernel version (Kernel-Version) (4) Build number (Versionsnummer) 5.10. Date & time (Datum und Zeit) De-/Aktivierung der automatischen Zeiteinstellung per Scalar-OSD- Menü. Hinweis: Neuen NTP-Server zur Anzeige der aktuellen Server-IP zufügen . 5.12.1. System updates (Systemaktualisierungen) Es wird automatisch nach update.zip im USB-Speicher oder auf der SD- Karte gesucht.

  • Seite 49: Supplementary (Zusätzlich)

    42BDL5057P Nach Auswahl der Datei update.zip startet PD neu und die Aktualisierung beginnt. (1) Bilderordner Enthält PNG-Dateien, die mittels Nummerierung benannt werden, 5.13. Supplementary (Zusätzlich) beginnend bei 0000.png oder 0001.png und jedes mal um 1 erhöht. Es muss mindestens einen Ordner geben und es gibt keine bekannte Obergrenze bezüglich der Anzahl Ordner. 5.13.1. Übersicht (2) Datei desc.txt Drücken Sie zum Einblenden der Übersicht „INFO“ + „77“. Diese Datei definiert in folgendem Format, wie viele Bilder in dem/ den Ordner(n) während der Startanimation angezeigt werden: Kurzübersicht zeigt wie nachstehend „Netzwerk“ und „Monitorinformation“: - Breite Höhe Bildwiederholfrequenz Hinweis: - Modus Schleife Zeitüberschreitung Ordner 1 Betriebsstunden: Wird minütlich aktualisiert. - Modus Schleife Zeitüberschreitung Ordner 2 Überhitzungsstatus: Wird alle 5 Sekunden aktualisiert. Beispiel einer desc.txt-Datei: - 1920 1080 30 - p 1 0 part0 - p 0 0 part1 a.
  • Seite 50 42BDL5057P 5.13.3. Wie installiere ich eine Android-App? Es gibt 3 Möglichkeiten zur Installation Ihrer eigenen Android-App. (a) Per Dateimanager im Administratormodus 1. Wenn Sie bereits eine APK haben 1.1 Kopieren Sie Ihre APK auf das USB-Gerät oder die SD-Karte und stecken Sie diese(s) in das Android-Signage-Display von Philips. 1.2 Rufen Sie Administratormodus > Apps > Dateimanager auf. 1.3 Suchen Sie über den Dateimanager nach Ihrer APK und installieren Sie diese. Drücken Sie einfach bei der ausgewählten APK auf „OK“. 2. Laden Sie die APK per Chromium-Browser herunter, rufen Sie dann über den Dateimanager <interner Speicherpfad>/Download/ auf. 2.1 Die restlichen Schritte sind wie oben beschrieben. Bitte beachten Sie, dass <interner Speicherpfad> bei jedem Modell anders ausfallen kann. (b) Über Adb Shell 1. Stellen Sie sicher, dass sich Ihr PC mittels adb mit dem Android- Signage-Display von Philips verbinden kann.

  • Seite 51: Bildschirmmenü

    42BDL5057P Bildschirmmenü 6.2. Übersicht über das Bildschirmmenü Nachstehend sehen Sie eine Gesamtübersicht der Struktur des 6.2.1. Bild-Menü Bildschirmmenüs. Sie können es zur weiteren Anpassung Ihres Anzeigegerätes als Referenz verwenden. Helligkeit Bild 6.1. Im Bildschirmmenü navigieren Kontrast Schärfe Bildschirm Schwarzwert 6.1.1. Im Bildschirmmenü mit der Fernbedienung Tönung navigieren Audio Farbe SOURCE FORMAT Rauschminderung Mittel Bild im bild...

  • Seite 52: Benutzerdefiniert

    42BDL5057P Farbsteuerung Horizontale bildlage Die Farbstufen von Rot, Grün und Blau werden über Farbbalken Horizontale Bildposition innerhalb des Anzeigebereichs des LCDs angepasst. steuern. R: Rotverstärkung, G: Grünverstärkung, B: Blauverstärkung. Drücken Sie zum Bewegen der Anzeige nach rechts die Taste +. Smart picture Drücken Sie zum Bewegen der Anzeige nach links die Taste -. PQ-Einstellung Vertikale bildlage PC-Modus: {Standard} / {Highbright} / {sRGB}. Vertikale Bildposition innerhalb des Anzeigebereichs des LCDs steuern. Videomodus: {Standard} / {Highbright} / {Kino}. Drücken Sie zum Bewegen der Anzeige nach oben die Taste +. Smart Contrast Drücken Sie zum Bewegen der Anzeige nach unten die Taste -. Automatische Erkennung von Schwarz- und Weißdaten im Inhalt und Takt Festlegung einer geeigneten Hintergrundbeleuchtungseinstellung.

  • Seite 53: Horizontale Bildlage

    42BDL5057P Zoom Audio-rücksetzung Aktion Hiermit können Sie gleichzeitig die horizontale Bild und vertikale Bildgröße erweitern. Bildschirm H Zoom Hiermit können Sie nur die horizontale Audio Bildgröße erweitern. Bild im bild V Zoom Hiermit können Sie nur die vertikale Bildgröße Kon guration 1 erweitern. Horizontale bildlage Hiermit verschieben Sie die horizontale Balance Bildposition nach links oder rechts. Hiermit können Sie die Balance des linken oder rechten Audioausgangs Vertikale bildlage betonen. Hiermit verschieben Sie die horizontale Höhen Bildposition nach oben oder unten. Hiermit können Sie die höheren Töne verstärken oder verringern. Tiefen Autom. Einstellung Hiermit können Sie die tieferen Töne verstärken oder verringern.

  • Seite 54: Untermodus

    42BDL5057P 6.2.4. Bild im bild-Menü PDF- HDMI1 HDMI2 DVI DisplayPort VGA Medienplayer Browser SmartCMS Benutzerdefiniert CardOPS Reader HDMI1 HDMI2 Untermodus Bild PIP-Größe Klein DisplayPort Bild-im-Bild-Position Unten rechts Bildschirm Medienplayer PIP ändern Aktion Browser BiB-Quelle SmartCMS Audio PDF-Reader PIP-Audio Haupt Benutzerdefiniert PIP-Rücksetzung...

  • Seite 55: Konfiguration 2-Menü

    Wählen Sie aus: {Aus} / {Ein} Monitorinformation Aktion DP-version DP 1.1 DDC/CI Wählen Sie diese Option zum De-/Aktivieren der DDC/CI- Kommunikation. (*Nur VGA-Unterstützung) Wählen Sie zur normalen Nutzung {Ein}. Fensterauswahl Haupt Kon guration 2 Lichtsensor (erfordert das Philips-Zubehör CRD41, externe Drehung Aktion Sensorbox) Sprache Deutsch Erw. Einst. Zum Ein- oder Ausschalten der Hintergrundbeleuchtung entsprechend Kon guration rücksetzen Aktion der Umgebungshelligkeit. Wählen Sie aus: {Aus} / {Ein} Benutzererkennung (erfordert das Philips-Zubehör CRD41,...

  • Seite 56: Informations-Osd

    Die Optionen lauten: {1 – 60} Sekunden. Logo Zum De-/Aktivieren der Logoanzeige bei Einschaltung Ihres Anzeigegerätes. Die Optionen lauten: • {Aus} • {Ein} (Standard) • {Auto-ID} • {Nutzer} Die Optionen lauten: {Start} / {Ende}. Standard ist {Ende}. 1. Wenn Logo auf Ein gesetzt ist, werden das Scalar-Philips-Logo und • Wechseln Sie zum Einrichten der IDs von Geräten vor dem das animierte Android-Philips-Logo angezeigt. Aktuellen zur Start-Option. 2. Wenn Logo auf Aus gesetzt ist, wird weder das Scalar-Philips-Logo • Sobald die Einrichtung abgeschlossen ist, wechselt die Option noch das animierte Android-Logo angezeigt. automatisch zu Ende.
  • Seite 57 42BDL5057P Drehung IR-steuerung Drehung von Haupt/Sub/OSD festlegen Wählen Sie den Betriebsmodus der Fernbedienung, wenn mehrere Anzeigegeräte per RS232C verbunden sind. Auto. Dreh.: Aus/Ein Standard: Aus • {Normal} - Alle Anzeigegeräte können normal über die OSD- Querformat/ Standard: Querformat Fernbedienung gesteuert werden. Rotation: Hochformat • {Primär} - Weist dieses Anzeigegerät als primäres Anzeigegerät Bildrotation: zur externen Steuerung zu. Dieses Anzeigegerät kann nur über die All: Aus/Ein Standard: Aus Fernbedienung gesteuert werden. (Im Primär-Modus wird die IR- Haupt: Aus/Ein Standard: Aus Taste unabhängig von der Monitor-ID/den Gruppeneinstellungen...
  • Seite 58 42BDL5057P Datum & zeit Hinweis: B evor Sie diese Funktion nutzen, sollten Sie das aktuelle Datum und die Uhrzeit im {Datum & zeit}-Menü einstellen. Stellen Sie das Datum und die Uhrzeit der internen Uhr ein. 1. Rufen Sie mit [OK] oder [ ] das Untermenü auf. Datum & zeit Zeitplan Auto.Sync. Nein Jahr 2015 Monat Heute 2015 . 01 . 04 04 : 14 : 01 Stunde Eingabe ＿ ＿...

  • Seite 59: Energiesparen

    42BDL5057P HDMI with One Wire Folgende Tabelle zeigt die Aktion des Android-Boards bei verschiedenen Betriebsmodi. CEC-Steuerung. • {Aus} – CEC deaktivieren. (Standard) Gleichspannungsversorgung aus/ein:Ein-/Austaste an Fernbedienung drücken • {Ein} – CEC aktivieren. Autom. Signalerkennung Betriebsmodus im OSD Modus 1/2 Modus 3/4 Durch Auswahl dieser Option erkennt das Anzeigegerät verfügbare Gleichspannung aus Abschalten 1. Die aktuelle Quell-APK Signalquellen automatisch und zeigt diese an. (wie Medienplayer, Browser, PDF oder SmartCMS) wird • {Aus} - Wenn ein Signal angeschlossen ist, kann es nur manuell geschlossen. ausgewählt werden. Wenn vom ausgewählten Eingang kein Signal eingeht, Display auf 2.

  • Seite 60: Usb-Gerätekompatibilität

    42BDL5057P USB-Gerätekompatibilität USB-Multimediacodecformate Videodecodierung Videocodec Container Decodierung Encodierung Kanal Anmerkung Unterstützte Bildgröße: 48 x 48 Pixel bis 1920 x 1088 Pixel Maximale Bildwiederholfrequenz: 30 Bilder/s MPEG1/2 MPEG1/2 Dateiformat: DAT, MPG, VOB, TS Maximale Bitrate: 80 Mb/s Audiocodec: MP2, MP3 Unterstützte Bildgröße: 48 x 48 Pixel bis 1920 x 1088 Pixel...
  • Seite 61 42BDL5057P Bilddecodierung Bildcodec Foto Decodierung Encodierung Kanal Anmerkung JPEG JFIF-Dateiformat Dateiformat: JPG, JPEG Decodierung: Auflösung 48 x 48 bis 8176 x 8176 1.02 (1) Non-Interleaved-Scan wird nicht unterstützt (2) Software unterstützt SRGB JPEG (3) Software unterstützt Adobe RGB JPEG Dateiformat: BMP Maximal unterstützte Bildgröße: 4096 x 4096 Pixel Dateiformat: GIF Auflösung: Keine Beschränkung Dateiformat: PNG Auflösung: Keine Beschränkung Hinweise: • Ton oder Video funktionieren möglicherweise nicht, falls die Inhalte eine standardmäßige Bitrate/Bildwiederholfrequenz jenseits der in der obigen...

  • Seite 62: Eingangsmodus

    42BDL5057P Eingangsmodus VGA-Auflösung: Aktive Auflösung Standardauflösung Bildfrequenz Pixelrate Seitenverhältnis Ausgeschrieben Horizontale Pixel Vertikale Zeilen 60 Hz 25,175 MHz 480 72 Hz 31,5 MHz Video Graphic Array 75 Hz 31,5 MHz WVGA 400 70 Hz 33,75 MHz 16:9 Wide Video Graphic Array 60 Hz 40 MHz SVGA 600 Super VGA 75 Hz 49,5 MHz 60 Hz 65 MHz 1024 768 Extended Graphic Array 75 Hz 78,75 MHz WXGA...

  • Seite 63: Richtlinie Zu Pixelfehlern

    42BDL5057P Richtlinie zu Pixelfehlern Wir sind stets darum bemüht, Produkte von höchster Qualität anzubieten, und verwenden einige der branchenweit fortschrittlichsten Herstellungsverfahren, während wir zudem strenge Qualitätskontrollen durchführen. Dennoch sind die bei PDP- / TFT-Bildschirmen für Plasma- & LCD- Anzeigegeräte eingesetzten Pixel- oder Subpixeldefekte manchmal unvermeidlich. Kein Hersteller kann eine Gewährleistung für vollkommen fehlerfreie Bildschirme abgeben; dennoch garantiert Philips, dass alle Plasma- & LCD-Anzeigegeräte mit einer inakzeptablen Anzahl an Defekten innerhalb der Garantiedauer gemäß Ihren örtlichen Garantiebedingungen repariert werden. In diesem Hinweis werden die verschiedenen Arten von Pixelfehlern erläutert und akzeptable Defektstufen für den LCD-Bildschirm definiert. Damit das Gerät im Rahmen der Garantie repariert wird, muss die Anzahl an Pixelfehlern einen bestimmten Wert überschreiten (vgl. Referenztabelle). Falls der LCD- Bildschirm die Spezifikationen erfüllt, werden ein Austausch im Rahmen der Garantie sowie Rückgabeforderungen zurückgewiesen. Da einige Arten oder Kombinationen von Pixelfehlern zudem auffälliger sind als andere, legt Philips bei diesen noch höhere Qualitätsstandards fest.

  • Seite 64: Dunkle Punktdefekte

    Ständig schwarze Pixel erscheinen als Pixel oder Subpixel, die immer dunkel „ausgeschaltet“ sind. Diese Beispiele von Black-Dot-Fehlern kommen vor: Ein dunkler Punkt Zwei anliegende dunkle Punkte = 1 Paar Zwei dunkle Punkte, Spezifikationen definieren dunkler Punkte den Mindestabstand zwischen dunklen Punkten 9.5. Abstände zwischen den Pixeldefekten Da Pixel- und Subpixeldefekte derselben Art, die sich in geringem Abstand zueinander befinden, leichter bemerkt werden können, spezifiziert Philips auch den zulässigen Abstand zwischen Pixeldefekten. In der nachstehenden Tabelle finden Sie Spezifikationen über: • Erlaubte Anzahl an anliegenden dunklen Punkten = (anliegende Dunkle Punkte = 1 Paar dunkler Punkte) • Mindestabstand zwischen dunklen Punkten • Gesamtanzahl an defekten Punkten 9.6. Toleranzen bei Pixeldefekten Damit Sie während der Gewährleistungsdauer Anspruch auf Reparatur infolge von Pixeldefekten haben, muss ein PDP-/ TFT-Bildschirm in einem Plasma- / LCD-Bildschirm von Philips Pixel oder Subpixel aufweisen, die die in der nachstehenden Tabelle aufgeführten Toleranzen überschreiten.

  • Seite 65: Reinigung Und Problemlösung

    42BDL5057P Reinigung und Problemlösung 10.1. Reinigung Vorsicht bei Verwendung des Anzeigegerätes • Halten Sie Hände, Gesicht und Gegenstände von den Belüftungsöffnungen des Anzeigegerätes fern. Die Oberseite des Anzeigegerätes wird durch die hohe Temperatur der Abluft, die durch die Belüftungsöffnungen austritt, üblicherweise sehr heiß. Wenn Sie Körperteile zu nah an diese Stellen bringen, können Verbrennungen und Verletzungen auftreten. Die Platzierung von Gegenständen in der Nähe der Oberseite des Anzeigegerätes kann Hitze-bedingte Schäden an den Gegenständen sowie Beschädigungen des Anzeigegerätes selbst zur Folge haben. • Achten Sie darauf, vor dem Transport des Anzeigegerätes alle Kabel zu trennen. Wenn Sie das Gerät mit angeschlossenen Kabel transportieren, können die Kabel beschädigt werden; dadurch bestehen Brand- und Stromschlaggefahr. • Ziehen Sie das Netzkabel zur Sicherheit aus der Steckdose, bevor Sie jegliche Reinigungs- oder Wartungsarbeiten durchführen.

  • Seite 66: 10.2. Problemlösung

    42BDL5057P 10.2. Problemlösung Symptom Mögliche Ursache Lösung Es wird kein Bild angezeigt 1. Das Netzkabel ist nicht angeschlossen. 1. Schließen Sie das Netzkabel an. 2. Der Netzschalter an der Rückseite des 2. Stellen Sie sicher, dass der Netzschalter Anzeigegerätes ist nicht eingeschaltet. eingeschaltet ist. 3. Der ausgewählte Eingang ist nicht 3. Stellen Sie eine Signalverbindung mit dem angeschlossen. Anzeigegerät her. 4. Das Anzeigegerät befindet sich im Bereitschaftsmodus. Es treten Bildstörungen oder akustisches Dies wird durch umliegende elektrische Geräte...
  • Seite 67 42BDL5057P Wie richte ich die Einstellungen im Menü zur Daisy-Chain-Verbindung per RS232 und kein IR- 1. Das erste Anzeigegerät wird im Bildschirmmenü Steuerung aller Monitore auf einmal und einzeln Kabel (Advanced option (Erweiterte einstellungen)/ per Fernbedienung ein? IR control (IR-steuerung)) als „Primary (Primär)“ festgelegt, die anderen als „Secondary (Sekundär)“. 2. Das Einrichtungsmenü erscheint am Anzeigegerät oben links. (Wechselmenü erscheint erneut, falls ausgeblendet) 3. Standardeinstellungen: IR NO (ID-Nr.): 0, GP NO (GP-Nr.): 0, diese Einstellung kann alle...

  • Seite 68: Technische Daten

    42BDL5057P Technische Daten Anzeige: Element Technische Daten Bildschirmgröße (aktiver Bereich) 42 Zoll (106,7 cm) diagonal Seitenverhältnis 16:9 Anzahl an Pixeln 1920 (H) x 1080 (V) Pixelabstand 0,4833 (H) x 0,4833 (V) [mm] Anzeigbare Farben 10 Bit (D), 1,07 Milliarden Farben Helligkeit (typisch) 700 cd/m Kontrastverhältnis (typisch) 1300:1 Betrachtungswinkel 178 Grad Ein-/Ausgänge: Element Technische Daten Lautsprecherausgang Interne Lautsprecher 10 W (L) + 10 W (R) [RMS]/8 Ω 1-Weg-1-Lautsprecher-System 82 dB/W/M/160 Hz – 13 kHz Audioausgang 3,5-mm-Klinkenbuchse x 1 0,5 V [RMS] (normal)/ 2 Kanäle (L+R) Audioeingang 3,5-mm-Klinkenbuchse x 1 0,5 V [RMS] (normal)/ 2 Kanäle (L+R)

  • Seite 69: Allgemein

    42BDL5057P Allgemein: Element Technische Daten Netzeingang 100 – 240 V Wechselspannung, 50 – 60 Hz, 5,5 A Netzausgang 100 – 240 V Wechselspannung, 50 – 60 Hz, 2,5A Stromverbrauch (max.) 215 W Stromverbrauch (typ.) 85 W Stromverbrauch (Bereitschaftsmodus & <0,5 W (RS232 inaktiv) ausgeschaltet) Abmessungen (ohne Ständer) [B x H x T] 946,9 x 541,0 x 71,1 mm Gewicht (ohne Ständer) 15,5 Kg Bruttogewicht (ohne Ständer) 19,7 Kg Produktdatenblatt: Element Technische Daten Energieeffizienzklasse Darstellbare Bildschirmgröße 106,7 cm / 42 Zoll Stromverbrauch Betriebsmodus (W) 96 W Jährlicher Stromverbrauch (kWh)
  • Seite 70 2017 © Koninklijke Philips N.V. Alle Rechte vorbehalten. Philips und der Philips-Schild sind eingetragene Marken der Koninkli- jke Philips N. V. und werden unter Lizenz der Koninklijke Philips N.V. verwendet. Technischen Daten können sich ohne Vorankündigung ändern.
