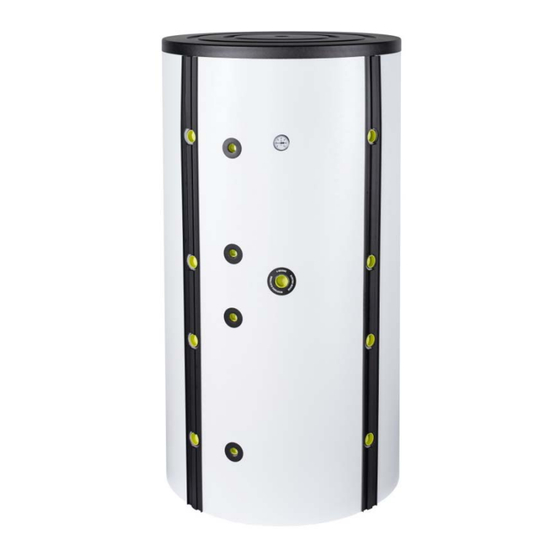

Rem Solar RK 1500 LB Installationsanleitung, Bedienungsanleitung
Solarkombispeicher
mit trinkwasserwärmetauscher
Inhaltsverzeichnis
Installationsanleitung
Bedienungsanleitung
Inhaltsverzeichnis
1
............................................................................................................................................................................ 2
2
3
4
................................................................................................................................................................... 4
5
............................................................................................................................................................................... 5
6
....................................................................................................................................................................... 6
7
8
9
....................................................................................................................................................... 2
............................................................................................................................................... 3
................................................................................................................................................... 6
................................................................................................................................................. 7
......................................................................................................................................................... 8
Solarkombispeicher
mit Trinkwasserwärmetauscher
RK 1500 LB
RKS 1500 LB
RKS-2 1500 LB
Installation und Inbetriebnahme darf nur von
einer Fachkraft erfolgen.
Herstellergarantie kann nur bei Installation durch
einen anerkannten Fachhandwerksbetrieb, der für
die
Beachtung
Installationsvorschriften verantwortlich ist, gewährt
werden.
Das
Inbetriebnahmeprotokoll
auszufüllen und der Betreiber einzuweisen.
Die
einwandfreie
gewährleistet, wenn die Vorgaben der Installations-
und Bedienungsanleitung eingehalten werden.
Für Schäden, die durch Nichtbeachtung dieser
Installationsanleitung und den gültigen Regeln der
Technik entstehen, übernehmen wir keine Haftung.
Das Gerät ist jährlich vom Fachmann zu warten,
davon
unabhängig
umgehend beheben zu lassen.
Aus Gewährleistungsgründen bitten wir, diese
Unterlagen dem Betreiber zur Aufbewahrung zu
übergeben.
.
Seite 1
D-84056 Rottenburg
Tel +49 (0)8781/20140-0
Fax +49 (0)8781/ 2014024
www.rem-gmbh.com
bestehender
Normen
ist
vollständig
Funktion
ist
nur
sind
auftretende
Mängel
Stand: 11.12.2013
Irrtum vorbehalten
REM GmbH
Benzstraße 2
und
dann
Inhaltsverzeichnis
Verwandte Anleitungen für Rem Solar RK 1500 LB
Inhaltszusammenfassung für Rem Solar RK 1500 LB
-

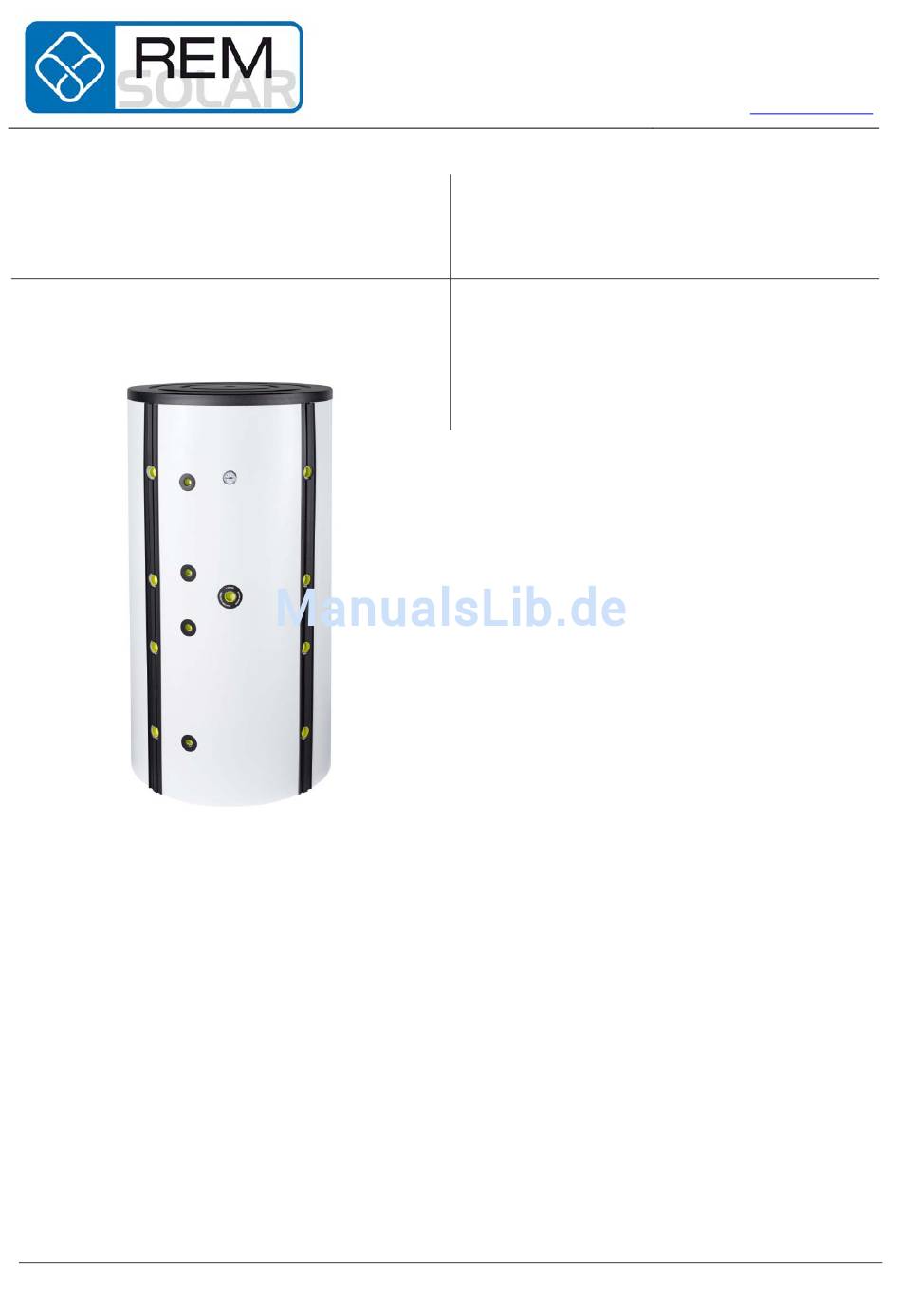

Seite 1: Inhaltsverzeichnis
Tel +49 (0)8781/20140-0 Fax +49 (0)8781/ 2014024 www.rem-gmbh.com Installationsanleitung Solarkombispeicher Bedienungsanleitung mit Trinkwasserwärmetauscher RK 1500 LB RKS 1500 LB RKS-2 1500 LB Installation und Inbetriebnahme darf nur von einer Fachkraft erfolgen. Herstellergarantie kann nur bei Installation durch einen anerkannten Fachhandwerksbetrieb, der für... -
Seite 2: Allgemeines
1 Allgemeines Die Speicher dienen je nach Typ und Ausführung der Warmwasserbereitung / Warmwasserspeicherung und / oder der Heizwasserspeicherung. Die Beheizung erfolgt indirekt durch Wärmeerzeuger, gegebenenfalls aus unterschiedlichen Wärmequellen. Der maximal zulässige Betriebsdruck und die Betriebstemperatur sind aus den technischen Daten zu entnehmen. -
Seite 3: Abmessungen Und Anschlüsse
Abbildung 1 Abmessungen: d D mm mm mm [mm] mm [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 1340 RK 1500 LB 2074 1000 1200 1880 2150 (740) 1050 1340 2130 1730 (1730) (350) [350] 1340 RKS 1500 LB... -
Seite 4: Technische Daten
4 Technische Daten Typenbezeichnung RK 1500 LB RKS 1500 LB RKS-2 1500 LB Inhalt [Liter] 1535 1503 1482 Max. zul. Speicherladetemperatur [°C] Max. zul. Temperatur BW-WT / Solar-WT [°C] 95 / 130 95 / 130 95 / 130 Max. zul. Überdruck BW-WT / Solar-WT... -
Seite 5: Installation
5 Installation Alle Anschlussleitungen am Behälter sind mit lösbaren Verbindungen (Verschraubung/Flansch) herzustellen. Rohrgewindeabdichtungen mit Teflon sind zu vermeiden. Alle Behälteranschlussleitungen sind nach den gültigen Regeln der Technik und den entsprechenden Normen und Vorschriften, gemäß ihrem Anwendungszweck und Versorgungsmedium zu planen, zu erstellen und zu prüfen. Bei kalkhaltigen Wässern empfehlen wir eine Möglichkeit zur Entkalkung über Absperrventile mit Entleerungsmöglichkeit oder T-Stück im KW-Eintritt und WW-Abgang des Trinkwasser-Wärmetauschers oder eine Vorrichtung zur Wasserenthärtung vorzusehen. -
Seite 6: Inbetriebnahme
Zirkulationsanschluß Um den Kombispeicher mit einer Warmwasserzirkulation zu betreiben ist zwischen Speicher und Zirkulationsleitung ein Zirkulations-Anschlusszubehör von REM erforderlich. Das Anschlusszubehör wird als vormontierte Baugruppe geliefert und besteht aus einem T-Stück mit integrierter Zirkulationstauchlanze aus Edelstahlwellrohr und einem Brauchwassermischventil zum Schutz vor Verbrühungen. Das Zubehör ist gemäß dem vorangehenden Anschlussschema zu installieren. Eine davon abweichende Anschlussart ist nicht zulässig und beeinträchtigt die Funktion des Kombispeichers. -
Seite 7: Gewährleistung Und Garantie
8 Gewährleistung und Garantie Die Gewährleistung für unsere Produkte richtet sich nach den gesetzlichen Bestimmungen des Allgemeinen Bürgerlichen Gesetzbuches und des Konsumentenschutzgesetzes. Daneben ersetzen wir im Rahmen unserer Behältervollgarantie bei Vorliegen eines Mangels innerhalb von 1 Jahr ab Rechnungsdatum den Speicher inklusive der Austausch-, Beschaffungs- und Nebenkosten. Im Anschluss an die Vollgarantie ersetzen wir im Rahmen unserer Behältergarantie bei Vorliegen eines Mangels bei allen emaillierten Speichern sowie Pufferspeichern innerhalb von weiteren 4 Jahren (in Summe 5 Jahre) und bei allen Hygienespeichern innerhalb von weiteren 9 Jahren (in Summe 10 Jahre) den Speicher. -
Seite 8: Inbetriebnahmeprotokoll
9 Inbetriebnahmeprotokoll Die Anlage wurde nach DIN und den gültigen Regeln der Technik erstellt und der Betreiber in die Bedienung und Wartung eingewiesen. Ort……………………………………………….. Datum……………………………………………………… Kunde Installateur ……………………………………………………. ………………………………………………………………. Unterschrift Unterschrift Anlagenstandort: …………………………………………………………………………………………………………………………… Name: …………………………………………………………………………………………………………………………… PLZ/Ort: ………………………………………………………………..…………………………………………………………. Straße: ………………………………………………………………………………………...…………………………………. Tel: ………………………………………………………………………………………...………………………………….
