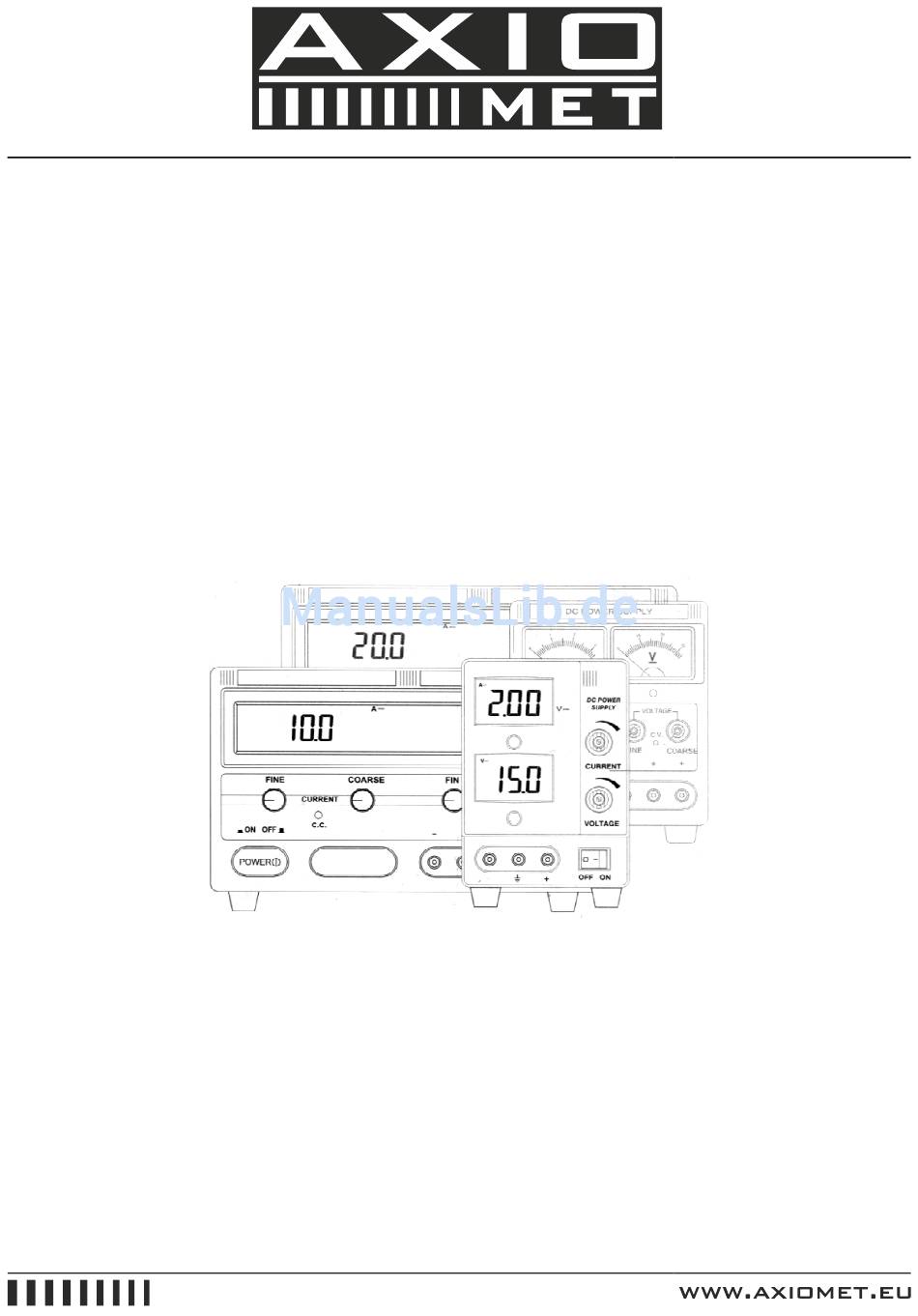

- Seite 1 Netzteile AX-3003D, AX-3005D 3005D AX-1803D Bedienungsanweisung...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Vorwort ......................3 Auspacken, Inhalt prüfen ..................4 Sicherheitshinweise ....................4 Sicherheitsinformation .................... 4 Sicherheitssymbole ....................5 Beschreibung der Frontplatte ..................5 Beschreibung der Rückseite ..................7 2. Bedienung ......................8 Versorgungsspannung einstellen ................. 9 Bedienung des Netzteils ................... 9 3. -
Seite 3: Vorwort
Kapitel 1 Vorwort Vorliegende Bedienungsanleitung enthält Information und Warnungen, die zu beachten sind, um eine Betriebssicherheit zu gewährleisten und das Netzteil in einem einwandfreien, technischen Zustand zu halten. Warnung Bevor Sie mit dem Anschluss, Gebrauch oder mit der Wartung des Netzteils beginnen, lesen Sie „Sicherheitshinweise”... -
Seite 4: Auspacken, Inhalt Prüfen
Auspacken, Inhalt prüfen Die Verpackung soll folgende Elemente enthalten: 1. DC-Netzteil 2. Netzkabel 3. Bedienungsanleitung 4. Reservesicherung Bei der Auspackung prüfen Sie ob der Satz vollständig ist. Sicherheitshinweise 1. Vor dem Anschließen an das Netz prüfen Sie, ob der Versorgungsspannungswahlschalter in richtiger Position steht. -
Seite 5: Sicherheitssymbole
Sicherheitssymbole Wichtiger Sicherheitshinweis, nehmen Sie Bezug auf die Bedienungsanleitung Sicherheitshinweis, nehmen Sie Bezug auf die Bedienungsanleitung Gleichstrom DC Erdung Achtung! Heiße Oberfläche. Nicht berühren. Konformität mit EU-Normen Beschreibung der Frontplatte Abb. 1-1... - Seite 6 1. AUSGANGSSPANNUNGSANZEIGE Zeigt den Spannungswert an den Ausgangsbuchsen an. Es sind Modelle mit LC, LED-Display oder mit einem analogen Messgerät mit Zeiger verfügbar. Display oder mit einem analogen Messgerät mit Zeiger verfügbar. 2. AUSGANGSSTROMANZEIGE Zeigt den Stromwert an den Ausgangsbuchsen an. Es sind Modelle mit LC, LED-Display oder mit einem analogen Messgerät mit Zeiger verfügbar.
-
Seite 7: Beschreibung Der Rückseite
Jedes Zeigermessgerät ist mit einem mechanischen Regler ausgestattet, der zum Nulleinstellen Jedes Zeigermessgerät ist mit einem mechanischen Regler ausgestattet, der zum Nulleinstellen dient. Nachdem Sie das Netzteil ausgeschaltet haben, stellen Sie die Nulleinstellschraube unter dem dient. Nachdem Sie das Netzteil ausgeschaltet haben, stellen Sie die Nulleinstellschraube unter dem Messgerät (mittels des kleinen Schraubendreher) so, dass der Zeiger auf "0"... - Seite 8 Untenstehend in der Tabelle finden Sie Parameter von Sicherungen, die sich im Netzteil befinden: AUSGANGSSPANNUNG AUSGANGSSTROM SICHERUNGSTYP SICHERUNGSTYP einstellbar einstellbar Versorgung 220V AC Versorgung 110V AC 0 ~ 2A T 1A L 250V T 2A L 250V 0 ~ 15V 0 ~ 3A T 1A L 250V T 2A L 250V...
-
Seite 9: Bedienung
Kapitel 2 Bedienung Vorwort Warnung Um einen Stromschlag und/oder Körperverletzungen zu vermeiden, lesen Sie Um einen Stromschlag und/oder Körperverletzungen zu vermeiden, lesen Sie „Sicherheitshinweise” und „Sicherheitsinformation”, bevor Sie mit dem Netzteil zu arbeiten „Sicherheitshinweise” und „Sicherheitsinformation”, bevor Sie mit dem Netzteil zu arbeiten beginnen. -
Seite 10: Bedienung Des Netzteils
HINWEIS Das Netzteil ist für untenstehenden Versorgungsspannungsbereich geeignet: 220V AC ±10% (198V AC bis 242V AC) 50Hz/60Hz oder 110V AC ±10% (98V AC bis 122V AC) 50Hz/60Hz. HINWEIS: Geräte ohne den Versorgungsspannungswahlschalter sind werksseitig auf die in gegebenem Land/Region gültige Versorgungsspannung, laut der Empfehlungen des Vertreibers, eingestellt. - Seite 11 HINWEIS: Wenn Sie nach dem Einstellen des Stromgrenzwertes die Lage des Stromreglers ändern, ändert sich auch der Stromgrenzwert. GLEICHSTROM- UND SPANNUNGSANZEIGEN (nur wenn das Modell damit ausgestattet ist) HINWEIS Die DC-Netzteileserie ist mit dem vollkommenen Schutz gegen Überschreiten des festgelegtes Stromwertes ausgestattet, die auch funktioniert wenn die Ausgangsbuchsen miteinander kurzgeschlossen werden.
-
Seite 12: Spezifikationen
Kapitel 3 Spezifikationen Allgemeine Spezifikationen Sicherheit: Erfüllt Anforderungen der IEC 1010-1-Norm KAT II 300V Temperatur: Betriebstemperatur: 0°C - 40°C, Lagertemperatur: -10°C - 50°C. Unter 75% von max. Ausgangsleistung ist der Dauerbetrieb möglich. Über 75% der max. Ausgangleistung ist die Arbeit 1 Stunde möglich. Luftfeuchtigkeit: 20% bis 80% der rel. - Seite 13 Technische Spezifikationen Versorgungsspannung: 220V AC ± 10% 50Hz/60Hz ± 2Hz oder 110V AC ± 10% 50Hz/60Hz ±2Hz Genauigkeit des Spannungsmessgerätes: LED- und LC-Display: ±1% ± 2 Ziffern, Zeigermessgerät: 2,5% Genauigkeit des Strommessgerätes: LED- und LC-Display: ±1% ± 2 Ziffern, Zeigermessgerät: 2,5% Ausgangsspannung und -strom: AUSGANGSSPANNUNG AUSGANGSSTROM...
-
Seite 14: Wartung
Um bezüglich Spannungs- und Stromstabilität sicher zu sein, lassen Sie das Netzteil zumind. 15 Minuten erwärmen. Kapitel 4 Wartung Vorwort Wenn Sie keine Kalibriergeräte, Prüfgeräte und keine Servicekenntnisse haben und kein qualifizierter Servicetechniker sind, versuchen Sie nicht, die Geräte selbst instand zu setzen und/oder zu warten.
