WS74
Baureihe
Elektronischer Elektrizitätszähler für direkten einphasigen Anschluss
DE
Bedienungs- und Installationsanleitung
Inhalt
Abkürzungen ........................................................................................................................................................... 1
Sicherheitshinweise ................................................................................................................................................. 2
Wartungs- und Garantiehinweise ............................................................................................................................ 2
Entsorgung .............................................................................................................................................................. 2
Allgemeine Beschreibung ....................................................................................................................................... 2
Leistungsschild ....................................................................................................................................................... 3
Gehäuse ................................................................................................................................................................... 4
Sicherungsmaßnahmen ........................................................................................................................................... 4
Zählertypenschlüssel ............................................................................................................................................... 4
Leistungsschildangaben in Abhängigkeit der Messwerkausführung ...................................................................... 5
LC Display .............................................................................................................................................................. 6
Montage und Zähleranschluss ................................................................................................................................. 7
Tarifschaltung ......................................................................................................................................................... 8
Anzeigetest .............................................................................................................................................................. 8
Messwertanzeige ..................................................................................................................................................... 8
Funktionsfehlerkontrolle ......................................................................................................................................... 9
Bedientaste .............................................................................................................................................................. 9
Eingabe PIN ............................................................................................................................................................ 9
Aufruf historischer Werte ..................................................................................................................................... 10
Push-Datensatz ...................................................................................................................................................... 11
Technische Daten .................................................................................................................................................. 12
EG Konformitätserklärung .................................................................................................................................... 13
Stand 08.11.2017, Technische Änderungen vorbehalten!
Abkürzungen
+A
-A
DIN
EN
IEC
Imp/kWh
LCD
LED
OBIS
Moderne Messeinrichtung
Energiebezug (Kunde)
Energielieferung (Kunde)
Deutsches Institut für Normung
Europäische Norm
International Electrotechnical Commision
Impulse pro kWh
Liquid Crystal Display
Light Emitting Diode
Object Identification System für Mess- und Zählwerte
DZG Metering GmbH
Heidelberger Str. 32
D-16515 Oranienburg
Tel.: +49 (0)3301854-0
Fax:+49 (0)3301854-173
E-Mail: support@dzg.de
Web: www.dzg.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für DZG WS7412.1
Inhaltszusammenfassung für DZG WS7412.1
-
Seite 1: Inhaltsverzeichnis
DZG Metering GmbH Heidelberger Str. 32 D-16515 Oranienburg Tel.: +49 (0)3301854-0 Fax:+49 (0)3301854-173 E-Mail: support@dzg.de Web: www.dzg.de WS74 Moderne Messeinrichtung Baureihe Elektronischer Elektrizitätszähler für direkten einphasigen Anschluss Bedienungs- und Installationsanleitung Inhalt Abkürzungen ................................1 Sicherheitshinweise ..............................2 Wartungs- und Garantiehinweise ..........................2 Entsorgung ................................ -
Seite 2: Sicherheitshinweise
Der Zähler ist wartungsfrei. Entsorgung Dieser Zähler wurde konzipiert und gebaut durch die DZG mit dem Ziel, eine einwandfreie Funktion über viele Jahre hin zu bieten. Das wird durch unser Engagement für einen qualitativ hochwertigen Support unterstützt. Wenn das Gerät das Ende seiner Nutzungsdauer erreicht hat, muss es entsprechend den national und lokal verbindlichen Bestimmungen entsorgt werden. -
Seite 3: Leistungsschild

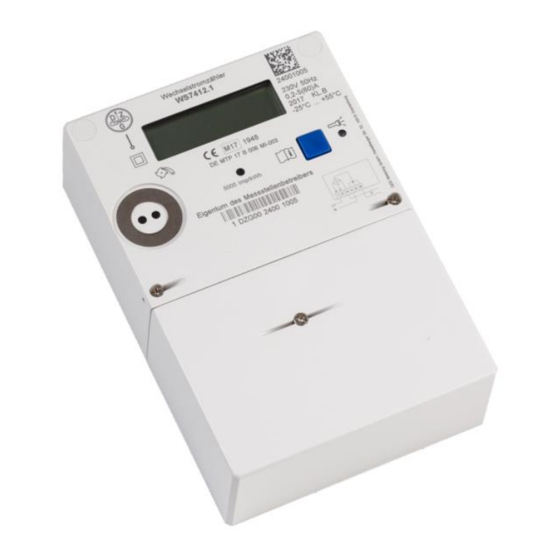

Leistungsschild Angabe Beschriftungen Erläuterungen Zählertyp WS7412.1 lt. Zählertypschlüssel 2 D Barcode Fabriknummer Fabriknummer Technische Nenndaten mit Baujahr CE Kennzeichnung mit Jahr der Anbringung, Zulassungsnummer Nummer der benannten Stelle, Nr. EU- Baumusterprüfbe- scheinigung Aufruftasten Blaue Taste und optischer Sensor Schaltung Prüf LED, infrarot 5000 Imp/kWh Symbol Messwerkausführung... -
