Die Melder sollten in der Decke in einer Höhe von 2,4
m bis 3 m montiert werden. Bei Aufputzmontage sollte
der "Blickwinkel" des RBM sorgfältig eingerichtet
werden. Bei Unterputzmontage kann der "Blick-
winkel" auch nachträglich optimiert werden.
Das Gehäuse kann je nach Bedarf mit Hilfe der
Anschlußdose aufputz oder unterputzmontiert
werden.
Unterputzmontage:
(1) Bohren Sie an der Stelle, wo der Melder
montiert werden soll, ein Loch mit 70 mm
Durchmesser.
(2) Schieben Sie das Kabelende auf der
Oberseite des Melders heraus.
(3) Schieben Sie ein dreiadriges Kabel durch
Ring B und das Loch in der Deckenplatte.
Ring B sollte sich oberhalb der Decke
befinden.
(4) Lösen Sie die die beiden Hälften des
Melders verbindenden Schrauben und
trennen Sie diese.
(5) Schieben Sie das Kabel durch die hintere
Durchführung der Anschlußdose und
schließen Sie es wie im Abschnitt über die
elektrische Installation beschrieben an.
(6) Montieren Sie den Melder wieder
zusammen, wobei sich Ring A zwischen
beiden Hälften befinden muß.
(7) Schieben Sie die Dorne von Ring A durch
das Loch in der Decke und lassen Sie Ring
B einrasten.
(8) Um den Melder zu demontieren, drehen
Sie ihn und ziehen ihn nach unten.
Aufputzmontage:
(1) Bohren Sie ein Loch in die Decke und
schieben Sie ein dreiadriges Kabel durch.
(2) Lösen Sie die die beiden Hälften des
Melders verbindenden Schrauben und
trennen Sie diese.
(3) Befestigen Sie die Anschlußdose mit
Hilfe der beiden Schrauben direkt an der
Oberfläche wie in der Abbildung gezeigt.
(4) Schieben Sie das Kabel durch die hintere
Durchführung der Anschlußdose und
schließen Sie es wie im Abschnitt über die
elektrische Installation beschrieben an.
(5) Setzen Sie den Melder wieder zusammen.
2
OCC/U Ultraschall Bewegungsmelder Installationsanleitung TG101684GER Version 1/C 01/02/13
Installationsanleitung

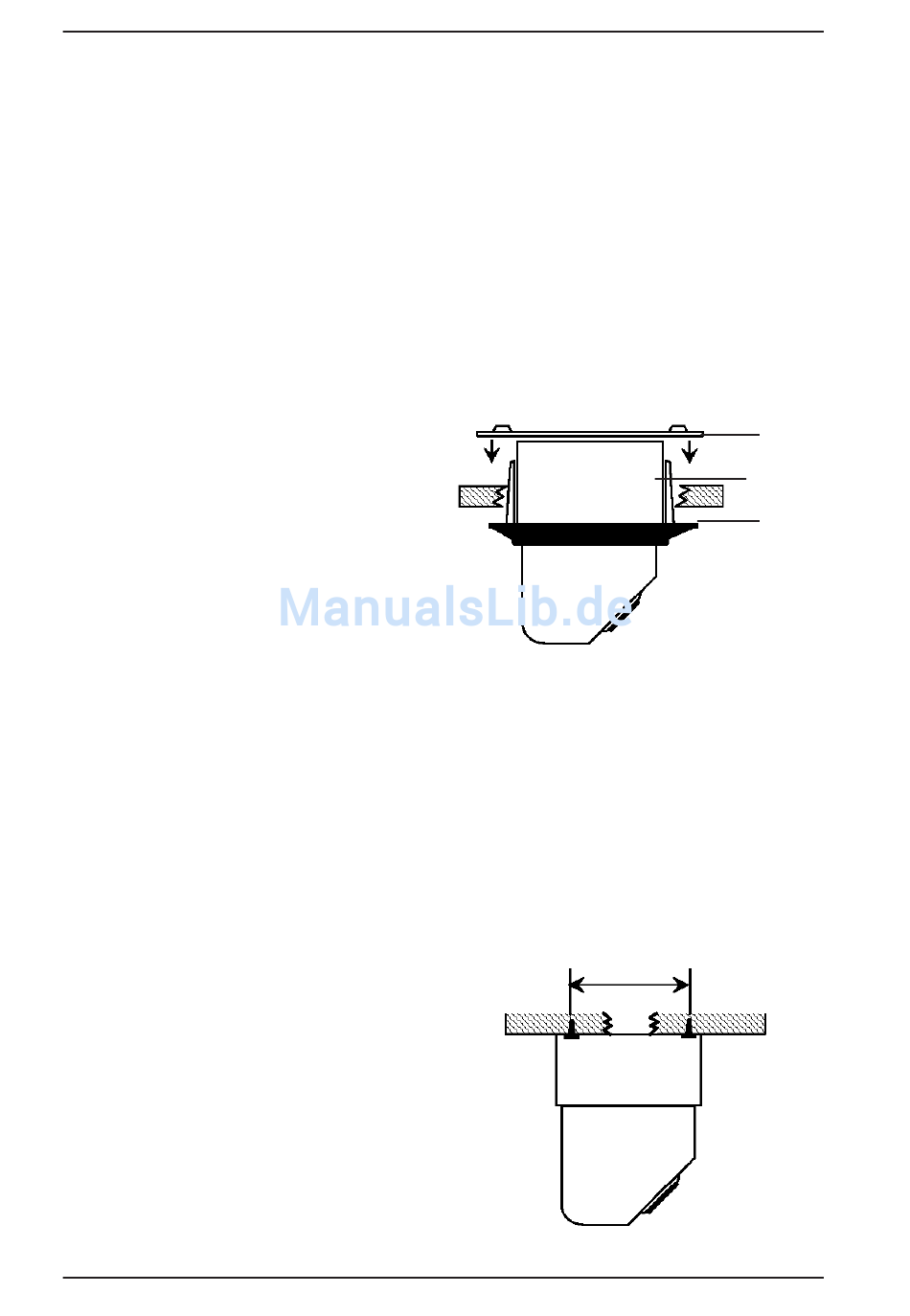

Unterputzmontage
