HT Instruments XL423 Bedienungsanleitung
Inhaltszusammenfassung für HT Instruments XL423

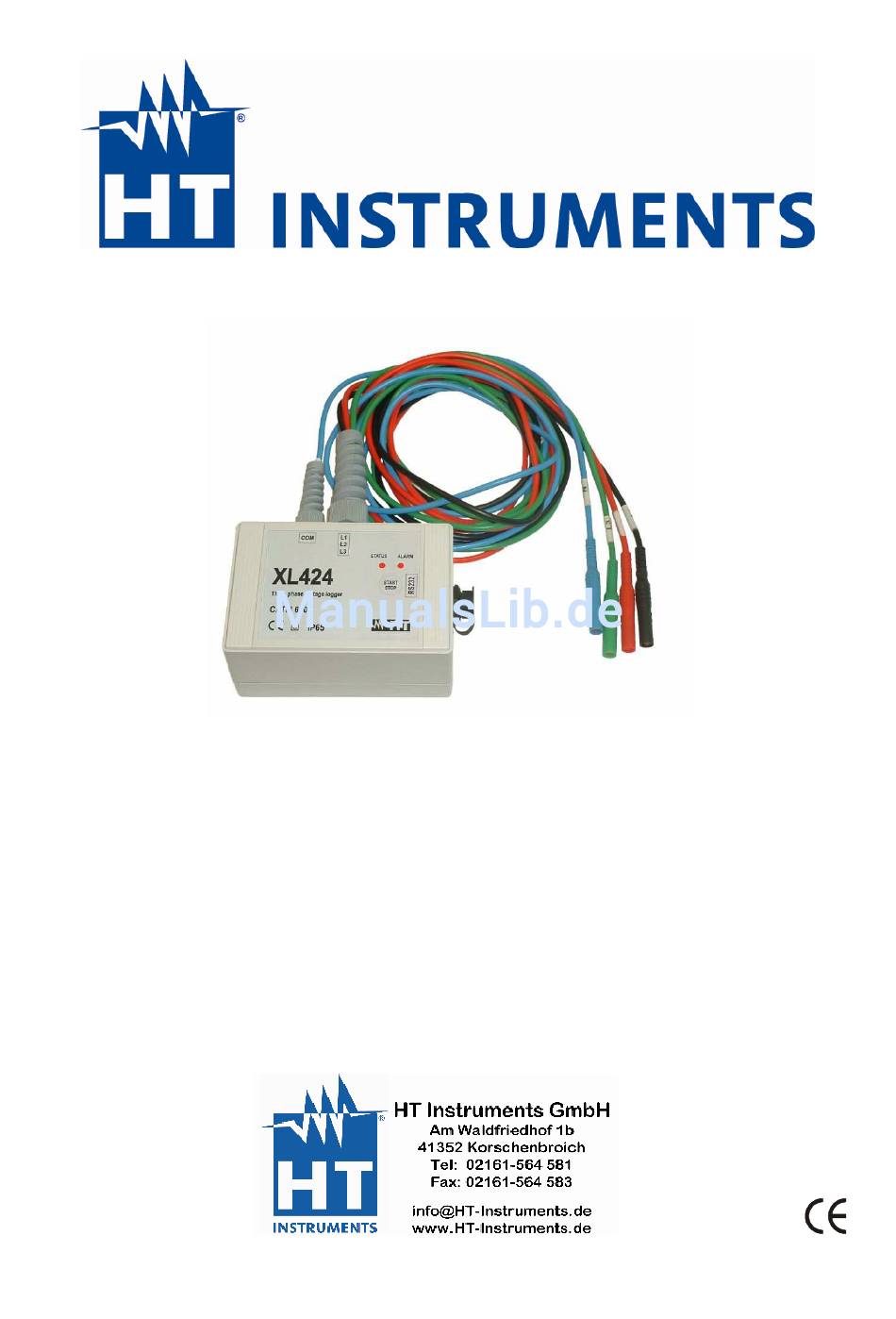

- Seite 1 XL423 - XL424 Datenlogger Bedienungsanleitung Copyright HT INSTURMTENS Release EN 1.01 - 22/05/2007...
- Seite 2 Copyright HT INSTURMTENS Release EN 1.01 - 22/05/2007...
-
Seite 3: Inhaltsverzeichnis
XL423 , XL 4244 INDEX 1. SICHERHEITSVORKEHRUNGEN UND MAßNAHMEN................2 VORLÄUFIGE ANWEISUNGEN........................... 3 Während des Gebrauchs............................3 Nach dem Gebrauch............................. 3 Definition der Überspannungskategorie........................ 4 2 ALLGEMEINE BESCHREIBUNG ........................ 5 EINFÜHRUNG ..............................5 FUNKTIONEN ..............................5 3 VORBEREITUNG FÜR DEN GEBRAUCH ....................6 ERSTE ÜBERPRÜFUNGEN .......................... -
Seite 4: Sicherheitsvorkehrungen Und Maßnahmen
XL423 , XL 4244 1. SICHERHEITSVORKEHRUNGEN UND MAßNAHMEN Dieses Messgerät ist in Übereinstimmung mit den Vorschriften EN 61010 entwickelt worden. Zu Ihrer eigenen Sicherheit und zur Vermeidung einer Beschädigung des Instrumentes, schlagen wir vor, daß Sie die vorgeschriebenen Maßnahmen befolgen und... -
Seite 5: Vorläufige Anweisungen
XL423 , XL 4244 1.1 VORLÄUFIGE ANWEISUNGEN Dieses Instrument wurde für den Gebrauch in einer Umgebung mit dem Verschmutzungsgrad Klasse 2 entworfen bis zu einer Höhe von 2000m. Es kann für Messungen von Spannungen in Installationen bis zu 600V mit einer Überspannungs-Kategorie CAT III 600V eingesetzt werden. -
Seite 6: Definition Der Überspannungskategorie
XL423 , XL 4244 1.4 DEFINITION DER ÜBERSPANNUNGSKATEGORIE Die Norm EN 61010-1: Sicherheitsstandards für elektrische Messgeräte, Steuerungs- und Laboranwendung, Artikel 1: Allgemeine Erfordernisse, definiert was die Messkategorie, gewöhnlich über die Überspannungskategorie aussagt Die Messkategorien sind wie folgt eingeteilt: • Messkategorie IV ist für Messgeräte, die an der Einspeiung der Niederspannungsanlagen messen können. -
Seite 7: Allgemeine Beschreibung
Überspannungskategorie CAT III 1000V∼ zu Erde oder CAT IV 600V∼ zu Erde garantiert. 2.2 FUNKTIONEN Dieses Handbuch bezieht sich auf zwei Modelle: XL423 und XL424. Das XL423 kann einen einzelne Spannung in einer 1-phasigen oder 3-phasigen Anlage aufzeichnen. Das XL424 kann bis zu 3 Spannungen gleichzeitig in einer 1-phasigen oder 3-phasigen Anlage aufzeichnen. -
Seite 8: Vorbereitung Für Den Gebrauch
XL423 , XL 4244 3 VORBEREITUNG FÜR DEN GEBRAUCH 3.1 ERSTE ÜBERPRÜFUNGEN Die gesamte Ausrüstung wurde vor dem Versand mechanisch und elektrisch geprüft. Es wurde bestmöglich dafür gesorgt, dass Sie das Instrument unbeschädigt erreicht. Es ist jedoch von Vorteil, eine schnelle Überprüfung durchzuführen, um mögliche Beschädigungen , die durch den Transport verursacht worden sein könnten, festzustellen. -
Seite 9: Bedienung
XL423 , XL 4244 4 BEDIENUNG 4.1 GERÄTE-BESCHREIBUNG LEGENDE: 1. Spannungseingänge, L1,L2,L3 2. Neutralleiter Eingang 3. “STATUS" LED 4. "ALARM" LED 5. RS232 port 6. "START/STOP" Taste Abb. 1:Geräte - Beschreibung 4.2 TASTATUR Die LED “STATUS” blinkt jedesmal, wenn der START/STOP Knopf gedrückt wird 5 GRUND-EINSTELLUNGEN 5.1 DATUM, UHRZEIT UND MESS- INTERVALL... -
Seite 10: Messverfahren
XL423 , XL 4244 6 MESSVERFAHREN 6.1 BENUTZEN DES INSTRUMENTES IN EINER 1- PHASEN ANLAGE WARNUNG Die maximale Überspannung ist CAT III 600V∼ zwischen den Phasen oder gegen Erde. Versuchen Sie nicht, Spannungsmessungen aufzunehmen, die die Grenzwerte übersteigen, wie sie in diesem Handbuch angegeben werden. - Seite 11 XL423 , XL 4244 wird auf den nächsten Minuten- Anfang warten (second=00) und die Anzeigeleuchte blinkt zweimal. Sobald die Aufzeichnung startet und die STATUS LED alle 3 Sekunden blinkt, speichert das Instrument die Daten und führt die Aufzeichnung durch. 6. Während einer Aufzeichnung: •...
-
Seite 12: Benutzen Des Instrumentes Im 3- Phasen System
XL423 , XL 4244 6.2 BENUTZEN DES INSTRUMENTES IM 3- PHASEN SYSTEM WARNUNG Die maximale Überspannung ist CAT III 600V∼ zwischen den Phasen oder gegen Erde.. Versuchen Sie nicht Spannungs-Messungen aufzunehmen, die die Grenzwerte übersteigen, wie sie in diesem Handbuch angegeben werden. - Seite 13 XL423 , XL 4244 wird auf den nächsten Minuten- Anfang warten (second=00) und die Anzeigeleuchte blinkt zweimal. Sobald die Aufzeichnung startet und die STATUS LED alle 3 Sekunden blinkt, speichert das Instrument die Daten und führt die Aufzeichnung durch. Während einer Aufzeichnung: •...
-
Seite 14: Beschreibung Der Led-Meldungen
XL423 , XL 4244 7 BESCHREIBUNG DER LED-MELDUNGEN- Für die STATUS und ALARM-Leuchtdioden-Mitteilungen benutzen sich bitte die folgende Tabelle : START/STOP Taste Licht Beschreibung gedrückt gehalten Der Aufzeichnungsprozess korrekt STATUS mindestens 3 Sekunden AN für 1 Sekunde gestartet. Die vorher aufgenommen Daten wurden einem PC übergeben... -
Seite 15: Wartung
XL423 , XL 4244 9 WARTUNG 9.1 ALLGEMEINE INFORMATIONEN Dieses Instrument ist ein Präzisionsinstrument. Ob im Gebrauch oder in Lagerung, überschreiten Sie bitte nicht die Spezifikationen, um mögliche Schäden oder Gefahr während bei der Verwendung zu vermeiden. Setzen Sie dieses Meßgerät nicht hohen Temperaturen und/oder Luftfeuchtigkeit oder direktem Sonnenlicht aus. -
Seite 16: Lebensende
XL423 , XL 4244 9.4 LEBENSENDE VORSICHT: dieses Symbol zeigt an, daß die Ausrüstung und seine Zubehörteile einer getrennten Sammlung und korrekten Entsorgung unterliegen. 10 TECHNISCHE SPEZIFIKATIONEN Dieses Produkt stimmt mit den Vorschriften der Europäischen Niederspannungs- Vorschrift 73/23/EEC (LVD) und mit EMV Vorschrift 89/336/EEC überein, abgeändert durch 93/68/EEC. -
Seite 17: Umweltbedingungen
Verträglichkeit ist in Übereinstimmung mit EN61326 (1997) + A1 (1998) + A2 (2001) geprüft worden. 10.3 ZUBEHÖR Beschreibung Code Haftendes Klettband 50 x 70 cm VELCRO Set von 2 Krokodilklemmen, blau und schwarz (nur XL423) KITXL423C Set von 4 Krokodilklemmen schwarz, grau, rot, blau,( nur XL424) KITXL424C Geräteschutztasche WP2000 Management Software... -
Seite 18: Service
XL423 , XL 4244 11 SERVICE 11.1 GARANTIEBESTIMMUNGEN Für dieses Messgerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. - Seite 19 XL423 , XL 4244 D - 17...
