2/4/8-Port High Resolution VGA Video Splitter
ST122PRO / ST122PROGB / ST122PROEU
ST124PRO / ST124PROGB / ST124PROEU
ST128PRO / ST128PROGB / ST128PROEU
DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT: Guida per l'uso - it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuário - pt.startech.com
Verpackungsinhalt
• 1 x VGA Video Splitter
• 1 x Stromadapter
• 4 x Gummifüsse
• 1 x Installationsanleitung
Systemanforderungen
• VGA fähige Videoquelle (z.B. Computer, PVR/DVR, etc.)
• VGA fähige Anzeige (z.B. Monitor, Projektor, etc.)
Installation
1. Mit der Videoquelle und Anzeige ausgeschaltet, verbinden Sie ein
Stecker/Buchse DE-15 VGA Kabel von dem "Eingang" Anschluss
am Splitter zu dem VGA-Video Ausgang am Quellgerät.
2. Verwenden Sie hochwertige Stecker/Stecker DE-15 VGA-Kabel,
und verbinden Sie jedes Anzeigegerät zu den Video Ausgängen
am Splitter.
Hinweis: Port 1 ist der primäre Ausgang, EDID Informationen
werden von dort bezogen. Die Fähigkeiten vom Display an
Port 1 werden ebenso auf alle anderen Displays angewendet,
stellen Sie sicher, dass die Fähigkeiten der anderen Displays nicht
überschritten werden.
3. Verbinden Sie den beiliegenden Stromadapter von einer
AC-Steckdose zum Video Splitter. Die grüne Strom LED sollte
dauerhaft aufleuchten.
4. Schalten Sie die verbundenen Geräte an, gefolgt von dem
Quellgerät. Sobald ein gültiges Videosignal zu dem Splitter
gesendet wurde, sollte die "Aktivität" LED dauerhaft aufleuchten.
Für die aktuellsten Informationen besuchen Sie bitte: www.startech.com

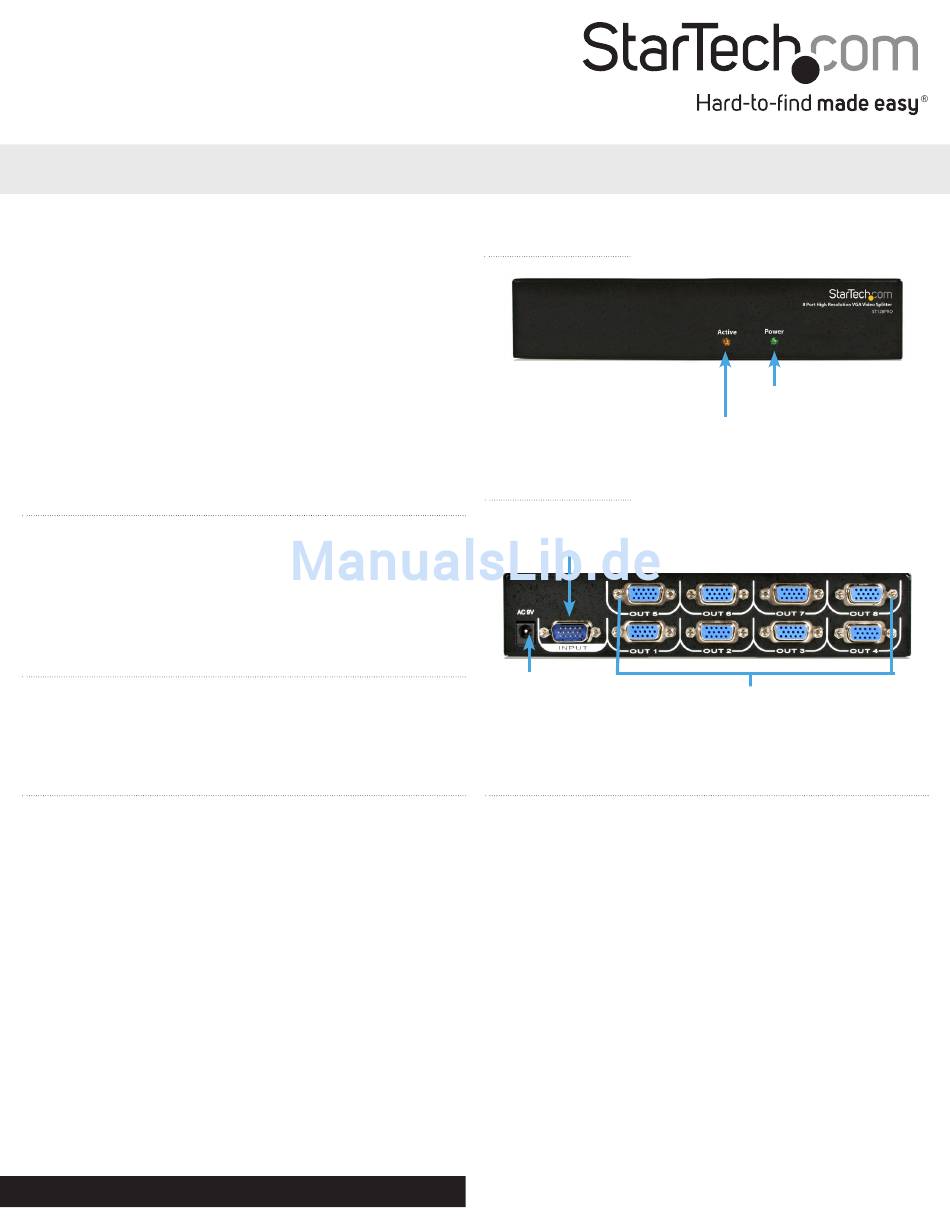

Frontansicht
Eingangssignal LED
Rückansicht
DE-15 VGA Anschluss
(Eingang)
DC Stromanschluss
Kaskaden Installation
Die VGA Splitter können kaskadiert/Daisychained werden, mit
zusätzlichen VGA Video Splittern um Fähigkeiten zu erweitern wie
mehr Anschlüsse und größere Entfernungen.
1. Stellen Sie sicher das alle Anzeigen und Videoquell Geräte vor der
Installation ausgeschaltet sind.
2. Um mehrere Video Splitter zu kaskadieren/Daisychain, verwenden
Sie ein Stecker/Buchse DE-15VGA Kabel an irgendeinem der
Video-Ausgangs-Anschlüsse am primären Gerät uns verbinden es
zu dem eingangs Anschluss am sekundären Splitter.
3. Ein Video Splitter kann zu jedem Video-Ausgangs-Anschluss am
primären Splitter verbunden werden, falls erforderlich.
4. Bis zu drei (3) Level Kaskadierung sind unterstützt, es ist also
möglich einen weiteren Video Splitter an den sekundären Splitter
zu verbinden, dies erlaubt bis zu 8 (ST122Pro), 64 (ST124Pro) oder
512 (ST128Pro) Video Anzeigen zu einer einzelnen Quelle
zu verbinden.
Power LED
*Tatsächliches Produkt kann von den Fotos abweichen
DE-15 VGA Anschlüsse
(Ausgang)
* 8-Port ST128Pro dargestellt
Handbuchrevision: 03/25/2013
