- Seite 1 04/2016 Neu ab: NitraPrint für DAC UNIVERSAL Bedienungsanleitung Deutsch...
-
Seite 2: Inhaltsverzeichnis
NitraPrint für DAC UNIVERSAL Inhaltsverzeichnis 2 Technische Daten ..............5 3 Äußeres Erscheinungsbild und Beschreibungen ...... 7 4 Installationen ................8 5 Bedienfeld ................11 6 Daten zu den Schnittstellen ............. 15 7 Außenmaße ................19... -
Seite 3: Allgemeine Beschreibung
NitraPrint für DAC UNIVERSAL Allgemeine Beschreibung 1.1 Übersicht Der NitraPrint Thermobeleg-Drucker ist für die Verwendung mit dem DAC UNIVERSAL und mit Computer-Peripherie Geräten geeignet. 1.2 Eigenschaften 1 Kompakter Desktop-Thermozeilendrucker. 2 Einfaches Nachfüllen durch Einlegen der Papierrolle. 3 Eingebauter USB-Anschluss und RS-232C, Centronics und Netzwerk-Schnittstelle für verschiedene Anwendungen, die auf der... -
Seite 4: Nitraprint Für Dac Universal
NitraPrint für DAC UNIVERSAL 1.3 Zubehör Position Einheit Papierrolle / 80 mm (Breite) x 70 mm (Durchmesser) (1 Rolle) Netzteil (1 Stück) Stromkabel (1 Stück) Auf elektronischem Datenträger bereitgestellte (1 Stück) Bedienungsanleitung Papiertrenner für 58 mm (breites) Thermalpapier (1 Stück) RS232-Leitung (1 Stück) -
Seite 5: Technische Daten
NitraPrint für DAC UNIVERSAL 2 Technische Daten 2.1 Wesentliche Daten Position Beschreibung 1 Druckmethode Thermo-Zeilendruck 2 Druckgeschwindigkeit Ca. 220 mm/s 3 Steuerung ESC/POS 4 Treiber Linux, Windows und OPOS Alphanummerisch Alphanummerisch Kanji 5 Zeichenstruktur 12 x 24 9 x 17... -
Seite 6: Daten Zur Verwendung
NitraPrint für DAC UNIVERSAL Eingebaute USB/RS-232-Schnittstellen, LPT und 19 Schnittstelle Netzwerkschnittstelle optional 20 Gesamtgewicht 2,40 kg 21 Außenmaße 136 (B) x 178 (T) x 123 (H) mm während der 0 ~ 45 °C Verwendung 22 Temperatur Lagerung -10 ~ 50 °C während der... -
Seite 7: Äußeres Erscheinungsbild Und Beschreibungen

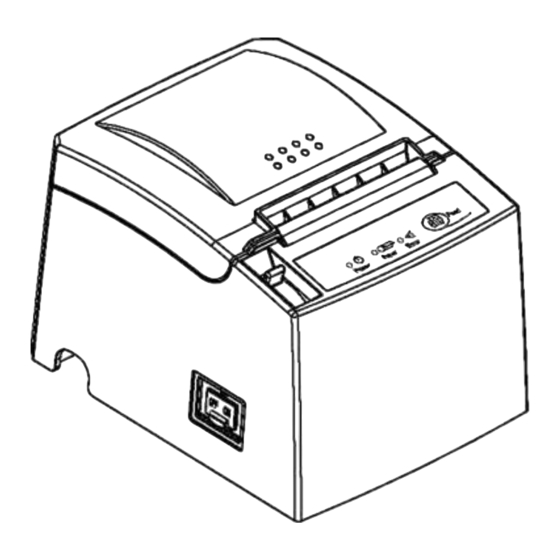

NitraPrint für DAC UNIVERSAL 3 Äußeres Erscheinungsbild und Beschreibungen (1) Druckerabdeckung (2) Bedienfeld (3) Gehäuse Hebel Öffnen Abdeckung (5) Netz-Schalter (6) USB-Anschluss (7) Steckkarte mit Schnittstelle (8) Kippschalter-Abdeckung (9) Stromanschluss (10) Anschluss zur Kassenlade... -
Seite 8: Installationen
NitraPrint für DAC UNIVERSAL 4 Installationen 4.1 Wie wird das Netzteil angeschlossen? 1 Sorgen Sie dafür, dass der Netzschalter auf OFF steht. 2 Stecken Sie das Kabel des Netzteils in den Stromanschluss des Druckers. 3 Stecken Sie den Stecker des Netzteils in die Steckdose und schalten Sie das Gerät ein. - Seite 9 NitraPrint für DAC UNIVERSAL 4.2 Wie wird Thermalpapier eingelegt? 1 Betätigen Sie den Hebel, um die Abdeckung des Druckers zu öffnen. 2 Entfernen Sie die Plastikrolle der vorherigen Thermopapierrolle und legen Sie eine neue Papierrolle ein.
- Seite 10 NitraPrint für DAC UNIVERSAL 3 Ziehen Sie das Thermopapier heraus. 4 Schließen Sie die Druckerabdeckung. 5 Der NitraPrint ist jetzt einsatzbereit, wenn er über das mitgelieferte RS232-Kabel mit einem DAC UNIVERSAL verbunden ist. Sorgen Sie dafür, dass der Punkt Ausdrucken im DAC...
-
Seite 11: Bedienfeld
NitraPrint für DAC UNIVERSAL 5 Bedienfeld 5.1 Standardbetrieb 1 Papiervorschubtaste Ein Mal kurz (für 0,5 Sekunden oder weniger) auf diesen Knopf drücken schiebt das Papier eine Zeile vor. Ein dauerhaftes Drücken und Halten des Knopfes schiebt das Papier dauerhaft weiter, bis der Knopf losgelassen wird. - Seite 12 NitraPrint für DAC UNIVERSAL 3 Papier LED-Anzeige Die Anzeige fängt zu leuchten an, wenn das Papierende naht oder erreicht ist. Die Anzeige blinkt, wenn der Drucker sich im Selbsttest oder im Hexadezimalspeicher-Modus befindet. Siehe die Graphik zum Blinkintervall weiter unten.
-
Seite 13: Schalterbedienung (Kombinierte Schalterbedienung)
NitraPrint für DAC UNIVERSAL 5.2 Schalterbedienung (Kombinierte Schalterbedienung) 1 Ausdruck Selbstdiagnose Schließen Sie die Stromversorgung an, während Papiervorschubtaste gedrückt halten. Ein Selbstdiagnose-Beleg wird ausgedruckt (Wählen Sie den richtigen Beleg.) Selbstdrucken erfolgt gemäß der VER. NR., den Druckereinstellungen und Zeichen uws. - Seite 14 NitraPrint für DAC UNIVERSAL 2 Hexadezimalspeichermodus Öffnen Druckerabdeckung. Schalten Sie den Drucker ein, während Sie die Papiervorschubtaste gedrückt halten. Dann schließen Sie die Druckerabdeckung. Drucker jetzt Hexadezimalspeichermodus eingestellt. Alle vom Computer an den Drucker gesendeten Signale werden in Hexidezimal-Kodierung ausgedruckt. Diese Funktion ermöglicht dem Nutzer eine Kontrolle des Steuerungscodes.
-
Seite 15: Daten Zu Den Schnittstellen
NitraPrint für DAC UNIVERSAL 6 Daten zu den Schnittstellen NitraPrint verfügt über einen eingebauten USB-Anschluss und außerdem eine RS232c-Schnittstelle, eine Centronics-, Netzwerk- und sonstige Schnittstellen können über Steckkarten ebenfalls eingesetzt werden, um eine Anpassung an die Anforderung zu erleichtern. 6.1 Auswechseln der Steckeinheit von Schnittstellen Schalten Sie den Drucker und alle damit verbundenen Komponenten ab, und entfernen Sie anschließend die beiden Schrauben und die... -
Seite 16: Angaben Für Die Serielle Schnittstelle
NitraPrint für DAC UNIVERSAL 6.2 Angaben für die serielle Schnittstelle 1 Angaben (entsprechend RS-232C) Synchronisationssyste Asynchrones System Datenfluss-Steuerung DTR/DSR-Steuerung Baudrate 9600,19200,38400,115200 (Siehe Kapitel 5-3) Datenlänge 7 oder 8 bit Länge Parität Keine, gerade oder ungerade 2 Pinbelegung Signalnam Signalname Ausgabe Übertragungsdaten... -
Seite 17: Angaben Für Die Parallele Schnittstelle
NitraPrint für DAC UNIVERSAL 6.3 Angaben für die parallele Schnittstelle 1 Angaben (entsprechend der Centronics-Schnittstelle) Datenübertragungsformat 8 Bit parallel Synchronisationssystem Entsprechend den Stroboskop-Takten Datenfluss-Steuerung Gemäß dem BUSY-Signal Signalpegel TTL-Pegel 2 Pinbelegung Signalname Signalname STB- F.G. DATUM 1 - DATUM ACK-... - Seite 18 NitraPrint für DAC UNIVERSAL 6.4 Angaben USB-Schnittstelle 1 Angaben USB-Typ B (weiblich) USB 2.0 kompatibel, volle Übertragungsgeschwindigkeit (12 Mbps). 2 Pinbelegung Signalname Funktion 5VDC Leistungsaufnahme USBD- USB Datensignal - USBD+ USB Datensignal + Erdung Signalmasse...
-
Seite 19: Außenmaße
NitraPrint für DAC UNIVERSAL 7 Außenmaße... - Seite 20 © Sirona Dental A/S Sprache: Deutsch Printed in Germany D3472.201.14.01.01 04.2016 Ä.-Nr.: 000 000 Imprimé en Allemagne Sirona Dental A/S Bestell-Nr. 65 85 413 Rho 10 Bestell-Nr. 510652-01 DK-8382 Hinnerup Dänemark www.sironahygiene.com...
