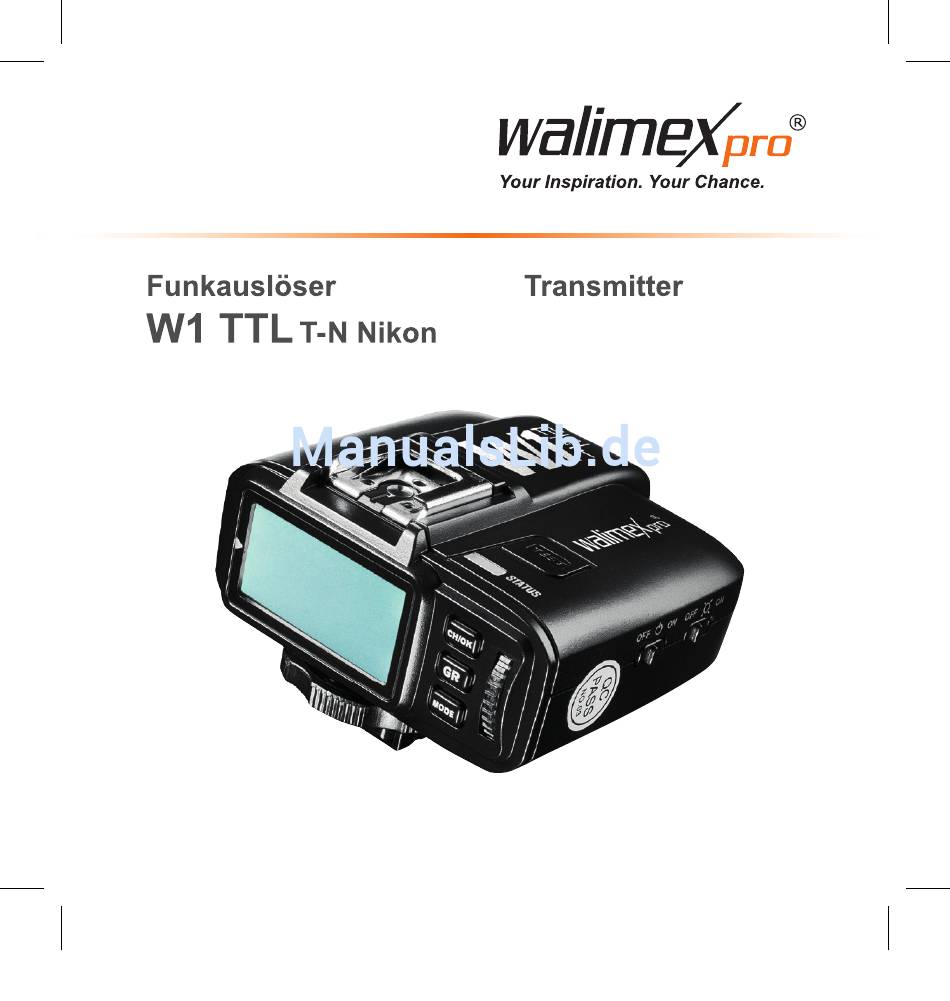

Walimex Pro W1 TTL T-N Gebrauchsanleitung

Funkauslöser transmitter
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
702_walimex pro Funkauslöser W1 TTL T-N_BDA.indd 2
3/12/2018 1:25:26 PM
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Walimex Pro W1 TTL T-N

Inhaltszusammenfassung für Walimex Pro W1 TTL T-N

  • Seite 1 702_walimex pro Funkauslöser W1 TTL T-N_BDA.indd 2 3/12/2018 1:25:26 PM...

  • Seite 2: Inhaltsverzeichnis

    Gebrauchsanleitung Hinweise zum Verständnis dieser Gebrauchsanleitung ........2 1.1 Kennzeichen und Symbole am Gerät ..............2 1.2 Symbole zu Sicherheitshinweisen in dieser Gebrauchsanleitung ......3 Wichtige Sicherheitshinweise ................4 Gerät auspacken und prüfen ................5 Verweis auf die Konformitätserklärung .............5 Komponenten und Bedienelemente ..............6 Vorbereitung für die Inbetriebnahme ..............7 6.1 Batterie ........................7 6.2 Arten der Verwendung ...................8 Benutzung des Geräts ..................9...
  • Seite 3 Instruction Manual Understanding these user instruction correctly ..........26 1.1 Markings on the device ..................26 1.2 Identifications in these user instructions ..............27 Important safety information ................28 Unpacking and checking the device ..............29 Reference to the declaration of conformity ............29 Overwiew of components and control elements ..........30 Preparing the device for use ................31 6.1 Battery ........................31 6.2 Using the flash transmitter ..................32...
  • Seite 4 Gebrauchsanleitung Wir freuen uns, dass Sie sich für ein Walimex pro-Produkt von WALSER entschieden haben. Diese TTL Funkfernsteuerung wurde für Nikon Kameras entwickelt. Sie kann Blitze direkt steuern, die das Walimex pro W1 System eingebaut haben (z.B. Light Shooter 360 TTL, Flash2Go 600 TTL). Sie unterstützt Hochgeschwindigkeitssynchronisation.

  • Seite 5: Hinweise Zum Verständnis Dieser Gebrauchsanleitung

    ■ Bitte lesen Sie sich die vorliegende Gebrauchsanleitung sorgfältig durch, bevor Sie das Produkt zum ersten Mal benutzen. Sie beinhaltet alle Informationen, die Sie benötigen, um Verletzungen und Sachschäden vorzubeugen. ■ Befolgen Sie unbedingt alle hierin enthaltenen Sicherheitshinweise. ■ Bewahren Sie diese Gebrauchsanleitung an einem sicheren Ort auf. Achten Sie bei einem Verkauf oder der Weitergabe des Produkts an Dritte darauf, dass Sie auch diese Gebrauchsanleitung mit aushändigen.

  • Seite 6: Symbole Zu Sicherheitshinweisen In Dieser Gebrauchsanleitung

    1.2 Symbole zu Sicherheitshinweisen in dieser Gebrauchsanleitung Symbol Bedeutung Weist auf sicherheitsrelevante Informationen und eventuelle Folgen hin. Weist auf schwere oder gar tödliche Verletzungen hin, WARNUNG wenn ein bestimmtes Risiko nicht vermieden wird. Weist auf mögliche Sach- oder Gerätschäden oder sonstige HINWEIS wichtige Informationen im Zusammenhang mit dem Gerät hin.

  • Seite 7: Wichtige Sicherheitshinweise

    2. Wichtige Sicherheitshinweise WARNUNG Gefahr von Stromschlag, Brandbildung durch Kurzschluss Durch defekte Kabel und Feuchtigkeit oder Nässe kann es zum Kurzschluss kommen. Bei einem Kurzschluss kann es passieren, dass sich die Leiter erwär- men und dadurch ihre Isolierung teilweise oder vollständig schmilzt. Dadurch kann es zu Brandbildung kommen.

  • Seite 8: Gerät Auspacken Und Prüfen

    3. Gerät auspacken und prüfen 3.1 Nehmen Sie alle Teile vorsichtig aus der Verpackung. 3.2 Prüfen Sie, ob alle Teile vorhanden sind: Walimex pro Funkfernsteuerung W1 TTL T-N (Batterien nicht enthalten) 3.3 Prüfen Sie, ob die Teile beschädigt sind. HINWEIS Wenn der Lieferumfang unvollständig oder beschädigt ist, wenden Sie sich bitte...
  • Seite 9 702_walimex pro Funkauslöser W1 TTL T-N_BDA.indd 6 3/12/2018 1:25:26 PM...

  • Seite 10: Vorbereitung Für Die Inbetriebnahme

    Sender-Display (A) Ausgangseinstellungen pro Gruppe im M-Modus; eingestellte Blitz-Belichtungs- korrektur pro Gruppe im TTL-Modus (B) Modus-Einstellungen (C) Gruppe (D) aktuell ausgewählte Gruppe (E) Kanaleinstellungen (F) Batteriestandsanzeige (G) Symbol Gruppierung (H) Symbol für die gewählte Synchronisationsverzögerung (I) Symbol Mehrfachblitz-Modus (J) Symbol Einzel-Kontakt (K) Synchronisation auf 2.
  • Seite 11 702_walimex pro Funkauslöser W1 TTL T-N_BDA.indd 8 3/12/2018 1:25:26 PM...

  • Seite 12: Benutzung Des Geräts

    7. Benutzung des Geräts 7.1 Ein-/Ausschalten des Geräts Stellen Sie den EIN/AUS-Schalter auf ON, um das Gerät einzuschalten; die Status- anzeige blinkt nicht. HINWEIS Schalten Sie den Sender aus, wenn Sie ihn nicht benutzen. So vermeiden Sie unnötigen Energieverbrauch. 7.2 Schalter für den AF-Fokussierungslichtstrahl Stellen Sie diesen Schalter auf ON, um die Ausgabe eines AF-Fokussierungs- lichtstrahls zu ermöglichen.

  • Seite 13: Einstellen Des Modus

    7.4 Einstellen des Modus Drücken Sie kurz die Taste <MODE> und der Modus der ausgewählten Gruppe wird geändert und zwar in der Reihenfolge Modus TTL/M/-- (-- steht für AUS, d.h. die aktuell gewählte Gruppe erzeugt in diesem Modus kein Blitzlicht). 7.5 Einstellungen für die Gruppe 1.

  • Seite 14: Ein-/Ausschalten Der Mehrfachblitzfunktion Für Die Gruppe

    HINWEIS Min. steht für die Mindestausgangsleistung, die im Modus M bzw. Multi eingestellt werden kann. W1 TTL T-N´s minimale Ausgangsleistung für die meisten Blitze ist 1/128. Sie können den Wert jedoch auf 1/256 ändern, wenn Sie Hochleistungs- blitzgeräte von Walimex pro verwenden, zum Beispiel den Flash2Go 600 TTL usw.

  • Seite 15: Einstellen Der Gruppenparameter

    HINWEIS Da die Anzahl der Blitze durch die Blitzleistung und Blitzfrequenz begrenzt wird, wird diese gegebenenfalls automatisch eingestellt. Bei den an den Empfänger gesendeten Werten handelt es sich um Sollwerte, die unabhängig von der Blendeneinstellung der Kamera sind. Um sicherzugehen, dass die normale Anzahl an Stroboskop-Blitzen verwendet wird, berechnen Sie die Verschlusszeit mit Hilfe nachstehender Formel: Gesamtzahl der Lichtblitze / Lichtblitzfrequenz = Verschlusszeit 7.8 Einstellen der Gruppenparameter...
  • Seite 16 702_walimex pro Funkauslöser W1 TTL T-N_BDA.indd 13 3/12/2018 1:25:27 PM...

  • Seite 17: C.fn: Einstellen Benutzerspezifischer Funktionen

    7.12 C.Fn: Einstellen benutzerspezifischer Funktionen Folgender Tabelle ist zu entnehmen, welche benutzerspezifischen Einstellungen bei diesem Gerät vorgenommen werden können und welche nicht. Hinweis: Zur besseren Verständlichkeit werden auf dem Display beim Einstellen benutzerspezifischer Funkti- onen bestimmte Symbole angezeigt. Nr. der Wert/An- benutzer- Funktion Einstellungen und Beschreibung zeige...

  • Seite 18: Funktion

    Nr. der Wert/ benutzer Funktion Einstellungen und Beschreibung Anzeige spez. Fkt. Mindestleistung im Modus M/Multi Mindest- 1/128 = 1/128 leistung im C.Fn-05 Modus M/ Mindestleistung im Modus M/Multi 1/256 Multi = 1/256 Autofokussierungslichtstrahl AUS C.Fn-06 AF assist Autofokussierungslichtstrahl EIN A/B/C Anzahl C.Fn-07 Gruppen...

  • Seite 19: Kabelloser Verschluss-Freigabemodus

    1. Drücken Sie die Taste <CH/OK> mind. 2 Sekunden lang, bis auf dem Display <Fn> angezeigt wird. 2. Wählen Sie die Nummer * der gewünschten Funktion mit dem Auswahlrad aus. 3. Ändern Sie die Einstellung nach Bedarf. * Drücken Sie die Taste <GR> so lange, bis die Nummer der benutzerspezifischen Funktion blinkt.

  • Seite 20: Auswählen Der Bedienmethode

    7.15 Auswählen der Bedienmethode Drücken Sie die Taste <CH/OK> und halten Sie sie 5 Sekunden lang gedrückt, um die gewünschte Bedienmethode (1 oder 2) auszuwählen. Bedienmethode 1 (voreingestellt) Modus TTL/M Bedienelement Verwendung Funktion (im Normalbetrieb) Gewünschten Kanal Kurzer einstellen; (unter Einstellungen) bestätigen Tastendruck und zurück zum Normalbetrieb Zweimal...
  • Seite 21 Modus Multi (C.FN-04-on) Bedienelement Verwendung Funktion (im Normalbetrieb) Gewünschten Kanal ein- Kurzer stellen; (unter Einstellungen) bestätigen und Tastendruck zurück zum Normalbetrieb Zweimal hinterein- Einstelllampe EIN/AUS ander CH/OK 2 Sekunden Kundenspezifische Einstellungen C.Fn lang gedrückt vornehmen halten 5 Sekunden Wechseln zwischen den Bedienmethoden lang gedrückt (1 und 2) halten...
  • Seite 22 Bedienmethode 2 W1 TTL T-N TTL/M Mode Bedienelement Verwendung Funktion (im Normalbetrieb) Gewünschten Kanal Kurzer einstellen; (unter Einstellungen) bestätigen Tastendruck und zurück zum Normalbetrieb Zweimal Einstelllampe EIN/AUS hintereinander CH/OK 2 Sekunden Kundenspezifische Einstellungen C.Fn lang gedrückt vornehmen halten 5 Sekunden Wechseln zwischen den Bedienmethoden lang gedrückt...
  • Seite 23 Multi Mode (C.FN-04-on) Bedienelement Verwendung Funktion (im Normalbetrieb) Gewünschten Kanal ein- Kurzer stellen; (unter Einstellungen) bestätigen und Tastendruck zurück zum Normalbetrieb Zweimal Einstelllampe EIN/AUS hintereinander CH/OK 2 Sekunden Kundenspezifische Einstellungen C.Fn lang gedrückt vornehmen halten 5 Sekunden Wechseln zwischen den Bedienmethoden lang gedrückt (1 und 2) halten...

  • Seite 24: Fehlerbehebung

    8. Fehlerbehebung 1. Blitzlicht oder Kameraauslöser können nicht gesteuert werden. Stellen Sie sicher, dass Batterien eingelegt sind und dass der EIN/AUS-Schalter eingeschaltet ist. Überprüfen Sie, ob Sender und Empfänger auf den gleichen Kanal eingestellt sind, ob die Blitzschuhhalterung oder das Anschlusskabel richtig angeschlossen ist und ob die Blitzlicht-Auslöser den richtigen Modus aufweisen.

  • Seite 25: Technische Daten

    11. Technische Daten Modell W1 TTL T-N DSLR Kameras von Nikon (i-TTL Blitzautomatik) Kompatible Kameras Unterstützt Kameras mit PC-Sync-Anschluss Eingebautes Fernüber- Funk 2,4 GHz tragungssystem Modulationsbetrieb Spannungsversorgung 2*AA-Batterien Belichtungssteuerung Manuelle Einstellung TTL Auto Flash i-TTL Mehrfachblitz TTL Control Hochgeschwindigkeits- synchronisation Blitz-Belichtungskorrektur Ja, ±3 in Schritten von 1/3...

  • Seite 26: Kompatible Kameramodelle

    Modell W1 TTL T-N Sonstige Einstellen der Synchronisa- Ja (0~10 ms, Einheit 100 µs) tionsverzögerung Signalton EIN/AUS Steuern Sie die Zoom Einstellung des Blitzes über ZOOM-Einstellung den Sender Sender: Anschließen an Ein- und Ausgang per Ausgangsschnittstelle PC-Kabel Firmware-Upgrade Upgrade per Micro-USB-Anschluss Einstellungen werden für 2 Sekunden nach dem...
