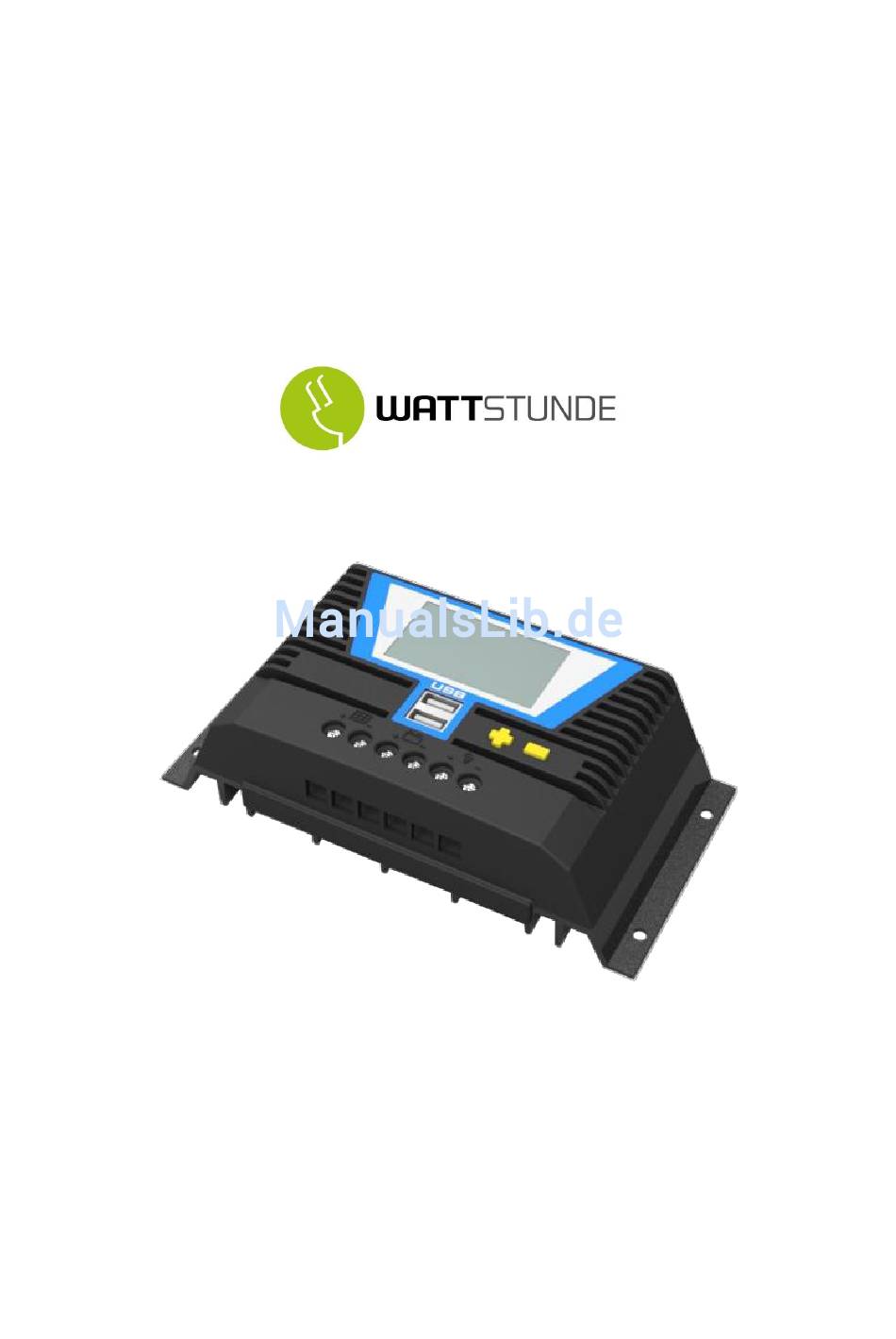

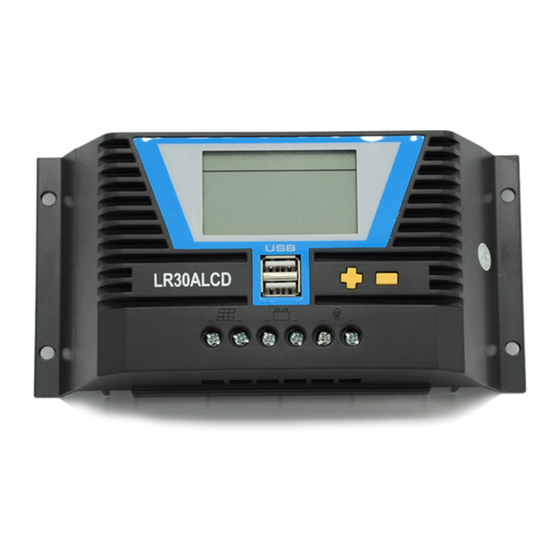

- Seite 1 Solar Laderegler 30A LR30A-LCD mit Dual USB-Anschluss und LCD-Anzeige für 12V / 24V V1.1DE...
-
Seite 2: Produkteigenschaften
Vielen Dank, dass Sie sich für den LR30A-LCD Solarladereglern entschieden haben. Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Produkt in Betrieb nehmen. 1. Produkteigenschaften: Dieses Gerät ist ein PWM-Laderegler mit eingebautem LCD-Display, es kommt fortschrittlichste digitale Technik zum Einsatz. -
Seite 3: Betrieb
3. Betrieb: 3-1. LCD-Anzeige： Symbol Bedeutung Symbol Bedeutung Informationsanzeige über Ladevorgang mit PV Nacht Informationsanzeige über Betrieb der Verbraucher Ladevorgang Anzeige der Temperatur Kein Ladevorgang Informationsanzeige über Kommunikation Last ist eingeschaltet Einstellungs-Modus ist aktiv Last ist ausgeschaltet Fehleranzeige Ladestand der Batterie Eingestellte Batterie: GEL System läuft fehlerfrei Eingestellte Batterie: Sealed... - Seite 4 3-3.Durch die Menüs navigieren Hinweise: • Befindet man sich in der Anzeige „gewonnen Energie”, so kann der Wert durch ein langes Drücken der „+“ Taste auf 0 zurückgesetzt werden. • Nach 30 s ohne Aktion kehrt der Laderegler automatisch in den Hauptbildschirm zurück und die Hintergrundbeleuchtung geht aus.
- Seite 5 3-4. Die verschiedenen Modi für die Lastkontrolle： Im Lastmodus-Menü (Last Timer Modus 1 oder 2) kann durch ein langes Drücken der „+“ Taste die Einstellungsauswahl aktiviert werden. Timer1 oder Timer2 fangen zu blinken an, durch ein kurzes Betätigen von „+“ oder „-“ kann zwischen den Einstellungen gewechselt werden. Zum Speichern ist die „+” Taste lang gedrückt zu halten.
- Seite 6 • Schutz vor zu großem Ladestrom Der Laderegler stoppt den Ladevorgang, wenn ein Überstrom vom Solarpanel erkannt wird und lädt nach einer Unterbrechung von 2 Minuten automatisch weiter auf. • Überlastschutz Die Last wird abgeschaltet, wenn der Ausgangsstrom des Verbrauchers für eine Weile den zulässigen Nennstrom überschreitet.
- Seite 7 5. Fehlersuche und -behebung： Fehlercode Grund Lösungsvorschlag Batteriespannung Batterie mit einem Ladegerät vollständig laden. niedrig Überlast Last verringern. Nach zwei Minuten wird der Lastausgang automatisch wieder aktiviert. Kurzschluss an Kurzschluss beseitigen. Nach zwei Minuten wird der Last Lastausgang automatisch wieder aktiviert. Überspannung Last verringern.
- Seite 8 6. Technische Daten: Nennstrom Nennspannung 12V/24V Auto Max. Spannung Solarpanel 50V (100V) Equalize Spannung* Sealed:14.6V / GEL:14.4V / Flooded:14.8V Absorption Spannung* Sealed:14.4V / GEL:14.2V / Flooded:14.6V Float Spannung* 13.8V Low Voltage 10.7V Disconnection* Blei-Säure Low Voltage 12.6V Batterie Re-connection* Over-voltage Disconnection* Over-voltage 15.5V...
- Seite 9 Elektronische Altgeräte dürfen nicht über den Hausmüll entsorgt werden. Recyceln Sie an entsprechenden Sammelstellen. Informationen erhalten Sie auf Ihrer Behörde vor Ort oder bei Ihrem Händler. Technische Daten unterliegen unangekündigten Änderungen. Urheberrecht @ WATTSTUNDE GmbH Version Bedienungsanleitung 1.1DE WATTSTUNDE GmbH Pulverweg 6 D-21337 Lüneburg...
