Inhaltszusammenfassung für TECHNICLAN WAR150GN

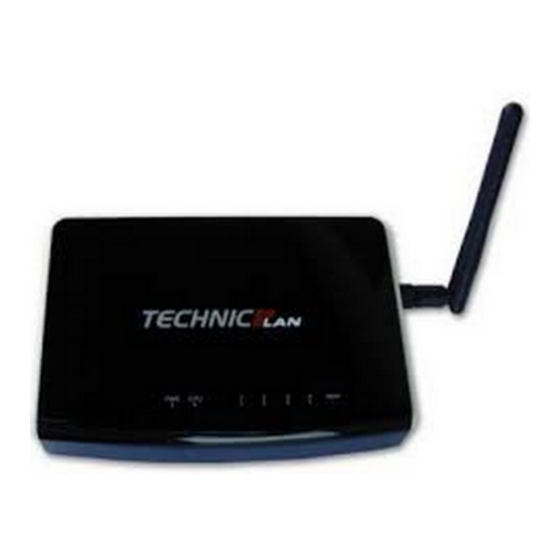

- Seite 1 Router 150M WAR150GN Anleitung WAR150GN...
- Seite 2 Der Wireless Gigabit-Router WAR150GN verfügt über einen eingebauten 4-Port-Switch, Firewall, NAT und Wireless-AP. Der Wireless Router WAR150GN unterstützt Drahtlosverbindungen mit bis zu 150Mbps in Verbindung mit anderen 802.11bgn-Clients. Damit ist er die erste Wahl für schnelle, stabile Datenübertragungen. Dieser 802.11bgn-Router lässt Sie eine um bis zu 250% erhöhte Performance gegenüber 802.11bgn-Produkten erleben.
-
Seite 3: Hauptfunktionalitäten
Hauptfunktionalitäten Entspricht dem Standard IEEE 802.11bg für eine Datenrate von bis zu 150Mbps. Bietet Sicherheit durch WPA/WPA2 und WPA-PSK/WPA2-PSK mit TKIP/AES. Unterstützt Virtuelle Server, spezielle Applikationen und DMZ-Host. Unterstützt UPnP, Dynamisches DNS und Statisches Routing. Bietet automatisches und zeitgesteuertes Verbinden mit dem Internet. NAT und DHCP-Server, der IP-Adressen auch statisch vergeben kann. - Seite 4 Die LEDs und die QSS-Taste des Routers befinden sich auf der Vorderseite. Name Status Beschreibung Ausgeschaltet Power Eingeschaltet Initialisierung oder Routerfehler Blinkt Der Router ist in Betrieb Routerfehler WLAN Aus WLAN Blinkt WLAN Ein Dieser Port ist nicht verbunden 1/2/3/4 An diesem Port besteht keine inaktive Verbindung Blinkg An diesem Port besteht eine inaktive Verbindung...
-
Seite 5: Hardwareinstallation
Hardwareinstallation Systemvoraussetzungen Breitband-Internetzugang (DSL/Kabel/Ethernet) DSL-/Kabelmodem mit RJ45-Anschluss (außer bei Anschluss über Ethernet) Jeder PC im LAN muss über einen funktionierenden Ethernet-Adapter und ein RJ45-Ethernetkabel verfügen TCP/IP muss auf jedem PC vorhanden sein Webbrowser, z.B. Microsoft Internet Explorer oder Mozilla Firefox Anforderungen an die Installationsumgebung Stellen Sie den Router an einer gut belüfteten Stelle auf, möglichst weit weg von Heizkörpern oder Radiatoren... - Seite 7 Schnellinstallationsanleitung Dieses Kapitel zeigt Ihnen, wie Sie die Basisfunktionalitäten Ihres Wireless-Routers mit Hilfe der Schnellinstallation in wenigen Minuten konfigurieren. 3.1 TCP/IP-Konfiguration WAR150GN Standard-IP-Adresse lautet 192.168.1.1. Standard- Subnetzmaske ist 255.255.255.0. Diese Werte können nach Ihren Vorstellungen geändert werden. In diesem Dokument werden jedoch die Standardwerte als Beispiele benutzt.
- Seite 8 Schnellinstallationsanleitung Mittels eines Webbrowsers (z.B. Microsoft Internet Explorer oder Mozilla Firefox) WAR150GN kann der Ultimativer kinderleicht administriert werden. Um auf die webbasierte Konfiguration zuzugreifen, öffnen Sie einen Webbrowser und geben in die Adresszeile ein. Pswd / User = admin / admin Sie die Adresse http://192.168.1.1...
- Seite 9 NOTE: If the above screen does not prompt, it means that your web-browser has been set to a proxy. Go to Tools menu>Internet Options>Connections>LAN Settings, in the screen that appears, cancel the Using Proxy checkbox, and click OK to finish it. If the User Name and Password are correct, you can configure the router using the web browser.
- Seite 10 Zeitzone Auswahl Ethernet LAN Einstellungen WAR-54G v2...
- Seite 11 Der Router bietet eine Autoerkennungsfunktion und unterstützt drei gebräuchliche Wege der Internetverbindung: PPPoE, Dynamische IP-Adresse und Statische IP-Adresse. Es wird empfohlen, die Autoerkennung zu benutzen. Sind Sie sich sicher, welcher Verbindungstyp bei Ihrem ISP zu verwenden ist, können Sie diesen auch explizit auswählen und durch Klick auf next die Konfiguration fortsetzen.
- Seite 12 SSID - Geben Sie einen Namen von bis zu 32 Zeichen an (SSID). Dieser muss von allen anderen Geräten in Ihrem WLAN verwendet werden. Standardwert ist Techniclan, doch sollte dieser geändert werden. Hier wird zwischen Groß- und Kleinschreibung unterschieden, Kanal - Dieses Feld legt die Betriebsfrequenz des Routers fest.
-
Seite 13: Firmware-Upgrade
WAR-54G v2 Menü „DHCP-Einstellungen” können DHCP-Server konfigurieren DHCP(Dynamic Host Configuration Protocol)-Server des Routers ist standardmäßig aktiv und stellt DHCP-Clients im LAN ihre TCP/IP-Konfiguration bereit. 4.17.3 Firmware-Upgrade Diese Seite erlaubt Firmwareupgrades, um den Router aktuell zu halten. DHCP-Server - DHCP-Server aktivieren oder deaktivieren. Deaktivieren Sie den DHCP-Server, benötigen Sie einen anderen in Ihrem LAN oder Sie müssen die IP-Konfiguration jedes Clients in Ihrem Netz von Hand vornehmen. - Seite 14 WAR-54G v2 WAR-54G v2 Konfigurationsmanagement Unter „System-Tools→Sichern und Wiederherstellen” können Sie die Routerkonfiguration lokal speichern sowie eine zuvor gespeicherte Konfiguration wiederherstellen . WAR-54G v2 Zugangsdaten Auf „System-Tools→Passwort” können Sie die Router-Zugangsdaten ändern WAR-54G v2...
-
Seite 15: Spezifikationen
Spezifikationen Standards IEEE 802.3, 802.3u, 802.11b and 802.11gn Protokolle TCP/IP, PPPoE, DHCP, ICMP, NAT, SNTP Ein 10/100/1000M-Autoabstimmungs-WAN-RJ45-Port, Anschlüsse vier 10/100/1000M-Autoabstimmungs-LAN-RJ45-Ports mit Auto-MDI/MDIX 10BASE-T: UTP-Kategorien 3, 4, 5 (max. 100m) EIA/TIA-568 100Ω STP (max. 100m) Kabel 100BASE-TX: UTP-Kategorien 5, 5e (max. 100m) EIA/TIA-568 100Ω... - Seite 16 Hereby declares under sole responsibility that product Brand name: TechnicLAN Product number: WAR150GN Product description: Wireless 802.11b/g/n AP/Router This certificate that the above product compiles with the essential protection requirements of EC Council Directive of 89/336/EEC, 2006/95/EC Low Voltage Directive and 1999/5/EC R&TTE...
- Seite 17 Glossar 802.11n - Der Standard 802.11n erweitert frühere 802.11-Standards durch MIMO (multiple input, multiple output). MIMO benutzt mehrere Sender und Empfänger, um den Durchsatz zu erhöhen und die Reichweite zu erhöhen. Das Enhanced Wireless Consortium (EWC) [3] wurde ins Leben gerufen, um die Entwicklung des IEEE-802.11n-Standards zu beschleunigen und eine technische Spezifikation für die Interoperabilität der WLAN-Geräte der nächsten Generation zu erstellen.
