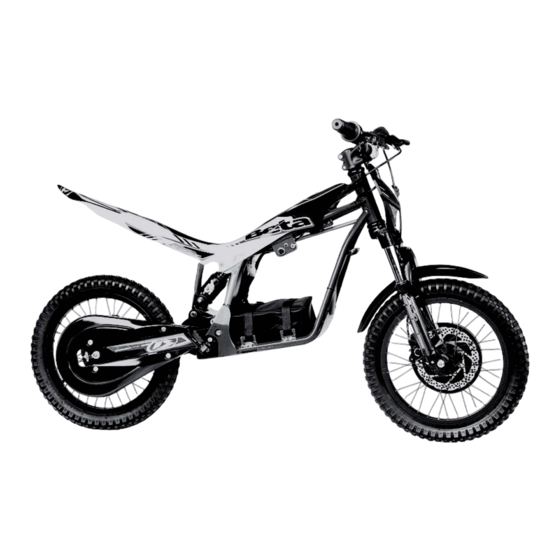

Beta MINITRIAL-E Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Beta MINITRIAL-E
- Seite 1 BEDIENUNGSALEITUNG the play bike...
- Seite 2 DEUTSCH Vielen Dank für Ihr uns gegenüber entgegengebrachtes Vertrauen und Herzli- chen Glückwunsch zu Ihrer ausgezeichneten Wahl. Mit diesem Handbuch mö- chten wir Ihnen die für eine korrekte Verwendung und eine angemessene War- tung notwendigen Informationen an die Hand geben.
-
Seite 3: Allgemeine Sicherheitshinweise
ALLGEMEINE SICHERHEITSHINWEISE ACHTUNG • Dieses Fahrzeug ist kein Spielzeug und ist ausschließlich für den Gebrauch auf freien Geländen zu- gelassen sowie lediglich unter der Beobachtung eines Erwachsenen zu verwenden. Der Gebrauch auf freien Geländen birgt Risiken, daher sollte zu jedem Zeitpunkt von einer erwachsenen Person überwacht werden, dass das Motorrad nicht auf gefährliche Art und Weise verwendet wird. - Seite 4 Maschine eworben haben. Dies gilt ebenso in den Fällen, in denen sich der Käufer und der Verkäufer an in einiger Entfer- nung befindlichen Orten aufhalten. ACHTUNG. Das Netz der Vertragshändler von BETA TRUEBA behält sich das Recht vor, keine Garantien für Produkte abzuwic- keln, welche nicht von demselben Mitarbeiter abgesetzt worden sind. 2. Garantiebeschränkungen: 2.1.
-
Seite 5: Inhaltsverzeichnis
Inhalt 1. KAPITEL 1. KENNTNIS ÜBER DAS FAHRZEUG. 1.1. Identifzierung..................................1.2. Zündschalter..................................1.3. Technische Informationen........................2. KAPITEL 2. BETRIEB UND BENUTZUNG. 2.1. Kontrolle und Wartung............................ 2.2. Laden der Batterien.............................. 2.3. Leistungskurve.................................. 2.4. Betriebseinstellungen............................ -
Seite 6: Kapitel 1. Kenntnis Über Das Fahrzeug
DEUTSCH 1. Kapitel 1, Kenntnis übe das Fahrzeug. 1.1. Identifizierung: Die Identifikationsnummer befindet sich an dem Drehgelenk des Lenkrades Ihres Fahrzeuges. IDENTIFIZIERUNG... -
Seite 7: Zündschalter
1.2. Zündschalter: Dieses Fahrzeug ist mit einem Schlüsselsatz ausgestattet (einer dieser dient als Reserve). ACHTUNG • Der Zündschlüssel ist ein wichtiges Sicherheitselement, damit sich das Motorrad nicht eigens- tändig in Betrieb setzt. Stellen Sie den Zündschlüssel stets auf die Position “Aus” sobald das Motorrad nicht in Gebrauch ist. -
Seite 8: Technische Informationen
DEUTSCH 1.3. Datos técnicos. • Gewicht: 24 kg. • Gesamtlänge: 1300 mm. • Gesamtbreite: 570 mm. • Gesamthöhe: 800 mm. • Achsenabstand: 895 mm. • Höhe des Sitzes: 480 mm. • Minimaler Bodenabstand: 210 mm. • Vordere Gabel: Stäbe von 25 mm, in Öl getränkte Druckfeder. •... -
Seite 9: Kapitel 2. Betrieb Und Benutzung
2. Kapitel 2, Betrieb und Benutzung 2.1. Kontrolle und Wartung. Es wird empfpohlen, alle Reparaturarbeiten oder Ersetzen von Teilen von einem qualifiziertgen Fa- chmann ausführen zu lassen. Für eine optimale Wartung empfehlen wir Ihnen ebenso, dass Sie vor oder nach jedem Gebrauch die folgenden Aktionen vornehmen: 2.1.1. - Seite 10 DEUTSCH 2.1.2. Richtung. Zur Einstellung der Richtung genügt es, die zwei Schrauben B zu lockern, ziehen Sie dann zunächst die Schraube A und danach die Schrauben B fest. 2.1.3. Einstellung der Bremsen. Vorderrad- und Hinterradbremse bestehen aus einer Scheibe mit einer Hydrauliksteuerung, für welche keinerlei Anpassung oder Regulierung erforderlich sind.
- Seite 11 Zur Kontrolle des Status der vorderen und hinteren Bremsbeläge ist es ausreichend, die Enden der Beläge zu überprüfen. Diese sollten einen Mindestfaktor von 0,5 mm einhalten. Für den Fall, dass dieser Abstand geringer ausfallen sollte, richten Sie sich bitte für den Ersatz der Beläge an eine offizielle Stelle von BETA TRUEBA.
-
Seite 12: Laden Der Batterien
DEUTSCH 2.2. Laden der Batterien. ACHTUNG Die Batterien sind Verschleissteile mit einer beschränkten Lebensdauer. Sind die Batterien nicht mehr aufzuladen, bringen Sie diese zu einer örtlich zuständigen Wiederververtungsstelle. Zum Aufladen der Batterien führen Sie folgende Schritte aus: • Versichern Sie sich, dass das Motorrad ausgeschaltet ist. •... -
Seite 13: Leistungskurve
2.3. Leistungskurven. Um die Steuerung besser auf alle Ebenen und Geländen anzupassen, ist das Motorrad mit einer programmierbaren, digitalen Zentrale mit drei Leistungskurven ausgestattet. Diese drei Kurven können mit dem Schalter, welcher sich neben dem Aufladepunkt des Fahrgestells befindet, aus- gewählt werden. - Seite 14 DEUTSCH ACHTUNG: Für ein sicheres Erlernen sollte eine erwachsene Person während des ersten Kontaktes mit dem Motorrad überprüfen, dass die Kurve C solange verwendet wird bis diese erwachsene Person sicher ist, dass keine Gefahr davon ausgeht, die anderen Leistungskurven zu verwenden.
-
Seite 15: Betriebseinstellungen
2.4. Betriebseinstellungen. 2.4.1. Gabel Ziehen Sie den Verschluss des oberen Teiles des rechten Behälters an um die Vorspannung anzuspannen oder lockern Sie diese um diese entzuspannen. Regulierung gabel... - Seite 16 DEUTSCH 2.4.2. Stoßdämpfer. Schrauben Sie den Verschluss, den Sie auf der Abbildung sehen, ab und pumpen Sie mittels einer manuellen Luftpumpe die Stoßdämpfer auf. ACHTUNG. Überschreiten Sie nicht die Grenze von 10 bar. Der angemessene Druck liegt zwischen 6 – 9 bar, dies entspricht einem Druck von 90 – 140 psi. Wir empfehlen die Anwendung einer manue- llen Luftpumpe zur Regulierung der Stoßdämpfer, da der maximal genehmigte Druck mittels einer Luftpistole leicht überschritten werden kann.
