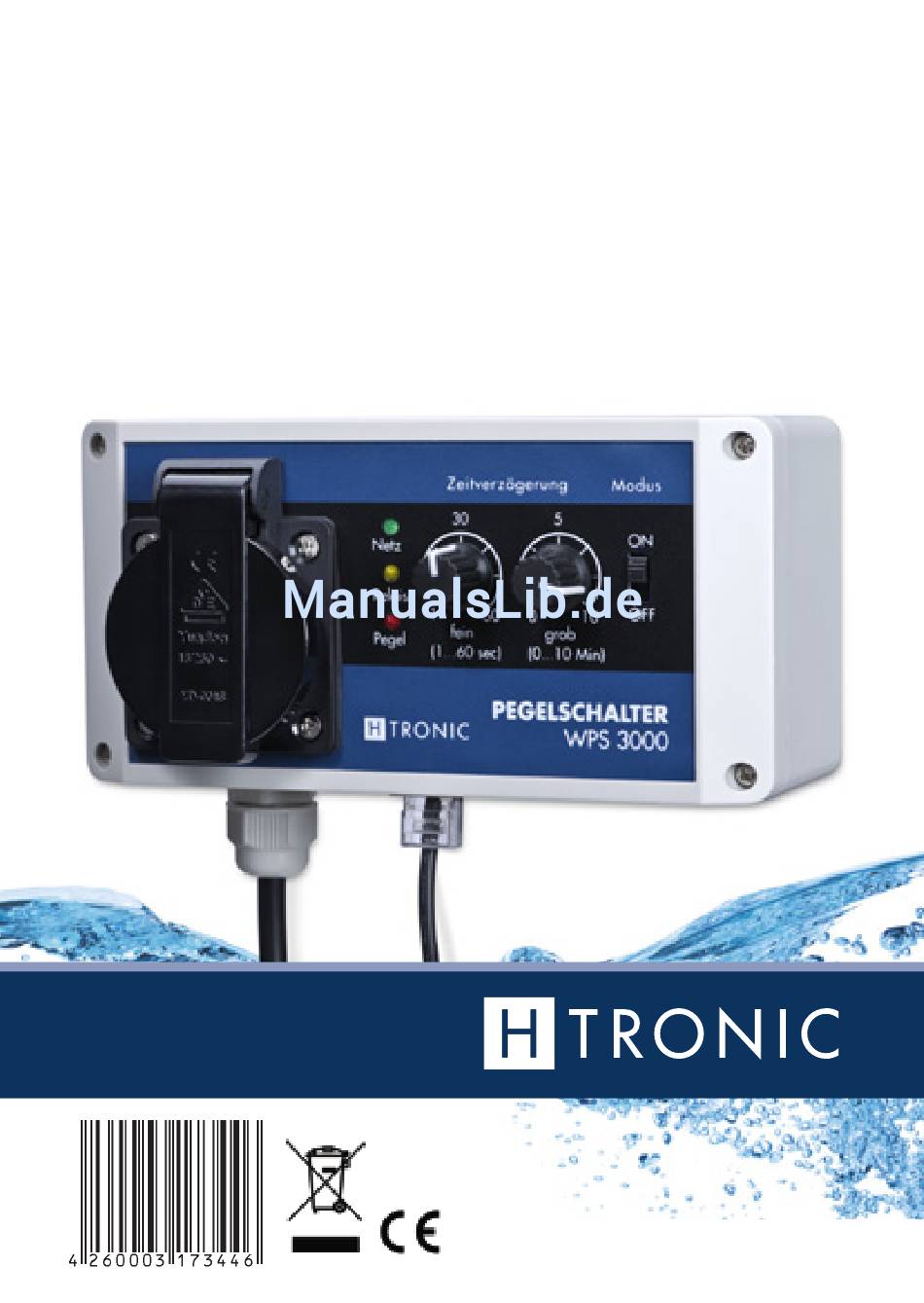

- Seite 1 Wasserpegelschalter WPS 3000 Art.- Nr.: 1 11 44 55 www.h-tronic.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt BedIenungsanleItung deutsch 1. Bestimmungsgemäße Verwendung ...........5 2. Sicherheit ..................5 3. Montage/Anschluss ..............6 4. Störung ..................8 5. Allgemeine Hinweise und Informationen ..........9 6. Hinweise zum Umweltschutz ............11 englIsh manual 1. Intended use ................14 2. Safety ..................14 3. Operation .................14 4. Trouble shooting ................16 5. - Seite 3 Wasserpegelschalter WPS 3000 Art.- Nr.: 1 11 44 55 der Wasserpegelschalter Wps 3000 eignet sich zur automatischen Pegelüberwachung von leitenden Flüssigkeiten in Behältern, Brunnen, Kellerräumen u.ä.). Beim Eindringen von Wasser oder Erreichen des bestimmten Pegels zieht ein Relais an und schaltet z. B. netzbetriebene Pumpen, Ventile oder Warngeräte ein oder aus.
-
Seite 4: Warn- Und Sicherheitshinweise
Warn- und sIcherheItshInWeIse Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch. Sie enthält viele wichtige Informationen für Bedienung und Betrieb. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben! Der Gesetzgeber fordert, dass wir Ihnen wichtige Hinweise für Ihre Sicherheit geben und Sie darauf hinweisen, wie Sie Schäden an Personen, am Gerät und anderen Einrichtungen vermeiden. -
Seite 5: Bestimmungsgemäße Verwendung
Baugruppe gelten, wie eine externe Beschaltung durchzuführen ist, oder welche externen Bauteile oder Zusatzgeräte angeschlossen werden dürfen und welche Anschlusswerte diese externen Komponenten haben dürfen, so muss stets eine Fachkraft um Auskunft ersucht werden. Wasserpegelschlater WPS 3000... -
Seite 6: Montage/Anschluss
Es ist vor der Inbetriebnahme eines Gerätes generell zu prüfen, ob dieses Ge- rät/diese Baugruppe für den Anwendungsfall, für den es verwendet werden soll, geeignet ist. Im Zweifelsfalle sind unbedingt Rückfragen bei Fachleuten, Sachver- ständigen oder den Herstellern der verwendeten Baugruppen notwendig. Bitte beachten Sie, dass Bedien- und Anschlussfehler außerhalb unseres Ein- fluss bereiches liegen. - Seite 7 Wasser- Wassersensor sensor InBetrIeBnahme/FunktIonstest Nach Montage des Wassermelder WPS 3000 und des Wassersensors muss eine Funktionsprüfung durchgeführt werden. Der Netzstecker des Pegelschalters wird in eine Schutzkontaktsteckdose (220...240 V/AC), die den VDE-Vorschriften entspricht gesteckt, die „netz“ LED leuchtet grün und signalisiert die Betriebsbereitschaft des Gerätes. Anschließend prüfen Sie die Funktion des Sensor/Schaltung (ohne angeschl.
-
Seite 8: Störung
ÖFFner/schlIesser Die Steckdose kann wahlweise als Öffner oder Schließer belegt werden. Mit einem Schalter wird festgelegt, ob das Relais ein- oder ausschaltend arbeiten soll (Netzspannung an Steckdose bei Sensor-Wasserkontakt an oder Steckdo- se bei Sensor-Wasserkontakt stromlos). eInstellung, modus-schalter auF „rel. eIn“: Bei Wasserkontakt des Fühler wird die Steckdose (Verbraucher, Pumpe usw.) eingeschaltet, die gelbe LED „relais“... -
Seite 9: Allgemeine Hinweise Und Informationen
Abhängig von ihrer Verwendung sollten Sie die Wassersensoren regelmä- ßig überprüfen und reinigen. Ablagerungen oder anhaftende Flüssigkeiten können falsche Pegelstände vortäuschen. Eine korrekte Montage der Wassersensoren hilft zudem, Fehlfunktionen zu vermeiden und den korrekten Betrieb des Wasserpegel- schalters sicherzustellen. Wasserpegelschlater WPS 3000... - Seite 10 garantIe/geWährleIstung Auf dieses Gerät gewähren wir 2 Jahre Garantie. Die Garantie umfasst die kostenlose Behebung der Mängel, die nachweisbar auf die Verwendung nicht einwandfreien Materials oder Fabrikationsfehler zurückzuführen sind. Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, er- lischt der Garantieanspruch. Für Folgeschäden, die daraus resultieren, überneh- men wir keine Haftung! Wir übernehmen weder eine Gewähr noch irgendwel- che Haftung für Schäden oder Folgeschäden im Zusammenhang mit diesem Produkt.
-
Seite 11: Hinweise Zum Umweltschutz
Hiermit erklärt H-TRONIC GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtli- nien 2014/35/EU und 2014/30/EU befindet. Die entsprechenden Erklärungen und Un- terlagen sind beim Hersteller hinterlegt: H-TRONIC GmbH, Industriegebiet Dienhof 11, 92242 Hirschau | 11 Wasserpegelschlater WPS 3000... - Seite 12 Water leVel sWItch WPS 3000 Art.-No.: 1 11 44 55 the Water leVel sWItch Wps 3000 is ideal for the automatic monitoring of conductive liquid levels in containers or wells. Water seepage in cellars or liquid levels will automatically be monitored and activate/deactivate the relay to switch on pumps, valves or warning devices.
-
Seite 13: Technical Data
The unit should only be opened by a specialist. Detach the device from the mains before opening it. Opening the device will reveal components which have a live current and can be hazardous to your health when touched. | 13 Water Level Switch WPS 3000... -
Seite 14: Intended Use
1. Intended use The intended use of the device is the detection of changes in water level with the help of the accessory water sensor. If the sensor comes in contact with water the relay will switch and activate a warning signal, a solenoid valve or start a pump. -
Seite 15: Sensor Assembly
The sensor circuit is then closed. The mounting height of the sensor defines the response point when the functions of the main unit are activated. The sensor cable can be extended up to 25 m with a double wire. | 15 Water Level Switch WPS 3000... - Seite 16 Install all cables securely, so that they do not become a hazard and that they cannot be tripped over. gettIng started/FunctIon test After mounting the Water Level Switch WPS 3000 and the sensor, a function test needs to be made. Plug the Water Level Switch into a power socket (220..240V/AC) that is mounted according to VDE.
-
Seite 17: Trouble Shooting
Clean the device with a dry cloth only. If it is very dirty use a slightly dampened cloth. Do not use any solvent based cleaners. Detach the device from the mains before cleaning it. | 17 Water Level Switch WPS 3000... - Seite 18 Warranty We grant warranty of 2 year for this product. The warranty includes the re- pair of defects which result clearly from incorrect materials or manufacturing mistakes. For damages caused by not following the instructions the warranty will be stated void. For consequential damages resulting thereof, no liability can be taken.
-
Seite 19: Environmental Protection
This manual is according to the technical status at the time of printing and is a constituent part of the device. Changes in technique, equipment and design reserved. © Copyright 2018 by H-TRONIC GmbH | 19 Water Level Switch WPS 3000... - Seite 20 Diese Bedienungsanleitung ist eine Publikation der H-TRONIC GmbH, Industriegebiet Dienhof 11, 92242 Hirschau. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung oder die Erfassung in EDV-Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung und ist Bestandteil dieses Gerätes.
