- Seite 1 Funksignalübertragungssystem 620-F Montageanleitung Komfort Gewerbestraße 3-5 Sicherheit D - 36148 Kalbach Tel.: 0900 / 1101913 Fax: 0 66 55 / 96 95 –31 Internet: www.belfox.de Knopfdruck e-mail: info@belfox.de Stand: August 2009 20090828...
-
Seite 2: Inhaltsverzeichnis
2. Systemskizze ................. 2 3. Montage der Systemkomponenten ..........3 4. Funktionsbeschreibung..............4 5. Elektrischer Anschluss ..............5 a) Sender 620-F-S................5 b) Empfänger 620-F-E..............6 6. a) Programmieren................8 b) Programmierung Löschen ............8 7. a) Test der Signalstärke..............9 b) Test der Signalverbindung............ -

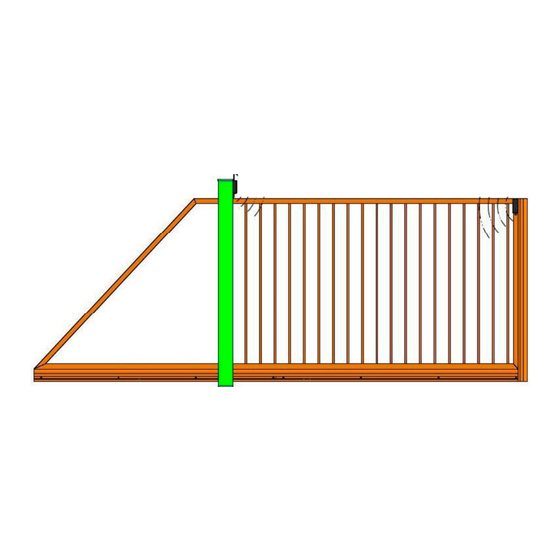

Seite 3: Montage Der Systemkomponenten
Torkonstruktion und von baulichen Gegebenheiten. Bringen Sie wenn möglich Sender und Empfänger immer an einem möglichst hohen Punkt am Tor bzw. am Antrieb an. Sender 620-F-S Den hinteren Teil des Gehäuses an dem Tor befestigen. Dabei Metallflächen zwischen Sender und Empfänger meiden. Anschließend ist das Kabel, welches durch die Verschraubung im unteren Teil des Senders zu führen ist, wieder ordnungsgemäß... -
Seite 4: Funktionsbeschreibung
4. Funktionsbeschreibung Das Schaltgerät überwacht max. sechs Sicherheitskontaktleisten- kreise/Sender 620-S (max. 3 pro Relais) permanent auf Betätigung oder Unterbrechung (Kabelbruch). Somit werden die beweglichen, am Torblatt mitfahrenden Sicherheitskontaktleisten, durch das Funküber- tragungssystem berührungslos und verschleißfrei überwacht. Der Empfänger überprüft, ob alle programmierten Sicherheitskontaktleisten korrekt funktionieren. -
Seite 5: A) Sender 620-F-S
Jumper Anschluss B1 Nun wird die mitfahrende Sicherheitskontaktleiste am Torblatt an den mitfahrenden Sender 620-F-S angeschlossen. Es stehen nur zwei Schraubklemmen (B1) zur Verfügung, somit ist der Anschluss extrem vereinfacht. Auch die Polung der beiden Adern ist beliebig. Es müssen standartmäß... -
Seite 6: Elektrischer Anschluss
5. Elektrischer Anschluss 5b) Elektrischer Anschluss Empfänger 620-F-E Check-LED Prüftaste für die Kontaktstifte von Signalstärke ATEST POL. dürfen nie MasterReset verbunden sein! (alles löschen) Programmiertaste Jumper Relais 1 LED-Anzeigen B1 = Relais 1 Jumper Relais 2 B2 = Relais 2 Ein- und Ausgänge... - Seite 7 Versorgungsspannung Schließen Sie die Spannungsversorgung für das Funksystem an die Klemmen 12/24V an. Sie können 12 oder 24Volt anschließen. Sie können weiterhin frei wählen, ob Sie Wechselspannung (AC) oder Gleich-spannung (DC) anschließen. Sollten Sie Gleichspannung anschließen, so ist die linke Klemme + und die rechte der beiden Klemmen - Relais 1 Schließen...
-
Seite 8: A) Programmieren
6a) Programmieren Zum Programmieren der Anlage drücken Sie die Programmiertaste des Funkempfängers länger als 1 Sekunde, es ertönt ein Piepston, die LED B1 leuchtet nun und B2 erlischt. Drücken Sie nun die Programmiertaste des Senders, welchen Sie einlernen wollen. Durch einen Piepton im Empfänger wird die Speicherung des Sendersignals bestätigt. -
Seite 9: A) Test Der Signalstärke
7a) Test der Signalstärke Nach entsprechendem Anschluss und der Programmierung können Sie nun die Signalstärke des Systems testen. Hierzu gehen Sie folgendermaßen vor: CHECK-Taster des Empfängers für mindesten 1 Sekunde drücken, die Check-LED leuchtet auf und man hört 4 akustische Signale. Ein vollständiges Öffnungs- und Schließmanöver durchführen, es ist alle 1,5 Sekunden ein akustisches Signal zu hören. -
Seite 10: Fehlerdiagnose
8. Fehlerdiagnose LED-Anzeigen Im Betrieb Im Programmiermodus LED B1 Normalerweise ausgeschaltet. Gibt den zu programm- leuchtet Leuchtet wenn Relais 1 ausgelöst ierenden Kanal an hat oder kein Sender eingelernt ist LED B2 Normalerweise ausgeschaltet. Gibt den zu programm- leuchtet Leuchtet wenn Relais 2 ausgelöst ierenden Kanal an hat oder kein Sender eingelernt ist Fehler... - Seite 11 Fehler mögliche Ursache Abhilfe Entsprech- Verdrahtungsfehler Verdrahtung kontrollieren ende LED Jumper unter Wenn die Motorsteuerung oder entsprechendem Relais überwacht muss (CS1 / BS1 oder CS2 / BS2) der Jumper auf BS sitzen, leuchtet steckt falsch wenn die Motorsteuerung nicht (ok) aber Stromkreis) überwacht,...
-
Seite 12: Polarisierter Autotest / Testsignal
9. Testsignal Wenn Sie mit einer Steuerung arbeiten, welche ein Testsignal aussendet und auswertet, dann schließen Sie das Testsignal von DC 12 / 24 Volt an die ATEST-Eingänge an. (Wird von BelFox-Steuerungen nicht benötigt) Kontakt 7 – COM: Minus Kontakt 8 – ATEST: Plus zum testen von Relais 1 Kontakt 9 –... -
Seite 13: Meldung: Schwache Batterie
10. Meldung: schwache Batterie Falls sich die Batterie eines Senders leeren, gibt der Empfänger im Rhythmus von 20 Sekunden 4 kurze Signale (Piepstöne). Bei normalem Betrieb und der Verwendung von Qualitätsbatterien sollte das System noch 2 Wochen funktionieren. Falls mehrere Sender angeschlossen sind, betätigen Sie eine Sicherheitskontaktleiste nach anderen,... -
Seite 14: Technische Daten
11a) Technische Daten Sender 620-F-S Arbeitsfrequenz 868,90 MHz Versorgungsspannung 3 V DC (2 x 1,5V LR6 AA) (standart Mignonbatterien) Betriebsverbrauch 12 mA Abgestrahlte Leistung < 25 mW Betriebstemperatur -20°C bis +85°C Dichtheit IP67 Abmessungen 160 x 53 x 20 mm... - Seite 15 Notizen:...
