1. Installation (Sicherheitshinweise siehe auch Seite1)
• Anschluss oder Installation sollte nur von Fachpersonal durchgeführt werden!
• Montieren Sie für optimale Funktion den Bewegungsmelder quer zur Laufrichtung des
Bereiches, der abgetastet werden soll. Wenn sich Personen direkt auf den
Bewegungsmelder zubewegen, ist die Funktion nur bedingt gegeben!
•
Verbinden Sie zunächst die Ausgangseite zum Beispiel mit Ihrem LED Stripe. Danach verbin
den Sie die Spannungsversorgung mit dem Bewegungsmelder, wie in der Zeichnung unten
dargestellt.

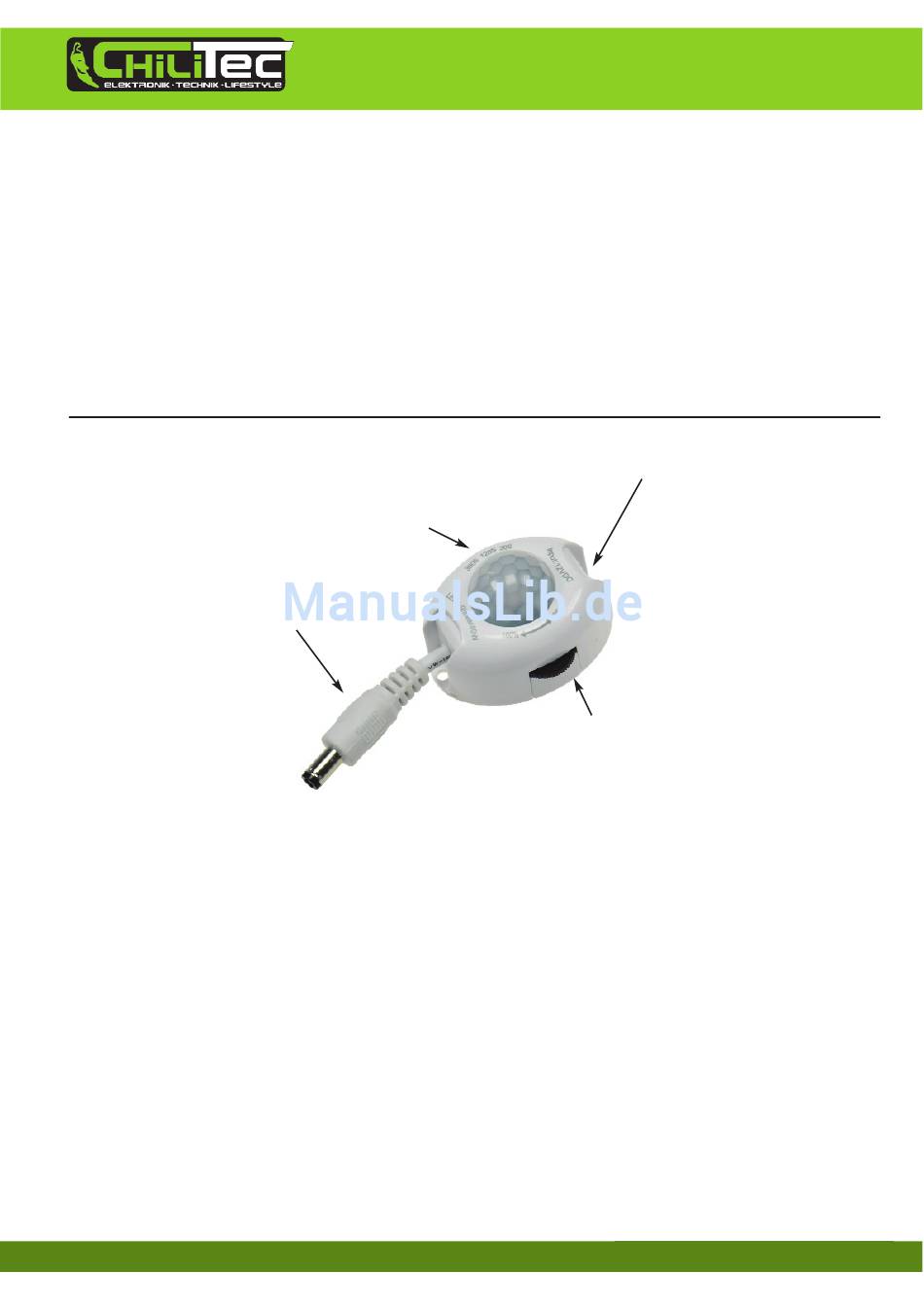

1. Beschreibung:
Ausgang zum Verbraucher, z.B.
LED Stripes
Hinweise und Test
Der Inline-Bewegungsmelder verfügt über einen eingebauten Dämmerungsensor der den
Sensor erst < 30 Lux Umgebungshelligkeit aktiviert. Im Umkherschluss heisst das natürlich,
dass der Bewegungsmelder bei Tageslicht deaktiviert ist. Zum Testen nach der Installation
muss der Sensor gegebennenfalls mit einem dunklen Tuch kurz abgedeckt werden. Nach dem
Test muss die Abdeckung unbedingt entfernt werden. Sollte während der Leuchtdauer einer
Detektion ein zweites Mal Bewegungs erkannt werden, wird die Zeit zurückgesetzt und der
Leucht-Zeitraum beginnt von Neuem. Der Sensor benötigt zur korrekten Funktion eine An-
laufzeit von ca. 40 Sekunden nach Zuführung der Betriebspannung. Daher ist eien dauer-
hafte Spannungsversorgung für den fehlerfreien Betrieb unabdingbar. Die
Versorgungsspannung sollte daher nicht geschaltet werden.
Bitte beachten Sie das es sich hierbei um ein hochempfindliches Gerät handelt, welches unter
bestimmten Bedingungen schon einmal unbeabsichtigt aktiviert werden kann.
Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre
Wahlschalter Leuchtdauer
30/120/360 Sekunden
Bedienungsanleitung
-Produktdatenblatt-
Eingang 12V Spannungsquelle
Stufenloses Dimmen 10-100%
über Drehregler
Stand 02-2015- V1.00
