Schnittstellen
Telefonanschluß
Drucker
AUX
Spannungsversorgung
TAE 6F
Centronics
V.249-polig
+5 Volt für Drucker THD 11

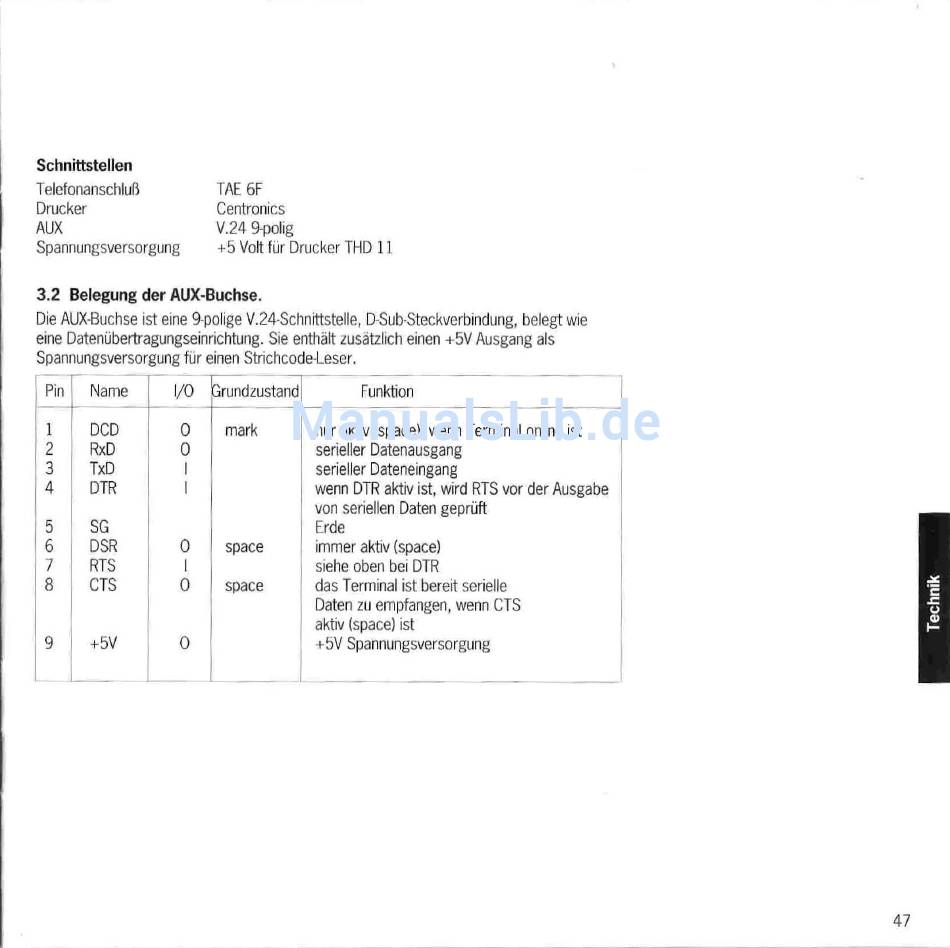

3.2 Belegung der AUX-Buchse.
Die AUX-Buchse ist eine 9-polige V.24-Schnittstelle, D-Sub-Steckverbindung, belegt wie
eine Datenübertragungseinrichtung. Sie enthält zusätzlich einen +5V Ausgang als
Spannungsversorgung für einen Strichcode-Leser.
Pin Name
1/0
, G rundzustand Funktion
1 DCD 0 mark nur aktiv (space), wenn Terminal online ist
2 RxD 0 serieller Datenausgang
3 TxD
I serieller Dateneingang
4 DTR I wenn DTR aktiv ist, wird RTS vor der Ausgabe
von seriellen Daten geprüft
5 SG Erde
6 DSR 0 space immer aktiv (space)
7 RTS I
siehe oben bei DTR
8
CTS 0 space das Terminal ist bereit serielle
Daten zu empfangen, wenn CTS
aktiv (space) ist
9 +5V 0 +5V Spannungsversorgung
~
- -
- -
- - - -
- -
