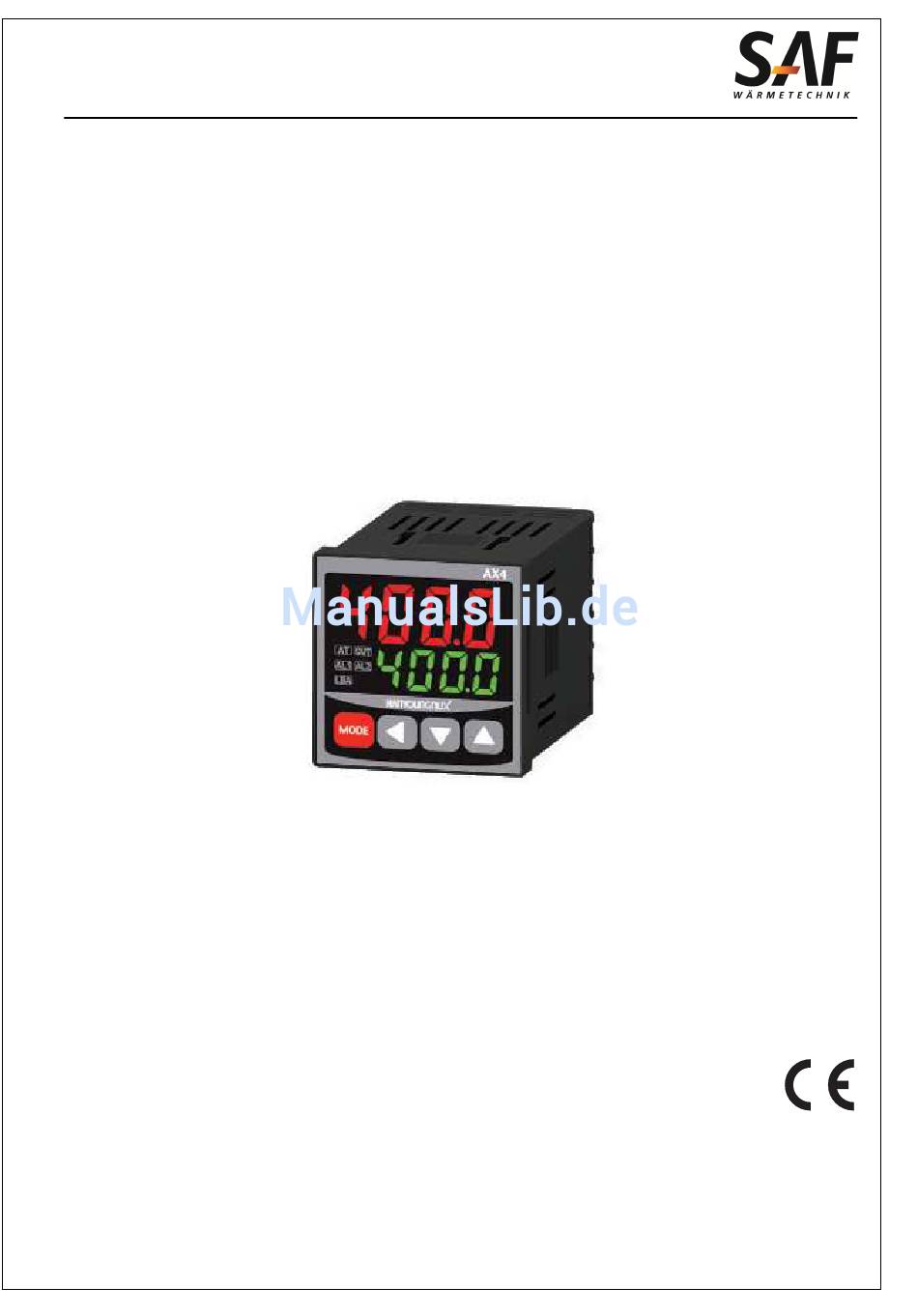

Betriebsanleitung
KM-AX4
KM-AX4
BETRIEBSANLEITUNG
1.0 –11/2012
- 1 -
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SAF KM-AX4

  • Seite 1 Betriebsanleitung KM-AX4 KM-AX4 BETRIEBSANLEITUNG 1.0 –11/2012 - 1 -...
  • Seite 2: Inhaltsverzeichnis

    Betriebsanleitung KM-AX4 Inhalt 1 Allgemeines ....................3 Das Produkt: KM-AX4 ..................3 Bestimmungsgemäßer Betrieb ................ 3 Lieferumfang ....................4 2 Sicherheitshinweise ..................5 Fehler und außergewöhnliche Beanspruchungen ........... 6 3 Montage und Anschluss ................7 4 Displaystatus ....................8 5 Funktion und Bedienung ................9 5.1 Betriebsmodus ..................
  • Seite 3: Allgemeines

    Hinweise zu Ihrer Sicherheit und Hilfe bei Problemen. Das Produkt: KM-AX4 Der Einbauregler KM-AX4 ist ein selbstoptimierender PID- Regler in einem Einbauge- häuse mit dem Front Maß von 48 x 48 mm. KM-AX4 sind zum Regeln von elektrischen Beheizungen und Beheizungseinrichtungen im Industrie –...
  • Seite 4: Lieferumfang

    Betriebsanleitung KM-AX4 Lieferumfang Prüfen Sie die Vollständigkeit und Unversehrtheit der gelieferten Artikel. Kontaktieren Sie umgehend Ihren Lieferanten, sollten Teile fehlen oder defekt sein. • 1 Digitaler Temperaturregler KM-AX4 • 1 Betriebsanleitung Warnung Erstickungsgefahr für Kinder! Verpackungsfolien von Kindern fernhalten. Verpackungsmaterial umweltgerecht entsorgen!
  • Seite 5: Sicherheitshinweise

    Betriebsanleitung KM-AX4 Sicherheitshinweise Dieses Produkt ist für die elektrische Beheizung von industriellen Anlagen und Geräten bestimmt. Bei Planung, Erstellung, Prüfung, Betrieb sowie der Instandhaltung sind die Anforderungen: • dieser Betriebsanleitung, • der EN 60519-1 und EN 60519-2 „Sicherheit in Elektrowärmeanlagen“, •...
  • Seite 6: Fehler Und Außergewöhnliche Beanspruchungen

    Betriebsanleitung KM-AX4 Fehler und außergewöhnliche Beanspruchungen Wenn festgestellt wird oder anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, muss das Betriebsmittel [MIL-AX4] außer Betrieb gesetzt und gegen unab- sichtliche Inbetriebnahme gesichert werden, dies schließt ebenfalls die deutliche Kennzeichnung ein.
  • Seite 7: Montage Und Anschluss

    KM-AX4 Montage und Anschluss Der Einbauregler KM-AX4 ist ein Einbauregler für den Fronttafeleinbau. Der Ausschnitt in der Frontafel beträgt 45 x 45 mm. Der Rahmen des Einbaureglers beträgt 48 x 48 mm und wird auf der Rückseite der Fronttafel fixiert.
  • Seite 8: Displaystatus

    Betriebsanleitung KM-AX4 Displaystatus Nachdem Strom angeschaltet wurde, wird der Displaystatus gezeigt: das obere Displayfenster stellt einen vierstelligen Messwert (PV) dar. Das untere Displayfester stellt den vierstelligen Einstellungswert (SV) dar. - 8 -...
  • Seite 9: Funktion Und Bedienung

    Betriebsanleitung KM-AX4 Funktion und Bedienung Der Betreiber muss das Gerät auf die Regelstrecke der Anlage, in der es zum Einsatz kommt, anpassen. Insbesondere muss bei der Inbetriebnahme der Fühlertyp und der max. Sollwert definiert werden. 5.1 Betriebsmodus Nach zuschalten der Netzspannung wird die aktuelle IST-Temperatur angezeigt und die vorgegebene SOLL-Temperatur.
  • Seite 10: Benutzerebene

    Betriebsanleitung KM-AX4 5.2 Benutzerebene In die Benutzerebene gelangen Sie durch Drücken der „MODE“ Taste über einen Zeitraum von 2 Sekunden. In der Benutzerebene werden „SOLL-Temperatur“ und Alarmwerte vorgegeben. Den Sollwert „Su“ können Sie ändern durch Drücken der Umschalt-Taste, Auf- und Ab Taste.
  • Seite 11: Konfigurationsebene

    Betriebsanleitung KM-AX4 5.3 Konfigurationsebene In die Konfigurationsebene gelangen Sie durch Drücken der „MODE“ Taste und der “Umschalt“ Taste über einen Zeitraum von 2 Sekunden. In der Konfigurationsebene werden die Spezifikationen des Regler eingestellt. - 11 -...
  • Seite 12 Betriebsanleitung KM-AX4 - 12 -...
  • Seite 13: Pid Selbstoptimierung

    Betriebsanleitung KM-AX4 5.4 PID Selbstoptimierung Durch gleichzeitigen drücken der „Mode“-und „auf“-Taste wird die Selbstoptimie- rung aktiviert. Die Selbstoptimierung endet automatisch sobald sie abgeschlossen ist. 5.6 Solit-State-Relais Betriebsarten Wenn die Funktion SSR ausgewählt wird können Sie die Betriebsart Phasenanschnitt oder Impulssteuerung auswählen.
  • Seite 14: Alarmausgänge

    Betriebsanleitung KM-AX4 5.7 Alarmausgänge Verwendung der Alarmausgänge Der Regler stellt 2 voneinander unabhängige Alarme zur Verfügung. Diese können auf die Relais 1, 2 oder 3 geschaltet werden. Wenn das Alarmsignal nicht zumindest Re- lais 1 oder 3 zugeordnet wird, zeigt das Menü keinen Alarm an.
  • Seite 15: Fehlermeldungen

    Betriebsanleitung KM-AX4 Fehlermeldungen Wenn ein falsches Eingangssignal (verursacht durch falsche Sensorspezifikationen oder durch Kurzschluss) anliegt, wird „baUt“ angezeigt. Dann beendet der Regler seine Regelfunktion automatisch und der Ausgangswert wird entsprechend der Para- meter "Po" gesetzt. Das aufleuchten der Anzeigen "AL1", "AL2", "LBA" deutet auf die Über- bzw. Unter- schreitung der eingestellten Werte hin (Konfigurationsebene).
  • Seite 16: Pausenzeit Ausgangsrelais "Ct

    Betriebsanleitung KM-AX4 5.12 Pausenzeit Ausgangsrelais "Ct" Der Parameter "Ct" kann zwischen 0 und 1000 Sekunden eingestellt werden. Es stellt die Schalthäufigkeit des Ausgangsrelais und somit die Schaltgeschwindigkeit des Reglers dar. Die Schalthäufigkeit von10-20s hat sich als Praxiswert auch für nach geschaltete Leis- tungsrelais oder Schaltschütze bewährt, um die Lebensdauer der mech.
  • Seite 17: Untere Und Obere Eingabebegrenzung Des Sollwertes: "Sll" Und "Slh

    Betriebsanleitung KM-AX4 5.15 Untere und obere Eingabebegrenzung des Sollwertes: "SLL" und "SLH" Die untere und obere Eingabebegrenzung dient zur kontrollierten Begrenzung des Sollwertes bezogen auf den Prozess. Beispiel: Ein zu beheizendes Medium darf nur zwischen 20 und 100° C erwärmt wer- den –...
  • Seite 18: Input Digitalfilterparameter "Filt

    Betriebsanleitung KM-AX4 5.18 Input Digitalfilterparameter "FILT" Wenn das Eingangssignal auf Grund von externen Störungen stark beeinträchtigt wird, kann der Digitalfilter verwendet werden. Parameter "FILT" kann von 0 bis auf 120 konfiguriert werden. Filtereinstellung = 0 kein Filter aktiv Grundsätzlich sollten die Störungen extern minimiert bzw. gar nicht erst auftreten.
  • Seite 19: Ablaufdiagramm

    Betriebsanleitung KM-AX4 Ablaufdiagramm - 19 -...
  • Seite 20: Wartung Und Instandhaltung

    Betriebsanleitung KM-AX4 Wartung und Instandhaltung Wartung und Instandhaltung erfolgt nach den unter Punkt „2. Sicherheitshinweise“ genannten Normen und Bedingungen, sowie den je nach Einsatz geltenden Vorschrif- ten der Berufsgenossenschaften und anderen, auf den Einsatzfall zutreffenden Bedin- gungen. Eine Funktionsprüfung der Beheizungseinrichtung und der Regelung sollte mindestens einmal im Jahr erfolgen.
  • Seite 21: Technische Daten

    Betriebsanleitung KM-AX4 Technische Daten Nennspannung: 100 – 240V AC 50-60Hz Nennleistung: Relais 230V 3A ohmsche Last, Regelverhalten: Fühlerbruchsicherung: Fühlerart: Thermoelemente und Pt100 Regelgenauigkeit: ±0,5% Schutzklasse: IP-Schutzart: Front IP60 / Anschluss IP20 Betriebstemperatur: -5 - 50° C Maße [BxHxT]: 48x48x70mm (Frontauschnitt 45x45mm) Störfestigkeit:...
