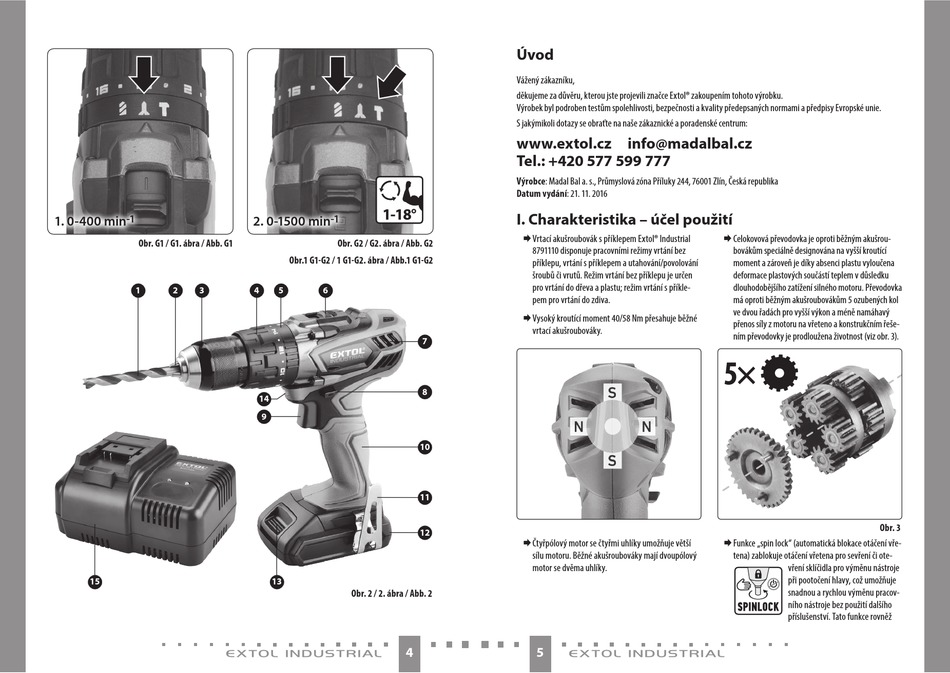

Extol 8791110 Bedienungsanleitung Seite 3

-1
1. 0-400 min
Obr. G1 / G1. ábra / Abb. G1
1 2 3
15
-1
2. 0-1500 min
Obr. G2 / G2. ábra / Abb. G2
Obr.1 G1-G2 / 1 G1-G2. ábra / Abb.1 G1-G2
4 5 6
7
8
14
9
10
11
12
13
Obr. 2 / 2. ábra / Abb. 2
4
Úvod
Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku.
Výrobek byl podroben testům spolehlivosti, bezpečnosti a kvality předepsaných normami a předpisy Evropské unie.
S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:
www.extol.cz info@madalbal.cz
Tel.: +420 577 599 777
Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Datum vydání: 21. 11. 2016
I. Charakteristika – účel použití
 V rtací akušroubovák s příklepem Extol® Industrial
8791110 disponuje pracovními režimy vrtání bez
příklepu, vrtání s příklepem a utahování/povolování
šroubů či vrutů. Režim vrtání bez příklepu je určen
pro vrtání do dřeva a plastu; režim vrtání s příkle-
pem pro vrtání do zdiva.
 V ysoký kroutící moment 40/58 Nm přesahuje běžné
vrtací akušroubováky.
 Č tyřpólový motor se čtyřmi uhlíky umožňuje větší
sílu motoru. Běžné akušroubováky mají dvoupólový
motor se dvěma uhlíky.
5
 Celokovová převodovka je oproti běžným akušrou-
bovákům speciálně designována na vyšší kroutící
moment a zároveň je díky absenci plastu vyloučena
deformace plastových součástí teplem v důsledku
dlouhodobějšího zatížení silného motoru. Převodovka
má oproti běžným akušroubovákům 5 ozubených kol
ve dvou řadách pro vyšší výkon a méně namáhavý
přenos síly z motoru na vřeteno a konstrukčním řeše-
ním převodovky je prodloužena životnost (viz obr. 3).
5×
Obr. 3
 F unkce „spin lock" (automatická blokace otáčení vře-
tena) zablokuje otáčení vřetena pro sevření či ote-
vření sklíčidla pro výměnu nástroje
při pootočení hlavy, což umožňuje
snadnou a rychlou výměnu pracov-
ního nástroje bez použití dalšího
příslušenství. Tato funkce rovněž
